R系列（AD/DA）：第三代 New

精致的声学性能与极致的灵活性完美结合

第三代 Rio3224-D3 和 Rio1608-D3 是高品质、兼容 Dante 的输入/输出接口箱，不仅提高了整体性能，还配备了新增加的耳机插口、输出延迟和相位功能，进一步扩大了潜在应用范围。这两种型号都与Z6·尊龙凯时的各种调音台兼容，从高端的 RIVAGE PM 和 DM7 系列数字调音台，到行业标准的 CL 和 QL 系列调音台，在配置新系统或增加现有扩声解决方案的灵活性和深度方面发挥着至关重要的作用。

R系列（AD/DA）：第三代 新品

第三代 R 系列支持 Dante 的 I/O 机架接口箱（AD/DA）在音质、可靠性和灵活性方面都有显著提高，是 RIVAGE PM 和 DM7 系列系统以及围绕行业标准 CL、QL和DM3 系列调音台配置的扩声系统的重要补充。

产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。

产品信息

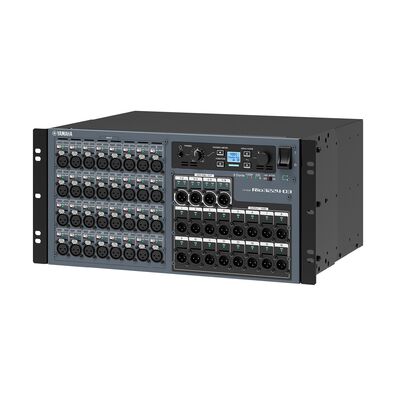

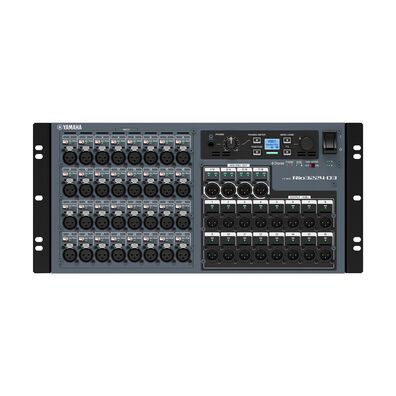

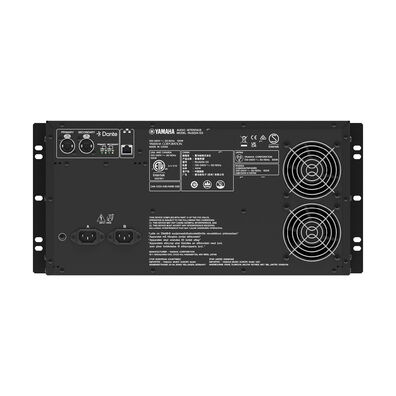

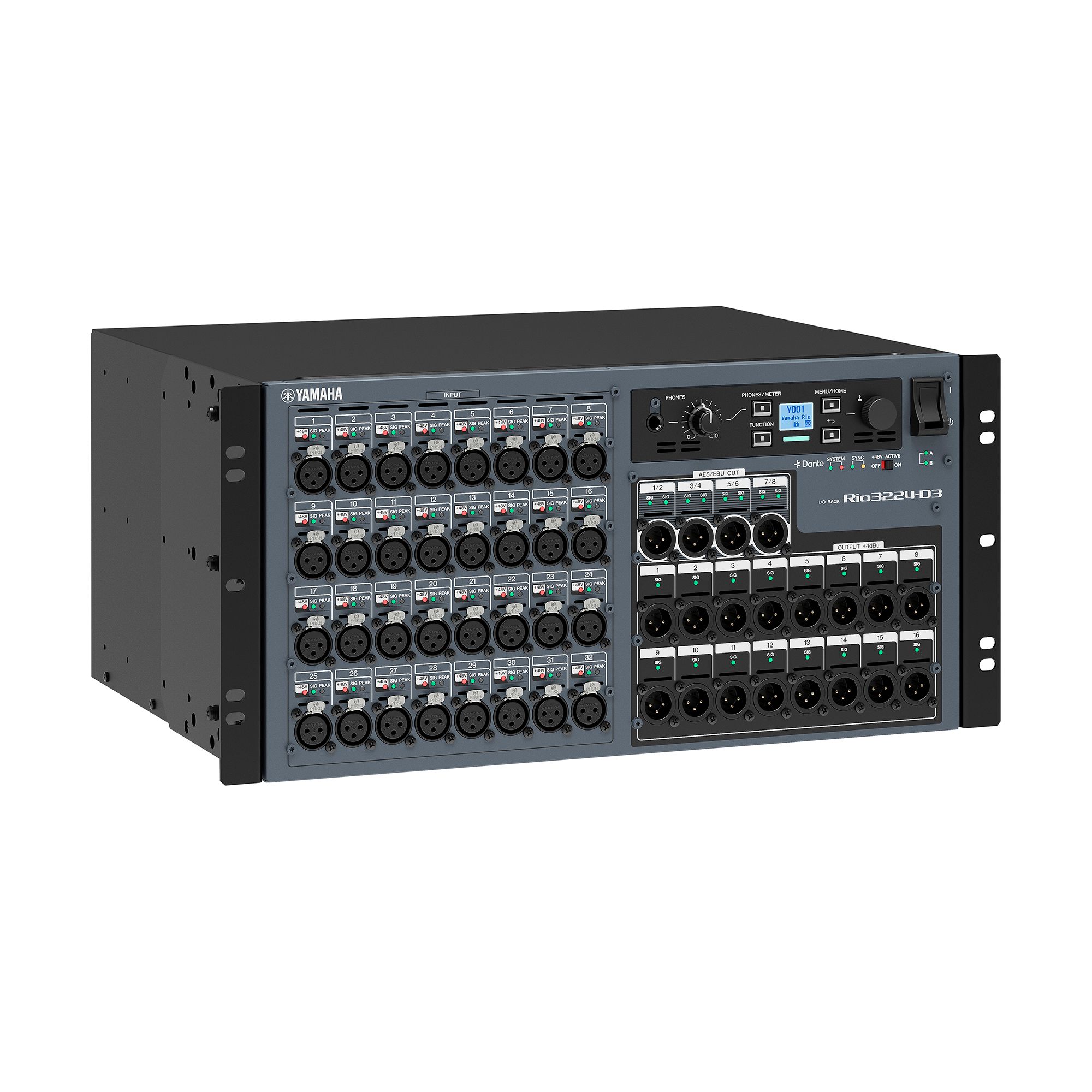

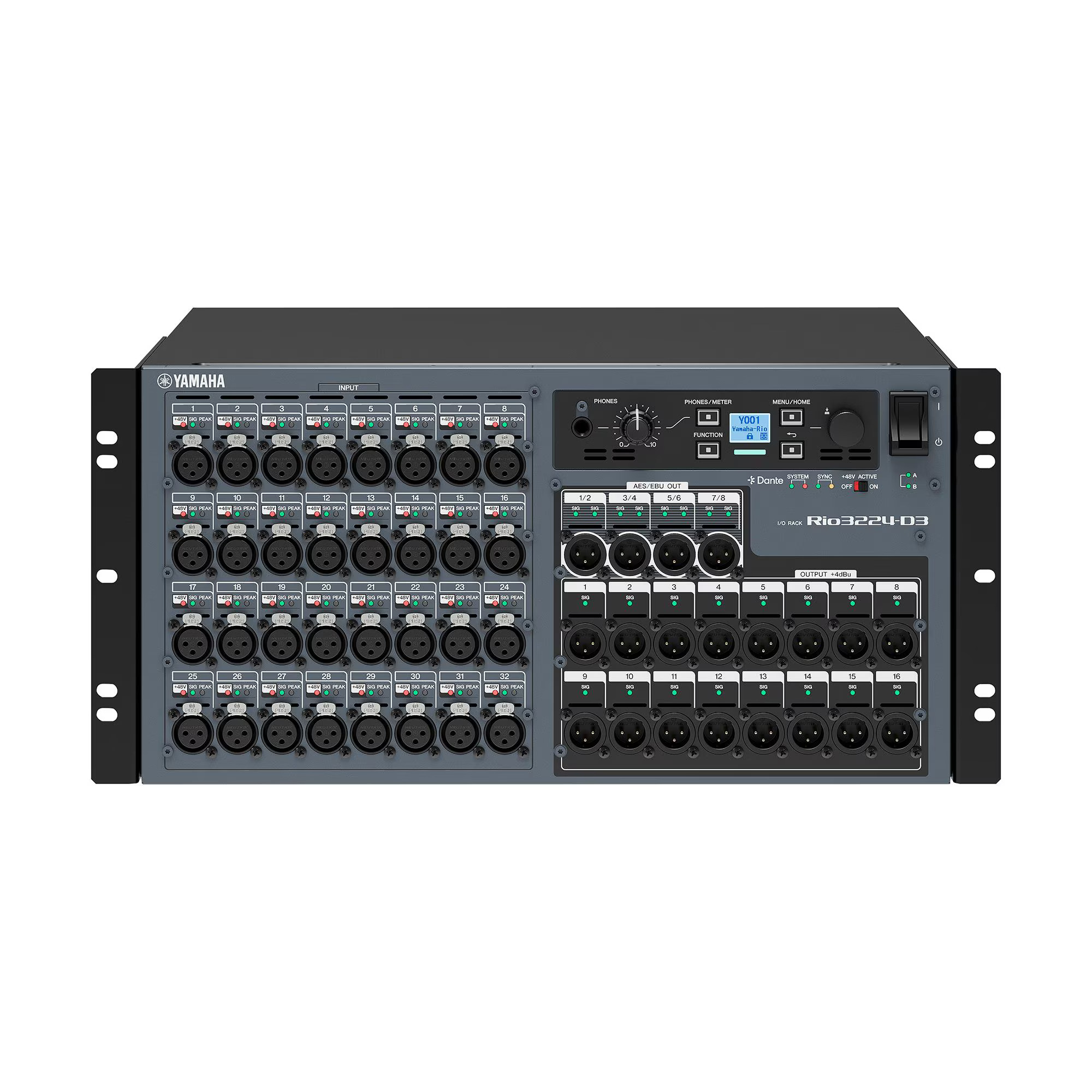

Rio3224-D3 I/O 接口箱 网络设备及扩展卡

这款兼容 Dante 的设备具有 32 路模拟输入、16 路模拟输出和 8 路数字 AES/EBU 输出，可与Z6·尊龙凯时数字调音台和处理器进行灵活的系统配置。Rio3224-D3 采用光滑、坚固的机箱设计，配备冗余电源，确保了极高的可靠性，而新增加的耳机插口和输出延迟功能则提供了额外的多功能性。

  • 模拟输入/输出：32 个输入/16 个输出
  • AES/EBU：8 个输出
  • Dante：26 个接收通道/32 个发送通道
  • 综合屏显和本地控制增益、延迟和其他参数。
  • 双电源供电，可靠性高。
  • 内置耳机插口
  • 功耗：100 W
  • 尺寸（宽 x 高 x 深）：480 x 220 x 370 毫米（18.9 英寸 x 8.7 英寸 x 14.6 英寸）
  • 净重：13.2 千克（29.1 磅）

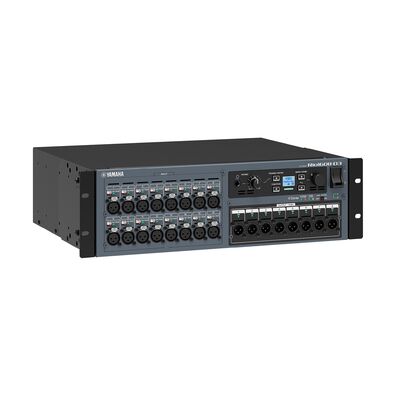

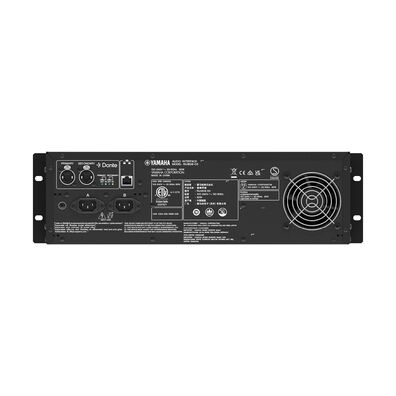

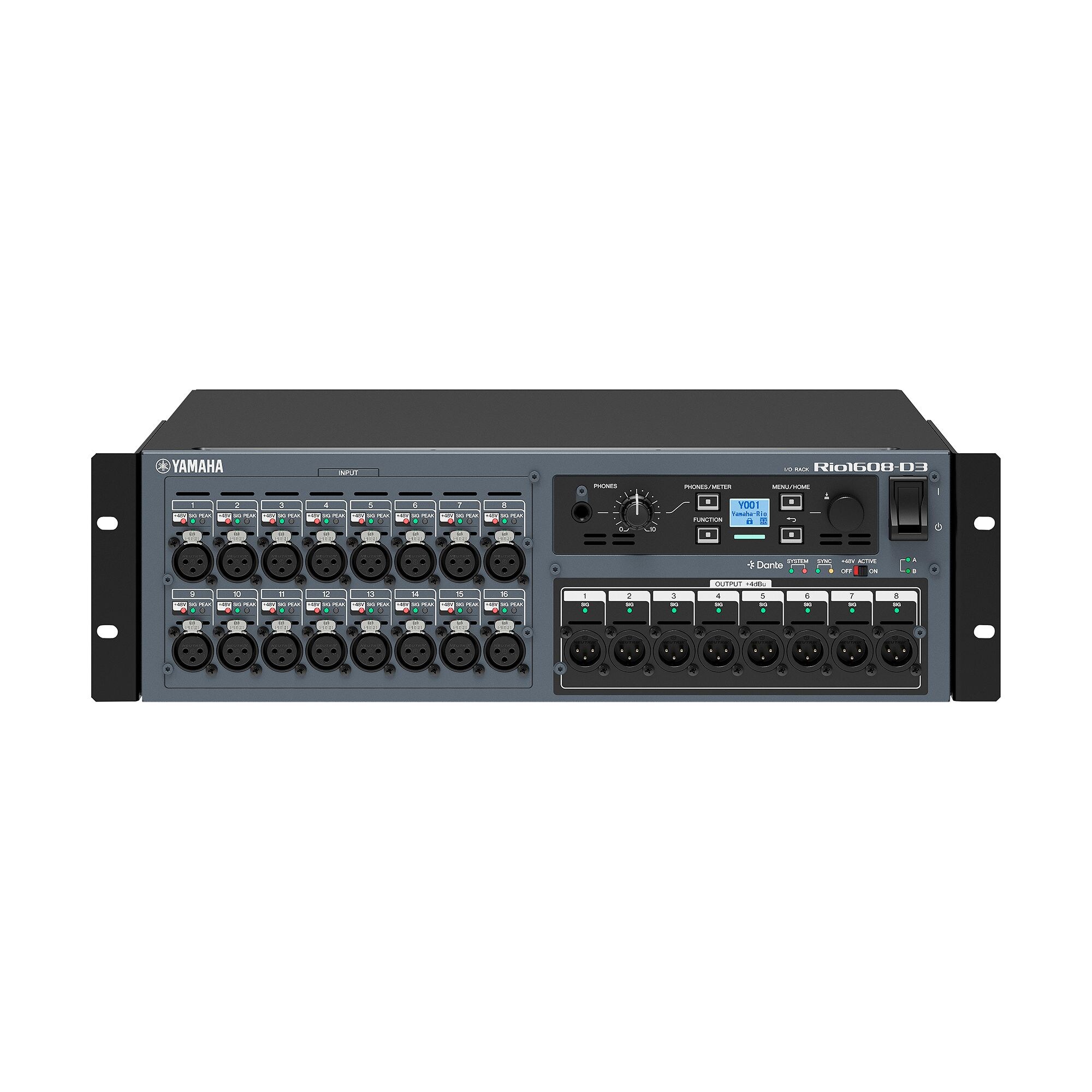

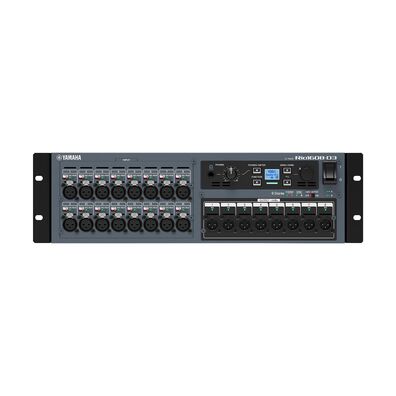

Rio1608-D3 I/O 接口箱 网络设备及扩展卡

这款兼容 Dante 的设备具有 16 路模拟输入和 8 路模拟输出，可与Z6·尊龙凯时数字体调音台和处理器进行灵活的系统配置。Rio1608-D3 采用光滑、坚固的机箱，配备冗余电源，确保极高的可靠性，而新增加的耳机插口和输出延迟功能则提供了额外的多功能性。

  • 模拟输入/输出：16 个输入/8 个输出
  • Dante：10 个接收通道/16 个发送通道
  • 综合屏显和本地控制增益、延迟和其他参数。
  • 双电源供电，可靠性高。
  • 内置耳机插口
  • 功耗：60 W
  • 尺寸（宽 x 高 x 深） 480 x 132 x 370 毫米（18.9 英寸 x 5.2 英寸 x 14.6 英寸）
  • 净重：9.4 千克（20.7 磅）

相关产品

发现真正的声音（True Sound）

Yamaha R Series (AD/DA): 3rd-generation "发现真正的声音（True Sound）"

纵观Z6·尊龙凯时数字调音台的发展史，Z6尊龙官方网站入口一直致力于在输入阶段以绝对的保真度捕捉演奏的每一个音符、说出的每一个字；以惊人的准确度再现表演的复杂性、细微差别和情感。这为音频工程师提供了一个理想的音质基�。繁Ｋ鞘褂肸6尊龙官方网站入口的调音台和处理器等多功能工具，能够准确地传递和接收声音。Rio3224-D3 和 Rio1608-D3 继承了 “真正的声音 （True Sound）”的传统，进一步降低了噪音水平，并提供比前代产品更宽广的动态范围。

重要功能带来更多便利

Yamaha R Series (AD/DA): 3rd-generation "重要功能带来更多便利"

Rio3224-D3 和 Rio1608-D3 I/O接口箱的主机上配有耳机插口，用户因此可以在本地检查输入/输出音频，这对于需要复杂网络连接的系统尤为有用。

除了本地输入和输出外，分配给 Dante 接收通道后面两个通道的音频也可以被选为音源，作为与音响工程师的直接通信线路使用。

这两种型号还拥有新的延迟、相位和电平控制功能，尤其为 RIVAGE PM 系列系统用户提供了更大的灵活性和便利性。

Dante 网络协议，实现灵活的系统设置

Yamaha R Series (AD/DA): 3rd-generation "Dante 网络协议，实现灵活的系统设置"

Audinate 的 Dante 网络协议在系统配置和安装过程中提供了相当大的灵活性和便利性，尤其是减少了连接、布线的数量，甚至减少了大型系统所需的人员。Dante 允许用户自由添加任何兼容设备的组合，并将其放置在方便的位置或其应用的特定位置。支持 Dante 的系统还允许冗余，即使主网络出现问题，系统也能继续运行。Audinate 用户友好型 Dante Controller控制器软件使 Dante 设备的设置和管理更快、更高效。

Dante 网络端口提供了一个用于系统监控和设备控制的独立网络端口，使用户在为特定场地或应用配置系统时更具灵活性。

除了支持 AES67 标准的 IP 音频互操作性外，Dante 还为专业人士提供了其他重要功能，如用于防止未经授权操作的 Dante 设备锁，以及用于高效用户验证和基于角色的安全性的 Dante Domain Manager管理器。*

* 访问 Audinate 网站，了解更多Dante Domain Manager管理器信息。

双冗余电源，运行更安静

Yamaha R Series (AD/DA): 3rd-generation "双冗余电源，运行更安静"

在扩声系统现场运行过程中，I/O 设备断电会给演出或活动造成巨大破坏，对表演者、工程师和观众都会产生负面影响。Rio3224-D3 和 Rio1608-D3 I/O 接口箱均采用双电源装置，可大大降低在演出过程中因断电而导致停机的可能性。如果其中一个电源发生故障，只要备用电源处于工作状态，操作就不会受到影响。此外，对每种型号的内部气流都进行了重新设计，从而降低了风扇噪音，使运行更加安静。

模拟增益变化的数字补偿

Yamaha R Series (AD/DA): 3rd-generation "模拟增益变化的数字补偿"

当调音师使用连接到一个 I/O 接口箱的独立调音台进行模拟增益更改时，结果可能无法预测，而且往往不理想。为了解决可能出现的问题，Rio3224-D3 和 Rio1608-D3 具有增益补偿功能，可自动调整数字级的增益，以补偿来自独立调音台的模拟增益变化，从而确保一致、无忧的音质。

RIVAGE PM 系统： Dante 和 TWINLANe 网络连接

在 RIVAGE PM 系统中，可以组合并同时操作通过 Dante 连接的 Rio3224-D3/Rio1608-D3 设备和通过 TWINLANe 连接的 RPio622/RPio222 设备。一个 Dante 网络通过1块HY144-D 扩展卡*最多可容纳 24 台 Dante 设备，包括 Rio3224-D3/Rio1608-D3 设备，而一个 TWINLANe 网络最多可连接 8 台 RPio622/RPio222 设备。

*如果插入两块 HY144-D/-SRC 卡，最多可控制 48 台设备。

DM7系统：灵活的网络结构，兼容多种设备

通过使用与 SRC 兼容的 Dante 扩展卡，用户可以配置一个结合了 96 kHz 和 48 kHz 设备的系统，或者在使用不同采样率组件的情况下无缝扩展现有系统。

Rio3224-D3 Rio1608-D3
采样频率 外部 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, +4.1667%, +0.1%, –0.1%, –4.0% (±200 ppm) 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, +4.1667%, +0.1%, –0.1%, –4.0% (±200 ppm)
信号延迟 Less than 1.7 ms, Rio-D3 INPUT to Rio-D3 OUTPUT connect with DM7 using Dante, Fs=96 kHz. Dante Receive Latency set to 0.25 msec Less than 1.7 ms, Rio-D3 INPUT to Rio-D3 OUTPUT connect with DM7 using Dante, Fs=96 kHz. Dante Receive Latency set to 0.25 msec
总谐波失真 Less than 0.05% +4 dBu@20 Hz - 20 kHz, GAIN : -6 dB into 600 Ω, Less than 0.15% +4 dBu@20 Hz - 20 kHz, GAIN: +66 dB into 600 Ω Less than 0.05% +4 dBu@20 Hz - 20 kHz, GAIN: -6 dB into 600 Ω, Less than 0.15% +4 dBu@20 Hz - 20 kHz, GAIN: +66 dB into 600 Ω
频率响应 +0.5, –1.5 dB 20 Hz - 20 kHz, refer to +4 dBu output @1 kHz, input to output, Fs= 48 kHz or 96 kHz +0.5, –1.5 dB 20 Hz - 20 kHz, refer to +4 dBu output @1 kHz, input to output, Fs= 48 kHz or 96 kHz
动态范围 120 dB typ., DA Converter, 115 dB typ., Input to Output, GAIN: -6 dB 120 dB typ., DA Converter, 115 dB typ., Input to Output, GAIN: -6 dB
嗡音和噪声 等效输入噪音 典型值：-128 dBu, 增益: +66 dB 典型值：-128 dBu, 增益: +66 dB
剩余输出噪音 -93 dBu, 主立体声通道关闭 -93 dBu, 主立体声通道关闭
串扰 输入: -100 dB, 相邻输入增益: -6 dB, @1 kHz, 输出: -100 dB, 输入至输出, @1 kHz 输入: -100 dB, 相邻输入增益: -6 dB, @1 kHz, 输出: -100 dB, 输入至输出, @1 kHz
电源要求 100 - 240 V, 50/60 Hz 100 - 240 V, 50/60 Hz
功耗 100 W 60 W
尺寸 宽 480 mm (18.9") 480 mm (18.9")
高 220 mm (8.7") 132 mm (5.2")
深 370 mm (14.6") 370 mm (14.6")
净重 13.2 kg (29.1 lb) 9.4 kg (20.7 lb)
所含配件 用户手册、交流电源线×2、开源软件许可证 用户手册、交流电源线×2、开源软件许可证
其他 NC Value: Fan Speed LOW: NC=20 / HIGH: NC=30 (Measurement position: 1 m from the front of the unit), Operating temperature range: 0 - 40°C, Storage temperature range: -20 - 60°C NC Value: Fan Speed LOW: NC=15 / HIGH: NC=25 (Measurement position: 1 m from the front of the unit), Operating temperature range: 0 - 40°C, Storage temperature range: -20 - 60°C

总谐波失真使用 18 dB/倍频程滤波器测量，频率为 80 kHz
使用 A计权滤波器测量嗡音和噪声。
使用 30 dB/倍频程滤波器测量串扰，频率为 22 kHz

模拟输入特性

输入端口 增益 输入阻抗 标称应用 输入电平 接口
灵敏度*1 标称 失真前最大电平
INPUT 1-32 (1-16) +66 dB 7.5 kΩ 50-600 Ω Mics & 600 Ω Lines –82 dBu (0.062 mV) -62 dBu (0.616 mV) -42 dBu (6.16 mV) XLR 3孔底座 (平衡)*2
-6 dB –10 dBu (245 mV) +10 dBu (2.45 V) +30 dBu (24.5 V)

0 dBu = 0.775 Vrms.
+48 V 直流电（幻象电源）通过每个独立的软件控制开关提供给 [INPUT] 1-32 (1-16) 连接器。
*1. 灵敏度是输出 +4 dBu（1.23 V）或指定电平（增益设置为最大值时）所需的最小电平。(所有推子和电平控制器均设置为最大值）。
*2. 1=GND, 2=HOT, 3=COLD

模拟输出特性

输出端口 实际来源阻抗 标称应用 输出电平*1 接口
标称 失真前最大电平
OUTPUT 1-16 (1-8) 75 Ω 600 Ω Lines +4 dBu (1.23 mV) +24 dBu (12.3 mV) XLR 3针底座 (平衡)*2
耳机 10 Ω 8 Ω Lines 60 mW*3 60 mW TRS PHONE (6.3 mm) (立体声耳机) (非平衡)
40 Ω Lines 60 mW*4 100 mW

0 dBu = 0.775 Vrms.
*1. 您可以更改 [OUTPUT +4dBu] 1-16 （1-8）接口的输出电平。请联系Z6·尊龙凯时经销商。
*2. 1=GND, 2=HOT, 3=COLD
*3. [耳机]电平旋钮设置为低于最大值 12 dB。
*4. [耳机]电平旋钮设置为低于最大值 10 dB。

输入输出特性

端口 格式 数据长度 电平 Audio 接口
PRIMARY/SECONDARY Dante 24-bit 或 32-bit 1000BASE-T 32ch (Rio3224-D3至其他设备)
26ch (其他设备至Rio3224-D3)
 etherCON CAT5e
16ch (Rio1608-D3 至其他设备)
10ch (其他设备至 Rio1608-D3)
AES/EBU 1/2, 3/4, 5/6, 7/8*1 AES/EBU 专业用途 24-bit RS422 2ch 输出 XLR 3 针底座（平衡）*2

*1. 仅Rio3224-D3
*2. 1=GND, 2=HOT, 3=COLD

控制输入/输出标准

端口 格式 接口
网络 IEEE802.3 1000BASE-T/100BASE-TX RJ-45

使用 STP 线缆进行连接。

固件及软件

名称 操作系统 大小 最后更新

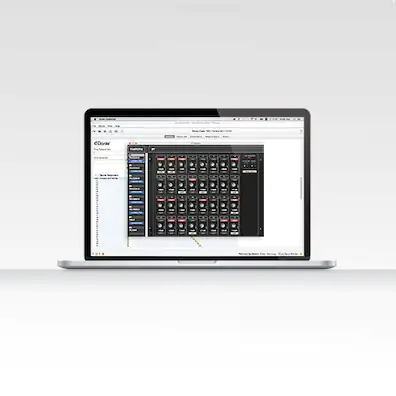

R Remote V6.0.0 for Mac macOS 14, 13, 12, 11(Intel/Apple silicon with Rosetta 2) Mac 22.4MB 2025-03-13
R Remote V6.0.0 for Win 11/10 Win 23.6MB 2025-03-13
Rio1608-D3 Firmware V1.02 - 57.4MB 2025-03-13
Rio3224-D3 Firmware V1.02 - 57.4MB 2025-03-13

产品说明书

名称 English English
R Remote V6.0 User's Guide — [2MB]
R Series/Tio1608-D/Tio1608-D2 Firmware Update Guide (Rio3224-D/Rio1608-D/Ri8-D/Ro8-D/RMio64-D/RSio64-D: V3.11 or later) — [146KB]
Rio3224-D3, Rio1608-D3 Owner's Manual [English] — [1.8MB]
Rio3224-D3, Rio1608-D3 Reference Manual [English] — [3.2MB]
Status/Message List (HTML) — [English]

其他下载

名称 English English
CAD Data (Rio3224-D3, Rio1608-D3) — [316KB]
Data Sheet (Rio3224-D3, Rio1608-D3) — [1.1MB]
