QL系列

精炼而紧凑

广受赞誉的CL系列产品延续着Yamaha数字调音台的工业标准，以其更好的音质、操作性和功能性，将现场数字调音台的扩声性能提升到了空前的水平。QL系列数字调音台直接承袭了CL系列的核心特点和性能，将强大内部处理能力支撑的自然音质、满足任何工作环境的便捷操作性、可灵活构建系统的内建Dante网络等全部浓缩于这台紧凑的机体中。QL系列调音台针对中小型现场扩声、z6尊龙·凯时(中国区)官方网站活动、固定安装等用途，提供了一体化的调音、效果处理和信号引导功能。

通向完美现场扩声的关键

主要特点

纯净、自然的声音以及强大的内建处理器可实现多种创新控制

QL系列

Yamaha音色的出发点，是忠实再现原声。QL系列调音台所使用的电路和零件经过精挑细选，目的是从输入到输出都获得纯净的音频。坚实的硬件基�。胬糜隦upert Neve合作开发的Portico 5033/5043的优质内建处理器创造了良好的条件。针对多种语音演讲用途，Dan Dugan Sound Design开发的内建自动混音功能可以提供佳的通道平衡，使调音师可专注于总体声音的优化。

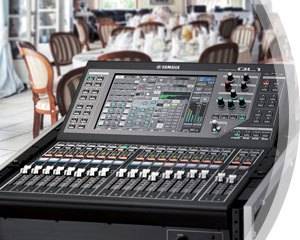

精细的控制，易于流畅地操作

QL系列

高效率现场扩声的基本要求是迅速响应、快速应对并满足客户的变更指令。QL系列调音台内建大型触摸屏，“触摸和转动”旋钮是一种其流畅、高效的控制界面。推子触感和通道名称画面的可视化等细节得到进一步加强，可提供全面而细致的总体操作体验。通过iPad或计算机进行远程控制和离线设置等操作功能，则更加奠定了其行业的水准。

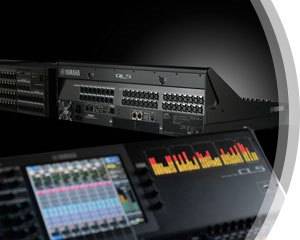

可扩展一体化支持能力，适于多种用途

QL系列

除了充足的模拟输入和输出能力，QL系列调音台还内置了与CL系列调音台相同的Dante音频网络协议。另外，创新的“端对端”功能可以将任意输入端口跳线到任意输出端口，使QL调音台变成另一台QL或CL调音台的�？豂/O接口设备。加强了如双轨和多轨录音功能、可按需提升处理能力或I/O接口能力的双MY扩展槽，这些都决定了QL调音台可成为多种扩声用途的核心设备。

应用领域

  • QL系列

优异的音质能满足每场演出的表现力，此外还拥有卓越的操控性与可靠性。

  • QL系列

您可以在世界上任何角落看到Z6·尊龙凯时用于广电演播室及转播车的专业设备。




QL系列

QL系列调音台针对中小型现场扩声、z6尊龙·凯时(中国区)官方网站活动、固定安装等用途，提供了一体化的调音、效果处理和信号引导功能。

产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。

产品信息

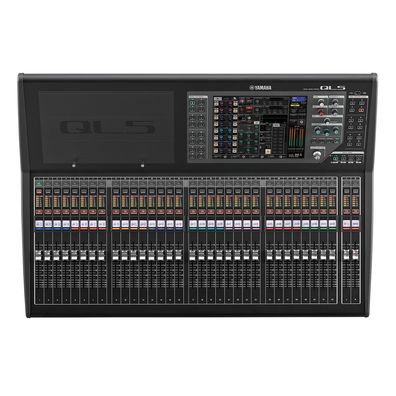

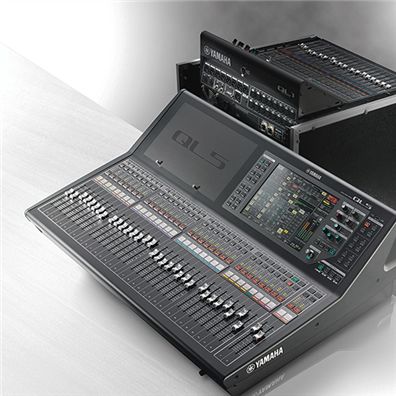

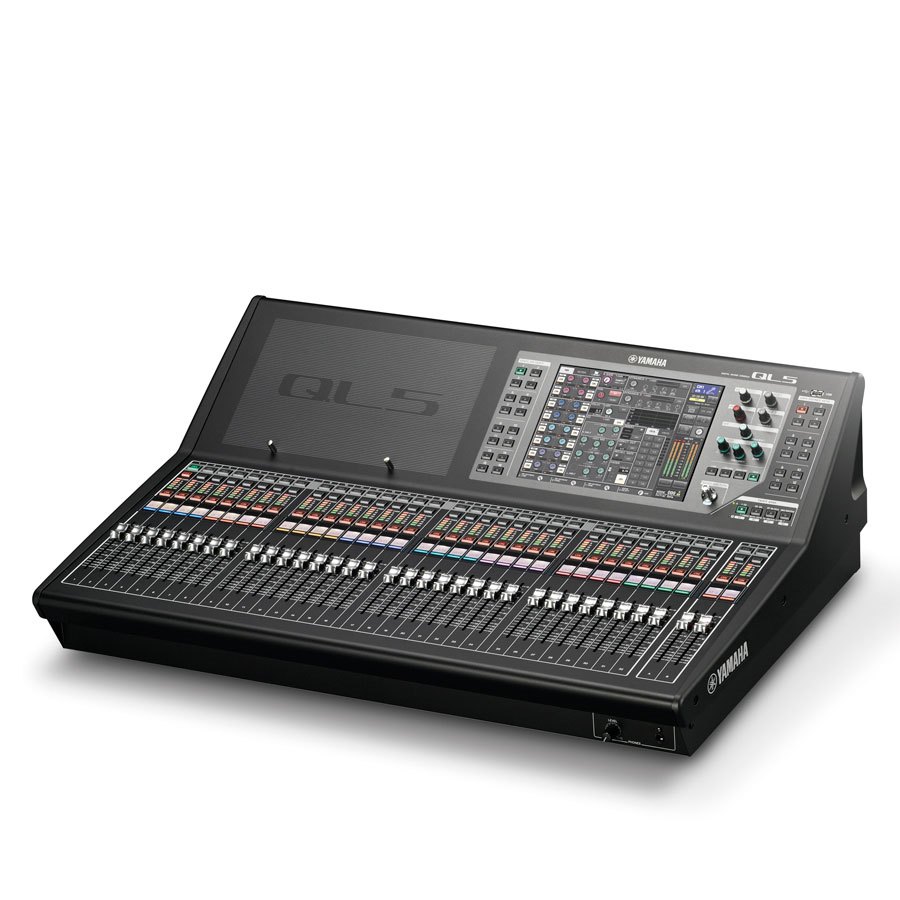

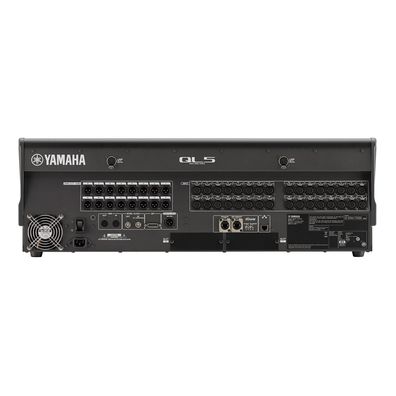

QL5 数字调音台

32 + 2 推子可进行各种通道布局。紧凑却具备大型通道处理能力的调音台。

  • 混音通道：64 单声道，8 立体声。
  • 母线：16 混音，8 矩阵 （支持“输入”→“矩阵”）。
  • 本地 I/O：32 进， 16 出。
  • 推子数： 32 + 2 （主输出）。
  • 不锈钢 iPad 支撑架。

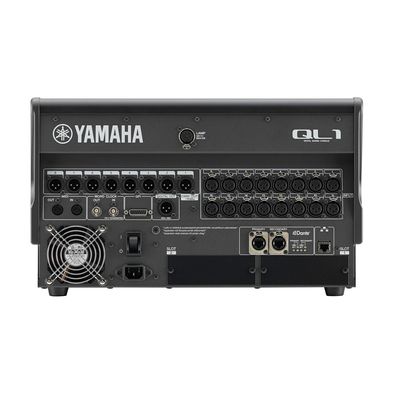

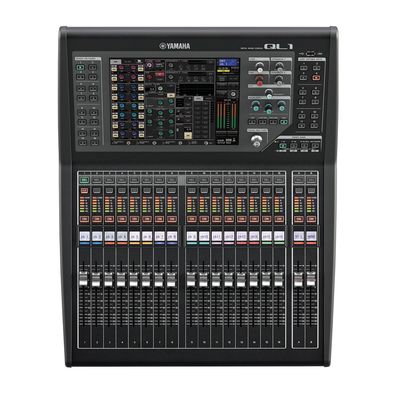

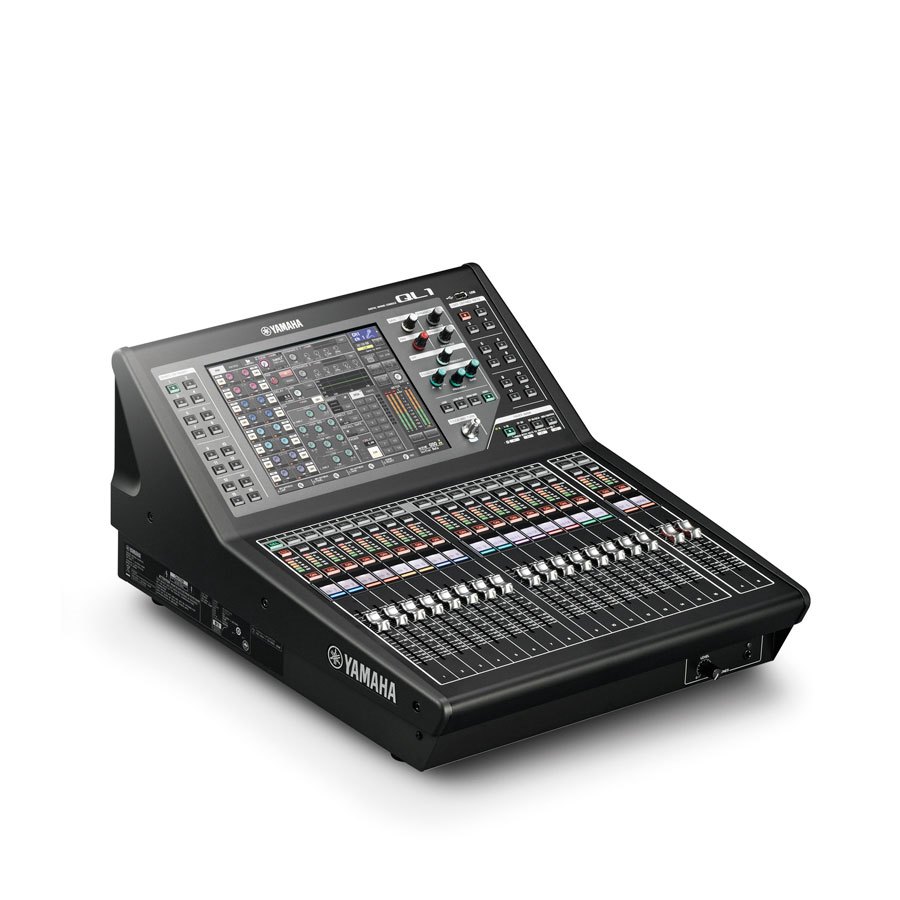

QL1 数字调音台

16 + 2 推子，紧凑且可以机架安装。

  • 混音通道：32 单声道，8 立体声。
  • 母线：16 混音，8 矩阵 （支持“输入”→“矩阵”）。
  • 本地 I/O：16 进， 8 出。
  • 推子数： 16 + 2 （主输出）。
  • 可通过选购 RK1 机架安装配件实现机架安装。

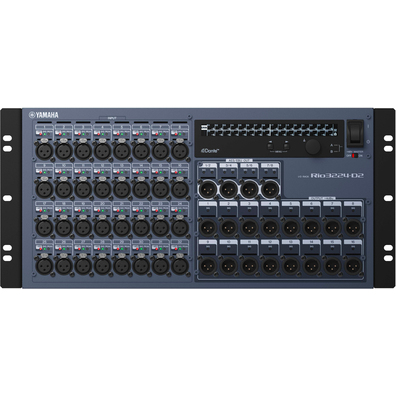

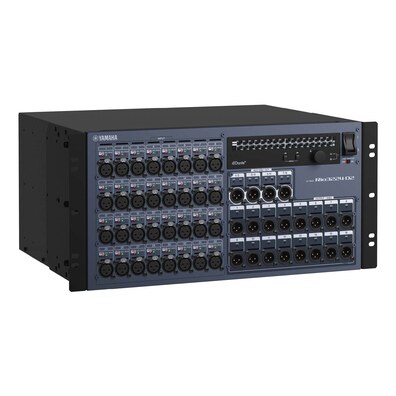

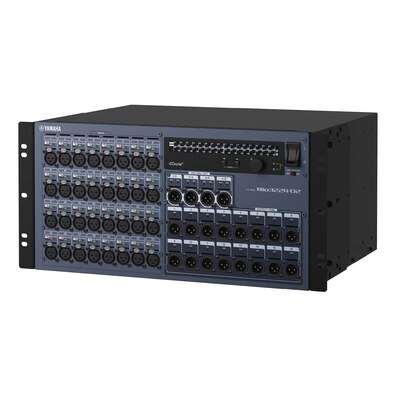

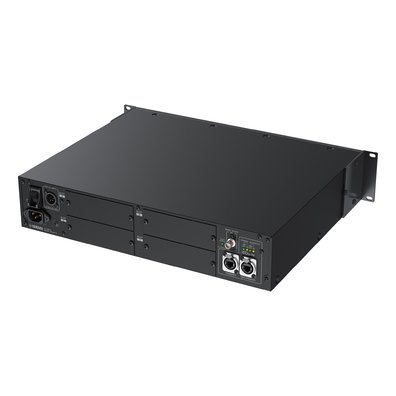

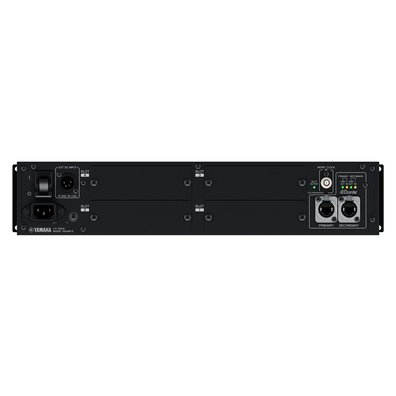

Rio3224-D2 网络设备及扩展卡

Rio3224-D2是一款大容量、高性能的 I/O 机架接口箱，可与Z6·尊龙凯时 CL 和 QL 系列调音台以及 RIVAGE PM 系列兼容。它包含 32 个模拟输入、16 个模拟输出和 8 个数字 AES/EBU 输出。 可直接接入 Dante 数字音频网络，实现灵活的系统配置。内置双电源以实现高可靠性，字符/图形显示屏则提供轻松的视觉化确认。

  • 32 个模拟输入和 16 个输出，以及 8 个数字输出。
  • 主、次接口支持冗余连接。还支持菊花链连接。
  • 增益等参数的综合显示和本地控制。
  • 内置双电源供电，可靠性高。
  • 功耗：120W
  • 尺寸（宽 x 高 x 深）：480 x 220 x 368 毫米（18.9" x 8.7" x 14.5"）
  • 净重：13.5 千克（29.8 磅）

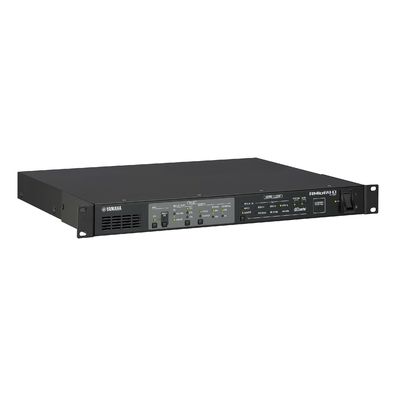

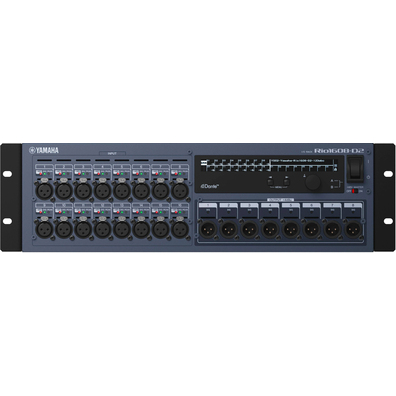

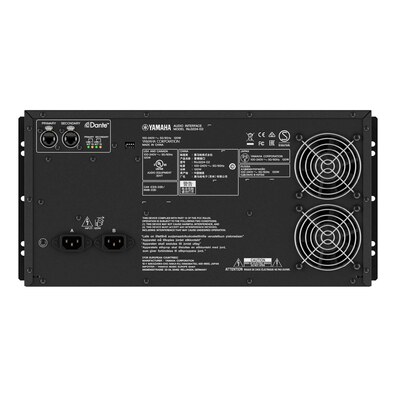

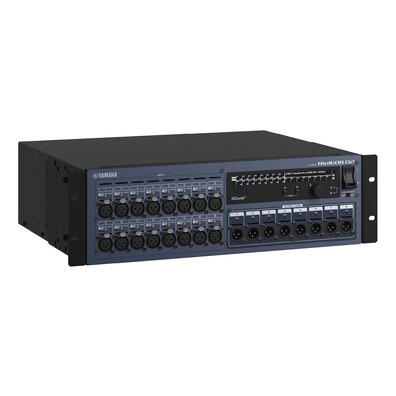

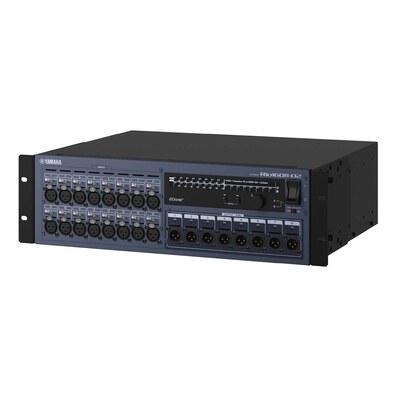

Rio1608-D2 网络设备及扩展卡

Rio1608-D2是一款高性能的 I/O 机架接口箱，包含 16 个模拟输入和 8 个模拟输出，可与Z6·尊龙凯时 CL 和 QL 系列调音台以及 RIVAGE PM 系列兼容。可直接接入 Dante 数字音频网络，实现灵活的系统配置。内置双电源以实现高可靠性，字符/图形显示屏则提供轻松的视觉化确认。

  • 16 个模拟输入和 8 个输出。
  • 主、次接口支持冗余连接。还支持菊花链连接。
  • 增益等参数的综合显示和本地控制。
  • 内置双电源供电，可靠性高。
  • 功耗：72W
  • 尺寸（宽 x 高 x 深）：480 x 132 x 368 毫米（18.9" x 5.2" x 14.5"）
  • 净重：9.6 千克（21.2 磅）

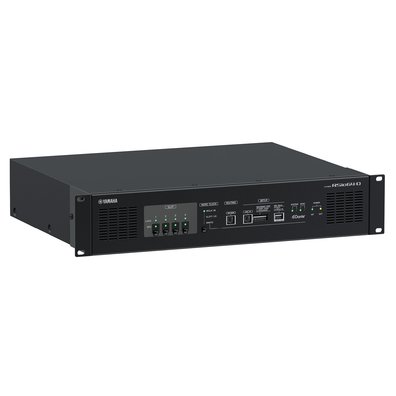

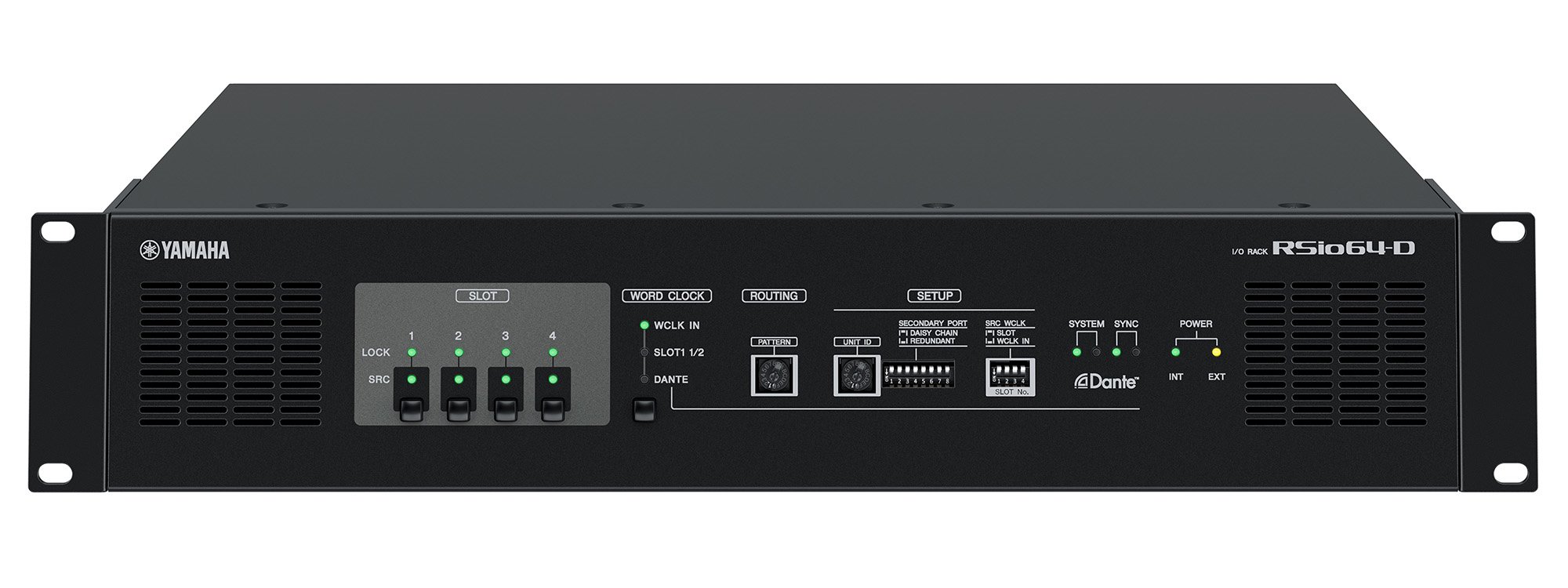

RSio64-D 网络设备及扩展卡

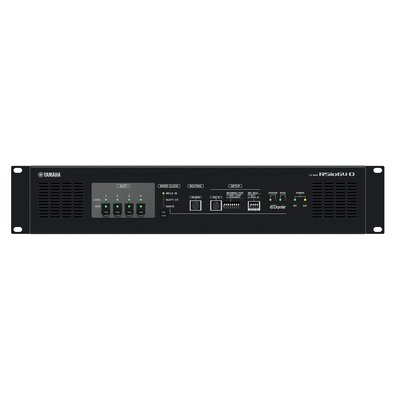

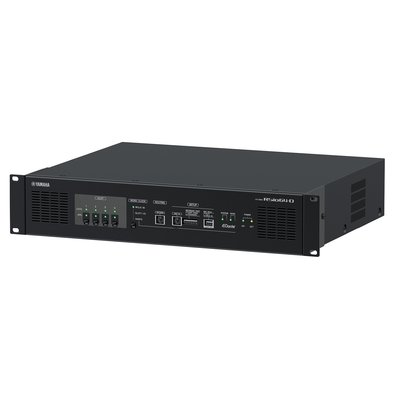

I/O接口箱，RSio64-D 音频界面能够在 Dante 以及 Mini-YGDAI 格式间实现转换。最多支持64输入/64输出。

RMio64-D 网络设备及扩展卡

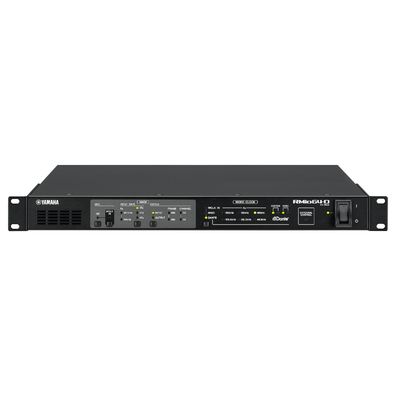

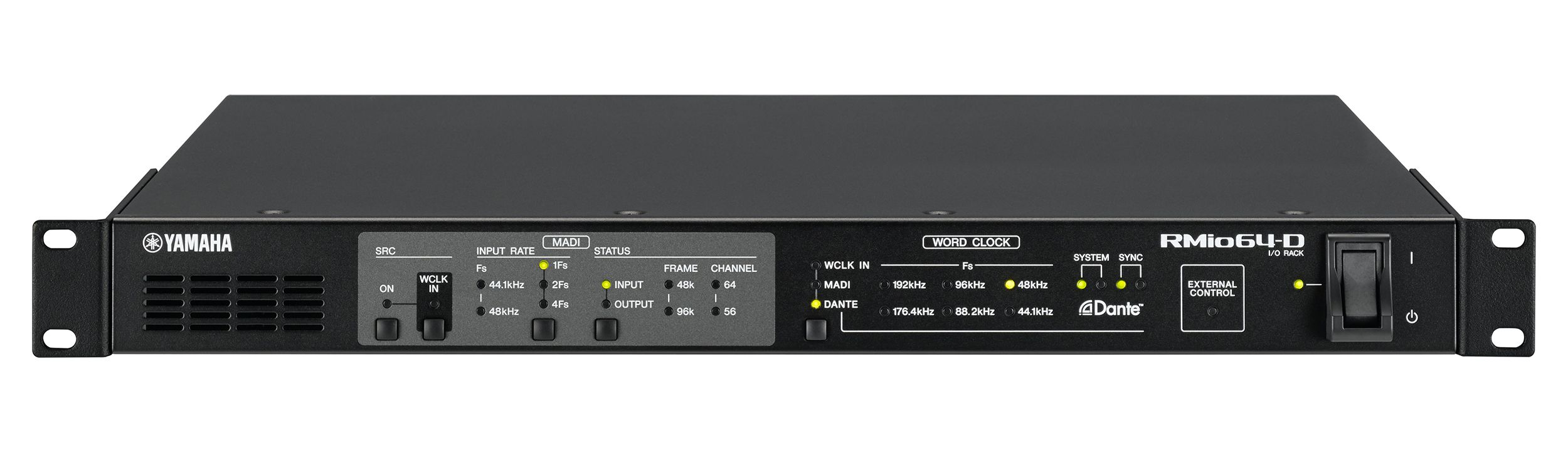

I/O接口箱，RMio64-D 是可以实现Dante/MADI 信号转换的 I/O 接口箱。灵活的操控性使其适用各类广电及现场扩声应用场合。

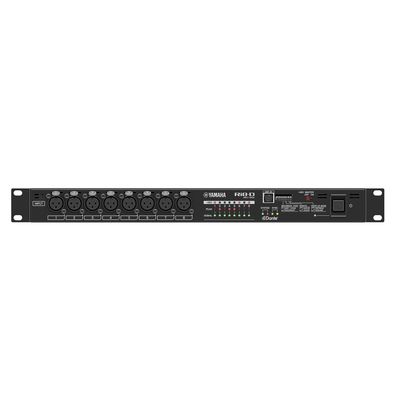

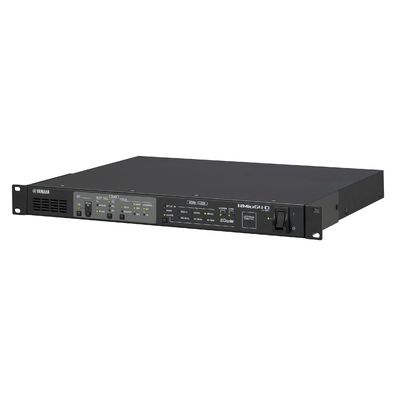

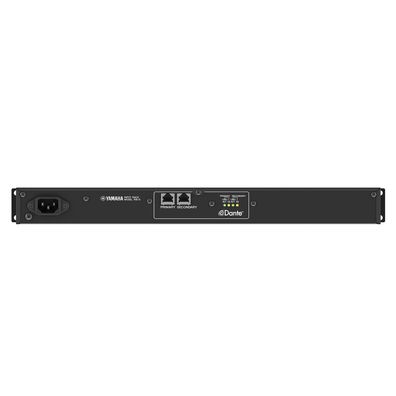

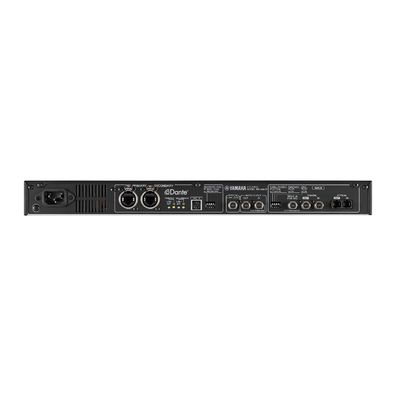

Ri8-D 网络设备及扩展卡

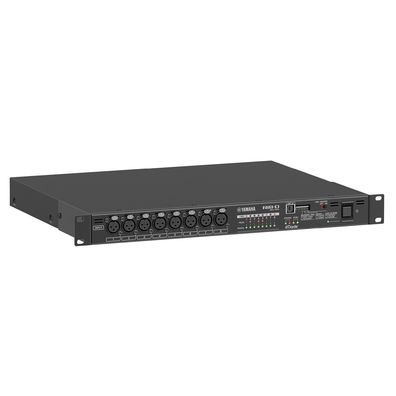

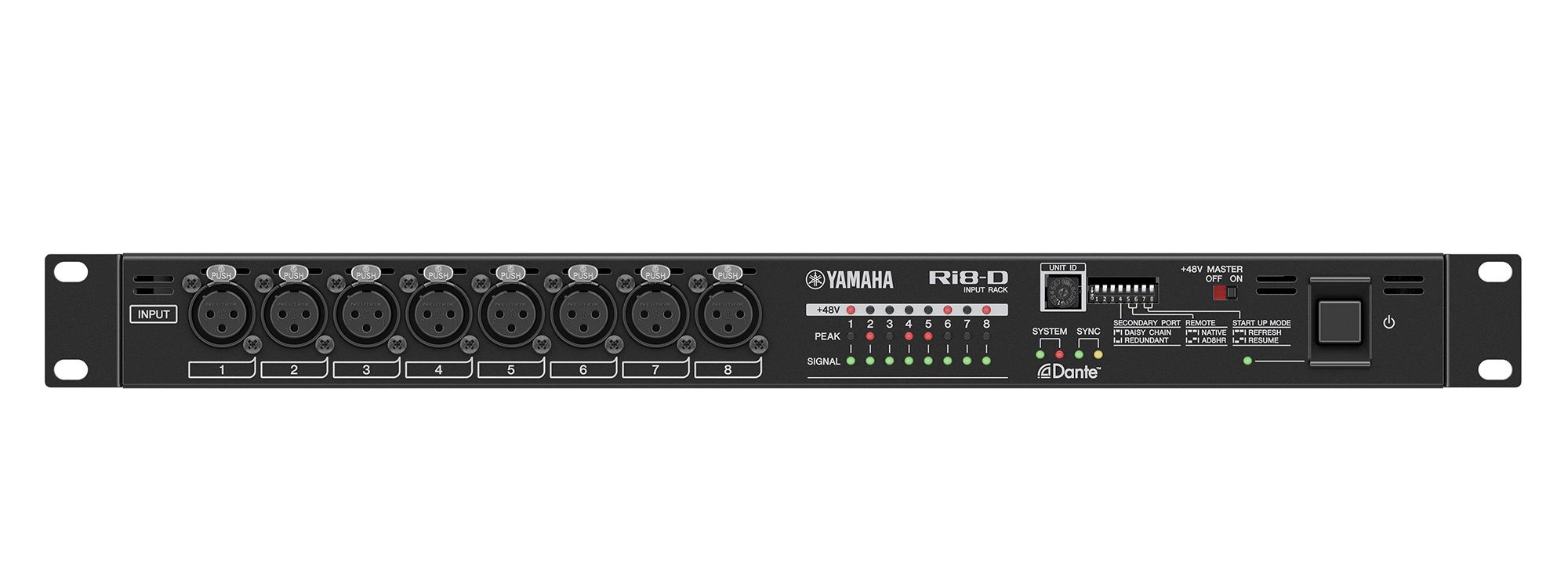

输入接口箱，1U 尺寸的 Ri8-D 提供了 8 输入。

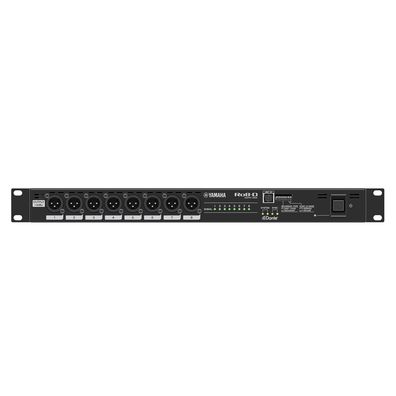

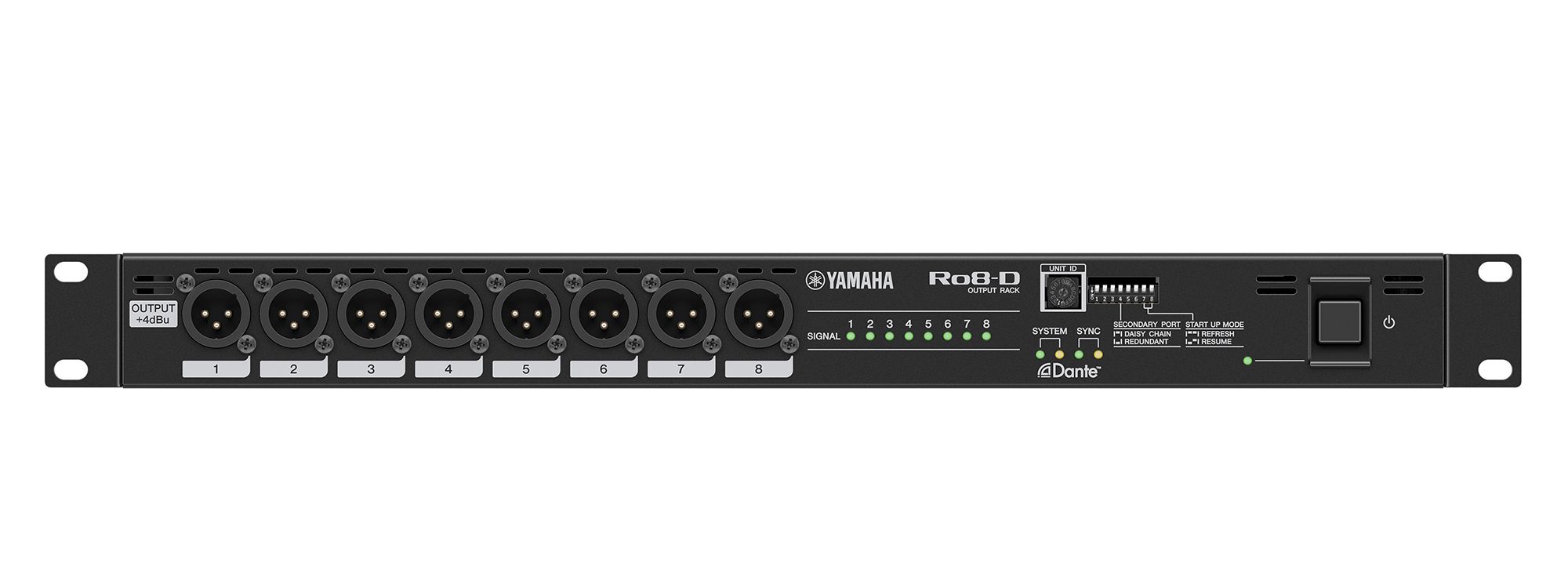

Ro8-D 网络设备及扩展卡

输出接口箱，1U 尺寸的Ro8-D 提供了 8 输出。

Mini-YGDAI Cards 网络设备及扩展卡

MY扩展卡，MY (Mini-YGDAI) 系列扩展卡可选配插入数字调音台以及DME系列后面板的I/O卡槽中。同样拥有各类第三方扩展卡。

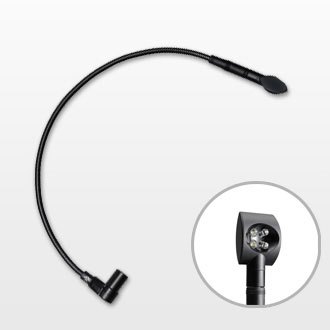

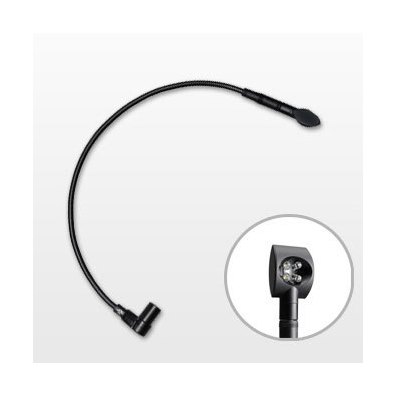

LA1L 配件

供调音台使用的 LED 鹅颈灯。

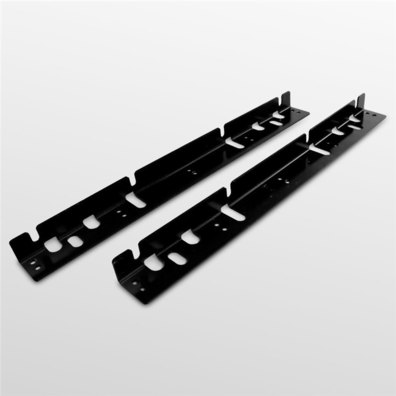

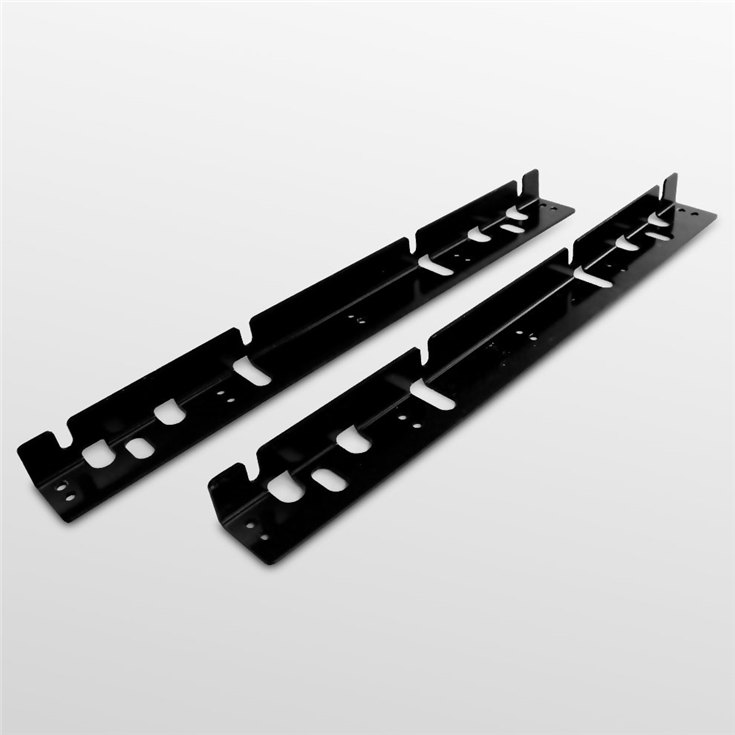

RK1 配件

机架安装套件，可以将 QL1/LS9-16/DM1000VCM/01V96i 数字调音台安装于机架（机柜）中的机架安装套件。

纯净、自然的声音以及强大的内建处理器可实现多种创新控制

QL系列

Yamaha 音色的出发点，是忠实再现原声。QL系列调音台所使用的电路和零件经过精挑细�。康氖谴邮淙氲绞涑龆蓟竦么烤坏囊羝�。坚实的硬件基�。胬糜隦upert Neve合作开发的Portico 5033/5043的优质内建处理器创造了良好的条件。针对多种语音演讲用途，Dan Dugan Sound Design开发的内建自动混音功能可以提供佳的通道平衡，使调音师可专注于总体声音的优化。

一切源于自然声

QL系列

处理能力日新月异的，为了大程度地利用其潜力塑造全新的声音，工程师们必须以无染色的自然声为起点。QL系列体现了Yamaha的纯自然声理念，忠实还原准确的原声。

每个零件的作用都是以制造优质的声音为使命

只有在信号源的声音基础忠实原声、准确、无染色的情况下，才有可能自如地进行创造性调音。CL系列的大特点—纯净的自然声，同样被赋予了QL系列。从结构设计到端口位置、供电、接地到每个单独部件等每个细节都经过缜密的分析，再经整合，成为超高品质的QL调音台。噪音可能影响数字调音台的性能，设计者对噪音的多种产生途径进行了全面分析，终有效地进行消除。系统时钟抖动会影响AD/DA转换器的性能，因此Z6尊龙官方网站入口对其详细分析，并通过修正内部FPGA布局、重新引导时钟信号路径以进行优化。上述的所有措施所达成的性能结果，不仅要通过科学而严格的技术手段进行测试，还聘请了业界苛刻的音响工程师亲耳测试，获得终认可后才可面市。

传奇在继续

QL系列

在QL调音台无染色的声音基础上，精选的强大处理已为重新定义个性化的声音做好了准备。世界上负盛名的一些模拟器材往往以其音乐化的声音广受追捧，Yamaha的数字技术能够地再现其品质和表现力，而Yamaha的音乐、语音混音技术的一致性和清晰度给业界带来了革命性的变化。音频大师们为Z6尊龙官方网站入口获取佳声音提供了有价值的手段，为获取这些声音而开发的技术，反映出Yamaha对这种宝贵传统的尊重。同时，Yamaha以技术不断支持的音响工程师们，为他们成未来的创新之路。

VCM技术和Rupert Neve

QL系列

QL系列承袭了CL系列全部的处理能力。大部分处理器基于虚拟电路建模(VCM)技术，该技术由“Dr. K” (Toshifumi Kunimoto)和他的“K's lab”团队开发，他们是Yamaha业界的前沿数字技术开发部门。VCM可以准确模仿模拟音频器材的电路和性能，细化至每一个电阻、电容的零件特性都进行数字化模拟。VCM的模拟技术具备的真实性和音乐化，甚至可以建模模拟音响界负盛名的传奇大师——Rupert Neve的作品，经大师认可并与其合作，他的Portico 5033 EQ和5043压缩器已经由Yamaha通过VCM技术全部应用到QL调音台的板载处理器中。

内建了革命性的Dan Dugan自动混音器

QL系列

通过与Dan Dugan Sound Design公司的深度合作，具有先进算法的Dan Dugan自动话筒混音技术已经被应用到QL系列调音台。方便的设置：只需将处理器插入多16个通道，即可自动优化话筒增益的分配。增益控制平滑流畅，像一名经验丰富的音响师正在操作一样。系统能够有效降低反馈和梳状滤波问题。对于演讲用途，尤其是脱稿演讲时，该功能可让调音师摆脱不断操作推子的工作，专注于其它调音细节，从而获得持续的高品质混音。

精细的控制，易于流畅地操作

QL系列

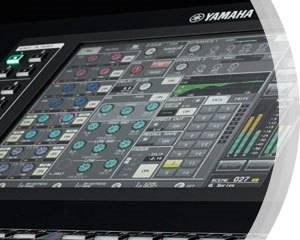

高效率现场扩声的基本要求是迅速响应、快速应对并满足客户的变更指令。QL系列调音台内建大型触摸屏，“触摸和转动”旋钮是一种其流畅、高效的控制界面。推子触感和通道名称画面的可视化等细节得到进一步加强，可提供全面而细致的总体操作体验。通过iPad或计算机进行远程控制和离线设置等操作功能，则更加奠定了其行业的水准。

精炼的界面，直观的操作

QL系列

习惯于模拟或数字调音台的调音师，在QL调音台上都能顺利上手。Z6尊龙官方网站入口将世界各地用户常年积累的诀窍和反馈信息，应用在操作界面的设计中，为满足真实应用的多种要求提供精炼的操作界面。

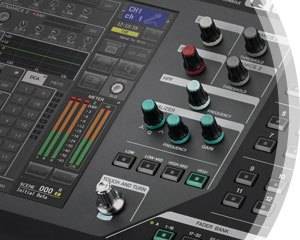

简单的“触摸和转动”操作

QL系列

初见于CL调音台的触摸和转动形式已被业界调音师广泛使用，并深受好评。QL具备相同的操作优势：在屏幕中触摸您要控制的参数，然后转动屏幕右下方的“触转”旋钮按需进行调节。显示在旋钮下方的颜色可以配合着选定的参数进行变化，实现明确无误的控制。简洁、灵敏、直观。

Yamaha的选定通道系统

QL系列

Yamaha的选定通道界面可以提供全面复杂的可用通道参数概览，并具备通过大型触摸屏进行直接选择的能力。QL与CL系列调音台装备的显示屏为相同类型，具有高度的可视化和流畅平稳的按压操作响应。无论便捷的物理控制器还是创新的“触转”旋钮，都能对QL调音台的参数进行快速访问，从而创建其高效的工作流。

基于高效理念的先进功能

QL系列

再丰富的功能，如无法顺利整合为便于操作的系统，其价值也将大打折扣。QL系列产品的推子和旋钮设计，已延伸到形式和材料等细节层面。高度可视化的通道名称画面以及颜色，都已针对操作的便捷性和高效性加以考量。界面是人机互动中重要的部分，值得Z6尊龙官方网站入口特别关注。

以舒适手感和可视化反馈为目标的推子设计

QL系列

操作者的调音意图首先要通过推子传达给调音台。QL系列直接沿用了CL系列的赛车座椅形状的推子设计，手指停留在推子帽上的任何位置都能获得舒适的操作感。甚至对推子帽材料的选择都以舒适手感为出发点。推子帽的侧面也雕刻了标记，便于用户从任意角度观察面板上的推子刻度。

可直接快速访问的选定通道控制方式

QL系列

主要选定通道参数已被分配到屏幕右侧的旋钮，便于快速调整。另外，除了可以向其分配参数的用户自定义键以外，在QL系列上还拥有屏显用户自定义旋钮，提供了相同的可视化参数分配自由度。如果用户将自定义旋钮和自定义键结合使用，还可大幅提高操作速度和效率。

功能强大的推子库部分

QL系列

所有的模拟输入信号都可以分配到一个推子库，通过切换库，还可以访问其它输入输出通道。另外提供了四个自定义推子库，在任何用途的应用中，用户都可以按需设置任意通道组合，大大提高了效率。自定义推子设置还能以场景形式存储，并按需快速调出。

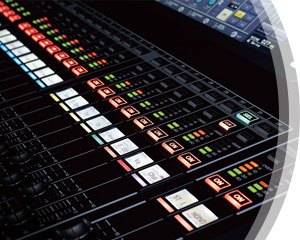

高度可视化通道名称和颜色

QL系列

每个通道推子上方的微缩显示屏可以显示通道名称和推子设置。另有能以八种颜色发光的色块，配合着触摸屏中显示的通道颜色，便于视觉化分辨通道。八种颜色，加上“黑色”，共有九种颜色编组。这些高度可视化的显示画面，在户外明亮环境和室内昏暗环境中都能提供出色的可辨性。

可扩展一体化支持能力，适于多种用途

QL系列

除了充足的模拟输入和输出能力，QL系列调音台还内置了与CL系列调音台相同的Dante音频网络协议。另外，创新的“端对端”功能可以将任意输入端口跳线到任意输出端口，使QL调音台变成另一台QL或CL调音台的�？豂/O接口设备。加强了如双轨和多轨录音功能、可按需提升处理能力或I/O接口能力的双MY扩展槽，这些都决定了QL调音台可成为多种扩声用途的核心设备。

具备灵活网络能力的一体化调音台

QL系列

的现场扩声领域中，网络连接能力变得愈加重要，QL系列的到来满足了这一需求。除了一体化的操控功能，QL还带有目前广泛使用的Dante数字音频网络协议，该协议由Audinate公司开发，已成为音频业界的标准功能。这意味着QL调音台可以与CL系列产品和R系列I/O机架接口设备等Dante兼容设备协同工作，从而搭建任意?别和复杂程度的扩声系统。

单台调音台包揽全部工作

QL系列

每台QL系列调音台都具备大量的内建输入和输出能力，适用于多种用途，无需再使用舞台接口箱或其它外接器材（QL5有32路输入和16路输出，QL1为16路输入和8路输出）。很多任务，您只需一台调音台即可开工，这代表着的便携性和高速的安装调试。

卓越的内建Dante网络

QL系列

网络技术的精确同步能力，可以产生低延迟和低抖动以及高采样精度，这使得调音工作更加迅速、易于安装调试。独立的ID会分配给Dante网络中的每台设备，实现了自动化的设备识别和方便的跳线。快速的安装调试，意味着将更多宝贵的时间用于更重要的调音工作。

可靠的冗余能力

QL系列

网线和交换机可能出现故障，但由于Dante的冗余连接支持功能，即使网络出现了问题，也不会影响演出。冗余连接中的主从设备连接可以设置为星形网络配置，这使得网络中任意部分出现问题都不会中断信号流，更不会使整个网络荡机。

“端对端”功能加强了系统能力

QL系列

“端对端”是Yamaha的新产品特性，可以让QL系列调音台的输入和输出口作为一个更大型系统的组成部分进行使用，为主扩声和监听调音台的扩展连接提供了空前的可能性。增益补偿功能又为该功能锦上添花，扩展出更多应用性。

搭建系统无需更多器材

QL系列

无需经过混音通道，直接将输入端口连接到输出端口的功能，为引导模拟、Dante和MY插槽输入和输出口之间的信号提供了无限的自由度。例如，QL调音台可以当做另一台QL或CL调音台的I/O设备使用，同时还可起到监听调音台的作用。不仅整台QL调音台可作为监听以及I/O接口使用，模拟增益部分也可以从主扩声位的QL或CL调音台进行远程控制。还可对调音台接收到的模拟信号进行混音的同时，通过Dante等方式直接发送到多轨录音系统。因此提供了更多的连接可能性。

可共享I/O机架，却不用担心增益错误

QL系列

在多台调音台之间通过Dante网络功能和端对端功能共享输入口时，其中一个调音台上调节增益，可能会破坏另一台调音台上的混音平衡。增益补偿功能避免了这个问题的发生。增益补偿可以在数字阶段自动应用，让所有通过网络发送的信号的增益保持一致。

创造性调音所需的一切

QL系列

QL调音台包含一个虚拟处理机架，可让操作者像处理外接机架设备一样选择和跳线内部处理器。CL系列广受好评的高品质处理器已全部装备到QL调音台。声音塑形工具待命供您操作。

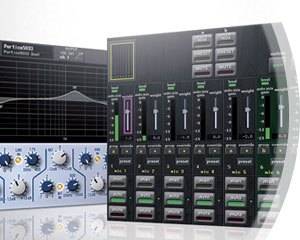

Premium机架

QL系列

包括被世界录音棚广泛使用的Portico处理器（与Rupert Neve Design合作开发）在内的多八个VCM效果器可以装载到虚拟机架，这相当于拥有了与外接模拟处理器同等的性能。更重要的是，将录音棚等?的声音品质和音乐化的音色移植到了现场扩声领域。

效果机架

QL系列

46个环境效果器和8个插入式效果器中，多可以将8种装载到QL的虚拟机架。这其中包含众多Yamaha REV-X混响效果器，协助处理复杂的调音。任何已装载的效果器都可以单独切换为图形EQ操作。

GEQ 机架

QL系列

GEQ机架为输出母线和其它母线中插入式图形EQ提供了理想的选择。多可以装载8个31段图形均衡器，其中任何一个都可以切换为双15段“Flex15GEQ”均衡器使用，可以从31段频率中控制任意15段频率。因此，8个机架插槽多可以同时容纳16个EQ处理器。可以通过GEQ机架，将Dan Dugan Automixer设备插入输入通道，为演讲等用途提供多16通道的自动混音处理能力。

两轨/多轨录音和回放

QL系列

无论希望用双轨录音或回放，还是全面的多轨录音/回放，在QL系列调音台上执行都易如反掌。可以直接用双轨录音，录制到标准USB闪存，也可以通过Dante正式以多轨录音方式录音到DAW软件。通过多轨录音形式更便于使用乐手未到现场时的“虚拟声音检查”功能，而双轨功能可以播放背景音乐和音效等。

方便的两轨录音可录制到USB闪存

QL系列

两轨录音时，前面板的USB端口插入标准USB闪存驱动器作为存储介质，能够将音频录制为MP3格式。无需使用任何外接录音器材，例如在演出结束之时，可将录音交给表演艺术家。闪存卡中保存的来自计算机或其它信号源的mp3、AAC或WMA格式文件同样可以作为BGM或音效进行播放，无需再使用额外的播放设备。

对多轨录音的稳定支持

QL系列

QL系列调音台甚至可以方便地执行现场多轨录音任务。通过Dante虚拟声卡软件，可将音频直接发送到连接在Dante网络中的Windows或Mac计算机。使用Steinberg Nuendo Live（另售）等计算机中运行的DAW软件，可以同时录音多达64轨的音频。另外，不但是创建专业品质现场录音的佳方式，也是创建用于“虚拟声音检查”音轨的佳方法。

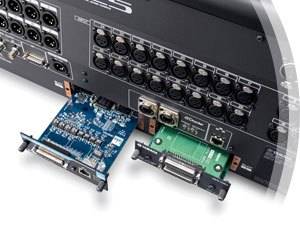

扩展能力和功能性

QL系列

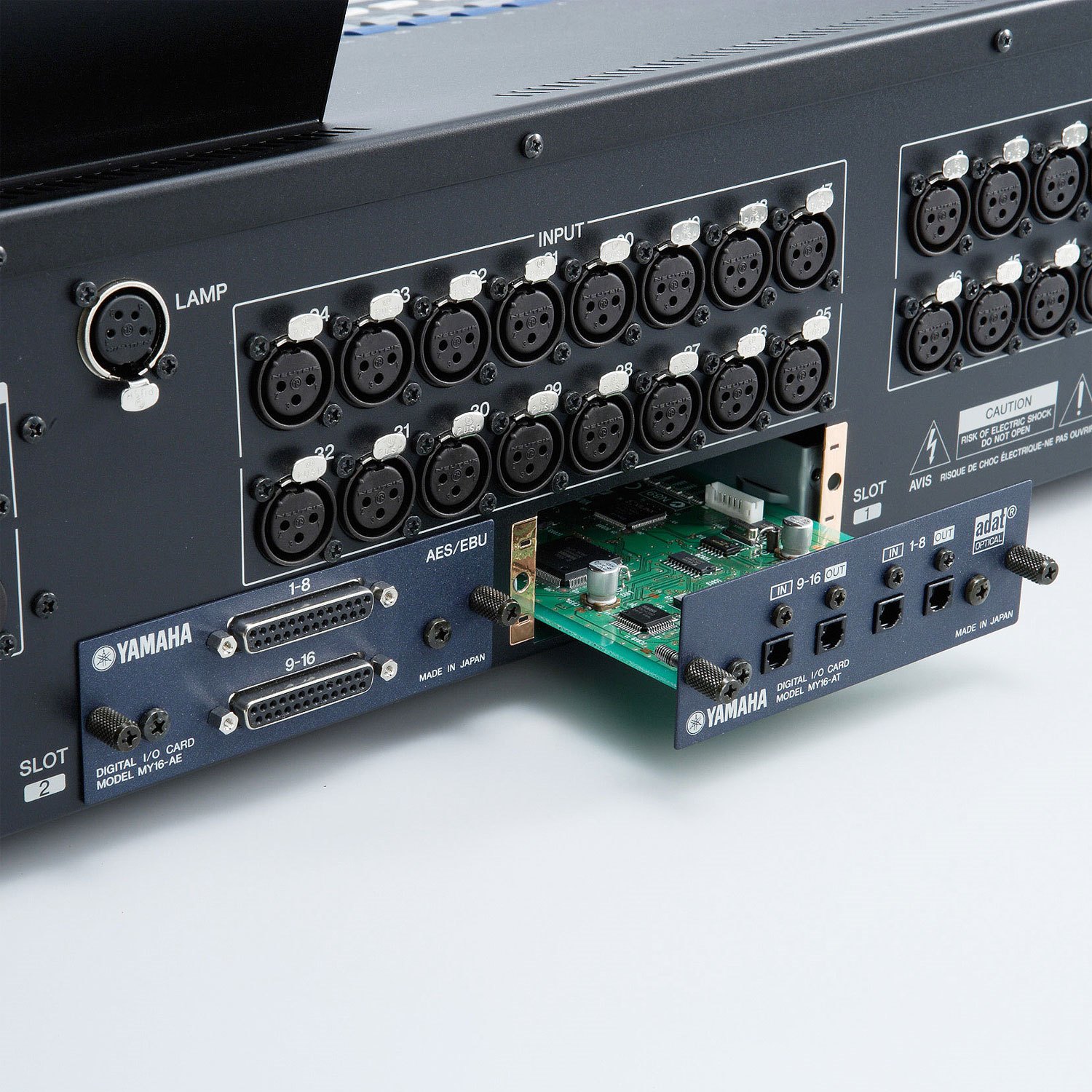

调音台I/O接口和功能是可以定制的，只需在Mini-YGDAI扩展槽中插入适合的Yamaha或第三方扩展卡即可实现。QL系列调音台带有双Mini-YGDAI插槽，可以接受同一产品线中超过30个类型的扩展卡。

大型系统的?联连接

QL系列

多台QL调音台可以通过MY16-AE等I/O卡进行?联，组成适用于超大型现场的多通道大型系统。QL调音台还可以?联到其它Yamaha数字调音台，如CL系列等，更灵活地组成大型系统。

Lake处理能力

QL系列

Lake处理能力已成为现场扩声领域中标准的音箱处理功能，只需通过MY卡插槽，该功能即可轻松地添加到QL调音台中。MY8-LAKE扩展卡是Yamaha和Lab.gruppen公司合作开发的产物，提供了Mesa EQ、Ideal Graphic EQ、Linear Phase EQ以及其它多种处理功能，无论任何应用环境的场地、尺寸、声学条件或音箱类型，也能获取理想的调音结果。具备对称曲线的Mesa EQ可以插入输入通道，作为创新的音响塑形工具和音箱处理工具使用。无限可能。Lake Controller计算机应用程序，可以集中管理和控制系统中的所有Lake设备，同时能与Smaart声学测量工具软件良好结合，高效地实现音箱的总体调音。

紧密结合iPad和计算机的能力

QL系列

使用iPad版本的“QL StageMix”应用，可以从观众席或舞台等位置进行远程调音。QL5甚至带有支架，可以在其面板左侧支撑一台iPad，让iPad和谐地与QL界面融为一体。另外，通过Windows和Mac计算机的“QL Editor”应用程序，也可以用计算机在线或离线设置调音台的参数。QL Editor是一种管理场景和跳线列表数据的理想方法，比如键盘输入能力是一种省时省力的输入通道名称的方法。同时使用QL StageMix和QL Editor软件，能够大大节省时间。

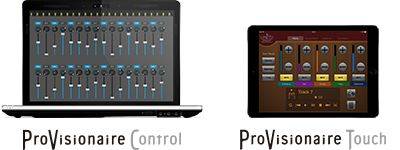

智能灵活的设计，用户自定义控制面板

QL系列

无需特别的编程技能。直观的界面可以帮助用户轻松创建用于音量控制的推子以及通道切换开关。屏幕上还有各种图形元素供调用。该控制面板是个人用户的理想之选。此外，ProVisionaire Touch 以及 ProVisionaire Control同样可以控制MTX以及MRX系列处理器，XMV系列功放，R系列接口箱（ADDA），各类参数可以方便地汇总于同一个屏幕中显示。

今日的混音数据是明天的演出

QL系列

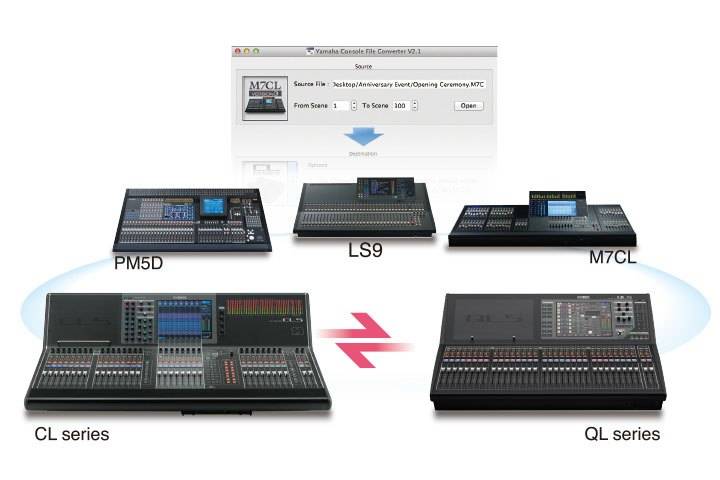

由于QL和CL系列的混音数据是相互兼容的，因此某一类型调音台上创建的数据可以直接在另一台上读取和使用。一个任务中耗费大量时间和精力设置所得的混音数据，可以在另一个任务中利用起来。另一方面，Yamaha的Console File Converter（调音台文件转换器）还提供了与PM5D、M7CL、LS9等调音台的兼容能力。您所有精心创建的调音数据，都可以在未来的相似情景中使用。

专为现场扩声优化的特点

QL系列

尽管每个调音师都有自己习惯的使用方式，但根据大量来自专业音频领域的反馈信息，仍可提供一套专门满足严格的现场调音工作的功能特点。

300个场景记忆

QL系列

多达300个调音台设置可以存储为“场景” 并能调出， 另外还支持场景预览，并能独立从USB存储器存取场景。

多用途的输入和输出延迟

QL系列

输入通道上高1000毫秒的延迟可以实现精确的话筒相位补偿，而输出端口上高1000毫秒的延迟非常利于音箱距离补偿和房间的声音调整。

丰富的EQ和动态处理器

QL系列

所有通道都带有4段参数EQ和2个动态处理器（每个输出口一个动态处理器）。还可以为带通滤波器型EQ选择咝声消除器。

16个DCA编组

QL系列

16个DCA编组能力可以灵活地将多个输入通道进行编组，实现同时控制。

8个静音编组

QL系列

通过Dimmer Level功能，多个通道都可以分配到任意8个静音编组，实现快速静音或取消静音。

12个用户自定义键

QL系列

包括推子发送（Sends on Fader）、击拍速度（Tap Tempo）和选定设置（Set by Sel）在内的大量功能都可以分配到12个用户自定义键，实现快速访问。

多级用户秘钥设置

QL系列

多级别用户秘钥可以存储到USB闪存或调音台内部，起到限制初级用户或防止意外操作的作用。

5进/5出GPI接口

QL系列

5进/5出的GPI接口可以让QL调音台响应来自外接交换机的输入信号，也可以切换发送到外接设备的信号的打开/关闭状态。

帮助文件

只需点击屏显的“Help”按钮，即可进入内置的操作手册。可以直接通过调音台的屏幕载入所有必要信息，这样无需时刻带着打印的手册。

QL/CL 技术参数

QL5 QL1 CL5 CL3 CL1
混音能力 输入混音通道 64 单声道 + 8 立体声 32 单声道 + 8 立体声 72 单声道 + 8 立体声 64 单声道 + 8 立体声 48 单声道 + 8 立体声
混音母线 16 24
矩阵母线 8 (支持输入到矩阵) 8 (支持输入到矩阵)
立体声母线 1 1
单声道 1 1
监听 1 1
本地接口 模拟输入 32 16 8
模拟输出 16 8 8
MY扩展槽 2 3
Dante I/O 主 / 从 主 / 从
数字输出 1 (AES/EBU) 1 (AES/EBU)
GPI 5 in / 5 out 5 in / 5 out (CL V1.11 or later)
字时钟 I/O Yes Yes
MIDI I/O In / Out In / Out
外部冗余 PSU No 可选配 PW800W
电平表桥 No 输出电平表 内建 可选配 MBCL
以太网连接 Yes Yes
AC 接口 V-Lock Type V-Lock Type
场景存储 场景数 300 300
调用安全 Yes Yes
焦点调用 Yes Yes
淡化时间 Yes (0s ~ 60s) Yes (0s ~ 60s)
预览 Yes Yes (CL V1.51 or later)
可选调用/保存 Yes Yes (CL V1.7 or later)
Tactile 控制键 No (屏幕显示) Yes
输入通道功能 增益补偿 Yes Yes
数字增益 Yes (-96dB ~ +24dB) Yes (-96dB ~ +24dB)
衰减 -96dB ~ 0dB -96dB ~ 0dB
高通滤波器 20Hz ~ 600Hz, -6 or -12dB/oct Selectable 20Hz ~ 600Hz, -6 or -12dB/oct Selectable (CL V1.51 or later)
PEQ 4 Band Full PEQ
(RTA overlay support in QL V3.0 or later, New EQ Algorithms support in QL V4.0 or later) 		4 Band Full PEQ
(RTA overlay support in CL V3.0 or later, New EQ Algorithms support in CL V4.0 or later)
动态 1 Gate / Ducking / Compressor / Expander Gate / Ducking / Compressor / Expander
动态 2 Compressor / Compander-H / Compander-S / De-esser Compressor / Compander-H / Compander-S / De-esser
输入延时 Yes (0ms ~ 1000ms) Yes (0ms ~ 1000ms)
DCA 编组 16 16
静音编组 8 8
插入数量 2 2 (CL V2.0或者之后版本)
Direct Out Yes Yes
输出通道功能 PEQ 4 段 Full PEQ 4 段 Full PEQ
动态 1 Compressor / Expander / Compander-H / Compander-S Compressor / Expander / Compander-H / Compander-S
静音编组 8 8
插入数量 2 2 (CL V2.0或者之后版本)
Premium 机架 Premium 机架数 8 8
可加载设备 RND Portico5033 / RND Portico5043 / U76 / Opt-2A / EQ-1A / Dynamic EQ RND Portico5033 / RND Portico5043 / U76 / Opt-2A / EQ-1A / Dynamic EQ
效果机架 效果机架数 8 8
效果程序数 54 54
可加载设备 Effect / 31BandGEQ / Flex15GEQ Effect / 31BandGEQ / Flex15GEQ
GEQ 机架 GEQ 机架数 8 16
可加载设备 31BandGEQ / Flex15GEQ / Dugan Automixer 31BandGEQ / Flex15GEQ
Dante I/O 通道数 64 in / 64 out 32 in / 32 out 64 in / 64 out
调音台可发现 I/O 设备数量 *1 127 63
可装载 I/O 设备数量 *2 24 24
可实现 HA 远程控制的 I/O 设备数量*2 8 8
从调音台进行Dante配线 Yes Yes
录音 USB 存储录音 Yes Yes
DVS 录音 Yes (DVS 同捆) Yes (DVS 以及 Nuendo Live 同捆)
其他功能 端到端 Yes No
输出端口延时 Yes (0ms ~ 1000ms) Yes (0ms ~ 1000ms)
?联 Yes (通过 MY 卡槽) Yes (通过 MY 卡槽)
用户层 Yes Yes
帮助文件 Yes Yes (CL V1.51以及之后版本)
通道连接 Yes Yes
通道复制/移动 Yes Yes
用户界面 显示屏 10 英寸触摸面板 10 英寸触摸面板
Centralogic 部分 No Yes
推子 32 + 2 16 + 2 16 + 8 + 8 + 2 16 + 8 + 2 8 + 8+ 2
选定通道编码器 Gain, HPF, PEQ (controls for a selected band), Dynamics 1/2(Threshold only), Pan Gain, HPF, PEQ (controls for 4 bands), Dynamics 1/2(Threshold only), Pan, Mix/Matrix Sends
通道编码器 No Yes (for Gain, Send Level, or an assigned parameter)
通道名 / 颜色 显示屏 Yes Yes
用户推子库 Yes (customized for all faders in a lump) Yes (customized for each fader section)
用户自定义键 12 16
用户自定义旋钮 4 (on-screen) 4
触摸和转动旋钮 Yes Yes (使用用户自定义旋钮)
监听电平旋钮 Yes (屏幕显示) Yes
木质手托 No Yes
iPad 支架 Yes No Yes No
机架安装 No Yes No
软件 编辑器 QL Editor (Win/Mac) CL Editor (Win/Mac)
StageMix QL StageMix (iPad app) CL StageMix (iPad app)
调音台文件转换器 Yes (Win/Mac) Yes (Win/Mac)

*1) 这是Dante SETUP 的ONLINE DEVICE LIST 中显示的最大I/O 设备数量。只有列表中显示的设备才可从调音台进行装载。
*2) REMOTE HA ASSIGN 窗口中的每个机架可以拥有最多32个通道。

一般技术规格 QL5/ QL1

QL5 QL1
采样率 内部 44.1kHz / 48kHz 44.1kHz / 48kHz
外部 44.1kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm), 48kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm) 44.1kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm), 48kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm)
信号延迟 低于 2.5ms, INPUT 到 OMNI OUT, Fs= 48kHz 低于 2.5ms, INPUT 到 OMNI OUT, Fs= 48kHz
推子 100mm 电动推子, 精度=1024档, +10dB 到–138dB, –∞dB 全部推子 100mm 电动推子, 精度=1024档, +10dB 到–138dB, –∞dB 全部推子
总谐波失真 低于 0.05% 20Hz-20kHz@+4dBu into 600Ω, INPUT 到 OMNI OUT, 输入增益= Min. 低于 0.05% 20Hz-20kHz@+4dBu into 600Ω, INPUT 到 OMNI OUT, 输入增益= Min.
频率响应 +0.5, -1.5dB 20Hz-20kHz, 以 +4dBu output @1kHz, INPUT 到 OMNI OUT 为参考 +0.5, -1.5dB 20Hz-20kHz, 以 +4dBu output @1kHz, INPUT 到 OMNI OUT 为参考
动态范围 112dB typ.: DA 转换器 / 108dB typ.: INPUT 到 OMNI OUT, 输入增益 = Min. 112dB typ.: DA 转换器 / 108dB typ.: INPUT 到 OMNI OUT, 输入增益 = Min.
嗡音和噪声 平均输入噪声 -128dBu typ., Equivalent Input Noise, Input Gain=Max -128dBu typ., Equivalent Input Noise, Input Gain=Max
冗余输出噪声 -88dBu, Residual output noise, ST master off -88dBu, Residual output noise, ST master off
串扰 -100dB*1, 相邻 INPUT/OMNI OUT 通道, 输入增益 = Min. -100dB*1, 相邻 INPUT/OMNI OUT 通道, 输入增益 = Min.
电压 100-240V 50/60Hz 100-240V 50/60Hz
功耗 200W 135W
外观尺寸 W 828mm(32.6in) 468mm(18.4in )
H 272mm(10.7in) 272mm(10.7in)
D 563mm(22.2in) 562mm(22.1in)
净重 21.8kg(48.1lb) 14.7kg(32.4lb)
包含附件 使用说明书, 防尘罩, 电源线, DVS 虚拟声卡许可证卡 使用说明书, 电源线, DVS 虚拟声卡许可证卡
可选附件 Mini-YGDAI 卡 *2 , 鹅颈灯 LA1L, Nuendo Live 机架安装套件 RK1, Mini-YGDAI 卡 *2 , 鹅颈灯LA1L, Nuendo Live
其他 操作温度范围: 0 - 40℃, 存放温度范围: -20 - 60℃ 操作温度范围: 0 - 40℃, 存放温度范围: -20 - 60℃
  • 串扰@1kHz : 使用 22kHz, 30dB/Oct 滤波器测量串扰。
  • 总谐波失真 : 使用 80kHz, 18dB/Oct 滤波器测量总谐波失真。
  • 嗡音与噪声 : 使用 A 加权滤波器测量嗡音与噪声。

模拟输入特性

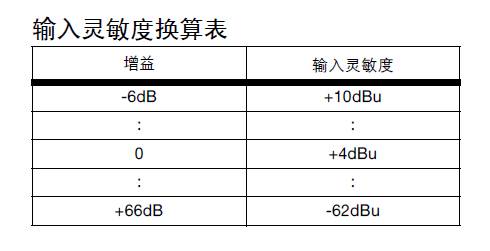

输入接口 GAIN 输入阻抗 信号源阻抗 输入电平 接口
灵敏度*1 标称 失真前大
INPUT
1-32 *6 		+66dB 7.5 kΩ 50-600 Ω
Mics &
600 ΩLines 		–82dBu
(61.6μV) 		–62dBu
(0.616mV) 		–42dBu
(6.16mV) 		XLR-3-31 型
(平衡) *2
–6dB –10dBu
(245mV) 		+10dBu
(2.45V) 		+30dBu
(24.5V)

*1. 灵敏度是当所有推子和电平控制器设定为大值时，以+4dBu (1.23V)或以定义电平输出所需的输入电平。
*2. XLR-3-31接口为平衡型插孔（1=地线，2=火线，3=零线）。
*3.所有规格下0 dBu=0.775 Vm
*4. 所有AD转换器都使用24位线性，128次过采样。
*5. INPUT接口带有+48V DC（幻象电源）插孔，可以从调音台软件中单独打开/关闭。
*6. QL1: INPUT1-16

模拟输出规格

输出接口 输出阻抗 负载阻抗 大输出
电平*5 		输出电平 接口
定义电平 大无失真电平
OMNI
OUT 1-16 *7 		75 Ω 600 Ω
线路 		+24dB
(默认) 		+4dBu
(1.23V) 		vt+24dBu
(12.3V) 		XLR-3-32 型
(平衡) *1
+18dB –2dBu
(616mV) 		+18dBu
(6.16V)
PHONES 15 Ω 8 Ω
Phones型 		- 75mW *6 150mW 立体声 Phone
型插孔(TRS)
(非平衡)*2
40 Ω
Phones型 		- 65mW *6 150mW

*1. XLR-3-32接口为平衡型插孔（1=地线，2=火线，3=零线）。
*2. 立体声耳机口的PHONE型接口为平衡型插孔（尖=LEFT，环=RIGHT，套= GND）。
*3. 在这些规格中， 0 dBu = 0.775Vrms。
*4. 所有的DA转换器使用24位线性，128次过采样。
*5. 调音台内置有开关，可以切换大输出电平。
*6. 这是通过PHONES LEVEL旋钮设置到低于大位置10 dB时测得的数值。
*7. QL1：OMNI OUT 1-8

数字输入/输出特性

接口 格式 数据长度 电平 音频 接口
主/从 Dante 24bit 或 32bit 1000Base-T 64ch 输入/64ch
输出@48kHz *1 		EtherCON Cat5e

*1. QL1: 32ch 输入/32ch 输出@48kHz

数字输出规格

接口 格式 数据长度 电平 接口
DIGITAL OUT AES/EBU AES/EBU 专业使用 24bit RS422 XLR-3-32 型 (平衡)*1

*1. XLR-3-32接口为平衡型插孔（1=地线，2=火线，3=零线）。

I/O SLOT (1-2) 规格

每个I/O 插槽都可接受Mini-YGDAI 卡。
只有插槽1 具有串行接口。

控制器I/O 规格

接口 格式 电平 接口
MIDI IN MIDI - DIN 接口 5P
OUT MIDI - DIN 接口 5P
WORDCLOCK IN - TTL/75 Ω terminated BNC 接口
OUT - TTL/75 Ω BNC 接口
GPI (5IN/5OUT) - - D Sub 接口 15P(母头) *1
NETWORK IEEE802.3 10BASE-T/100Base-TX RJ-45
LAMP (QL5: x 2, QL1: x 1) - 0V-12V XLR-4-31 型*2
USB HOST USB 2.0 - USB A 接口 (母头)

*1. 输入插针：TTL 电平，w/内部pull-up（47kΩ）输出插针：Open drain输出（Vmax=12V，大沉降电流/pin=75mA）功耗插针：输出电压Vp=5V，大输出电流=300mA
*2. 4 pin=+12V，3 pin=GND，照明灯标称功率：5W，亮度（电压）可通过软件调节。

固件及软件

名称 操作系统 大小 最后更新
QL1 Firmware V5.90 - 21.2MB 2025-03-13
QL5 Firmware V5.90 - 21.2MB 2025-03-13
Rio1608-D3 Firmware V1.02 - 57.4MB 2025-03-13
Rio3224-D3 Firmware V1.02 - 57.4MB 2025-03-13
Yamaha Console Extension V3.6.0 for Mac macOS 14, 13(Intel/Apple silicon) Mac 1.1MB 2024-12-19
Yamaha Console Extension V3.6.0 for Win 11/10/8.1(64-bit) Win 2.7MB 2024-12-19
Console File Converter V6.0.0 for Win 11/10 Win 103.9MB 2024-01-11
Console File Converter V5.2.1 for Mac macOS 13, 12, 11 (Intel/Apple silicon), 10.15-10.13 Mac 15.9MB 2023-08-02
QL Editor V5.8.1 for Mac macOS 13, 12, 11(Intel/ Apple silicon with Rosetta 2) Mac 39.4MB 2023-04-04
QL Editor V5.8.1 for Win 11/10 Win 32.4MB 2023-04-04
QL Series Help File V5.10 — 880KB 2018-12-06
Dante Virtual Soundcard — — 2017-02-20
Yamaha Console Extension V2.0.0 for Win8.1/8/7(32-bit) Win 5.7MB 2014-07-10

早前版本

名称 操作系统 大小 最后更新
R Remote V6.0.0 for Mac macOS 14, 13, 12, 11(Intel/Apple silicon with Rosetta 2) Mac 22.4MB 2025-03-13
R Remote V6.0.0 for Win 11/10 Win 23.6MB 2025-03-13
RMio64-D Firmware V5.85 for updating with R-Remote - 29.7MB 2023-08-22
RSio64-D Firmware V5.85 - 18.2MB 2023-08-22
Rio1608-D2 Firmware V1.85 - 18MB 2023-05-11
Rio3224-D2 Firmware V1.85 - 18MB 2023-05-11
Rio1608-D Firmware V5.80 - 4.8MB 2022-12-06
Rio3224-D Firmware V5.80 - 4.8MB 2022-12-06
Ro8-D Firmware V5.80 - 4.8MB 2022-12-06
Dante Virtual Soundcard — — 2017-02-20

早前版本

名称 操作系统 大小 最后更新
ProVisionaire Control PLUS V1.1.0 / ProVisionaire Kiosk V1.1.0 for Win 11/10 Win 698.2MB 2025-01-17
ProVisionaire Edge V1.2.0 for Win11/10 Win 409MB 2024-06-12

早前版本

EQ Presets for Ultimate Ears In-ear Monitors

QL系列

EQ presets for the Ultimate Ears UERM, UE11, UE18, UE4, UE5, UE7, and UE900 in-ear monitors.

产品手册

QL系列

CL/QL V3 & RMio64-D

QL系列

QL Brochure

产品说明书

名称 中文 English English
CL/QL Series & CL/QL Editor V4.1 Supplementary Manual — [8.14MB] [3MB]
CL/QL Series & CL/QL Editor V4.5 Supplementary Manual — [413KB] [219KB]
ProVisionaire Touch Setup Guide — — [7.2MB]
Console File Converter User Guide — — [1.2MB]
Dante Controller V3.5.x User Guide — — [2.1MB]
MonitorMix User Guide — — [2.3MB]
ProVisionaire Control Setup Guide — — [5.9MB]
QL Editor Installation Guide [English] — — [549KB]
QL Editor Owner's Manual [English] — — [11.9MB]
QL StageMix V7 User Guide — — [9MB]
QL5/QL1 Firmware Update Guide — — [580KB]
QL5/QL1 Owner's Manual — [11MB] [9.3MB]
QL5/QL1 V1.0 Reference Manual — [8.88MB] [7.6MB]
QL5/QL1 V3.0 Owner's Manual — [10.1MB] [9.3MB]
QL5/QL1 V3.0 Reference Manual — [12.3MB] [10.8MB]
QL5/QL1 V3.1 Supplementary Manual — [2.31MB] [1.7MB]
QL5/QL1 V4.0 Owner's Manual — [17.3MB] [7.2MB]
QL5/QL1 V4.0 Reference Manual — [11MB] [11.4MB]
QL5/QL1 Yamaha Console Extension Installation Guide — — [49KB]
Ri8-D/Ro8-D Firmware Update Guide — — [819KB]
Ri8-D/Ro8-D Owner's Manual — [1.83MB] [4.2MB]
Rio3224-D/Rio1608-D Owner's Manual — [5.47MB] [4.9MB]
Rio3224-D/Rio1608-D Update Guide — — [827KB]
Rio3224-D2/Rio1608-D2 Owner's Manual — [6.59MB] [5.1MB]
Yamaha Console Extension Installation Guide — — [49KB]

其他（工程数据参数等）

名称 中文 English English
CL & QL External Surround Metering Guide — — [2.6MB]
Data Sheet (QL Series) — — [5MB]
Data Sheet (QL1) — [3.4MB] —
Data Sheet (QL5) — [3.6MB] —
Data Sheet (Ri8-D) — [595KB] —
Data Sheet (Rio1608-D) — [1.3MB] —
Data Sheet (Rio3224-D) — [2MB] —
Data Sheet (RK1) — [238KB] —
Data Sheet (RMio64-D) — [1.2MB] —
Data Sheet (Ro8-D) — [573KB] —
Data Sheet (RSio64-D) — [6.6MB] —
MIDI Paramete Change List (CL/QL) — — [5.1MB]
QL Series Block Diagram — — [143KB]
QL Series Help File V3.0.0 — — [310KB]

基本参数

设置及操作

现场录音

兼容性

sitemap、地图
