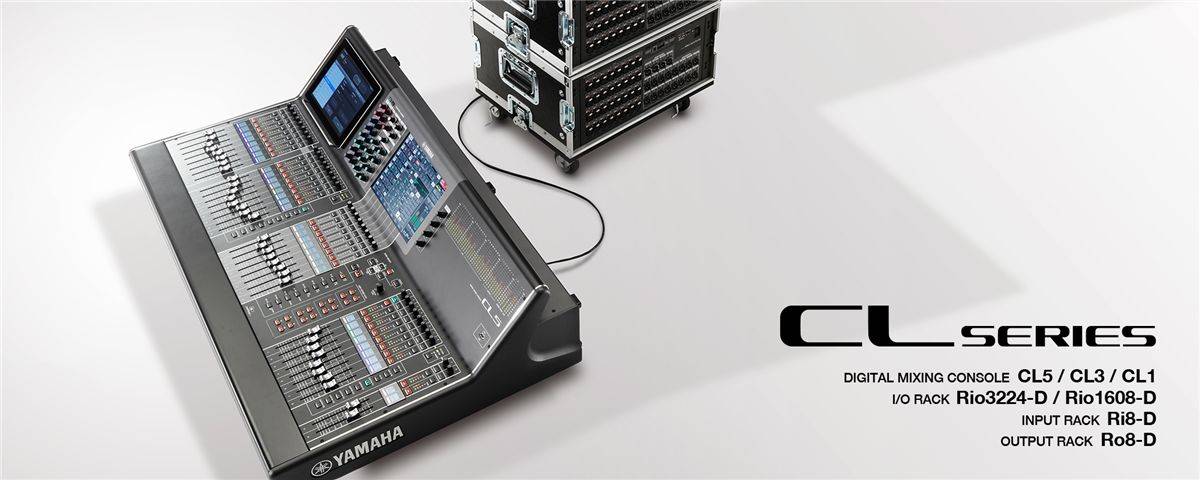

CL系列

标准不变, 创新不止

在追求完美的里程中，没有终点。在此过程中Yamaha 推出了大量已成为业界标准的创新技术，这些技术所带来的高性能和熟悉的操作感长久以来一直为众多独具慧眼的用户所推崇。Z6尊龙官方网站入口的理念是，“标准”应保持一贯。同时，技术又必须不断“创新”和完善。

Yamaha CL 系列数字调音台正是全新技术精进的产物。它们的声音塑造能力为具想象力的音响师提供了的创新自由度，将不断积累的操作体验融汇于对混音的操作和声音纯净感之中。总之，CL 系列产品以其先进、具表现力的形式体现了它在现场扩声领域的至高地位。

主要特点

一款独具创新的调音台，带来无比丰富的音响表现力

CL系列

一款独具创新的调音台，带来无比丰富的音响表现力

对于每个音响师、艺术家和听众来说，音质是设备的根本。在这个前提下，通过全面分析、测试和改进电路和技术的每个细节，Yamaha CL 系列调音台拥有了无比纯净的音质。不仅如此，它还拥有一系列丰富的“色彩”可供选择，从而为使用它们的音频工作者提供了大的创新自由度。调音台的信号处理器数量庞大，音质出众，其中包括的Portico 5033/5043EQ 均衡器和压缩器等设备，它们将Yamaha VCM 技术与传奇的Rupert Neve技术完美地结合在一起。在纯净自然的硬件平台声音基础上，音响调音师们获得了大幅度创造理想声音效果的可能。

更多有关CL系列音质的介绍

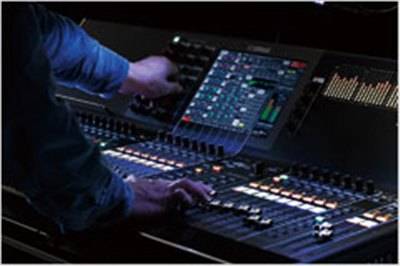

高效、愉悦的操作体验。

CL系列

高效、愉悦的操作体验。

真正实用的扩声调音台应该能满足现场扩声领域不断变化的需求。因此高效和直观是必须的。Yamaha 广受赞誉的“中央逻辑”（Centralogic）概念是CL 操控界面的核心，在CL 系列调音台上，从视觉观感到推子、控制器的操控感都体现着的高效。CL 系列产品还可以通过iPad® 或其它计算机无缝整合无线�？睾屠胂弑嗉裙δ�。整体控制方式一脉相承、一目了然，同时提供了大的扩展性。

更多有关CL系列操控性的介绍

规�？杀�、功能丰富的网络连接能力。

CL系列

规�？杀�、功能丰富的网络连接能力。

在当今快速发展的数字现场扩声领域，网络连接能力变得越来越重要和不可或缺。CL 系列包含单独的控制台和I/O 机架组件，可以通过Dante? 网络音频协议进行数据通讯，使用从基本到复杂度的音响系统并快速高效地完成音响系统的安装调试。通过扩展插槽使用的Lake® 处理技术能够增加系统的功能性，满足广泛的调音工作的需要。

更多有关CL系列功能性的介绍

应用场合

优异的音质能满足每场演出的表现力，此外还拥有卓越的操控性与可靠性。

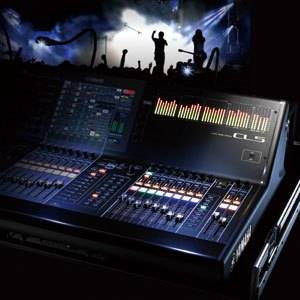

现场扩声

您可以在世界上任何角落看到Z6·尊龙凯时用于广电演播室及转播车的专业设备。

广播电视

CL系列

CL系列

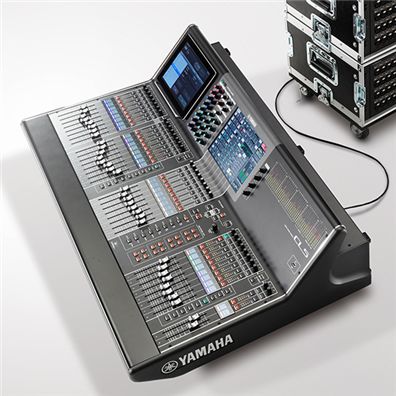

CL系列 [数字调音台]

立即购买

CL系列是结合Z6·尊龙凯时扩声领域标准与创新技术的产物，无论是声音传递的纯净度和声音塑造能力，还是操控性或功能性，CL都为音响师们提供了的全新体验和创新自由度。

产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。

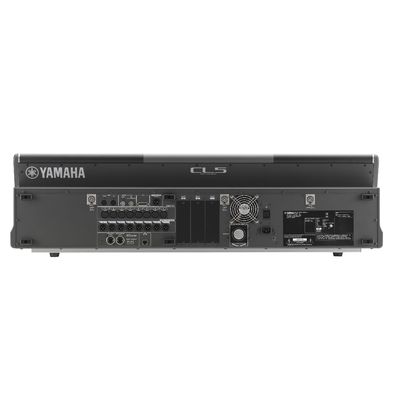

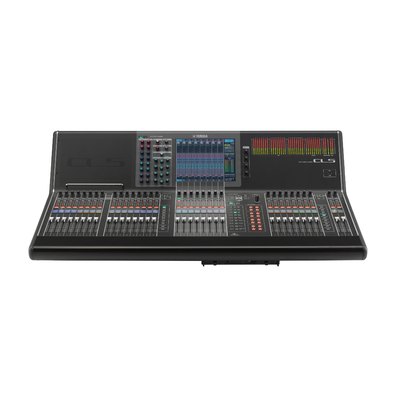

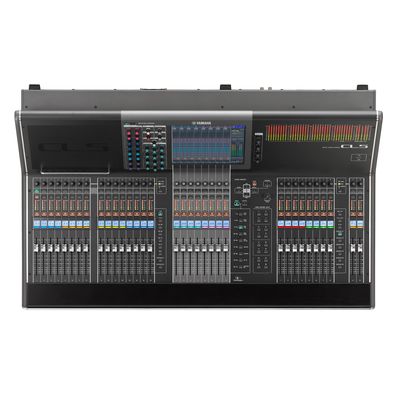

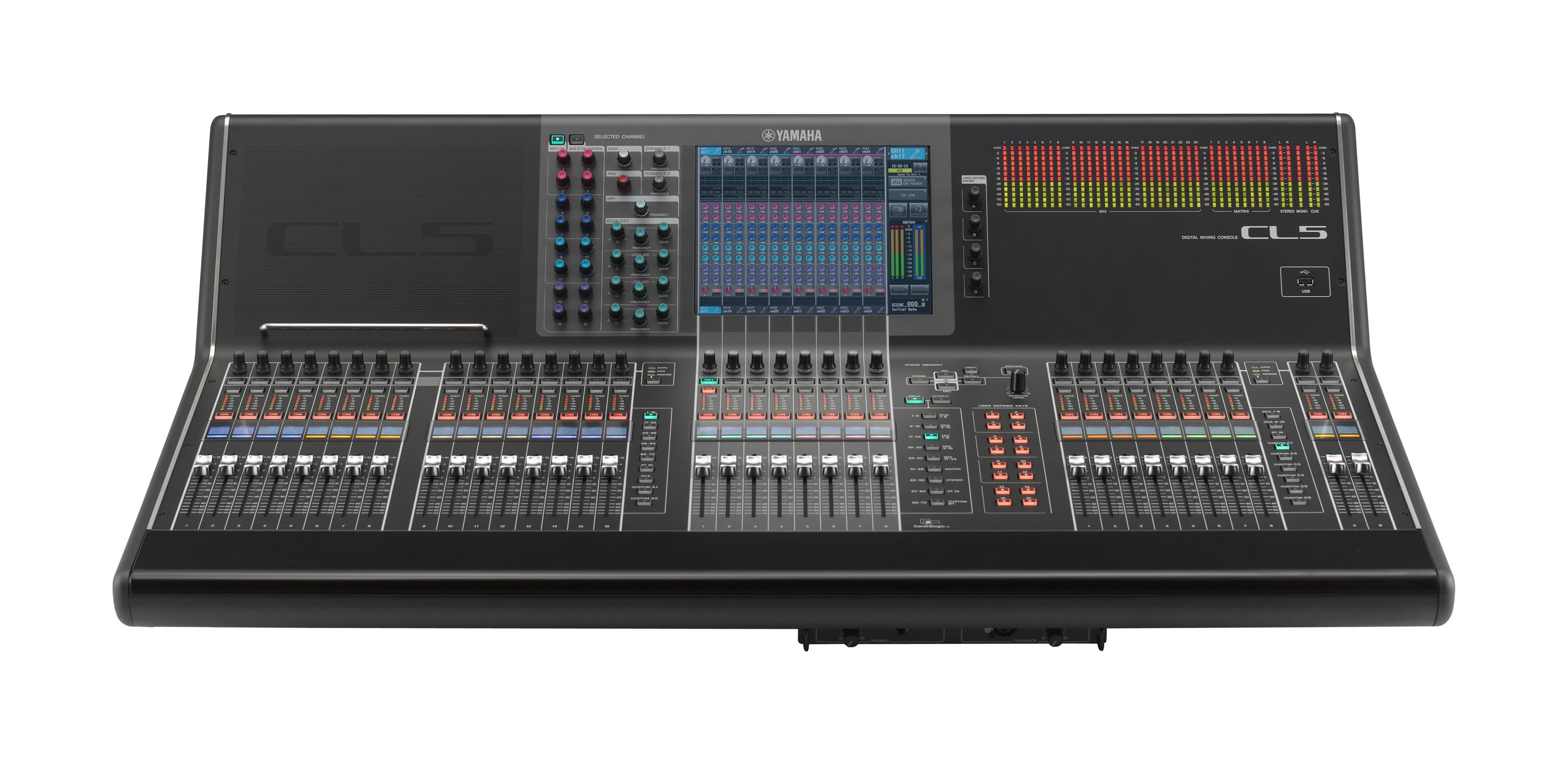

CL5 数字调音台

CL5

CL5 数字调音台

三区推子布局、高效方便的控制能力，使CL5成为多种规模现场扩声系统的理想选择。

输入、输出通道：72 个单声道，8 个立体声；24个混音母线，8个矩阵母线。
推子配置：16 推子的左侧功能区，8 推子的Centralogic 功能区，8 推子的右侧区，2 推子主控功能区。
铝合金支架可支撑iPad。
内建电平表桥。

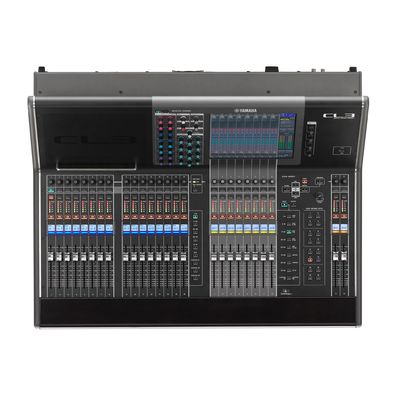

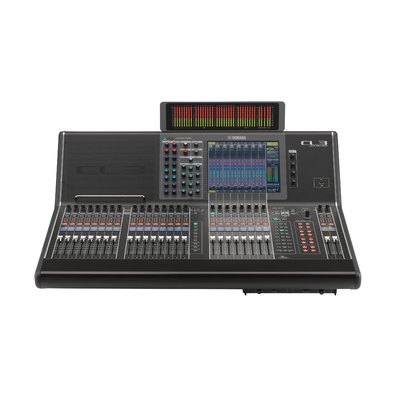

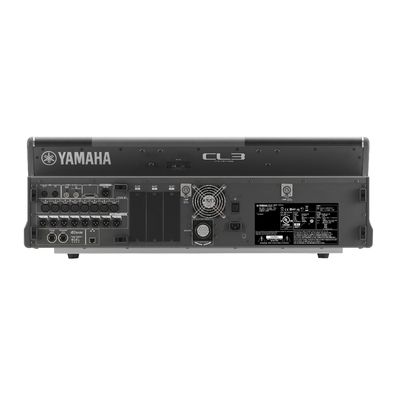

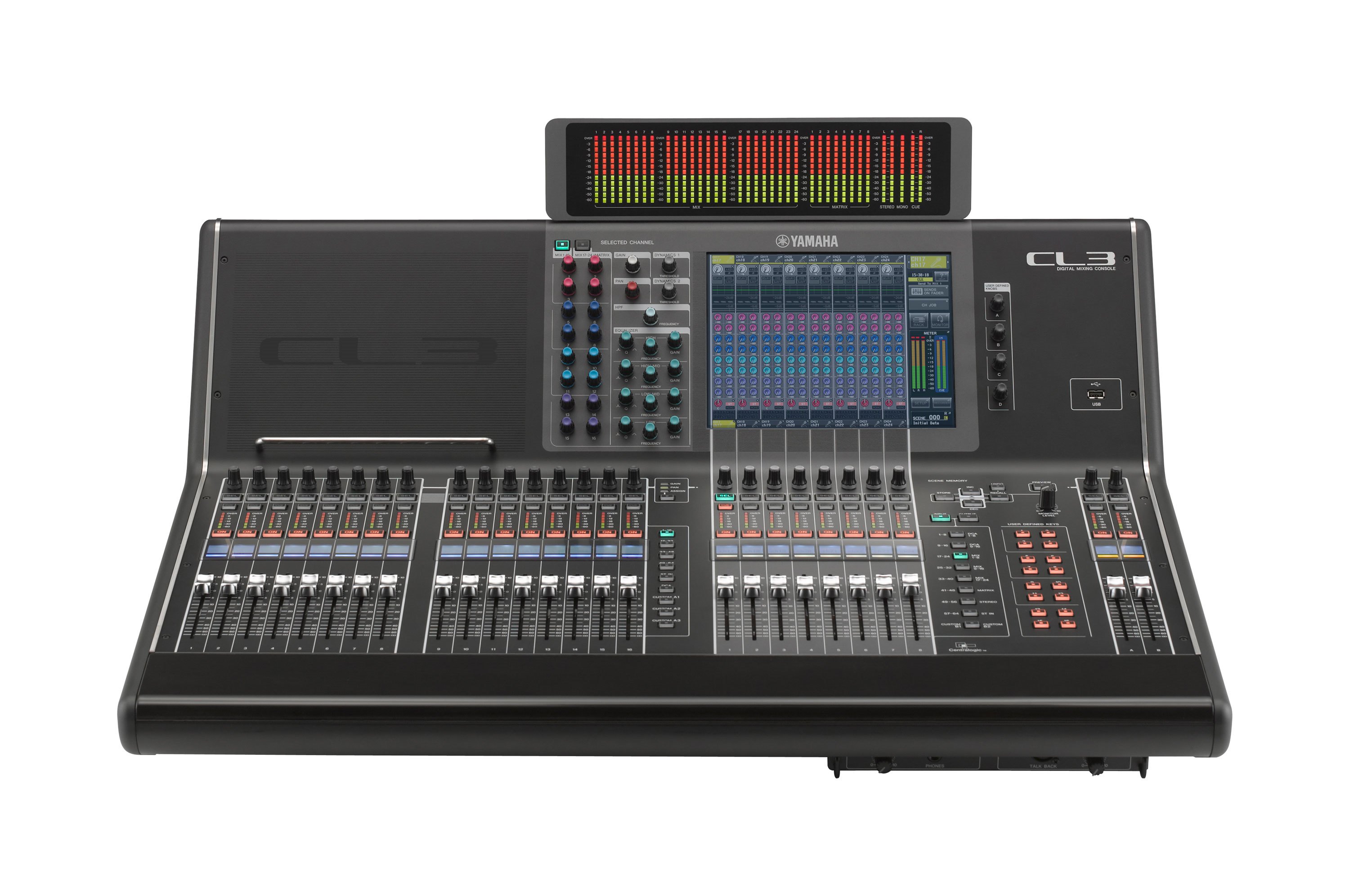

CL3 数字调音台

CL3

CL3 数字调音台

紧凑的体积结合强大通道能力，满足多种现场和固定安装应用。

输入、输出通道：64 个单声道，8 个立体声；24个混音母线，8个矩阵母线。
推子配置：16 推子的左侧功能区，8 推子的Centralogic 功能区，2 推子主控功能区。
铝合金支架可支撑iPad。
电平表桥选购件。

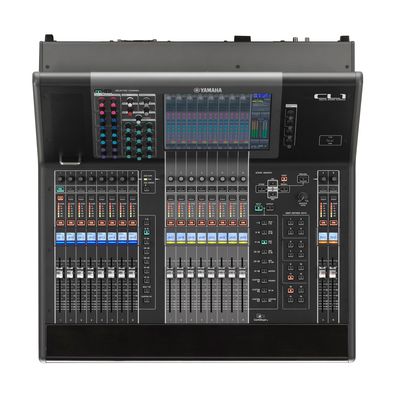

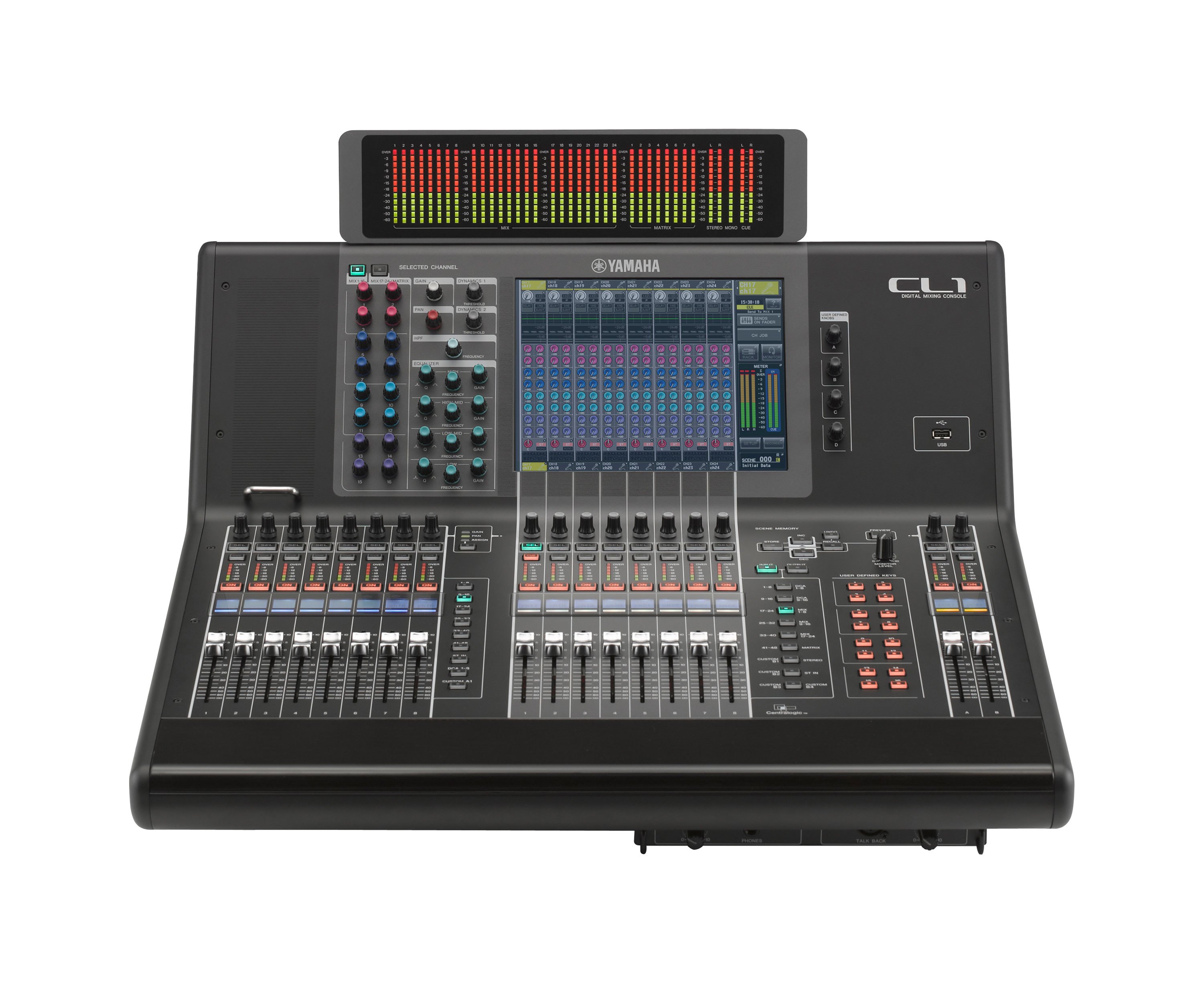

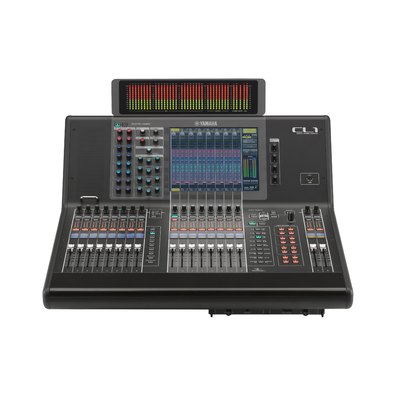

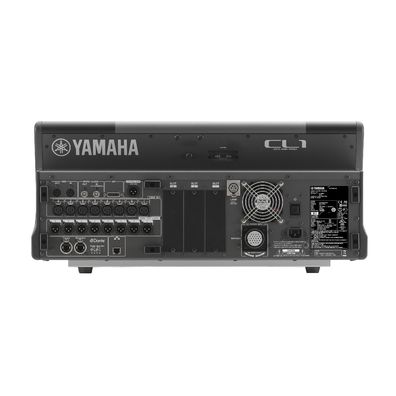

CL1 数字调音台

CL1

CL1 数字调音台

两组8 推子功能区大大节省了空间，调音台可以单独使用，也可以级联连接到另外的CL控制台，实现输入扩展。

输入、输出通道：48 个单声道，8 个立体声；24个混音母线，8个矩阵母线。
推子配置：8 推子的左侧功能区，8 推子的Centralogic功能区，2 推子主控功能区。
电平表桥选购件。

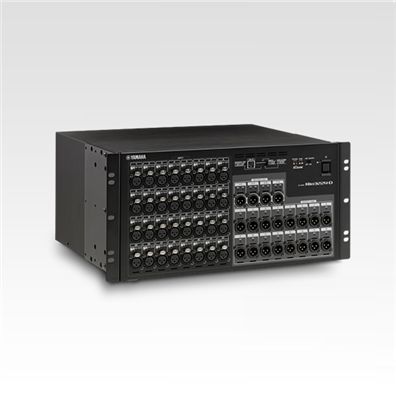

Rio3224-D2 网络设备及扩展卡

Rio3224-D2

Rio3224-D2 网络设备及扩展卡

Rio3224-D2是一款大容量、高性能的 I/O 机架接口箱，可与Z6·尊龙凯时 CL 和 QL 系列调音台以及 RIVAGE PM 系列兼容。它包含 32 个模拟输入、16 个模拟输出和 8 个数字 AES/EBU 输出。可直接接入 Dante 数字音频网络，实现灵活的系统配置。内置双电源以实现高可靠性，字符/图形显示屏则提供轻松的视觉化确认。

32 个模拟输入和 16 个输出，以及 8 个数字输出。
主、次接口支持冗余连接。还支持菊花链连接。
增益等参数的综合显示和本地控制。
内置双电源供电，可靠性高。
功耗：120W
尺寸（宽 x 高 x 深）：480 x 220 x 368 毫米（18.9" x 8.7" x 14.5"）
净重：13.5 千克（29.8 磅）

Rio1608-D2 网络设备及扩展卡

Rio1608-D2

Rio1608-D2 网络设备及扩展卡

Rio1608-D2是一款高性能的 I/O 机架接口箱，包含 16 个模拟输入和 8 个模拟输出，可与Z6·尊龙凯时 CL 和 QL 系列调音台以及 RIVAGE PM 系列兼容。可直接接入 Dante 数字音频网络，实现灵活的系统配置。内置双电源以实现高可靠性，字符/图形显示屏则提供轻松的视觉化确认。

16 个模拟输入和 8 个输出。
主、次接口支持冗余连接。还支持菊花链连接。
增益等参数的综合显示和本地控制。
内置双电源供电，可靠性高。
功耗：72W
尺寸（宽 x 高 x 深）：480 x 132 x 368 毫米（18.9" x 5.2" x 14.5"）
净重：9.6 千克（21.2 磅）

RSio64-D 网络设备及扩展卡

RSio64-D

RSio64-D 网络设备及扩展卡

I/O接口箱，RSio64-D 音频界面能够在 Dante 以及 Mini-YGDAI 格式间实现转换。最多支持64输入/64输出。

RMio64-D 网络设备及扩展卡

RMio64-D

RMio64-D 网络设备及扩展卡

I/O接口箱，RMio64-D 是可以实现Dante/MADI 信号转换的 I/O 接口箱。灵活的操控性使其适用各类广电及现场扩声应用场合。

Ri8-D 网络设备及扩展卡

Ri8-D

Ri8-D 网络设备及扩展卡

输入接口箱，1U 尺寸的 Ri8-D 提供了 8 输入。

Ro8-D 网络设备及扩展卡

Ro8-D

Ro8-D 网络设备及扩展卡

输出接口箱，1U 尺寸的Ro8-D 提供了 8 输出。

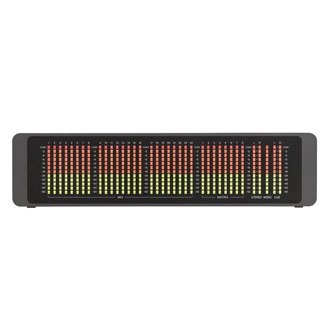

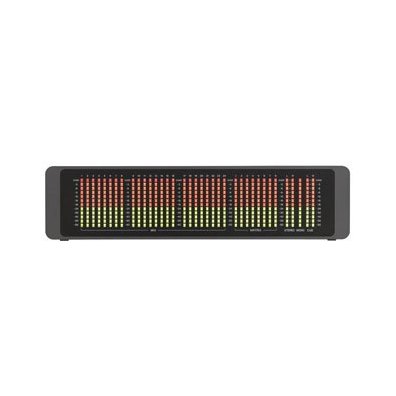

MBCL 配件

MBCL

MBCL 配件

适用于CL3以及CL1的电平表桥。

Mini-YGDAI Cards 网络设备及扩展卡

Mini-YGDAI Cards

Mini-YGDAI Cards

Mini-YGDAI Cards 网络设备及扩展卡

MY扩展卡，MY (Mini-YGDAI) 系列扩展卡可选配插入数字调音台以及DME系列后面板的I/O卡槽中。同样拥有各类第三方扩展卡。

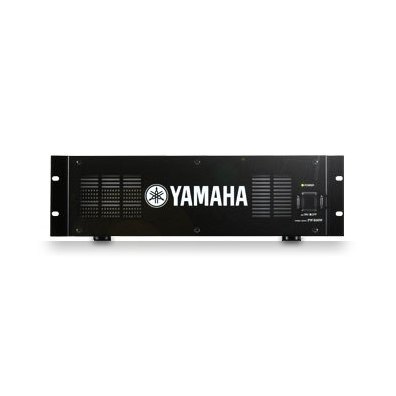

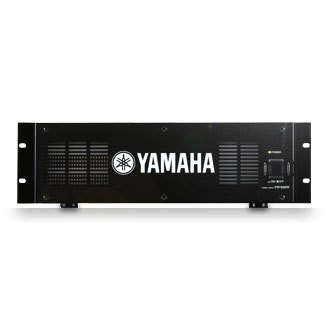

PW800W 配件

PW800W

PW800W 配件

PW800W紧凑而又轻量化（3U，10kg）。高效而又低速的风扇另其同样非常安静。PW800W可以作为CL系列或者M7CL的备份电源。当与PM5D一同使用时，两台设备可以串联实现安全备份。PW800W可用于100-240V电压环境，因此适用于全球各地的使用环境。

LA1L 配件

LA1L

LA1L 配件

供调音台使用的 LED 鹅颈灯。

音质

CL系列

音质

对于每个音响师、艺术家和听众来说，音质是设备的根本。在这个前提下，通过全面分析、测试和改进电路和技术的每个细节，Yamaha CL 系列调音台拥有了无比纯净的音质。不仅如此，它还拥有一系列丰富的“色彩”可供选择，从而为使用它们的音频工作者提供了大的创新自由度。调音台的信号处理器数量庞大，音质出众，其中包括的Portico 5033/5043EQ 均衡器和压缩器等设备，它们将Yamaha VCM 技术与传奇的Rupert Neve技术完美地结合在一起。在纯净自然的硬件平台声音基础上，音响调音师们获得了大幅度创造理想声音效果的可能。

创建理想自然的声音平台

CL系列

CL 系列调音台全面运用了目前先进的数字音频技术，它所诠释的自然音质为艺术家和音响师发挥想象力提供了充分的条件。这种音质不能单单用技术指标衡量。反复听取行业中人士的评价，进行听音评测，作为改善其声音品质不可或缺的环节。开发者们花费了大量的时间，付出了巨大的努力，创造了新一代CL 系列数字调音台。

特别采访：Kenichi Ikeda（电气工程师）

细致入微的声音

挑战始于调音台的输入口。为了获得超高水准的音质，每个部件——供电部分、接地部分、电路板、机械结构以及信号初始输入阶段中数不胜数的细节，都必须经过为严苛的精选和设计。作为开发进程中重要环节的听音实测，也正是从这个初阶段开始的。因为改变一个电子元件可能让声音产生非预期的结果，所以开发流程中细微的变更也注意并进行评估。AD 和DA 转换器也进行了严格的测量，以达到优良的性能。另外还有详尽的AD/DA 主时钟频谱分析、FPGA 时钟信号引导的调节，以获取自然具音乐性的声音。任何音频系统的另一个重要评判指标是供电部分。这其中除了供电能力以外，供电电容的品质，以及接地功能都必须严格设计和制造，以确保达到低阻抗等严格要求。这一切使输入信号能好地自然还原，为信号处理和效果器提供良好的基准，终产生完美的声音。

非凡的品质和创新潜力

CL系列

为了创造尽可能丰富的现场声并满足艺术家的要求，音响师会运用他们的经验和想象力创造大量实用或是富于创造力的音效。因此调音师的首要工具——调音台，必须能满足上述一切要求。当然音质是根本，但音质只是CL 系列调音台众多优势的一部分。它们还配置了先进的虚拟电路建模技术，能够按用户的需要添加的声音特性，在保证声音真实性的前提下塑造声音。

特别采访：Rupert Neve 以及 Toshifumi Kunimoto

以数字方式再现动人的模拟声

CL系列

Rupert Neve 先生是音频行业的传奇。他的贡献贯穿于音频录音和制作行业发展的历史和，其所推出的话筒前级放大器、均衡器、压缩器和调音台都成为专业音频领域的黄金标准。

毫无疑问，Mr. Neve 对待声音的态度非常严肃，因此他本人和他的Rupert Neve Designs 公司正式认可Yamaha 原型VCM（虚拟电路建模）技术是Z6尊龙官方网站入口巨大的荣幸。他们表示，该技术是能够准确建模丰富而具表现力的模拟声的技术。采用VCM 技术，数字音频会被终赋予模拟设计方案的音质。

VCM 技术由Toshi Kunimoto（“Dr. K”）先生和他的Yamaha创新部门“K’s Lab”所开发，是一种电路建模概念，深入到电容和电阻层面高效模仿每个电路部件的详细特性，终创造出一种惊人的真实电路模拟效果，这种技术的声音轻松超越任何普通数字模仿技术的效果。然而精确性也不是的考量标准，音乐性也同样重要，两者都可以通过VCM 建模技术实现。

CL 配备了的Neve Portico 5033 均衡器和Portico 5043 压缩/ 限制器等VCM 型号效果器，而这两种效果器都是在Yamaha 和 Rupert Neve Designs 公司紧密合作下开发的。调音台中还包括其它VCM均衡器、压缩器和录音棚级效果器。相信您一定会听出其中的不同。

内建了革命性的Dan Dugan自动混音器

CL系列

通过与Dan Dugan Sound Design公司的深度合作，具有先进算法的Dan Dugan自动话筒混音技术已经被应用到CL系列调音台。方便的设置：只需将处理器插入多16个通道，即可自动优化话筒增益的分配。增益控制平滑流畅，像一名经验丰富的音响师正在操作一样。系统能够有效降低反馈和梳状滤波问题。对于演讲用途，尤其是脱稿演讲时，该功能可让调音师摆脱不断操作推子的工作，专注于其它调音细节，从而获得持续的高品质混音。

更多关于“Dan Dugan Automatic Mixer”的介绍

Dan Dugan 谈论Z6·尊龙凯时QL系列数字调音台

Operability

CL系列

操控性

真正实用的扩声调音台应该能满足现场扩声领域不断变化的需求。因此高效和直观是必须的。Yamaha 广受赞誉的“中央逻辑”（Centralogic）概念是CL 操控界面的核心，在CL 系列调音台上，从视觉观感到推子、控制器的操控感都体现着的高效。CL 系列产品还可以通过iPad® 或其它计算机无缝整合无线�？睾屠胂弑嗉裙δ堋Ｕ蹇刂品绞揭宦鱿喑�、一目了然，同时提供了大的扩展性。

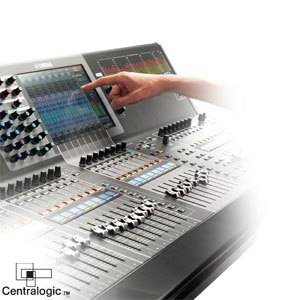

以Centralogic 功能为核心，不断进化的操作界面

CL系列

Yamaha 的Centralogic 用户界面已证明出它的巨大价值，是目前市售产品中友好的数字操作环境，即使对于只会熟练使用模拟调音台的调音师也毫无问题。以Centralogic 技术为基�。珻L 系列将直观有效的操控方式提高到一个新的高度，不仅能立即提供调音师熟悉的操作体验，还能让调音师在未来的工作中不断增加经验。

特别采访：Masaaki "Mick" Okabayashi（工程经理）

全局界面——带来模拟操作环境的亲切感

CL系列

从Centralogic 功能区中的物理推子，到调音台优雅弧形面板上通过屏幕显示的虚拟控制器，清晰的视觉连贯性完全可以比拟直观的模拟调音台通道�？�。调音台任何的输入和输出通道都能够快速分配到Centralogic功能区的8 个通道组中。

选定通道——Yamaha 的又一工业级标准

CL系列

Selected Channel（选定通道）界面能够浏览和检查当前选定通道上可以使用的多种复杂的控制器和功能。屏幕左侧对应的物理控制器以屏显控制器相同的方式标记和排列，便于直接访问和操作。CL 系列对这种当今工业标准级的界面进行了一系列改进，使之具备了的操作便捷性。

每个细节的设计都以佳操作体验为目标

CL系列

CL 系列功能性和控制方式的完美结合，成为业界整合控制设备的好实例。用户界面的大型框架中，单个推子、旋钮和开关的可视化、操作感和度成为CL 操作体验中具精华的部分。跨越略微弧形的控制台表面布局的控制器的视觉感，也大大加强了操作的流畅度。出色的整体系统平衡，加上诸如可编辑通道名称/ 颜色和用户自定义旋钮方面的改进，无不进一步提升它们本身的操作能力。这一切，都再一次令人为之赞叹。

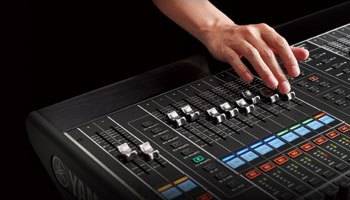

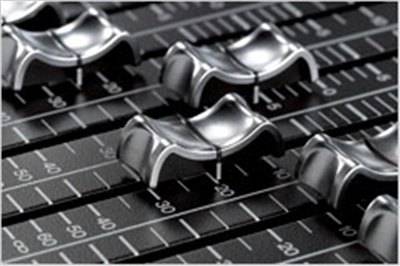

全新设计的推子

CL系列

在推子的使用功能和外观上，任何细节都没有被忽略。包括如何让推子帽曲面从各个方向舒适地符合手指的操作角度。推子帽甚至带有一种防滑功能，能为推子提供理想的摩擦力，从而进行平顺无额外滑动的操作。可视性也非常重要，因此推子边缘进行了镂空处理，这样可以从任何角度清晰地观察到推子刻度。

可编辑的通道名称和颜色

CL系列

每个推子上方显示的可编辑通道名称会自动切换为大号字符，以显示缩略名，还可以显示声像和推子值。每个通道名称画面下方是颜色条，能够以任意8 个选定颜色显示，这种方式同样运用于中央触摸屏中，一望即知通道和编组标识。可以调节亮度，优化任何照明环境下的观感。

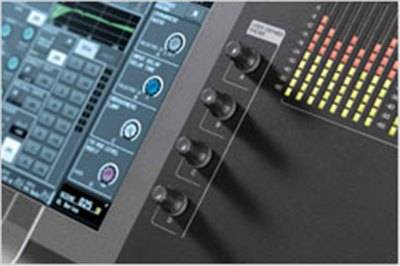

直接访问您需要的参数

CL系列

Yamaha 数字调音台上的用户自定义键已成为调音台的标准。CL 调音台上的自定义旋钮也可快速实现同样的操作功能。调音台的任何可变参数都可以直接分配到用户自定义旋钮，实现快速访问。另一个控制功能是自定义推子库选择，可以让每个功能区中的推子按需快速重新分配功能。

形式和功能的完美结合

CL系列

CL 调音台的浏览格局不仅优雅，而且提供了从操作者位置对所有控制器和画面进行观察的佳角度。从Centralogic 推子到显示屏画面，观感连贯。手托由橡木制成，配以乌木色外表涂装，使总体观感和触感的设计完美地结合在一起。

功能

CL系列

功能

在当今快速发展的数字现场扩声领域，网络连接能力变得越来越重要和不可或缺。CL 系列包含单独的控制台和I/O 机架组件，可以通过Dante? 网络音频协议进行数据通讯，使用从基本到复杂度的音响系统并快速高效地完成音响系统的安装调试。通过扩展插槽使用的Lake® 处理技术能够增加系统的功能性，满足广泛的调音工作的需要。

快速、灵活的Dante 网络功能

CL系列

当今现场扩声系统的复杂性和多变性需要快捷、可配置和可安装的调试能力。当然，与此同时必须保证高等级的音质表现力。CL 系列调音台利用Audinate 开发的Dante 网络协议，可以根据用途的需要，与已配置和定位的多台I/O 机架设备进行灵活的连接，同时还提供保证高可靠性的冗余数据。

通过Dante实现简单灵活的系统设定

增益补偿：高级

增益补偿：实际运用

多达8 台I/O 机架设备

CL系列

Dante 直接支持星形网络配置，因此多达8台I/O 机架设备可以连接到任意单独的CL系列调音台并方便地放置于需要的位置。如需更改为菊形链接网络，只需进行少量简单DIP 开关设置即可完成。

简单的设置

CL系列

这种可以快速、方便地设定复杂系统的能力，是Dante 网络的又一优势。大部分情况下，网络中的设备会自动识别和设置。同时，通常要用计算机完成的跳线操作可以直接在CL 调音台上执行，因此改变初始设置也变得易如反掌。

可靠性所需的冗余量

CL系列

Dante 同时大化加强了系统可靠性。星形网络会保证每台设备使用主从线路的冗余量，从而在要求严格的用途中实现稳定的操作。利用这种设置，单个线缆或其它网络组件中出现的故障不会使整个系统崩溃。演出将可继续正常进行。

NXAMP设备发现及使用

CL系列

Dante协议不仅提供了灵活的系统搭配，同样还能增强操控性。NEXO NXAMP设备可以在连接CL调音台后快速发现并进行操控，通常情况下，这一点需要通过运行Dante Controller 软件的电脑才能实现。从调音台触摸屏即可显示NXDT104 Dante 网络扩展卡已经安装。

*CL固件版本1.5或者以上。

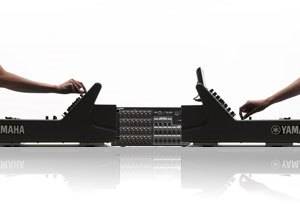

FOH 和监听控制的全面一体化

CL系列

多台CL 系列调音台可以共享对同一I/O 机架设备的控制，系统资源的利用方面实现了的灵活和高效。新的增益补偿（Gain Compensation）功能增加了通过单一网络结合使用FOH 以及监听控制的能力，实现了大型数字现场扩声的综合应用。

通过增益补偿功能共享I/O 机架设备

CL系列

将多台调音台连接到单一I/O 机架设备一个明显的缺点是，一台调音台上执行的增益调节会造成其它控制台上增益的意外改变。CL 调音台上增加的增益补偿功能确保从一台调音台调节模拟阶段增益时，相应的补偿量会自动应用到数字阶段增益，使从I/O 机架设备发送到所连接CL 调音台的信号的电平保持不变。

数字增益控制

CL系列

任何初始模拟增益电平之后应用的增益补偿都是在数字层面执行的。数字增益控制是CL 系列调音台的另一特色，提供了度流畅、高效的系统一体化操作。

完整的现场扩声工具套装

CL系列

内部效果器的品质和多样性已成为选购数字现场扩声调音台的主要考量因素。除了达到录音棚级的音质标准以外，拥有适合现场工作的处理器同样非常重要。CL 系列调音台带有虚拟效果机架，它实际上是一组精选效果器包，包含着专门为现场扩声专业用途选择和开发的符合真实需求的一系列效果器。您创造完美的修饰声所需的所有工具一应俱全。

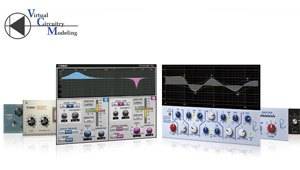

Premium Rack 处理器机架将录音棚级的声音标准带到了现场舞台

CL系列

从名称上可以看出，CL 调音台上提供的“虚拟机架”功能可以将信号处理器按需组合到一个便于访问的位置，这更像传统的模拟外置机柜。全新的CL 系列Premium Rack 可以容纳包括Rupert Neve Designs Portico 5033 均衡器和Portico 5043 压缩/ 限制器在内的六种富于表现力的EQ 和动态效果，多可达8 个。应用这种功能，在现场扩声中使用某些录音棚领域知名度高的效果器，可以使您获得的现场音质。

Effect Rack 效果机架中包含50 种以上的效果

CL系列

除了上述的Premium Rack，CL 调音台还带有一种Effect Rack 效果机架，它可以从音质出众的46 种环境效果和8 种插入效果中选择多8 种同时进行使用。虽然输出母线提供了单独的EQ 机架，效果机架中的任意8 个效果还是可以根据需要用图形EQ 替代

32 通道图形均衡器机架

CL系列

CL 调音台还配置了GEQ 机架，可用来将图形EQ插入到输出总线，按需调整房间均衡和其它功能。多16 个31- 段GEQ 设备可以载入机架同时使用，而这些GEQ 设备可以分别切换到Flex15GEQ 模式，有效地提供2 个可以同时使用多15 段均衡的EQ通道。GEQ 设备的全部机架都以Flex15GEQ 模式工作时，您拥有了总共32 个GEQ 通道，从而大大扩展均衡使用容量。

高端设备，无所不包

通过VCM 技术，CL 系列调音台的Premium Rack 和Effect Rack 效果机架中提供的一系列出色的高端设备的音乐化声音完美地呈现在您耳畔。

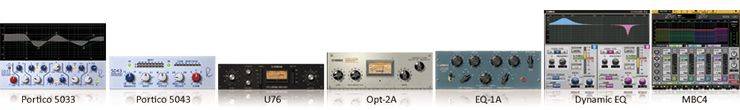

Premium Rack

Portico 5033/5043: 这些设备能完美地建模Rupert Neve 开发的原型模拟均衡器和压缩/ 限制器的全部声音深度和气息。它们不仅可以将录音棚品质的效果声添加到您的混音，还能以大自由度设置效果。只要在信号路径中插入这些杰出的�？�，可以加强您的声音。

U76: 可用于广泛用途的录音棚级标准效果。它甚至包括能模仿联动全部真实比率按钮的效果的RATIO“ALL”按钮。

Opt-2A: 这是一种源于1960年代的使用广泛的录音棚压缩器。能准确重现大幅度特殊压缩以及原始信号的释音特性。

EQ-1A: 经典录音棚均衡器，至今还在广泛使用，因其真空电子管、变压器EQ 电路的优良音乐化特点和独特的提升/ 消减特性而广受赞誉。

Dynamic EQ: 原型动态处理器，响应着特定频段中侦测到的电平变化而应用压缩/ 扩展/ 限制功能。设计精良的界面能够快速、方便地获取理想的声音。

Buss Comp 369：Buss Comp 369模仿1980年代广泛应用在录音棚和广播电台的一种标准总线压缩器。它能产生平滑和自然的压缩，这种压缩不会干扰原始信号源的细微差别，与富有侵略性的U76压缩形成鲜明的对比。Buss Comp 369包含一个压缩器和一个限制器，您可以单独使用或组合使用。音频输入和输出转换器能够产生浑厚的色彩，同时离散式的A级电路也建模于其中，为声音增添了深邃感和统一感。

MBC4：该高品质4段压缩器采用了VCM技术，具有出色的可操作性和可视性的GUI。模拟压缩器音乐行为的所有优点都融入于MBC4的增益复位电路之中，在保留原始声音整体感觉的同时可以进行顺滑的动态控制。也可通过图形显示在视觉上对声音感觉进行操控。

CL系列

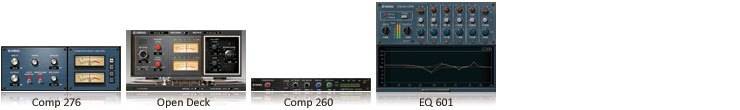

Effect Rack

Comp 276: 这是一种70 年代广泛流行于录音棚中的几种模拟压缩器的混合体。只要熟悉原型压缩器的用户立刻会分辨出这种设备释放的强劲、厚重的特性。

模仿的专业磁带卡座机的模拟电路和使用了磁带后的特性。只需选择一个能提供您需要声音的卡座，或组合不同的录音和播放卡座，即可获取一系列实用的声音变化。

Comp 260: 该设备中模拟建模的压缩器/ 限制器都是70 年代晚期常见的型号，特点是稳固的RMS 电平侦测电路和用于电平控制的VCA。这个型号的声音特征独特，一听便知。

EQ 601: 可以产生甜蜜的模拟EQ 声，这种建�？梢灾叵�70 年代流行的电路技术。

CL系列

现场录音的两种方式

CL系列

CL 系列调音台提供了两种现场录音解决方案：直接录制到USB 闪存的常规两轨录音和通过Dante 网络在数字音频工作站中操作的高性能多轨录音。无论是简单的网络上传、商业发布还是当做今后用于虚拟音响检查操作的素材，这些录音功能都可以满足您的要求。

与Nuendo Live 软件的无缝整合，实现专业多轨录音

CL系列

Nuendo Live DAW软件特别为现场多轨录音而设计，可以在严格的现场环境下为顺利操作提供全面的控制和监控。用一个扩展插件实现与CL 调音台的一体化控制，如通道名称、标记、走带控制等。

Dante 虚拟声卡（Dante Virtual Soundcard）软件 : Dante Virtual Soundcard 驱动软件可用来将多轨信号直接录制到Windows 或Mac 平台的 DAW 软件中，同时调音台和计算机中间无需使用其他音频接口。高性能DAW 程序，如Steinberg Nuendo Live 能够以录音棚级的音质和编辑能力录制多达64 轨的音频。

虚拟声音检查（Virtual Sound Check）功能 : DAW 播放信号可以快速跳线到CL 调音台的输入通道，在乐手还没到场的情况下，将多轨录音信号作为“虚拟”声音使用，完成系统检查操作。前录制的音频声音可以当做第二天系统检查的素材!

更多关于Nuendo Live 的介绍。

方便的USB 闪存两轨录音

CL系列

以Mp3 格式进行两轨录音非常简单。只需将USB 闪存插入到调音台前面板的USB 接口然后启动录音即可。再无需任何其它设备。当然还可以从USB 闪存进行回放，使之成为一个方便的背景音乐或音效声源。

可扩展性和可适性

CL系列

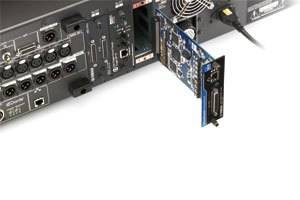

CL 调音台上的3 个Mini-YGDAI 扩展卡插槽提供了方便的I/O 扩展能力以及额外处理能力。扩展卡产品线新增加的成员有使用代表当今现场扩声主流的Lake 处理技术的MY8-LAKE 卡和Dugan-MY16 卡，后者可以用来添加先进的自动话筒选听和增益控制。

全新的�？啬芰�

CL系列

利用CL StageMix 应用程序，可以将iPad 变为无线�？仄�，从舞台或观众席中的任意位置设定并操作CL 调音台。CL5 和CL3 的面板上甚至提供了iPad 托架，用来摆放iPad 并执行附加的控制功能。还有可以运行在Windows 或Mac 计算机操作系统上的CL Editor 应用程序，两种平台上都可以执行在线操作和离线设置、编辑。除了全面的选定通道（Selected Channel）和全局界面（Overview）操作，CL Editor 软件还可以执行场景数据管理、跳线列表编辑、通道名称编辑等操作。您甚至可以同时使用CL StageMix 和CL Editor 应用程序。

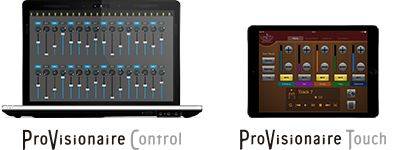

智能灵活的设计，用户自定义控制面板

CL系列

无需特别的编程技能。直观的界面可以帮助用户轻松创建用于音量控制的推子以及通道切换开关。屏幕上还有各种图形元素供调用。该控制面板是个人用户的理想之选。此外，ProVisionaire Touch 以及 ProVisionaire Control同样可以控制MTX以及MRX系列处理器，XMV系列功放，R系列接口箱（ADDA），各类参数可以方便地汇总于同一个屏幕中显示。

用Lake 音箱处理能力提高效能

CL系列

Lake 处理功能已成为当今现场扩声领域音箱信号处理的工业标准。Yamaha 和Lab.gruppen 公司共同组建了技术联盟，因此Lake 处理功能通过MY8-LAKE 扩展卡被添加到CL 系列调音台。MY8-LAKE 卡提供Mesa（系统EQ）的8 进/8 出、4 进/12 出Contour (crossover)、4 进/4 出和2 进/6 出Mesa & Contour (combination) 模式。虽然起先的目的是音箱处理，但非对称Mesa EQ 用于输入来源的处理也非常实用。运行在兼容计算机上的Lake 控制器应用程序可以管理系统中的多台Lake 设备，与Smaart® Live的兼容性使其能够配合完成高效、平稳的音箱系统调试。

更多关于MY8-LAKE的介绍。

多达16路话筒输入的自动增益控制

CL系列

Dugan-MY16自动混音卡由Yamaha与Dan Dugan Sound Design公司联合开发，可以为多达16路输入通道提供平稳顺滑的自动话筒选听和增益控制功能。Dugan系统不使用门限打开和关闭通道，而使用增益共享功能和推子进行平滑、自然的电平更改。

更多关于Dugan-MY16的介绍。

级联连接

CL系列

对于需要大量输入通道的应用，CL调音台可以通过诸如安装在Mini-YGDAI扩展卡插槽中的MY16-AE扩展卡进行级联连接。

今天的数据，用于明天的演出

CL系列

Yamaha Console File Converter（Z6·尊龙凯时调音台文件转换器）可以实现多个型号Z6·尊龙凯时数字调音台文件之间的共通使用，这其中包括CL系列。您可以在CL系列，PM5D，M7CL以及LS9调音台间共享数据，这意味着一场演出的场景等参数信息不用在另一场演出中重置，即使是使用不同的调音台也没问题。

更多关于Console File Converter的介绍。

专为现场扩声优化的特点

尽管每个调音师都有自己习惯的使用方式，但根据大量来自专业音频领域的反馈信息，仍可提供一套专门满足严格的现场调音工作要求的功能特点。

300 个场景记忆

CL系列

高达300 个调音台可设置存储的“场景”并可在任意时间快速调用。另外还提供了调用安全、焦点功能和预览* 功能等。

多用途的输入和输出延迟

CL系列

输入通道上大1000 ms 的延迟可以实现精确的话筒相位补偿，同时，输出端口上大600 ms 延迟功能在音箱距离补偿和房间声环境调制时非常实用。

充足的EQ 和动态处理能力

CL系列

所有通道都带有4 段参数EQ 和2 个动态处理器（其中一个动态处理器分配于输出端）。这些处理器包括一个供每路输入使用的高通滤波器（HPF），同时另一个还可以作为一台带有处理器算法和带通模式的高效咝声消除器使用。

16 个DCA 编组

CL系列

16 个DCA 编组可用来灵活地编组多个输入通道，以备同时控制。

8 个静音编组

CL系列

多个通道可以分配到任意8 个静音编组，用全新Dimmer 电平功能实现快速静音或取消静音操作。

16 个用户自定义键

CL系列

包括推子发送（Sends on Fader）、节拍速度和选定设置（Set by Sel）在内的多种功能可以分配到16 个用户自定义键，从而实现快速调出。

多种用户密钥设置

CL系列

通过存储在调音台内部* 或USB 闪存中的多个用户认证密钥，您可以限制经验不足的操作员访问CL 控制台的某些功能，从而防止意外操作。

5进/5出 GPI 接口

CL系列

5 进5 出GPI 接口可以让CL 调音台响应来自外部交换机的输入信号，也可以切换发送到外接设备信号的打开/ 关闭状态。

帮助文件

只需点按屏幕的“Help”按钮即可进入操作手册。可以直接通过调音台的屏幕载入所有必要信息，这样无需时刻带着打印的手册。

Technical Specification of CL/QL

		CL5	CL3	CL1	QL5	QL1
Mixing Capacity	Input Mixing Channels	72 mono + 8 stereo	64 mono + 8 stereo	48 mono + 8 stereo	64 mono + 8 stereo	32 mono + 8 stereo
	Mix Buses	24			16
	Matrices	8 (Input to Matrix supported)			8 (Input to Matrix supported)
	Stereo Bus	1			1
	Mono	1			1
	Cue	1 (Second Cue Bus supported in CL V4.0 or later)			1 (Second Cue Bus supported in QL V4.0 or later)
Local Connectors	Analog Inputs	8			32	16
	Analog Outputs	8			16	8
	MY Slots	3			2
	Dante I/O	Primary / Secondary			Primary / Secondary
	Digital Out	1 (AES/EBU)			1 (AES/EBU)
	GPI	5 in / 5 out (CL V1.11 or later)			5 in / 5 out
	Word Clock I/O	Yes			Yes
	MIDI I/O	In / Out			In / Out
	External Redundant PSU	Optional PW800W			No
	Meter Bridge	Output meter built-in	Optional MBCL		No
	Ethernet	Yes			Yes
	AC Inlet	V-Lock Type			V-Lock Type
Scene Memory	Number of Scenes	300			300
	Recall Safe	Yes			Yes
	Focus Recall	Yes			Yes
	Fade Time	Yes (0s ~ 60s)			Yes (0s ~ 60s)
	Preview	Yes (CL V1.51 or later)			Yes
	Selective Load / Save	Yes (CL V1.7 or later)			Yes
	Tactile Control Keys	Yes			No (on-screen)
Input Channel Functions	Gain Compensation	Yes			Yes
	Digital Gain	Yes (-96dB ~ +24dB)			Yes (-96dB ~ +24dB)
	ATT	-96dB ~ 0dB			-96dB ~ 0dB
	HPF	20Hz ~ 600Hz, -6 or -12dB/oct Selectable (CL V1.51 or later)			20Hz ~ 600Hz, -6 or -12dB/oct Selectable
	PEQ	4 Band Full PEQ (RTA overlay support in CL V3.0 or later, New EQ Algorithms support in CL V4.0 or later)			4 Band Full PEQ (RTA overlay support in QL V3.0 or later, New EQ Algorithms support in QL V4.0 or later)
	Dynamics 1	Gate / Ducking / Compressor / Expander (Key-in Filter on the Compressor and Expander in CL V4.0 or later)			Gate / Ducking / Compressor / Expander (Key-in Filter on the Compressor and Expander in QL V4.0 or later)
	Dynamics 2	Compressor / Compander-H / Compander-S / De-esser			Compressor / Compander-H / Compander-S / De-esser
	Input Delay	Yes (0ms ~ 1000ms, frame delay support in CL V3.0 or later)			Yes (0ms ~ 1000ms, frame delay support in QL V3.0 or later)
	Pan	CENTER NOMINAL or LR NOMINAL for monaural input channels in CL V3.1 or later L-MONO, R-MONO or LR-MONO for stereo input channels in CL V3.1 or later			CENTER NOMINAL or LR NOMINAL for monaural input channels in QL V3.1 or later L-MONO, R-MONO or LR-MONO for stereo input channels in QL V3.1 or later
	DCA Group	16 (Output DCA and DCA Roll-Out support in CL V2.0 or later, Scrollable DCA Roll-Out support in CL V4.0 or later)			16 (Output DCA support in QL V3.0 or later)
	MUTE Group	8			8
	Number of Inserts	2 (CL V2.0 or later)			2
	Direct Out	Yes			Yes
Output Channel Functions	PEQ	4 Band Full PEQ (RTA overlay support in CL V3.0 or later, New EQ Algorithms support in CL V4.0 or later)			4 Band Full PEQ (RTA overlay support in QL V3.0 or later, New EQ Algorithms support in QL V4.0 or later)
	Dynamics 1	Compressor / Expander / Compander-H / Compander-S			Compressor / Expander / Compander-H / Compander-S
	MUTE Group	8			8
	Number of Inserts	2 (CL V2.0 or later)			2
Premium Rack	Number of Premium Racks	8			8
Premium Rack	Mountable Device	RND Portico5033 / RND Portico5043 / U76 / Opt-2A / EQ-1A / Dynamic EQ / Buss Comp 369 (CL V3.0 or later) / MBC4 (CL V4.0 or later)			RND Portico5033 / RND Portico5043 / U76 / Opt-2A / EQ-1A / Dynamic EQ / Buss Comp 369 (QL V3.0 or later) / MBC4 (QL V4.0 or later)
Effect Rack	Number of Effect Racks	8			8
	Number of Effect Programs	54			54
	Mountable Device	Effect / 31BandGEQ / Flex15GEQ / 8Band PEQ (CL V3.0 or later)			Effect / 31BandGEQ / Flex15GEQ / 8Band PEQ (QL V3.0 or later)
GEQ Rack	Number of GEQ Racks	16			8
GEQ Rack	Mountable Device	31BandGEQ / Flex15GEQ / Dugan Automixer (CL V3.0 or later) / 8Band PEQ (CL V3.0 or later) (RTA overlay support in CL V3.0 or later, GEQ gain control from the TOUCH AND TURN knob in CL V4.0 or later)			31BandGEQ / Flex15GEQ / Dugan Automixer / 8Band PEQ (CL V3.0 or later) (RTA overlay support in QL V3.0 or later, GEQ gain control from the TOUCH AND TURN knob in QL V4.0 or later)
Dante	Number of I/O Channels	64 in / 64 out			64 in / 64 out	32 in / 32 out
	Number of I/O devices that can be discovered from the console *1	63			127
	Number of I/O devices that can be mounted	24			24
	Number of I/O devices with HA remote control *2	8			8
	Dante Patch from Console	Yes			Yes
Recording	USB Memory Recording	Yes			Yes
Recording	DVS Recording	Yes (DVS and Nuendo Live bundled)			Yes (DVS and Nuendo Live bundled)
Broadcast Functions	5.1 Surround Panning	Yes (CL V3.0 or later)			Yes (QL V3.0 or later)
	Surround Monitor	Yes (CL V3.0 or later)			Yes (QL V3.0 or later)
	Mix Minus	Yes (CL V2.0 or later)			Yes (QL V3.0 or later)
	L-Mono / R-Mono / LR-Mono	Yes (CL V3.0 or later)			Yes (QL V3.0 or later)
Monitor	Solo Mode	Yes (CL V4.0 or later)			Yes (QL V4.0 or later)
	Second Cue Bus (allows the MATRIX 7/8 to be used as a CUE B bus)	Yes (CL V4.0 or later)			Yes (QL V4.0 or later)
	Oscillator	Sine Wave 1ch / Sine Wave 2ch (CL V3.0 or later) / Pink Noise / Burst Noise			Sine Wave 1ch / Sine Wave 2ch (QL V3.0 or later) / Pink Noise / Burst Noise
Other Functions	Port to Port	No			Yes
	RTA	Yes (CL V3.0 or later)			Yes (QL V3.0 or later)
	Output Port Delay	Yes (0ms ~ 1000ms, frame delay support in CL V3.0)			Yes (0ms ~ 1000ms, frame delay support in QL V3.0)
	Cascade	Yes (via MY slots)			Yes
	User Level	Yes			Yes
	Help File	Yes (CL V1.51 or later)			Yes
	Channel Link	Yes (Output Channel Link support in CL V3.0 or later)			Yes (Output Channel Link support in QL V3.0 or later)
	Channel Copy/Move	Yes			Yes
	Control & Monitoring for Digital Wireless Receivers	Shure ULXD4D/ULXD4Q (CL V4.0 or later)			Shure ULXD4D/ULXD4Q (QL V4.0 or later)
User Interface	Display	10 inch Touch Panel			10 inch Touch Panel
	Centralogic Section	Yes			No
	Faders	16 + 8 + 8 + 2	16 + 8 + 2	8 + 8+ 2	32 + 2	16 + 2
	Selected Channel Encoders	Gain, HPF, PEQ (controls for 4 bands), Dynamics 1/2(Threshold only), Pan, Mix/Matrix Sends			Gain, HPF, PEQ (controls for a selected band), Dynamics 1/2(Threshold only), Pan
	Channel Encoder	Yes (for Gain, Send Level, or an assigned parameter)			No
	Channel Name / Color Display	Yes			Yes
	Custom Fader Banks	Yes (customized for each fader section)			Yes (customized for all faders in a lump, MASTER fader of FADER BANK A in QL V4.0 or later)
	User Defined Keys	16 (x 4 banks in CL V3.0 or later)			12 (x 4 banks in QL V3.0 or later)
	User Defined Knobs	4			4 (on-screen)
	Touch and Turn Knob	Yes (using a User Defined Knob)			Yes
	Monitor Level Knob	Yes			Yes (on-screen)
	Wooden Arm Rest	Yes			No
	iPad Stay	Yes		No	Yes	No
	Rack-mounting	No			No	Yes
Software	Editor	CL Editor (Win/Mac, CSV files import/export in CL Editor V4.0.0 or later)			QL Editor (Win/Mac, CSV files import/export in QL Editor V4.0.0 or later)
	StageMix	CL StageMix (iPad app)			QL StageMix (iPad app)
	MonitorMix	Yes (CL V4.00 or later)			Yes (QL V4.00 or later)
	Console File Converter	Yes (Win/Mac)			Yes (Win/Mac)

*1) This is the maximum number of devices shown in the ONLINE DEVICE LIST of Dante SETUP. Only devices shown in the list can be mounted from the console.
*2) Each rack in the REMOTE HA ASSIGN window can have up to 32 channels.

CL5, CL3, CL1

		CL5	CL3	CL1
General specifications
Sampling frequency rate	Internal	44.1kHz / 48kHz	44.1kHz / 48kHz	44.1kHz / 48kHz
Sampling frequency rate	External	44.1kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm), 48kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm)	44.1kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm), 48kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm)	44.1kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm), 48kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm)
Signal delay		Less than 2.5ms, OMNI IN to OMNI OUT, Fs=48kHz	Less than 2.5ms, OMNI IN to OMNI OUT, Fs=48kHz	Less than 2.5ms, OMNI IN to OMNI OUT, Fs=48kHz
Total harmonic distortion		Less than 0.05% 20Hz-20kHz@+4dBu into 600Ω, OMNI IN to OMNI OUT, Input Gain = Min.	Less than 0.05% 20Hz-20kHz@+4dBu into 600Ω, OMNI IN to OMNI OUT, Input Gain = Min.	Less than 0.05% 20Hz-20kHz@+4dBu into 600Ω, OMNI IN to OMNI OUT, Input Gain = Min.
Frequency response		+0.5, -1.5dB 20Hz-20kHz, refer to +4dBu output @1kHz, OMNI IN to OMNI OUT	+0.5, -1.5dB 20Hz-20kHz, refer to +4dBu output @1kHz, OMNI IN to OMNI OUT	+0.5, -1.5dB 20Hz-20kHz, refer to +4dBu output @1kHz, OMNI IN to OMNI OUT
Dynamic range		112dB typ.: DA Converter / 108dB typ.: OMNI IN to OMNI OUT, Input Gain = Min.	112dB typ.: DA Converter / 108dB typ.: OMNI IN to OMNI OUT, Input Gain = Min.	112dB typ.: DA Converter / 108dB typ.: OMNI IN to OMNI OUT, Input Gain = Min.
Hum & noise level	Equivalent input noise	-128dBu typ., Equivalent Input Noise, Input Gain=Max.	-128dBu typ., Equivalent Input Noise, Input Gain=Max	-128dBu typ., Equivalent Input Noise, Input Gain=Max
Hum & noise level	Residual output noise	-88dBu, Residual output noise, ST master off	-88dBu, Residual output noise, ST master off	-88dBu, Residual output noise, ST master off
Crosstalk		-100dB*1, adjacent OMNI IN/OMNI OUT channels, Input Gain = Min.	-100dB*1, adjacent OMNI IN/OMNI OUT channels, Input Gain = Min.	-100dB*1, adjacent OMNI IN/OMNI OUT channels, Input Gain = Min.
Power requirements		US/Canada: 120V 60Hz, Japan: 100V 50/60Hz, China: 110-240V 50/60Hz, Korea: 220V 60Hz, Other: 110-240V 50/60Hz	US/Canada: 120V 60Hz, Japan: 100V 50/60Hz, China: 110-240V 50/60Hz, Korea: 220V 60Hz, Other: 110-240V 50/60Hz	US/Canada: 120V 60Hz, Japan: 100V 50/60Hz, China: 110-240V 50/60Hz, Korea: 220V 60Hz, Other: 110-240V 50/60Hz
Power consumption		170W: Internal Power Supply / 200W: Simultaneous use of Internal PSU and External PW800W	170W: Internal Power Supply / 200W: Simultaneous use of Internal PSU and External PW800W	170W: Internal Power Supply / 200W: Simultaneous use of Internal PSU and External PW800W
Dimensions	W	1053mm (41 1/2in)	839mm (33 1/8in)	648mm (25 5/8in)
	H	299mm (11 3/4in)	299mm (11 3/4in)	299mm (11 3/4in)
	D	667mm (26 1/4in)	667mm (26 1/4in)	667mm (26 1/4in)
Net weight		36kg (79.4lb)	29kg (63.9lb)	24kg (52.9lb)
Others		Temperature Range: Operating temperature range: 0 - 40℃, Storage temperature range: -20 - 60℃	Temperature Range: Operating temperature range: 0 - 40℃, Storage temperature range: -20 - 60℃	Temperature Range: Operating temperature range: 0 - 40℃, Storage temperature range: -20 - 60℃

Analog Input Characteristics

Input Terminals	GAIN	Actual Load Impedance	For use with nominal	Input level			Connector
Input Terminals	GAIN	Actual Load Impedance	For use with nominal	Sensitivity^*1	Nominal	Max. before clip	Connector
OMNI IN 1-8	+66dB	7.5kΩ	50-600Ω Mics & 600Ω Lines	-82dBu (61.6μV)	-62dBu (0.616mV)	-42dBu (6.16mV)	XLR3-31 type (Balanced)^*2
OMNI IN 1-8	-6dB	7.5kΩ	50-600Ω Mics & 600Ω Lines	-10dBu (245mV)	+10dBu (2.45V)	+30dBu (24.5V)	XLR3-31 type (Balanced)^*2
TALKBACK	+64dB	10kΩ	50-600Ω Mics & 600Ω Lines	-70dBu (0.245mV)	-60dBu (0.775mV)	-40dBu (7.75mV)	XLR3-31 type(Balanced)^*2
TALKBACK	+20dB	10kΩ	50-600Ω Mics & 600Ω Lines	-26dBu (38.8mV)	-16dBu (0.123V)	+4dBu (1.23V)	XLR3-31 type(Balanced)^*2

*1. Sensitivity is the lowest level that will produce an output of +4dBu(1.23V) or the nominal output level when the unit is set to maximum gain.(all faders and level controls are maximum position.)
*2. XLR-3-31 type connectors are balanced..(1=GND, 2=HOT, 3=COLD)
*3. In these specifications, 0dBu = 0.775 Vrms.
*4. All input AD converters are 24bit linear, 128times oversampling.
*5. +48V DC ( phantom power ) is supplied to OMNI IN (1-8) and TALKBACK XLR type connectors via each individual software controlled switches.

Analog Output Characteristics

Output Terminals	Actual Source Impedance	For Use With Nominal	GAIN SW^*5	Output Level		Connector
Output Terminals	Actual Source Impedance	For Use With Nominal	GAIN SW^*5	Nominal	Max. before clip	Connector
OMNI OUT 1-8	75Ω	600Ω Lines	+24dB (default)	+4dBu (1.23 V)	+24dBu (12.3 V)	XLR-3-32 type(Balanced)^*1
OMNI OUT 1-8	75Ω	600Ω Lines	+18dB	-2dBu (616mV)	+18dBu (6.16V)	XLR-3-32 type(Balanced)^*1
PHONES	15Ω	8Ω Phones	-	75mW^*6	150mW	Stereo Phone Jack (TRS) (Unbalanced)^*2
PHONES	15Ω	40Ω Phones	-	65mW^*6	150mW	Stereo Phone Jack (TRS) (Unbalanced)^*2

*1. XLR-3-32 type connectors are balanced.( 1=GND, 2=HOT, 3=COLD )
*2. PHONES stereo phone jack is unbalanced.( Tip=LEFT, Ring=RIGHT, Sleeve=GND )
*3. In these specifications, 0dBu = 0.775 Vrms.
*4. All output DA converters are 24bit, 128times oversampling.
*5. There are switches inside the body to preset the maximum output level.
*6. The position of the level control is 10dB lowered from Max.

Digital Input & Output Characteristics

Terminal	Format	Data length	Level	Audio	Connector
Primary/Secondary	Dante	24bit or 32bit	1000Base-T	64ch Input/64ch Output @48kHz	etherCON Cat5e

Digital Output Characteristics

Terminal		Format	Data length	Level	Connector
DIGITAL OUT	AES/EBU	AES/EBU Professional Use	24bit	RS422	XLR-3-32 type (Balanced) ^*1

*1. XLR-3-32 type connectors are balanced. (1=GND, 2=HOT, 3=COLD)

I/O Slot (1-3) Characteristics

Control I/O Characteristics

Each I/O Slot accepts a Mini-YGDAI card. Only Slot1 has a serial interface.

Terminal		Format	Level	Connector
MIDI	IN	MIDI	-	DIN Connector 5P
MIDI	OUT	MIDI	-	DIN Connector 5P
WORD CLOCK	IN	-	TTL/75Ω terminated	BNC Connector
WORD CLOCK	OUT	-	TTL/75Ω	BNC Connector
GPI (5IN/5OUT)		-	-	D-Sub Connector 15P (Female) ^*1
NETWORK		IEEE802.3	10BASE-T/100Base-TX/	RJ-45
LAMP (CL5=3, CL3=2, CL1=1)		-	0V - 12V	XLR-4-31 type ^*2
USB HOST		USB 2.0	-	USB A Connector (Female)
Meter Bridge (CL3/CL1 only)		-	-	D-Sub Connector 9P (Female)

*1. Input pins: Internal TTL-level pull-up resistors provided (47kΩ). Output pins: Open-drain output (Vmax = 12V, max. sink current/pin = 75mA) Power pins: Output voltage Vp = 5V, max. output current Imax = 300mA
*2. Pin 4 = +12V, Pin 3 = GND, lamp rating 5W. Software voltage control.

名称	系统	大小	最后更新
CL1 Firmware V5.90	-	20.6MB	2025-03-13
CL3 Firmware V5.90	-	20.6MB	2025-03-13
CL5 Firmware V5.90	-	20.6MB	2025-03-13
Rio1608-D3 Firmware V1.02	-	57.4MB	2025-03-13
Rio3224-D3 Firmware V1.02	-	57.4MB	2025-03-13
Yamaha Console Extension V3.6.0 for Mac macOS 14, 13(Intel/Apple silicon)	Mac	1.1MB	2024-12-19
Yamaha Console Extension V3.6.0 for Win 11/10/8.1(64-bit)	Win	2.7MB	2024-12-19
Console File Converter V6.0.0 for Win 11/10	Win	103.9MB	2024-01-11
Console File Converter V5.2.1 for Mac macOS 13, 12, 11 (Intel/Apple silicon), 10.15-10.13	Mac	15.9MB	2023-08-02
CL Editor V5.8.1 for Mac macOS 13, 12, 11(Intel/Apple silicon with Rosetta 2)	Mac	39.4MB	2023-04-04
CL Editor V5.8.1 for Win 11/10	Win	32.4MB	2023-04-04
CL Series Help File V5.10	—	912KB	2018-12-06
Dante Virtual Soundcard	—	—	2017-02-20
Yamaha Console Extension V2.0.0 for Win8.1/8/7(32-bit)	Win	5.7MB	2014-07-10

CL5 Firmware

CL3 Firmware

CL1 Firmware

CL Editor for Win

CL Editor for Mac

Console File Converter for Win

Console File Converter for Mac

名称	系统	大小	最后更新
R Remote V6.0.0 for Mac macOS 14, 13, 12, 11(Intel/Apple silicon with Rosetta 2)	Mac	22.4MB	2025-03-13
R Remote V6.0.0 for Win 11/10	Win	23.6MB	2025-03-13
RMio64-D Firmware V5.85 for updating with R-Remote	-	29.7MB	2023-08-22
RSio64-D Firmware V5.85	-	18.2MB	2023-08-22
Rio1608-D2 Firmware V1.85	-	18MB	2023-05-11
Rio3224-D2 Firmware V1.85	-	18MB	2023-05-11
Rio1608-D Firmware V5.80	-	4.8MB	2022-12-06
Rio3224-D Firmware V5.80	-	4.8MB	2022-12-06
Ro8-D Firmware V5.80	-	4.8MB	2022-12-06
Dante Virtual Soundcard	—	—	2017-02-20

Rio3224-D2 Firmware

Rio1608-D2 Firmware

Rio3224-D Firmware

Rio1608-D Firmware

Ri8-D Firmware

Ro8-D Firmware

RMio64-D Firmware

RSio64-D Firmware

R Remote for Win

R Remote for Mac

名称	系统	大小	最后更新
ProVisionaire Control PLUS V1.1.0 / ProVisionaire Kiosk V1.1.0 for Win 11/10	Win	698.2MB	2025-01-17
ProVisionaire Edge V1.2.0 for Win11/10	Win	409MB	2024-06-12

ProVisionaire Control PLUS

ProVisionaire Edge

ProVisionaire Control (Previous versions)

ProVisionaire Control KIOSK (Previous versions)

EQ Presets for Ultimate Ears In-ear Monitors

CL系列

EQ Presets for Ultimate Ears In-ear Monitors

EQ presets for the Ultimate Ears UERM, UE11, UE18, UE4, UE5, UE7, and UE900 in-ear monitors.

Download

CL Series Brochure V1.5

CL系列

CL/QL V3 & RMio64-D

Name	中文	English	English
CL/QL Series & CL/QL Editor V4.1 Supplementary Manual	—	[7.8MB]	[3MB]
CL/QL Series & CL/QL Editor V4.5 Supplementary Manual	—	[404KB]	[219KB]
ProVisionaire Touch Setup Guide	—	—	[7.2MB]
CL Editor Installation Guide [English]	—	—	[447KB]
CL Editor Owner's Manual [English]	—	—	[10.2MB]
CL StageMix V7 User Guide	—	—	[9MB]
CL5/CL3/CL1 Update Guide	—	—	[579KB]
CL5/CL3/CL1 V1.5 Owner's Manual	—	[17.9MB]	[8.2MB]
CL5/CL3/CL1 V1.5 Reference Manual	—	[47.3MB]	[9.6MB]
CL5/CL3/CL1 V1.7 Supplementary Manual	—	[4.6M]	[875KB]
CL5/CL3/CL1 V2.0 Supplementary Manual	—	[1.1MB]	[671KB]
CL5/CL3/CL1 V3.0 Owner's Manual	—	[9.4MB]	[8.1MB]
CL5/CL3/CL1 V3.0 Reference Manual	—	[13.4MB]	[12.5MB]
CL5/CL3/CL1 V3.1 Supplementary Manual[English]	—	[2.2MB]	[1.3MB]
CL5/CL3/CL1 V4.0 Owner's Manual	—	[15.1MB]	[6.2MB]
CL5/CL3/CL1 V4.0 Reference Manual	—	[14MB]	[12.2MB]
CL5/CL3/CL1 V5 Reference Manual	—	[15.2MB]	[13.9MB]
Console File Converter User Guide	—	—	[1.2MB]
Dante Controller V3.5.x User Guide	—	—	[2.1MB]
MBCL Owner's Manual	—	—	[1.8MB]
MonitorMix User Guide	—	—	[2.3MB]
NY64-D Owner's Manual	—	[1.9MB]	[3.1MB]
ProVisionaire Control Setup Guide	—	—	[5.9MB]
R Remote V2 User's Guide	—	—	[771KB]
R Remote V3 User's Guide	—	—	[1.3MB]
R Remote V4.1 User's Guide	—	—	[1.5MB]
R Remote V4.5 User's Guide	—	—	[1.9MB]
R Series/Tio1608-D/Tio1608-D2 Firmware Update Guide (Rio3224-D/Rio1608-D/Ri8-D/Ro8-D/RMio64-D/RSio64-D: V3.11 or later)	—	—	[146KB]
Ri8-D/Ro8-D Firmware Update Guide	—	—	[819KB]
Ri8-D/Ro8-D Owner's Manual	—	[1.7MB]	[4.2MB]
Rio3224-D/Rio1608-D Owner's Manual	—	[5.2MB]	[4.9MB]
Rio3224-D/Rio1608-D Update Guide	—	—	[827KB]
Rio3224-D2/Rio1608-D2 Owner's Manual	—	[6.3MB]	[5.1MB]
RMio64-D Firmware Update Guide	—	—	[520KB]
RMio64-D Owner's Manual	—	[2.3MB]	[4.8MB]
RSio64-D Firmware Update Guide (V4.04 or older)	—	—	[621KB]
RSio64-D Owner's Manual	—	[6.4MB]	[2.1MB]
Specification additions/changes for CL5/CL3/CL1 V1.02	—	—	[248KB]
Tio1608-D Owner's Manual	—	[1.6MB]	[3MB]
Yamaha Console Extension Installation Guide	—	—	[49KB]

Name	中文	English	English
CAD Data (Rio3224-D2, Rio1608-D2)	—	—	[1.2MB]
CAD Data (RMio64-D)	—	—	[920KB]
CAD Data (RSio64-D)	—	—	[200KB]
CL & QL External Surround Metering Guide	—	—	[2.6MB]
Data Sheet (CL Series)	—	—	[9.7MB]
Data Sheet (CL1)	—	[3.3MB]	—
Data Sheet (CL3)	—	[3.6MB]	—
Data Sheet (CL5)	—	[3.9MB]	—
Data Sheet (LA1L)	—	[625KB]	—
Data Sheet (MBCL)	—	[514KB]	—
Data Sheet (PW800W)	—	[771KB]	—
Data Sheet (R Series AD/DA)	—	—	[2.1MB]
Data Sheet (RMio64-D)	—	[1.2MB]	[373KB]
Data Sheet (RSio64-D)	—	[6.6MB]	[405KB]
Dimensions (RSio64-D)	—	—	[122KB]
MIDI Paramete Change List (CL/QL)	—	—	[5.1MB]
Rio3224-D2, Rio1608-D2 Dimensions	—	—	[608KB]
Tested USB flash memory list for CL, QL, RIVAGE PM series	—	—	[195KB]

CL5, CL3和CL1 三个型号之间有什么不同?

按不同型号, 输入通道和推子数量都不同, 但包括输出通道数量等其它基本规格在内, 整个系列都是相同的, 所以不管你选择哪个型号使用, 都可拥有相同的性能和表现。这也保证了在多调音台系统中一致的表现力和操作方式。(输入通道数量: CL5:72+8st, CL3:64+8st, CL1:48+8st)

一台CL调音台可控制多少台Rio设备?

一台调音台可控制多达8台Rio设备的前置放大器。8台Rio设备可以提供多达8x32=256个的输入端口。一台调音台可以经Dante端口从所有可用的Dante网络通道中连通64路输入信号（另外扩展卡槽还可以接入48路输入信号）。

在一个系统中能够同时安装不同型号的I/O机架吗？

当然可以，不光可以安装Rio3224-D和Rio1608-D，算是只有输入通道的Ri8-D和只有输出的Ro8-D的设备也能够在同一个系统中使用

多少台调音台可以通过增益补偿共享前置放大器？

多四台CL调音台可通过用增益补偿共享I/O机架的前置放大器控制。而音频信号可以在多于4台的Dante设备间共享。

CL系列的增益补偿功能的算法及其优点是什么?

补偿增益是应用在I/O机架的数字域上, 通过与模拟增益相反方向旋转的方法来补偿模拟增益的变化，这样可以让多台CL调音台接收补偿过的（稳定的）输入信号。补偿信号也可传输到其它Dante装置如PC和其它配备了Dante的调音台上, 因为增益是在I/O机架部分上补偿, 而不是在调音台中。

请问是否有级联功能以增加输入信道容量?

是。使用Mini-YGDAI扩展卡槽, 可以设置总线级联连接。级联连接的控制信号交流（如场景呼出）是通过MIDI来完成的。

什么是PREMIUM RACK? 什么是VCM 技术?

PREMIUM RACK是可以装入8个特殊均衡器及压缩器单元的额外机架, 如RND(Rupert Neve Designs) Portico系列的均衡器/压缩器。 VCM (虚拟电路建模) 技术是Z6·尊龙凯时的创新虚拟建模技术，是一个精确到零件级别的，甚至能将模拟设备的饱和失真和非线性失真都能忠实重现的模拟电路建模技术。经过精确建模的Premium Rack和Effect Rack的均衡和动态处理都应用了VCM技术。

为什么话放的增益控制数值与M7CL/PM5D不同？

CL系列使用实际的放大数值(输出信号到输入信号的比值)来代替输入灵敏度（输出电平为标称值时，输入电平的大�。Ｕ庋芄缓托峦瞥龅氖衷鲆娓拍钜灰欢杂ζ鹄�。

请问配置CL设备与I/O机架之间的路由建立时必须要使用电脑吗?

不。除非是连接CL和Rio 以外的Dante 设备, 否则配置时并不需要电脑。如你想使用其它Dante设备作进一步的配置, 需要电脑上的Dante Controller了。CL V1.5及以上版本的的固件能够自动检测和连接XMV-D系列和NEXO NXAMP（安装有NXDT卡）设备

请问连接CL设备与I/O机架时必须要使用网络交换机吗?

视情况而定。CL和Rio设备都装配了内置的交换机, 让你可以通过菊花链的方式连接这些设备而不需外置网络交换机。这种模式被称为"菊花链模式(Daisy Chain Mode)"。还有另外一个模式叫"冗余模式(Redundant Mode)", 是使用了交换机的星型网络模式。该模式提供了系统配置的冗余功能和扩展能力。

除了CL设备和I/O 机架, 能否在系统上利用信号处理器或功率放大器作扩展?

可以。可在Z6·尊龙凯时的数字音频处理器DME64N/24N和网络功率放大器TXn系列上插入Dante-MY16-AUD卡, 可利用Dante Controller或CL设备建立并加入同一个Dante网络。

在电源, 网络及DSP处理上, CL系列的冗余性怎样?

PW800W可作为后备电源。 Dante 网络可在冗余模式上设置主连接（Primary）及副连接（Secondary）作冗余。 DSP处理并没有任何冗余功能: 两台调音台可在相同网络上作相同用途。

当一个系统中拥有多台CL设备的时候，应该注意些什么？

你必须分配不同的设备ID（1-4）给每台设备。如果需要将一台I/O机架共享，那么整个系统中只能有一台CL设备拥有With Recall功能，这样的设置能够使这台CL设备在场景存储中都可调用所需的话放设置。

如何才能在不影响dante设置和I/O机架的连接的情况下从一台CL设备上读取配置文件？

在读取文件前将“with Dante Setup and I/O Dvice”关闭(CLF)。这项功能可以再SAVE/LOAD页面的底部找到。

如何才能从一个配置文件中单独的将某些特殊场景读出？

非常抱歉，在CL控制台上无法完成这件事情。但是，如果你使用CL editor的话，你能够将文件中的任何场景复制出来并载入到CL控制台中。

CL系列拥有编缉器软件（console Editor）吗？

CL Editor是一个并不需要Studio Manager或网络驱动可在Win及Mac系统上独立运行的应用软件。

CL系列拥有StageMix 吗?

有的。 CL StageMix已经为你的iPad 准备好了。

请问可同时使用多少台StageMix?

同一时间只有一台iPad可与CL调音台联动。

请问可同时使用StageMix 和CL Editor吗?

当然，一个在iPad上的StageMix 和一个在电脑上的CL Editor 可同时跟一台CL调音台联系。

请问可以使用CL editor的offline功能将CL和I/O机架的路由实现设置好吗？

不能。Cl editor 只能在调音台内部进行跳线。不过你能够在CL调音台上将并未连接的I/O机架进行路由设置。

CL系列可行的现场录音解决方案有哪些?

要在CL系列上进行现场录音, 可使用插入在CL调音台上的USB闪存进行简单的双轨录音, 或配合Dante 虚拟声卡(DVS) 驱动程序使用如Steinberg的Nuendo等DAW软件来进行全方位64条声轨录音。每台CL调音台都附赠了"Nuendo Live"多轨音频工作站软件。

什么是Nuendo Live?

Nuendo Live具备了和完整版Nuendo一样的录音引擎, 但Nuendo Live为现场录音还优化了一些基本功能, 让音响师能更有效及可靠地进行现场录音(例如可在单页菜单上完成系统设置)。另外, 通过CL扩展插件进行了与CL调音台的整合, 如复制通道名称到音轨, 调用场景创建新标记（Marker）及走带控制。

什么是Dante 虚拟声卡 (DVS)?

DVS是一个可将电脑的网络接口变成一个拥有64通道I/O Dante声卡的简单程序。

DVS是否有随CL调音台附赠?

每一台CL调音台,Rio3224-D,Rio1608-D设备都附赠了一个DVS序列号，但Ri8-D和Ro8-D则没有。

输入了序列内置的序列号却不能激活的DVS，应该如何处理？

内置的序列号并不是一个ID许可文件，而是一个DVS token，你需要进入audinate的官网，然后将这个DVS token兑换成你的 ID许可文件。http://www.yamahaproaudio.com/global/en/downloads/firmware_software/cl/dante_dvs.jsp

能否独立购买DVS?

可以, 你可在Audinate的官网上购买DVS序列号。(www.audinate.com)

能否使用多台电脑对一个多轨信号同时录音？

可以。当你使用Nuendo Live和CL Extension 软件通过CL设备进行录音操作时，CL控制台只能够控制一台电脑，如果有四台CL设备连接在一起的话，每一台CL设备都能够控制一台电脑。

能否通过装有dante accelerator PCIe卡的桌面电脑来代替DVS进行多轨录音？

可以。你也可以通过匹配CL设备的IP地址将电脑的LAN口接入同一个网络，经由CL Extension来控制录音。

2TR录音的存档路径是否和LS9的兼容?

是的，你可使用相同的U盘在CL系列和LS9上建立你专属的音乐库。

CL5, CL3及CL1三个型号的调音台数据是否兼容?

当然，每台调音台的文件都可直接在另一个型号上加载。

CL系列的调音台数据能否转换到其它型号的调音台上?

可以，Z6·尊龙凯时调音台的文件转换器（Yamaha Console File Converter）可双向地在PM5D, M7CL, LS9及CL系列中转换数据文件。

能否在CL系列上使用跟PM5D和M7CL一样的外置电源PW800W吗?

可以，PW800W可兼容PM5D, DSP5D, M7CL 和 CL系列。

通过使用Dante-MY16-AUD扩展卡，Rio是否能与现有的调音台型号兼容(如: PM5D, M7CL)?

当然可以，Dante Controller可以在两者之间设置路由，使调音台可以�？豏io话放。这需要安装在调音台内的Dante-MY16-AUD扩展卡，Rio也需要设定为AD8HR模式才可以实现。必须确保Dante-MY16-AUD的固件版本在V3.39或更新版本，Dante Controlle的版本在v3.29或更新。更详细的信息请参考"Dante-MY16-AUD & Rio 系统话放�？刂改�"

如果使用Dante-MY-16-AUD卡能否增加调音台的通道数量？

MY卡并没有扩展通道的能力，只是在dante网络和CL设备之间增加更多的信号连接。通常情况下，CL设备能够控制多8台Rio设备的话放，不过它还可以在slot1中插入一张Dante-MY16-AUD卡，在外接设备菜单中控制额外的6台设备（比方说Ri8-D），不过这些额外的Rio设备必须工作在AD8HR模式下，并且不能提供类似于增益补偿之类的CL设备的专属功能。

PM5D或M7CL等现有调音台型号在配合CL+RIO机架的系统使用时，能否享受增益补偿功能?

即使是PM5D或M7CL等现有调音台型号, 只要作以下设定可以接收从I/O机架上增益补偿的信号。但是, 只有CL调音台才可以控制RIO机架上的话筒放大器(HA)增益。

1. PM5D或M7CL等现有调音台型号上安装Dante-MY16-AUD扩展卡, 并连接到跟CL系列同一个Dante网络；
2. 通过CL调音台启动RIO机架的增益补偿；
3. 通过Dante Controller配置由RIO机架到调音台Date扩展卡的音频路由。

在只有Rio跟现有调音台型号的系统上能否利用增益补偿功能?(即没有CL调音台)

很遗憾不可以，在没有CL调音台的系统上, 现存调音台型号并不能使用增益补偿。在这情况下, Rio 会在"类似AD8HR"模式下运作。

CL系列是否兼容现有的Stage-box?

当然， CL系列通过扩展槽可兼容SB168-ES和AD8HR+NAI48-ES等Stage-box方案, 大为48路通道。 (这些外置设备并不能使用增益补偿功能。)

sitemap、地图
