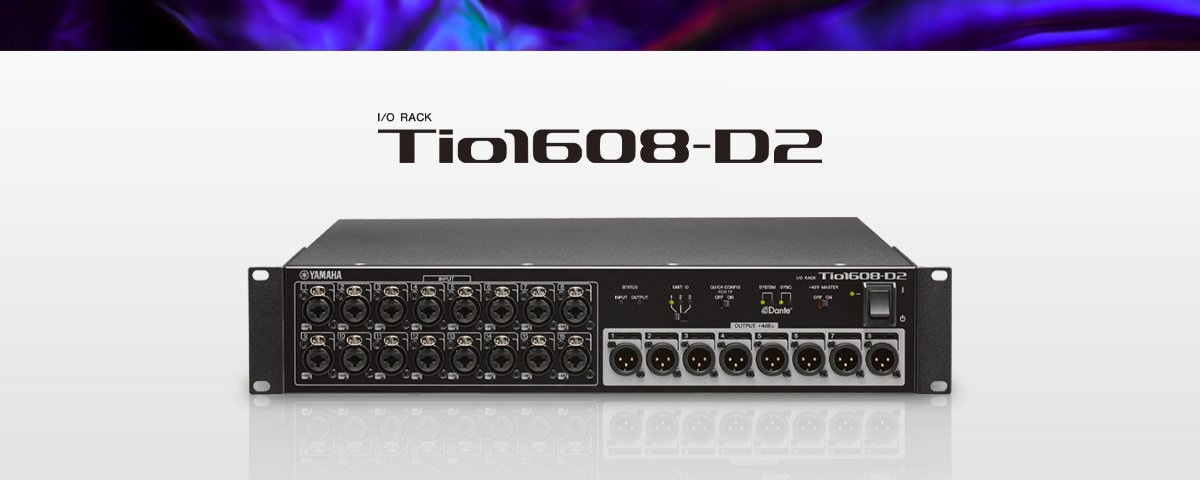

Tio1608-D2 I/O机架
简单、多功能、高解析度Dante网络舞台接口箱
Tio1608-D2是一款带有Dante网络的I/O机架，具有16个麦克风/线路输入和8个线路输出。可以远程控制TF系列和DM3调音台的增益，从而构建简单的舞台接口箱系统。多功能的Tio1608-D2还支持96k，非常适合作为RIVAGE PM或DME7等大型安装系统中的I/O机架。
Dante的多功能和可扩展能力
DM3和TF系列，以及CL和QL数字调音台均采用了Dante音频网络标准。这些调音台可与Tio1608-D2或R系列I/O机架自由组合，从而创建符合所需规�：驮に愕南低�。通过“Dante Controller”启用跳线功能，“R Remote”软件可用于控制Remote HA功能。
*请注意，Tio1608-D2中的Remote HA功能仅可以通过主端口实现。Tio1608-D2的Remote HA控制在从属网络中不可用，即使与TF或CL/QL调音台连接使用也是如此。
产品信息

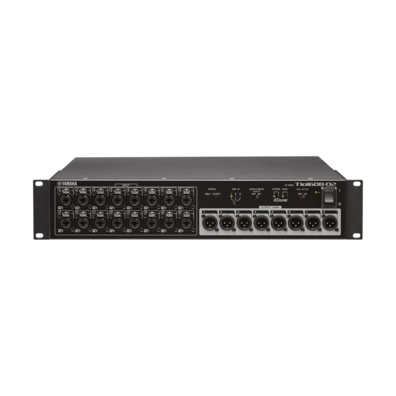

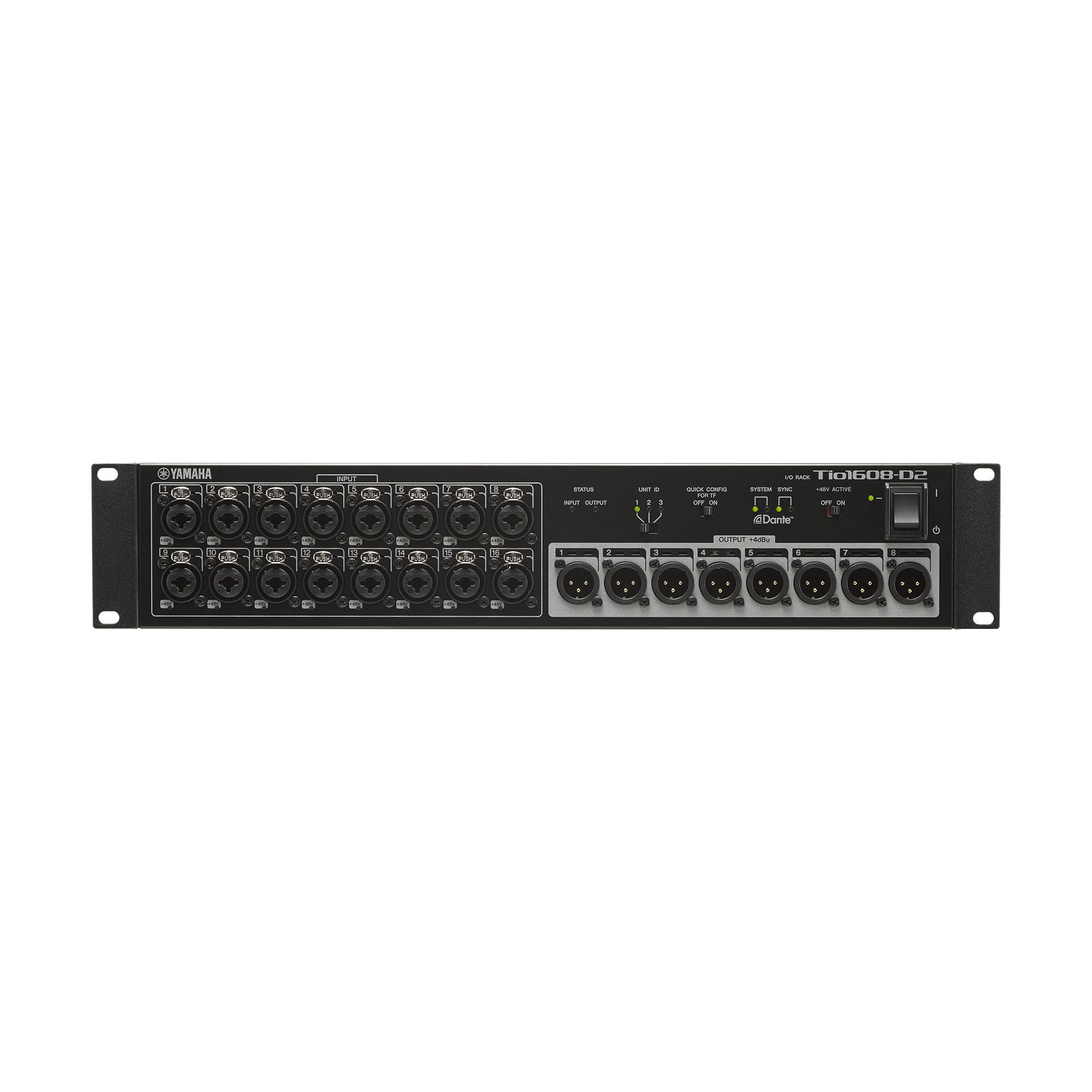

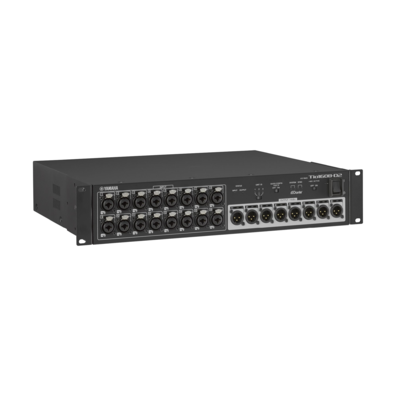

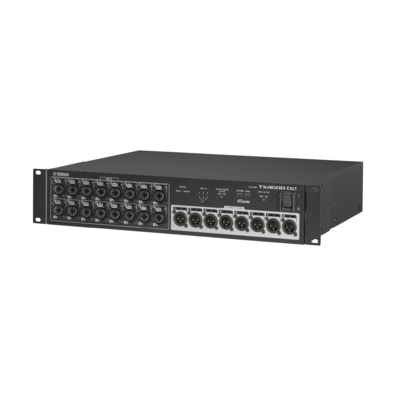

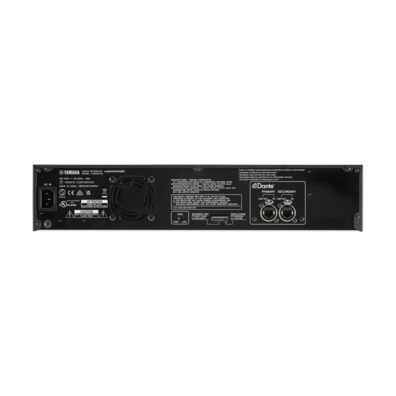

Tio1608-D2 I/O机架
立即购买
提升调音台便捷性的舞台接口箱
Tio1608-D2是TF系列或DM3舞台接口箱的理想之选。TF系列可使用选购的NY64-D扩展卡连接多达3个Tio1608-D2单元，DM3可连接单个单元。使用轻质、耐用的CAT5e以太网线缆，将调音台和Tio1608-D2单元以菊花链形式连接，实现低延迟、高品质的声音传送，无需再使用模拟蛇形线进行费时的传输和安装。
高度可靠的Dante网络音频协议
Dante凭借其低抖动、低延迟和高采样精度，被行业领先的厂家和专业人士所采用。即使对IT网络一无所知，您也可以使用Tio1608-D轻松配置出高性能的Dante舞台接口箱系统。得益于Dante网络协议的灵活性，TF系列数字调音台可被连接至一系列支持Dante网络的设备，如R系列I/O机架等。
快速简单的配置
TF系列和DM3配备了自动配置网络设置和音频接线的功能，实现便捷的系统配置。使用TF系列的QUICK CONFIG（快速配置）功能或DM3的AUTO CONFIG（自动配置）功能，只需以太网线将调音台和Tio机架连接，即可完成设置。打开电源即可使用！
*使用TF系列的QUICK CONFIG（快速配置）功能时，将开关设置为ON；使用DM3的AUTO CONFIG（自动配置）功能时，将开关设置为OFF。
简单灵活的输入选择
基础配置完成后，可以轻松分配输入以适配系统设置。所有输入都可以瞬时从TF系列的INPUT画面菜单或DM3的PATCH画面统一分配给Tio机架。用户也可更改各输入以从多个位置接收信号，从而有效使用所有输入。
可调出D-PRE前置话放
Tio1608-D2机架继承了在开发TF系列调音台时所追求的自然与音乐的灵敏度。对机械结构、电路板布局、供电、接地和零部件选择都一丝不苟，精益求精，在开发的每一个阶段都进行了严苛的性能测试和试听测试。Tio1608-D2机架与TF系列相同，带有可调出D-PRE前置话放，通过整套系统为您带来持续自然、充满音乐性的声音。
使用DM3的系统示例
Tio1608-D2可以帮助您轻松连接DM3数字混音系统。系统设置采用即插即用的方式。只需连接Cat5e网线，选择设备ID，系统即就绪。通过Cat5e还可以实现远程话放控制功能。StageMix软件可以在场馆、舞台以及观众等各种位置无线操控调音台。
| Tio1608-D2 | ||
|---|---|---|
| 采样率 | 外部 | 44.1 kHz、48 kHz、88.2 kHz、96 kHz |
| 信号延迟 | 低于1.3ms INPUT到OUTPUT，与DM3相连，Dante接收延迟设置为0.25ms（单程），Fs=96 kHz/低于2.6ms INPUT到OUTPUT，与DM3相连，Dante接收延迟设置为0.25ms（单程），Fs=48 kHz | |
| 总谐波失真 | 低于0.2% +4 dBu@20Hz-20kHz 到600Ω，增益=+66 dB /低于0.05% +4 dBU@20Hz-20kHz 到600Ω，增益=-6 dB，INPUT到OUTPUT，Fs=88.2 kHz、96 kHz/低于0.1% +4 dBu@20Hz-20kHz 到600Ω，增益=+66 dB/低于0.05% +4 dBu@20Hz-20kHz 到600Ω，增益=-6 dB，INPUT到OUTPUT，Fs=44.1 kHz、48 kHz*使用-18 dB/倍频程滤波器@80 kHz测量 | |
| 频率响应 | +0.5，-1.5 dB 20Hz-20kHz， 参考标称输出水平@1 kHz，INPUT到OUTPUT | |
| 动态范围 | 108 dB，INPUT到OUTPUT，增益=-6 dB/110 dB，DA转换，Fs=96 kHz/108 dB，INPUT到OUTPUT，增益=-6 dB/112 dB，DA转换，Fs=48 kHz | |
| 哼声和噪音等级 | 等效输入噪音 | -128dBu，增益=+66 dB，Fs=96 kHz、48 kHz* 使用A-加权滤波器测量 |
| 残余输出噪音 | -86 dBu, Fs 96kHz / -88 dBu, Fs 48kHz, ST main off *Measured with A-weighting filter | |
| 串扰 | -100 dB，相邻输入/输出通道，输入增益=-6 dB *使用-30 dB/倍频程滤波器@22 kHz测量 | |
| 散热 | 100-240V，50/60Hz，43.5kcal/h | |
| 功率要求 | 100-240V，50/60Hz | |
| 功耗 | 50W | |
| 外观尺寸 | W | 480mm |
| H | 88mm | |
| D | 364mm | |
| 净重 | 5.7 kg | |
| 附件 | 使用说明书、电源线（2.5m）、橡胶塞（4） | |
| 其他 | 温度范围： 操作温度范围：0 - 40℃，存储温度范围：-20 - 60℃ | |
模拟输入特性
在这些规格中，0 dBu = 0.775Vrms。
经由各单独软件受限开关，+48V DC（幻像电源）应用至INPUT XLR类接口。
*1. 当单元设置到最大增益时，灵敏度是产生+4 dBu（1.23V）输出或标称输出电平的最低电平。
*2. 1：地线，2：热线，3：冷线
*3. 尖端：热线，环：冷线，套筒：地线
模拟输出特性
在这些规格中，0 dBu = 0.775Vrms。
*1. 1：地线，2：热线，3：冷线
