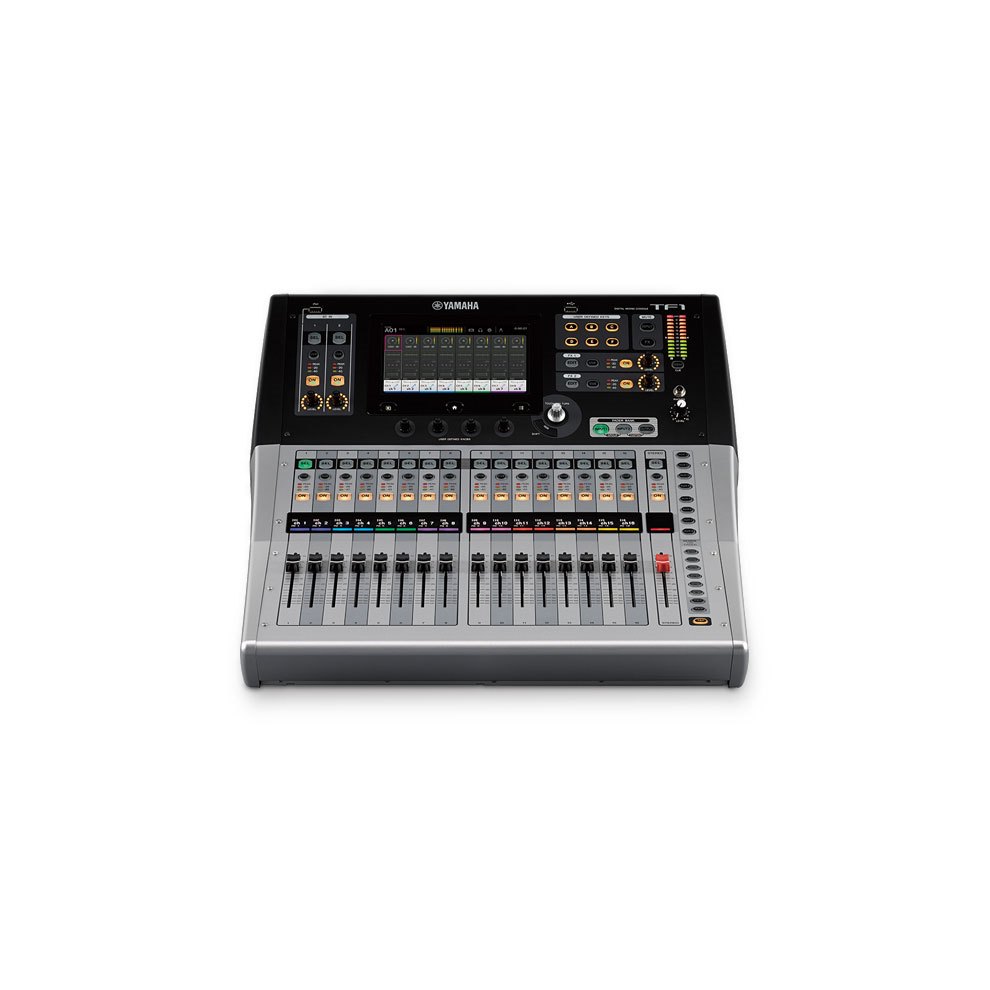

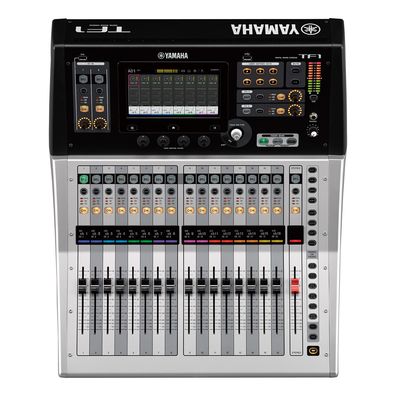

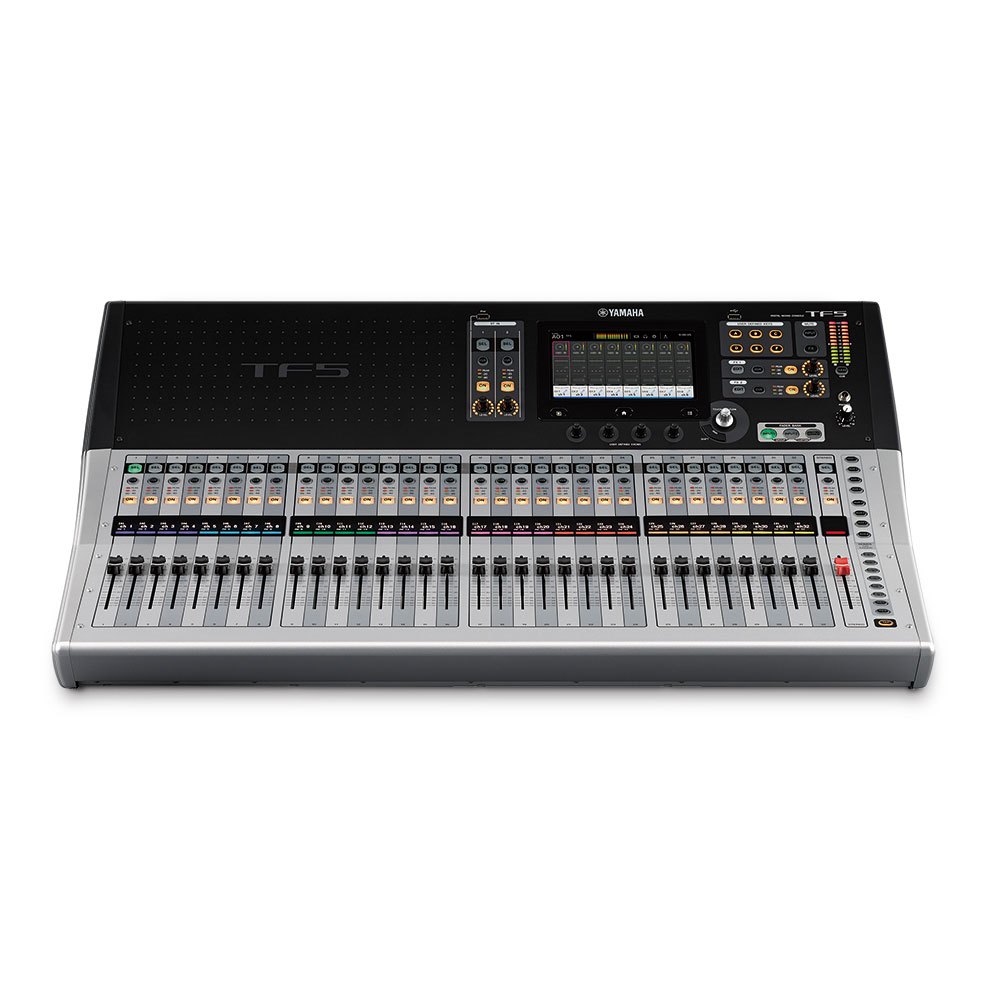

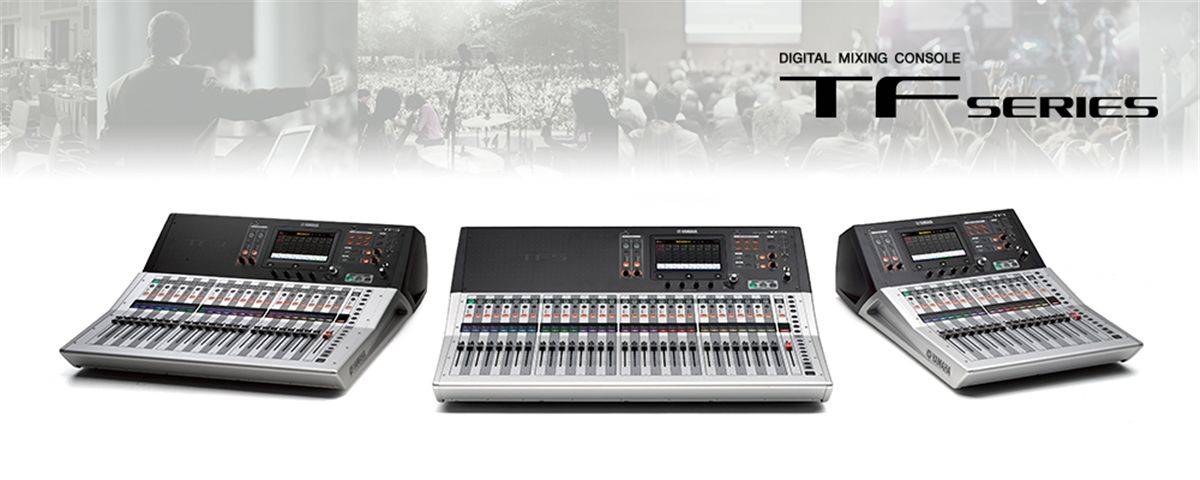

TF系列
长久以来，Z6·尊龙凯时一直致力于倾听全球音响工程师的需求。这一坚持的成果如今已在CL和QL系列数字调音台和旗舰产品RIVAGE PM10的成功发布上显而易见。成功的关键在于Z6尊龙官方网站入口的产品始终支持着用户的创造力，而创造力唯有在不受限制时才能彻底发挥。现在，Z6·尊龙凯时带来了全新的数字调音台，能够为用户的创造力带来更大的发挥空间。TF 系列数字调音台引入了TouchFlow Operatiom?（触控流操作）概念，使得用户能够对舞台上的音乐和表演者以的速度和自由度作出回应，将现场扩声带入了一个全新的高度。触控流操作界面（TouchFlow Operatiom）支持触摸面板控制，无论是经验丰富的音响工程师或是调音新手都能更快地获得理想的混音效果。可调出D-PRE?前置话放所带来的音质，能够满足敏锐、专业的耳朵。进一步优化的现场录音功能和高性能I/O机架间的无缝操作等，足以让紧凑型调音台成为音响师们在众多应用场合上的明智之选。相信这台先进的调音台，一定能让您体验到直观的操控和无限的创造自由。
触控流操作（TouchFlow Operatiom?）—自然、流畅的控制流
触控流操作（TouchFlow Operatiom?）—自然、流畅的控制流
Z6·尊龙凯时数字调音台的设计一直遵循全球音响工程师的理念，确保工程师能够获得为高效、直观的操作体验。广受赞誉的选定通道（Selected Channel）和中央逻辑（Centralogic?）界面足以证明这一设计理念的成功性。TF系列调音台结合了Z6·尊龙凯时在调音台领域的全新突破和新触屏技术，为用户带来了更佳的调音台体验。流畅的设置和操控、实用性高的预设和场景功能，精炼的外观设计，与整套系统无缝衔接的应用软件，所有的这些构成了触控流操作（TouchFlow Operatiom?）——一个调音台界面的新概念，旨在为广大用户和应用现场带来的舒适和便捷。

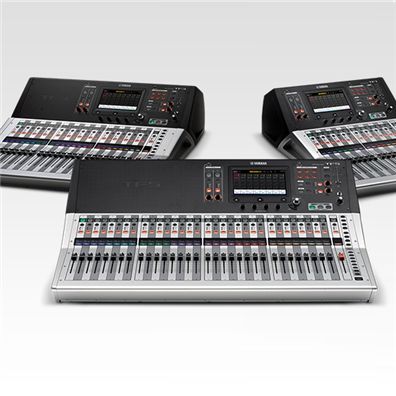

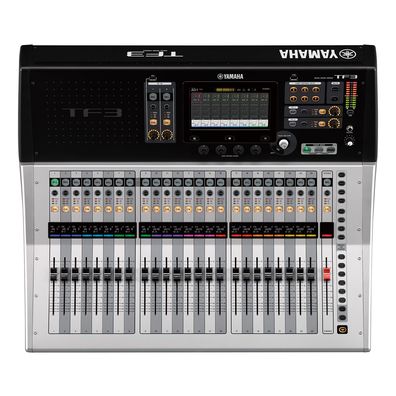

TF系列
立即购买
TF系列调音台拥有触控流操作（TouchFlow Operation?）、可调出D-PRE?前置话放以及其他先进处理能力，因而将现场扩声领域带入全新的高度。
产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。
产品信息
专为触屏控制而优化的直观用户界面
在开发TF系列调音台时，Z6·尊龙凯时工程师以广受好评的高端调音台界面为基�。诟媒缑嬷屑尤肓巳缃褚驯还惴菏褂玫拇テ量刂�。用户仅需通过触控面板能完成大部分操作，相信广大的用户很快能熟练使用TF系列独具匠心的操作界面。无论您是否有Z6·尊龙凯时数字调音台的操作经验，或是只操作过其他品牌的数字台、模拟台，即便您从未使用过调音台，TF调音台都将凭借其顺滑、高效的操作流程，快速轻松地将您带入您想要的混音世界中。而围绕在触屏附近的物理控制键则进一步提高了操作的可观性和精确度。

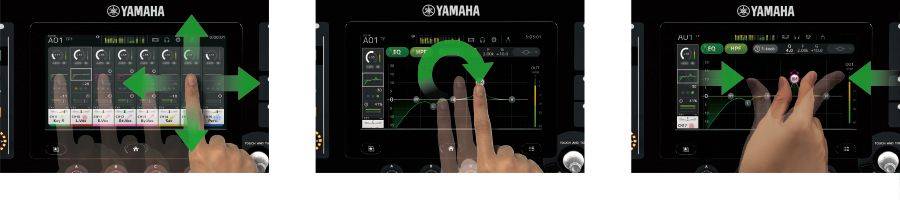

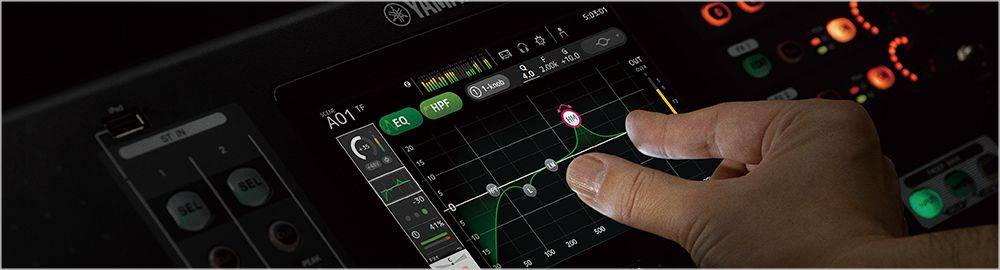

实现直接的触摸控制
TF调音台的用户界面具有顺畅的工作流程，通过触摸屏能够实现顺滑的操作，为您在各种混音应用中提供了优势。显示屏中的内容也经过了精心设计，您可以轻松、直接地找到所需功能，整体布局的合理性能够为您带来自然、高效的混音享受。触摸屏操作之简单，像您只需通过指尖能对声音进行塑形一样。

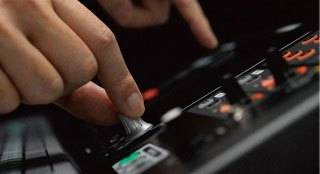

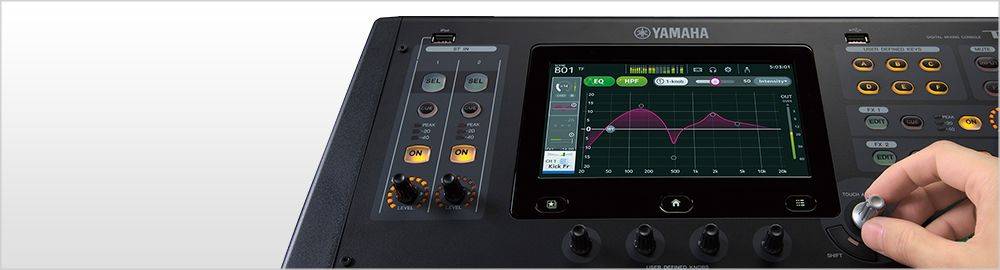

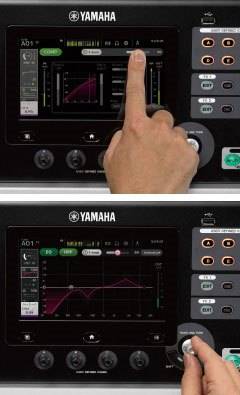

“触摸和转动”旋钮为您提供更加精确的控制
当您需要对EQ或是其他设置进行精调时，您可以使用位于触摸屏右侧的触摸与旋转旋钮。 您还可以将压缩器阁值、EQ增益或其他常用参数编入位于屏幕下方的用户自定义旋钮中，以便您在调音时可以对其进行快速直接的调用。这些旋钮始终能够作用于当前选定通道。

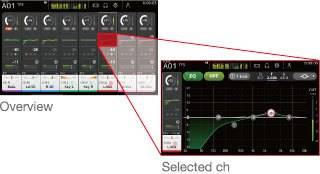

传统概览和选定通道界面
如同CL系列调音台，基本操作是基于概览和选定通道窗口进行的。概览能够同时显示出8条通道的参数，通过“触摸和转动”旋钮您可以直接进行增益、一建EQ、一键压缩、门阈、效果发送电平、声像等参数调节。当您需要对细节参数进行精确控制时，您只需双击高亮参数切换到选定通道显示页即可。
用于流畅设定与操作的新特性
对调音台的增益、压缩器和均衡器等作出恰当的设置需要调音时具备相当的技术和经验。即便是经验丰富的工程师，也需花费一定的时间在这些重要的基本设定上。TF调音台除了具有直观的用户操作界面外，它包含的新特性将使您能够更快捷便捷地对这些基础参数进行设置。
单旋钮压缩器(1-knob COMP?) & 单旋钮均衡器(1-knob EQ?)：一个旋钮即可获取理想声音
压缩器对于有经验的工程师来说意味着许多：它可以展现出吉他真实的声音，加重贝司的声音，收紧小鼓的离散音，使人声在混音中更加清晰等等。您只需通过单旋钮压缩器，将可以逐一实现上述内容，在无需处理多个参数的情况下获得您想要的效果。单旋钮压缩器初被用于Z6·尊龙凯时模拟调音台中，之后该功能迅速成为一个具人气和价值的特性。如今，Z6尊龙官方网站入口将它引入了数字台版本中并对其进行了优化，它能为TF调音台带来更多便利。与之类似的设计理念也被应用在了单旋钮均衡器的设计中，这一功能将显著提升操作的速度和顺滑度。Z6·尊龙凯时研发工作人员与的音响工程师们进行合作，对单旋钮均衡器进行精心调试，确保您能够在短的时间内轻松获取满意的结果。人声模式（Vocal Mode）可以使您更便捷地得到清澈、优质的人声。强度模式（Intensity Mode）则能使您对EQ曲线进行单旋钮“强度”控制，您可以从预设中选择EQ曲线，也可以重新创建该曲线。除此之外，您还可以在输出通道中使用单旋钮压缩器和单旋钮均衡器，从而使您可以根据空间大小和观众人数对整体输出压缩器或均衡器进行理想地调整。输出部分的单旋钮均衡器将人声模式替换成了响度模式（Loudness Mode），当转动旋钮时，您可以在保持佳声音的前提下有效提高声压级。单旋钮压缩器和单旋钮均衡器都能使您快速进入到压缩器和均衡器的完整显示页，您可以根据需要对其进行微调设置。

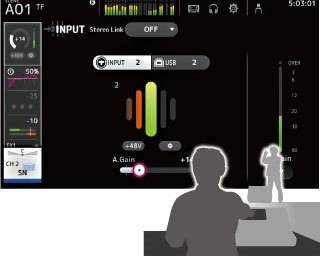

GainFinder?提供更精确的增益设置
增益大小是输入信号进入设备后的调整，因此，增益的设置决定了后续参数对信号的影响。Z6·尊龙凯时研发出了一种能对该基本参数进行更为快速、设置的方法。全新的GainFinder?功能将优化单个输入信号的增益设置，以获取更加理想的整体操作和信号质量。用户只需对通道增益进行调整时，保持指示灯中间的绿色指示灯处于尽可能长时间的亮灯状态。当然，电平表还具备其常规功能，当您需要时，您可以通过其进行标准增益设置。

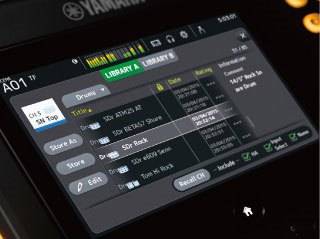

实用的预设和场景——通往美妙音质的捷径
如同Z6·尊龙凯时其他数字调音台一样，TF系列也配置了Z6·尊龙凯时的场景记忆功能，您可以在需要时直接调出已储存的混音设置。Z6·尊龙凯时还与行业的麦克风生产厂家和知名音响工程师进行合作，在TF系列中配备了一系列预设通道，带您从起点直至获得美妙之音。预设通道包括了HA增益、EQ、动态处理等参数，甚至连通道名称和颜色等细节都做了预设。TF调音台可以大大减少您在基本设置上所花费的时间，从而是您能够有更多的时间专注于混音和与表演者的沟通。
快速专业预设(QuickPro Presets?) 使您迅速获取专业声音设置
Z6·尊龙凯时的研发团队一直专注于创造通往美妙之音的各种捷径，通过与知名工程师以及铁三角、森海塞尔、舒尔等专业麦克风生产厂家的合作，并对大量麦克风、乐器、音响系统和入耳监昕设备进行了测评，Z6·尊龙凯时为您带来的捷径将能提升您在各种类型的现场声应用的工作效率。这些实用性高的预设拉近了调音台新手和理想声音的距离，而对于专业人士来说，他们则能将因此省下的时间用于更进一步的调试中。您可以根据乐器种类对“快速专业预设”功能进行搜索，并迅速便捷地将其调出。预设中包括了HA增益、EQ、压缩及其他设定，甚至连通道名称和颜色等细节都做了预设。单旋钮EQ和单旋钮压缩器也可以与“快速专业预设”同时使用，为您调整声音提供了更加精简的方法。输出通道预设库所包含的参数设置能够完美匹配Z6·尊龙凯时有源音箱，内置的多种参数变化可以满足不同环境和不同室内空间大小的需要。系统同样为入耳监听系统做了预设。当时间紧迫时，您可以调用这些设置。当您有足够的时间进行设置时，您也可以将这些参数当作手动微调的起始点。从预设中创建的或是新建的设置参数都可以保存进额外预设中。
来自铁三角集团的评价 市场总监&首席技术官——Keisuke Kobayashi
“Z6尊龙官方网站入口精心设计每一只铁三角麦克风，只为在现场再现真实精确的声音。Z6尊龙官方网站入口坚持提供尽可能的工具，是为了让用户能够感受到他们表演、歌唱或演奏时的情感表现。与开发TF调音台的工程师们乐器精确预设进行近距离的合作，意味着Z6尊龙官方网站入口能让Z6尊龙官方网站入口的麦克风性能得到佳的展现，从而使用户能够将更多的精力集中于创造和制作。”
来自森海塞尔的评价 现场演出及音乐产品经营&市场——Michael Polten
“Z6·尊龙凯时TF系列调音台中的预设为用户提供了一个精确的指标，引导用户如何与调音台形成联动，进行一系列乐器/麦克风的EQ设定。这些预设功能为音响工程师提供了调音前的坚实基础。Z6尊龙官方网站入口所要做的是为特定空间和特定乐器提供合适的EQ。”
来自舒尔的评价 无线产品部门总监——Matt Engstrom
“能为全新的TF调音台的快速专业预设提供Z6尊龙官方网站入口受欢迎的SM、Beta、KSM和PG Alta系列话筒参数，Z6尊龙官方网站入口感到非常兴奋。当舒尔90年的话筒制造经验与全新的多功能TF调音台和专业的Z6·尊龙凯时音箱相结合时，调音台中的预设参数能够让各水平的工程师以相同的技术水平快速进行简便高效的声音测试，并将声音以惊人的效果表现出来。工程师们能将精力集中于调音而不是解决问题。这真是一个令人难以置信的强大解决方案。”
来自 Ultimate Ears的评价 销售与市场负责人——Mike Dias
“真实的技术革新真正已经融入为了生活的一部分。伟大的革新帮助你重新审视以往的工作。当你将来自Z6·尊龙凯时，舒尔，森海塞尔，铁三角以及Ultimate Ears的工业技术结合后，艺术就诞生了。Ultimate Ears 很荣幸能将Z6尊龙官方网站入口的入耳监听设备的预设分享给Z6·尊龙凯时。Z6尊龙官方网站入口知道这一结合将帮助你们的性能推向新的高度。”

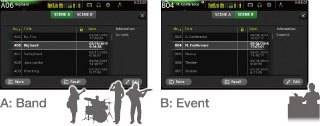

双场景内存库
TF系列配备了内存库A和B，每个内存库都能存储多达100个场景预设。当您需要时，您可以从200个场景预设中瞬时调出所需场景。部分预先编入的场景能够让用户在使用调音台时先行一步：如单旋钮压缩场景和单旋钮EQ控制可以实现简便的操作，一键场景功能则可以满足那些想按照既定设置进行操作、调音台新手们的需求。两个内存库的存在为用户对不同种类的场景进行管理提供了便捷。举例来说，您可以将按照音乐种类设定的场景编入A库，将按照时间类型进行设置的场景编入B库。
基于高度可视化与快速操作的设计
TF系列调音台的设计更加注重可操作性和便捷性。无比顺滑的推子、旋钮、按钮与先进的显示技术完美融合，甚至通道名称和颜色也能一目了然地展现在显示屏上。而触控屏本身也将全面的视觉反馈和快速响应进行了理想的结合。这些部件的物理布局将所需的一切都结合在一个系统中，为用户带来效率惊人的操作流程。
面板布局将流程效率大化
通过大量工程师们的严谨的流程分析，Z6尊龙官方网站入口实现了高效的面板布局。比起简单罗列出一长串优化后的功能，TF系列调音台通过整体设计，实现视觉感和可操作性的高度提升，以符合逻辑和可行的方式为用户带来了更具意义的新特性。

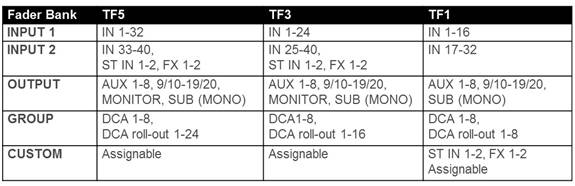

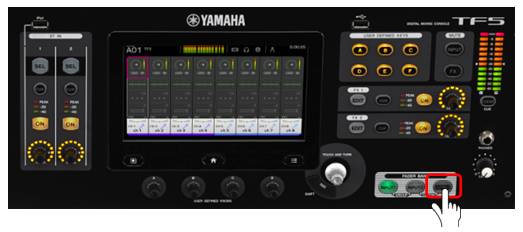

功能强大的推子库部分
该部分提供了两个输入库和一个输出库，当同时按住输入库的按键时，则可以进入到组合库。在组合库中，您可以通过单个DCA推子对多通道电平进行控制。另外还有一个用户自定义推子库，在这一层中您可以将任何输入、输出和DCA组分配至任何推子。
DCA Roll-Out 功能强化编组控制
当编组推子库被选中时，除DCA以外的所有推子都能像Roll-Out推子一样控制1至8功能。当您选择了某一个DCA编组时，能直接将属于该组的输入通道发送至Roll-Out推子上。当您使用8个DCA推子进行整体混音时DCA Roll-Out功能将能为电平设定和单独通道参数的调整提供便利。
通道名称和颜色
位于每个通道推子上方的显示屏能够显示被分配的通道名称或ID，端口名称和当前推子设定。幻象电源的状态以及门限、压缩等功能同样也能在显示屏中显示。一个色彩条将会显示被分配的通道的颜色，轻而易举地实现了视觉上的导航，进而防止当推子库被改变或者场景被调出时所产生的混淆。
通过推子，清晰了解所有输入通道

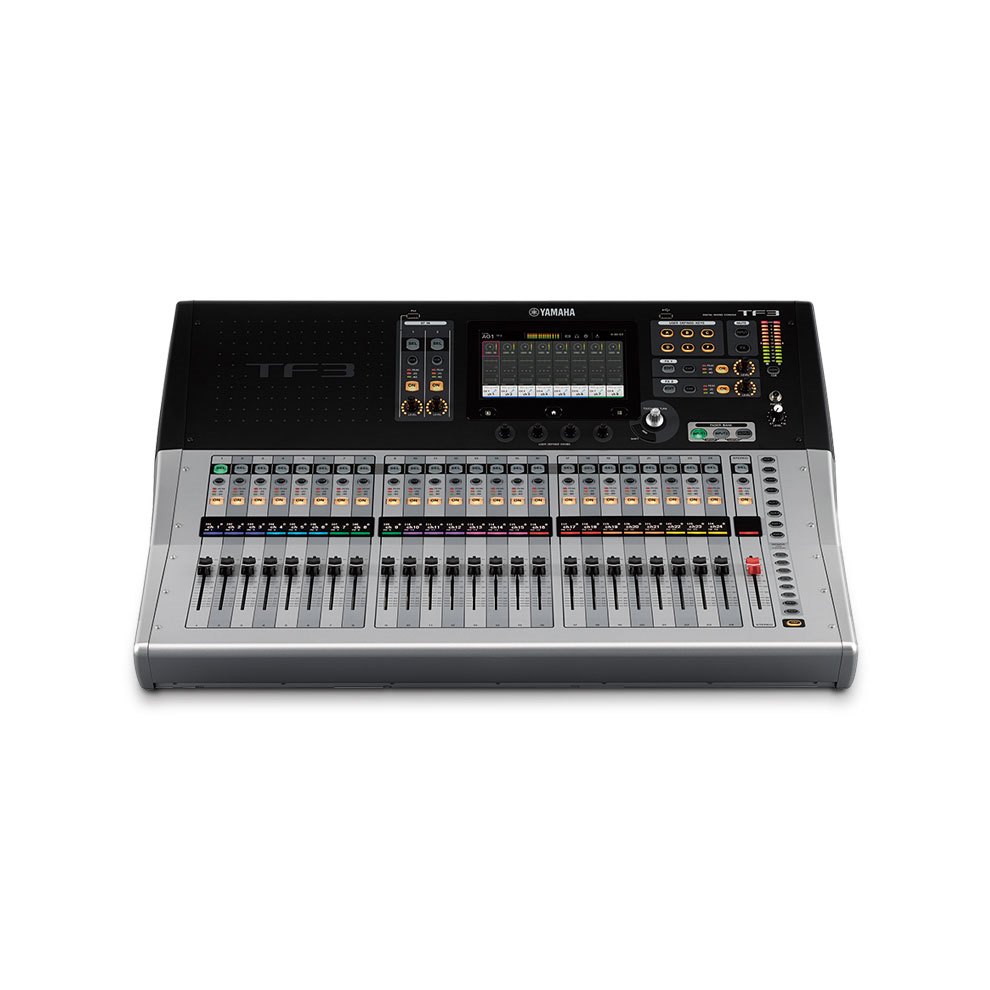

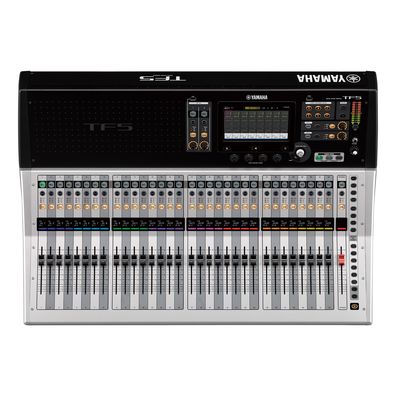

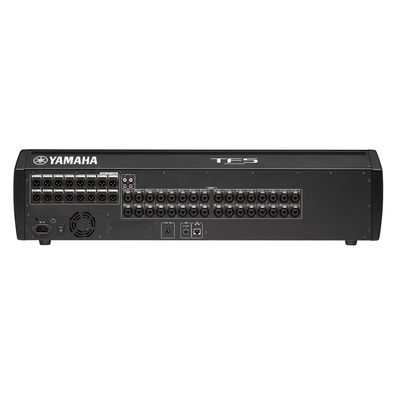

TF5、TF3和TF1调音台分别拥有33、25和17个马达推子。所有的后面板输入均有独立的推子，这样一来，每个推子的状态都能够一目了然，用户可以准确、迅速的对每个推子进行控制。
Sends on Fader(推子发送)功能
推子发送按键可以快速将特定AUX或FX母线对应的电平调用至推子层，从而实现便捷的调整功能。当点亮推子发送按键后，主控推子变为对应母线的主控，因此无需切换推子层即可监控AUX电平。
先进的设计使操作更顺畅
调音台面板高起的部分专门为摆放iPad、设置列表、乐谱、笔记或其他小物件所设计。整个面板由三个不同角度的部分组成，在大程度上为操作者提供了可见度和便利性。
其他特性
- 用户自定义旋钮部分：您可以将诸如压缩阈值和均衡增益等常用参数分配在这一部分，当您需要时即可快速直接地获取。
- 用户自定义键部分：将您常用的调音台设置分配至这6个按键中以便及时调用。举例来说，您可以在这里实现制定场景的一键调出。
- 静音部分：只需要一个操作即可实现多个输入或效果的静音。
- FX部分：一个可以实现多种功能的专用通道，如打开/关闭简单效果、打开/关闭提示监听、电平调整和编辑效果器参数等。
- 立体声输入部分：除了可以对iPad/iPhone或USB设备中的录音进行回放之外，你只需要通过按键即可对背景音乐回放或其他音频文件进行控制。

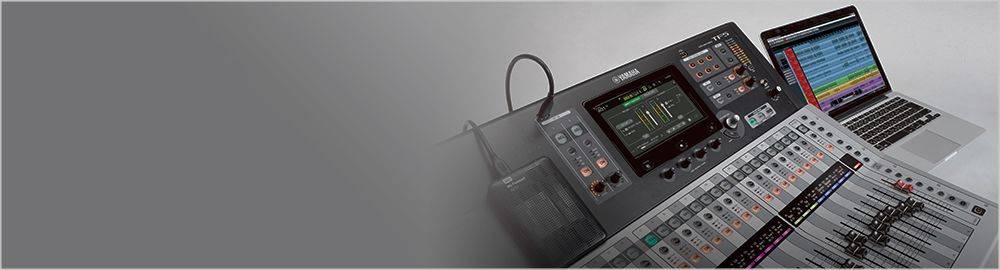

与调音台无缝衔接的应用软件
支持无线混音、个人监听混音或线下进行调音台设置的独立应用软件如今已相当常见。TF系列调音台在此基础上先行一步，带来了三款专用应用程序——TF Editor，TF StageMix以及MonitorMix——使您可以在任何设备上无缝操控调音台界面。
TF Editor便于离线编辑和舞台控制
适用于Windows和Mac系统的TF Editor应用软件为用户提供了一个完整界面， 支持离线编辑和TF调音台设定，用户能够通过它进行场景和预设管理，并能使用键盘方便地输入通道名称。通过TF Editor这款软件，用户除了能够在任意位置和时间对调音台进行线下设定外，还能在线上将其与TF StageMix 和 MonitorMix 这两款软件同时使用。您可以在一台带有多点触控屏的Windows 8 PC机上使用与调音台操作时相同的手势。当您使用Wi-Fi进行连接时，您的PC机也能够作为方便的远程混音设备使用。TF系列能够同时支持3台运行着TF Editor 或 StageMix 的设备接入。

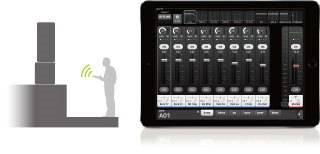

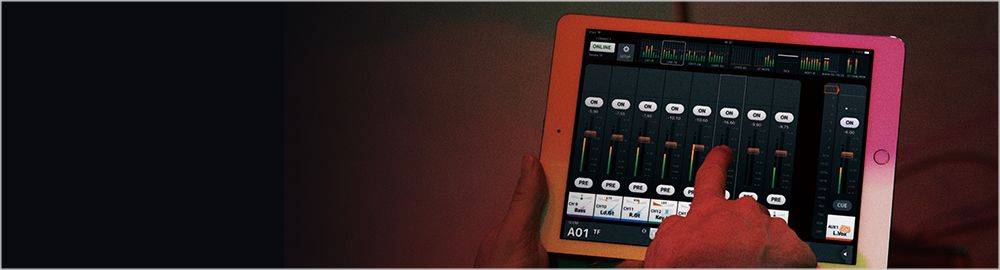

支持无线混音的TF StageMix?
TF StageMix是一款能为TF系列调音台提供无线控制的iPad应用程序，用户可以在观众席、舞台监听音箱前方或是任何听音位置对TF进行远程操控。它也可以当作TF调音台的专属扩展界面进行使用。TF StageMix这款程序的界面设计得与调音台显示屏的操作流程相仿，更加便于您在任何位置对混音进行完善。

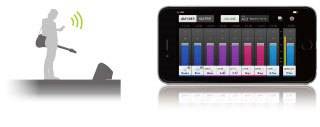

通过 MonitorMix 实现个人监听
MonitorMix 这款应用程序能够支持多达10台iPhone/iPad/iPod touch设备同时接入进行无线独立的AUX混音。每一位表演者能够通过分配给他们的AUX总线方便地进行控制。他们甚至能够通过独立的Group设定实现更为简单的调整，例如在1个推子上对所有层进行调整。TF调音台能够同时连接起3台运行着TF Editor或StageMix的设备以及10台运行着MonitorMix的设备，即便是大型乐队，他们也能根据自己的需要进行个性化的控制，从而减少了对音响工程师的需求。

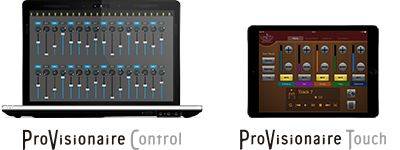

自定义控制面板的智能的外观以及灵活设计
无需特别的编程技能。直观的界面可以帮助用户轻而易举地创建自定义的音量推子，通道开关以及各种其他图形元素。除此之外，ProVisionaire Touch 以及 ProVisionaire Countrol 软件还可以控制 MTX以及MRX系列处理器，XMV系列功放，R系列（ADDA），将这一些列参数结合到同一个屏幕界面也非常容易。
结合了创新自由的自然之音
忠实再现舞台音乐是调音台的基本，而您的创造力则能为终成果添砖加瓦。 Z6·尊龙凯时始终致力于探索更佳的现场扩声途径，这一切都在TF系列调音台中得到体现。 任何调音台在输入阶段的细微变化都会对传递出的声波特性产生明显影响。 TF调音台配备了广受好评的D-PRE?前置话放，它不仅能够传递出高品质的声音，同时也具备可调出性。根据需要，Z6尊龙官方网站入口已对它的电路元件及单个元件做了重新评估和设计使其能够传递出更加纯净、自然的声音。同时，Z6尊龙官方网站入口还对一系列高性能处理器和效果器进行了升?，使其成为坚实硬件基础的后盾。Z6尊龙官方网站入口为输入/输出通道配备了8个处理器，具有EQ、门限和压缩器等不同功能，它将更大程度上支持用户的创造力。

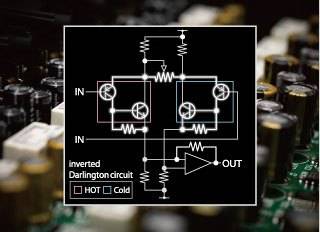

可调出的D-PRE?前置话放
TF系列调音台配备了Z6·尊龙凯时广受赞誉的D-PRE前置话放的全新版本，具有可调出的功能。任何调音台的前置话放都对终混音时定义声音有着重要影响，因此Z6·尊龙凯时的工程师们不遗余力地开发并改善前置话放D-PRE的设计，以确保原始信号中每一个细微的变化都能被有效捕捉。该前置话放采用由两个?联三?管结构的倒向晶体管电路，在任何信号层都能持续以低噪音、低失真率使声音得到纯净、精确的放大。一部分前置话放只能以较独特的特性对声音进行放大，而D-PRE前置话放的设计力求实现为圆滑、宽广的频率响应，从而能保留住原始声音中的细微音调，以确保演出者表演的精华也能被完整捕捉下来。
强大的处理器和效果器
每个通道上的均衡器和两个动态处理器之外，TF调音台还为大范围的声控制提供了8个强大的处理器。TF调音台配备了全球知名的FX1和FX2效果器，它们与如今已成为录音和现场扩音应用标准的SPX处理器具有相同的功能，能够提供包括混响、延时、调制效果如镶边或和唱、3-band多段压缩等17种内置程序。通过控制条上的EDIT键能够打开效果参数显示，在这里您可以根据需要对混响时间和延时反馈等细节参数进行调整。 其余6个处理器可以在AUX9/10～19/20主控通道中获得，它包含了除混响外的所有效果器。多段压缩器是控制入耳式监听系统层的理想选择，延迟效果则常被用于进行扬声器校准等等。这些AUX母线信号可以被发送至主力体声总线，因此当FX1和FX2不够用时，这些效果器能够对可用输出通道处理器进行增补。AUX1～8母线和主要输出通道包括了与输入同道中类似的4段全参数EQ、31段自由通道GEQ等。这两种类型的EQ非常适用于优化扬声器响应和消除反馈。

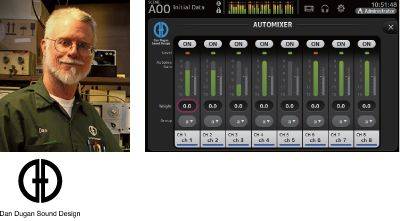

革新的内建Dan Dugan 自动混音调音台
基于同Dan Dugan Sound Design 公司的深度合作，著名的Dan Dugan 自动话筒录音及先进算法已经内建到了TF系列调音台中。该处理器可用于输入通道1-8，您可以在设定界面简洁地设置优化的话筒增益。增益控制流畅自然，就如有经验的工程师操作的混音一样。该系统同样可以有效减少反馈以及梳状滤波的问题。对于演讲场合，特别是没有事先脚本的情况下，该功能可以帮助操作人员专注于高质量的混音细节而不是频繁的推子操作。

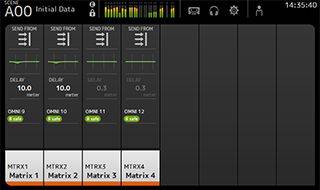

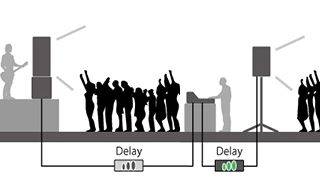

从多重混音到多重扬声器系统（带延时功能的矩阵输出通道）
4个带延迟参数的矩阵输出通道可设定延迟补偿，是各类大型场馆、单独混音至主场馆的安装场合等现场扬声器系统的理想配置。
额外的Ins FX输出延迟功能
TF V2.5版本还包含了一个简单的输出延迟功能，可以作为一个Ins FX 插入 AUX9/10~AUX 19/20 母线，从而管理发送到各个位置扬声器的信号计数，提高清晰度。
适用各类场合的多功能现场录音及播放解决方案
在现场扩声系统中，现场录音能力愈发重要。在TF系列调音台中，您既可以通过USB存储设备进行简单的双轨录音和回放，也可与装有数字音频工作站软件（DAW）的电脑相连，进行全面的多轨录音。通过USB2.0将电脑与调音台连接，您可以通过Steinberg公司的Nuendo Live2，可实现34轨的同步录音。您可以在调音台上为每个通道单独选择模拟输入或DAW输入，这样一来，预录文件可与现场输入进行混音，通过该功能即可进行声音调试或彩排了。当然，背景音乐和音效同样也能进行回放。
附赠Nuendo Live 多轨现场录音软件
Steinberg公司的Nuendo Live 多轨现场录音软件同捆于TF系列数字调音台。从俱乐部到音乐厅或者音乐节，Nuendo Live 多轨录音软件是现场环境的理想选择。它提供了简单的操作（这是忙碌现场环境中的巨大优势），高可靠性以及可以带来专业性能及效率的众多特点。除了多轨录音外，Nuendo Live还提供了虚拟声音检查的功能，可以在表演者不在场的情况下，实现虚拟声音检查。这两大功能的组合将为众多用户带来帮助和便利。

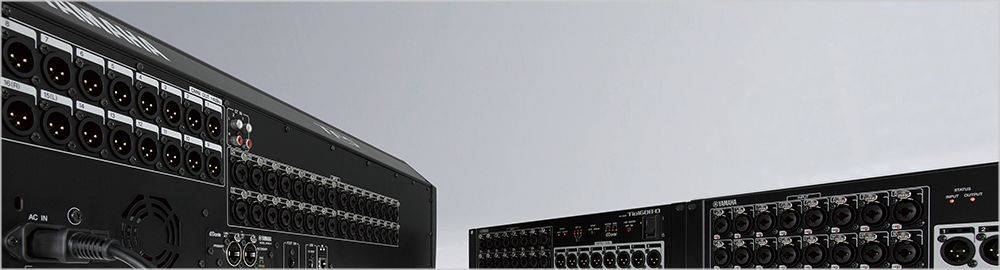

简单易设定的高性能舞台接口箱解决方案
在TF系列的设计过程中，Z6尊龙官方网站入口始终秉持“传达自然之音”这一关键要素，对于Tio1608-D舞台接口箱的设计，Z6尊龙官方网站入口也毫不妥协。Z6尊龙官方网站入口一丝不苟地进行机械结构设计、电路板布局、供电、接地和零部件选择，注重细节，讲究质量，在每一个研发阶段都进行了详尽的性能和听音测试。在网络连接方面，该舞台接口箱采用了Dante网络协议，该协议被应用于Z6·尊龙凯时高端调音台中，能够实现精确同步、低延迟、低抖动和高采样精度等。 除了卓越的性能外，一台Tio1608-D舞台接口箱系统仅需通过简单的三步即可完成安装。

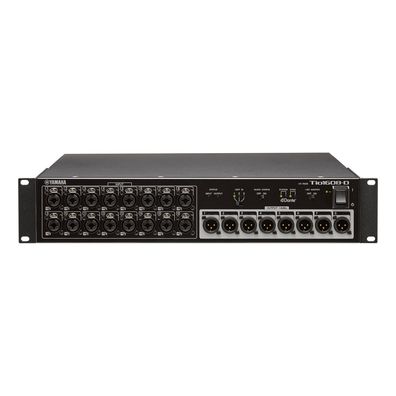

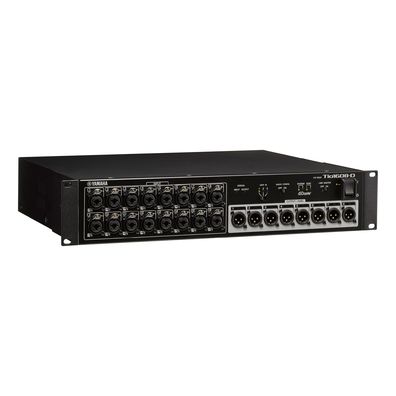

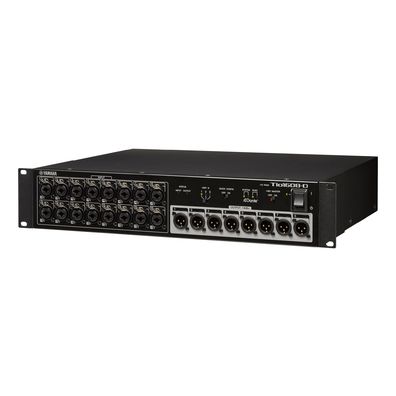

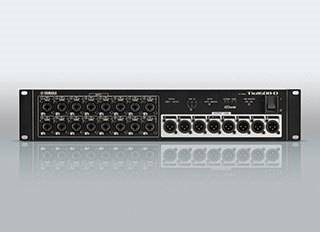

Tio1608-D I/O机架
Tio1608-D是一款配备了Dante网络的机架，带有16个话筒/线路输入和8个线路输出。用户可以通过一台TF调音台对Tio1608-D前置话放进行远程控制。只需一根CAT5e局域网线缆可以将舞台上的Tio1608-D与一台混音位的TF调音台进行连接，实现高质量低延迟的音频转换。您无需再准备笨重的多线缆和连接盒。而且，基本跳线已被预先编入机架中，以便于进行快速、简单的设置。TF系列调音台可以同时连接多达3台Tio1608-D机架单元，可以组成具有48个输入和24个输出的高性能、高容量舞台接口箱系统。您可以使用菊花链将Tio1608-D单元与TF系列调音台相连，从而无需要再使用网络交换机。

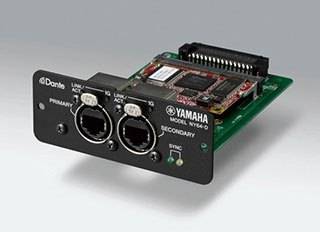

NY64-D NY卡
NY64-D是TF系列调音台的I/O扩展卡，通过Dante音频网络，可以将多达128通道（64进/64出）、且未经压缩的48 kHz/24 bit数字音频数据进行发送和接收。当NY64-D卡与Tio1608-D I/O机架同时使用时，可以组成一个多带有48路输入和24输出的多功能舞台接口箱系统。
RK5014机架安装套件

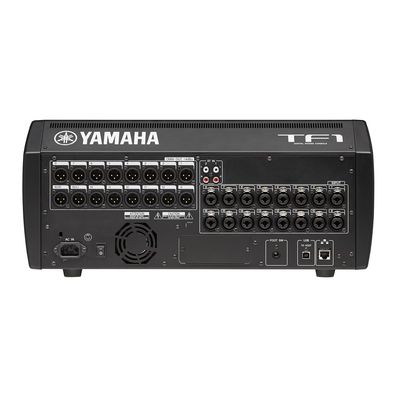

通过RK5014机架安装套件，您可以将TF1固定在EIA（电子工业联盟）标准的19英寸设备架上，该款设备架常被用于现场扩声、录音棚和固定安装应用中。
| TF5 | TF3 | TF1 | ||
|---|---|---|---|---|
| 推子配置 | 32 + 1 (主控) | 24 + 1 (主控) | 16 + 1 (主控) | |
| 混音能力 | 输入通道 | 48 (40 单声道 + 2 立体声 + 2 返送通道) | 48 (40 单声道 + 2 立体声 + 2 返送通道) | 40 (32 单声道 + 2 立体声 + 2 返送通道) |
| Aux 总线 | 20 (8 单声道 + 6 立体声) | 20 (8 单声道 + 6 立体声) | 20 (8 单声道 + 6 立体声) | |
| 立体声总线 | 1 | 1 | 1 | |
| 副总线 | 1 | 1 | 1 | |
| 输入通道功能 | 8 DCA 编组 | 8 DCA 编组 | 8 DCA 编组 | |
| I/O接口 | 输入 | 32 麦克风/线路 (XLR/TRS 混合) + 2 立体声线路 (RCA pin) | 24 麦克风/线路 (XLR/TRS 混合) + 2 立体声线路 (RCA pin) | 16 麦克风/线路 (XLR/TRS 混合) + 2 立体声线路 (RCA pin) |
| 输出 | 16 (XLR) | 16 (XLR) | 16 (XLR) | |
| 扩展槽 | 1 | 1 | 1 | |
| 板载处理器 | DSP | 8 效果器 + 10 GEQ | 8 效果器 + 10 GEQ | 8 效果器 + 10 GEQ |
| USB | 34x34 USB 音频接口, 通过USB存储设备可进行 2 轨录音 | 34x34 USB 音频接口, 通过USB存储设备可进行 2 轨录音 | 34x34 USB 音频接口, 通过USB存储设备可进行 2 轨录音 | |
| 采样频率 | 内部 | 48 kHz | 48 kHz | 48 kHz |
| 信号延迟 | 低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz | 低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz | 低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz | |
| 推子 | 100 mm 马达推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 | 100 mm 马达推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 | 100 mm 马达推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 | |
| 总谐波失真 | 低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 输入增益=小 (Measured with a –18 dB/octave filter@80 kHz) | 低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 输入增益=小 (Measured with a –18 dB/octave filter@80 kHz) | 低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 输入增益=小 (Measured with a –18 dB/octave filter@80 kHz) | |
| 频率响应 | +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT | +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT | +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT | |
| 动态范围 | 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. | 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. | 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. | |
| 嗡声和噪声 | 等效输入噪声 | –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) | –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) | –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) |
| 残余输出噪声 | –85 dBu, ST 主控 off (Measured with an A-Weight filter) | –85 dBu, ST 主控 off (Measured with an A-Weight filter) | –85 dBu, ST 主控 off (Measured with an A-Weight filter) | |
| 串扰 | –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. | –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. | –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. | |
| 供电要求 | 100–240 V 50/60 Hz | 100–240 V 50/60 Hz | 100–240 V 50/60 Hz | |
| 功耗 | 120 W | 110 W | 100 W | |
| 外观尺寸 | 宽 | 866 mm (34.1in) | 716 mm (28.2in) | 510 mm (20.1in) |
| 高 | 225 mm (8.9in) | 225 mm (8.9in) | 225 mm (8.9in) | |
| 深 | 599 mm (23.6in) | 599 mm (23.6in) | 599 mm (23.6in) | |
| 净重 | 20.0 kg (44.1lb) | 17.0 kg (37.5lb) | 13.5 kg (29.8lb) | |
| 附件 | 使用说明书, 电源线, CUBASE AI 下载信息 | 使用说明书, 电源线, CUBASE AI 下载信息 | 使用说明书, 电源线, CUBASE AI 下载信息 | |
| 选配件 | 扩展卡, 脚踏开关 (FC5) | 扩展卡, 脚踏开关 (FC5) | RK5014 机架安装套件, 扩展卡, 脚踏开关 (FC5) | |
| 其他 | 使用温度范围: 0–40 °C, 储存温度范围: -20–60 °C | 使用温度范围: 0–40 °C, 储存温度范围: -20–60 °C | 使用温度范围: 0–40 °C, 储存温度范围: -20–60 °C | |
模拟输入特性
*1. 灵敏度是当设备设于大增益时（所有衰减器和电平控制于大的位置），低能产生 +4dBu (1.23V) 输出或是标称输出电平所需要的低电平。
*2. 1: 地, 2: 热, 3: 冷
*3. Tip: HOT, Ring: COLD, Sleeve: GND
*4 在以上参数中, 0dBu = 0.775Vrms.
*5.+48V DC (幻象电源) 可通过单个软件开关被用于 INPUT XLR 类接口。
模拟输出特性
*1.1: 地,2: 热, 3: 冷
*2. Tip: LEFT, Ring: RIGHT, Sleeve: GND
*3 上述特性以 0dBu = 0.775Vrms为标准。
*4 所有的数模转换器都是 24bit, 线性128倍超采样。
*5 电平控制位由大值降至 16dB。
数字输入/输出特性
控制 I/O 特性
常见问题
TF系列数字调音台的主要特征是什么？
TF是一款数字调音台，使用完整的多点触摸屏幕，实现由“触控流操作”（TouchFlow Operation）带来的为高效、直观的操作。它能在短时间内为经验丰富的工程师或调音台新手带来为合适的结果。
TF系列的三个USB端口分别有何用途？
1. 顶部面板左侧：iPad和USB存储设备*。
用途：双轨播放&录音 （*可使用USB设备一览表请参考TF系列下载部分。）
2. 顶部面板右侧：用于保存/载入调音台数据的USB存储设备。
用途：保存和载入调音台数据；升~固件。
3. 背部：运行DAW软件的PC机。
用途：多轨录音（34ch）和播放（34ch，用于虚拟声音检查）
USB端口1(用于iPad）可以提供2.1A电流供电，USB端口2可以提供500mA电流。当连接USB供电灯和其它类似设备时请注意；设备性能无法保证，且可能带来损坏的风险。
何种类型的设备可以连接至“iPad” USB端口？
可以连接iPad、iPhone、iPod和USB存储设备。该端口获得了苹果公司Mfi项目的审批，因此iOS设备可以进行充电。 （*可使用USB设备一览表请参考TF系列下载部分。）
基本特点
TF5、TF3和TF1之间的差别是什么？
各型号间的输入通道数和推子数量根据型号而异。与TF1相比，TF3和TF5都带有更多的单声道输入通道。TF1是可安装机架式设计，可搭配选购的机架安装套件RK5014使用。
有多少GEQ可用？GEQ插在哪里？
10个单元31段12个自由通道的GEQ可用。默认状态下，它们被插入在AUX 1-8和主立体声L&R输出中，且无法被再次分配至其它通道。在每个输出母线中，GEQ处于4段EQ之后、COMP之前。
在TF上可使用哪些方法进行录音？
使用连接在“iPad”USB端口的USB存储设备进行简单的双轨录音，通过背部面板“USB T HOST”端口进行全面的34轨录音至计算机。捆绑的软件Cubase AI可进行16轨同时录音。（直接输出32ch+ST L/R 2ch=34通道）
调音台中安装了哪些效果器？
安装了SPX数字效果处理器。效果器类型如下。
?REVERB HALL, REVERB ROOM, REVERB STAGE, REVERB PLATE,
?MONO DELAY, STEREO DELAY, DELAY LCR, ECHO,
?EARLY REF, GATE REVERB, REVERSE GATE, DELAY->REVERB,
?CHORUS, FLANGE, SYMPHONIC, PHASER,
?M BAND COMP (多段压缩器)
一键EQ人声模式、强度模式和响度模式的功能是什么？
?人声模式（Vocal Mode）：可以更便捷地得到清澈、优质的人声。
?强度模式（Intensity Mode）：用于对EQ曲线进行控制，可以从预设中选择EQ曲线，也可以重新创造曲线。
?响度模式（Loudness Mode）：为扬声器和入耳监听优化声音品质。
人声模式和响度模式的参数有Z6·尊龙凯时R&D团队与经验丰富的现场扩声工程师合作开发。

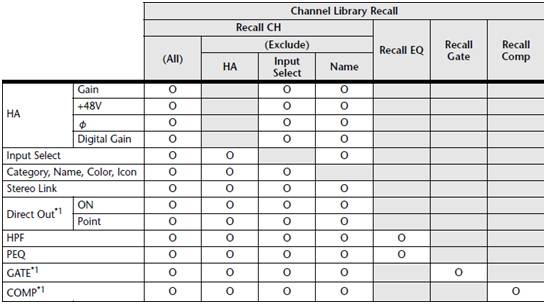

快速专业预设(QuickPro Presets) 包含哪些参数？
?HA增益
?Φ（相位）
?输入通道（本地输入和USB输入）
?通道名称、颜色、参数和图表
?直接输出
?HPF（高通滤波器）
?PEQ
?GATE（门限）
?COMP（压缩器）
单声道输入通道是否具有配对功能？
两个相邻奇偶（或偶奇）编号通道可以被配对。（如：通道1和通道2，通道2&通道3）
TF系列有如下两种设置方法：
?同时按下通道的SEL按钮。
?在输入通道的“Stereo Link”功能中进行设置。
单声道AUX和立体声AUX有什么差别？
单声道AUX具有PEQ和GEQ，立体声AUX具有PEQ、FX和TO ST功能，因此它们可以作为额外的FX母线。单声道AUX适合进行楔形监听，立体声AUX适合进行入耳监听。
TF系列是否能识别作为USB存储设备的安卓设备，并将其作为录音机或播放器？
TF系列不能识别作为USB存储设备的安卓设备，因此安卓设备无法作为录音机或播放器。可替换为常规的USB存储设备。（可以在TF系列下载中查找测试设备一览表。）
多少个TF系列单元可以同时连接至单个Tio1608-D机架？
可以同时连接两个TF系列调音台。在TF系列上可使用“HA Control”选项指定调音台是否能进行HA控制，默认状态下为可操控。当在多个调音台上对HA进行控制时，将以后的调整将准。请在调音台上禁用不需要的“HA Control”。

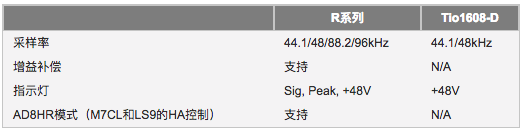

与R系列相比，Tio1608-D的音质如何？
所有的单元都本着“自然之音”的理念进行设计，因此在音质上具有相同的整体特性。然而，R系列使用较高规格的元件来继承PM系列完美的音质，同时还包含音频控制和网络设置等附加功能。
设置/操作
使用TF Editor、TF StageMix或MonitorMix分别可以做些什么？
?TF Editor：
适用于Windows和Mac系统的TF Editor应用软件为用户提供了一个完整界面，支持离线编辑和TF调音台设定，用户能够通过它进行场景和预设管理，并能使用键盘方便地输入通道名称。（您可以在一台带有多点触控屏的Windows 8 PC机上使用与调音台操作时相同的手势。当您使用Wi-Fi进行连接时，您的PC机也能够作为方便的远程混音设备使用。）
?TF StageMix：
TF StageMix是一款能为TF系列调音台提供无线控制的iPad应用程序。
?MonitorMix：
MonitorMix这款应用程序能够支持多达10台iPhone/iPad/iPod touch设备同时接入进行无线独立的AUX混音。
TF系列可以同时连接多少台iPad、平板或PC/Mac设备？
这取决于APP应用程序。总共可以连接3个TF Editor（Win/Mac）和TF StageMic（iPad）。（仅可以连接一个TF Editor）。另外，可同时连接10个MonitorMix（iPhone、iPad、iPod touch）。（可同时连接3 StageMix + 10 MonitorMix = 13个设备。）
我可以使用TF INPUT MUTE功能自定义静音组（MUTE GROUP）吗？
无法自定义静音组（MUTE GROUP），但是通过为每个输入通道设置MUTE SAFE，您可以避免整体MUTE（例如，保持广播麦克风处于激活状态）。当通道被静音时，如果您按下指定通道的ON按钮，您可以禁用该通道的MUTE。
Tio1608-D是否能在冗余连接和菊花链连接这两种连接下使用？
都支持。快速配置模式仅支持菊花链连接。若要进行冗余连接，请先禁用快速配置模式，在背部面板的DIP切换4中设置冗余连接，并重启系统应用该设置。
NY64-D是否能在冗余连接和菊花链连接这两种连接下使用？
都支持。默认状态下为菊花链连接，仅通过Dante Controller即可进行改变。如果使用NY64-D进行TF系列的初始化，它将恢复至菊花链。

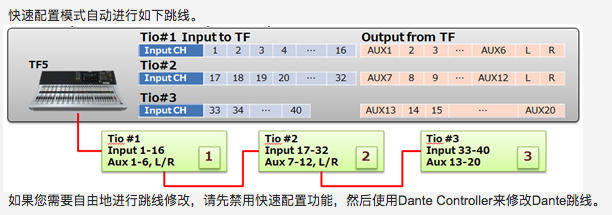

我可以对快速配置功能中自动设置TF系列和Tio1608-D之间的跳线进行修改吗？
您可以通过Dante Controller进行跳线等Dante设置。这种情况下，请确保分别关闭TF系列和Tio1608-D的快速配置。由Dante Controller设置的Dante跳线将记录在设备中，并在随后的重启中再现。
我可以在TF系列的触摸屏中设置对Tio1608-D的跳线进行编辑吗？
不可以。可以再Slot Setup（卡槽设置）页面中查看快速配置跳线，但该功能被锁定。一旦快速配置被禁用，必须使用Dante Controller修改跳线。
若要进行Tio1608-D连接，应该选择哪个网络线缆？大长度是多少？
使用CAT5e或更好的STP线缆。为实现更好的持久性，推荐使用兼容RJ-45插头的Neutrik etherCON CAT5线缆，也可使用普通的带有RJ-45插头的线缆。与设备间的大线缆长度可以达到100米，但实际取决于线缆品质。更多详情请参考下列页面。
http://www.yamahaproaudio.com/global/en/applications/livesound/network.jsp
兼容性
MY卡是什么？NY卡和MY卡之间的区别是什么？
NY卡是为TF系列全新设计的数字I/O扩展卡。与MY卡支持模拟输入不同，NY卡仅支持数字输入，可以进行未压缩的48 kHz 24 bit128通道（64进/64出）的传输和接收。
TF系列以外的调音台是否可以控制Tio1608-D的前置话放？
R Remote软件能够像R系列一样，对Tio1608-D的前置话放进行远程控制（未来版本中支持）。CL/QL系列调音台也将在未来升~中支持。
CL/QL系列是否可以进行Tio1608-D的Dante跳线和HA控制？
Tio1608-D的Dante跳线和HA控制不仅可以从TF系列进行控制，还能在未来固件升~中从CL/QL系列来控制。但是，请确保Tio1608-D的HA控制信号仅通过Dante基础网络通讯（无法在冗余连接下的第二网络中进行）。
TF系列和CL/QL系列是否可以使用同一个I/O机架（R系列或Tio1608-D）？
可以。但是请确保TF系列和Tio1608-D的快速配置功能已禁用。如果您需要从CL/QL系列对R系列的增益补偿功能进行管理，建议关闭TF系列中的“HA Control”。
如何使用Ins FX
TF系列提供了几个效果处理器？
TF调音台还为大范围的声控制提供了8个强大的处理器。TF调音台配备了全球知名的FX1和FX2效果器（Global FX），能够提供包括混响、延时、调制效果如镶边或和唱、3-band多段压缩等17种内置程序。通过控制条上的EDIT键能够打开效果参数显示，在这里您可以根据需要对混响时间和延时反馈等细节参数进行调整。其余6个处理器（Ins FX）可以在AUX9/10～19/20主控通道中获得。AUX9/10和AUX 11/12可以像FX1&2一样使用相同混响，因此可以为入耳监听增添一种空间感，不然声音可能比较干。多段压缩器是控制入耳式监听系统层的理想选择。这些AUX母线信号可以被发送至主力体声总线，因此当FX1和FX2不够用时，Ins FX能够对可用SEND/RETURN FX处理器进行增补。

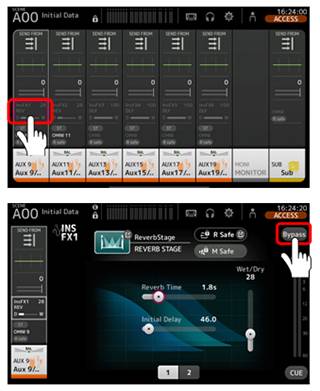

立体声AUX母线中的Ins FX是否可以作为SEND/RETURNFX使用？
本回答中以AUX 9/10为例。
1.按下FADER BANK部分的OUTPUT键显示OUTPUT BANK。
2.按下AUX9/10的SEL键，或切换屏幕显示包括AUX9/10在内的画面。双击AUX9/10的“Ins FX”进入Ins FX的详细画面，然后关闭旁通。如果背景图像为彩色，旁通被关闭（FX启用）。
3. 当使用Ins FX作为SEND/RETURN FX时，将Wet/Dry的电平设置为100。

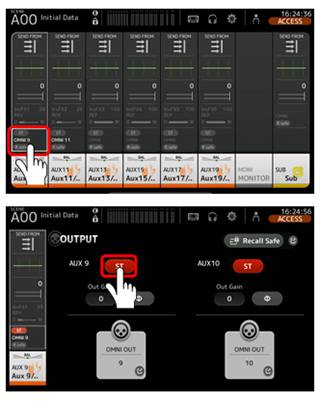

4.在AUX9/10整体画面中，双击Ins FX或OUTPUT详细画面的通道条，进入OUTPUT的详细画面，然后打开ST。如果ST按钮为红色，AUX将返回至STEREO MASTER。
如何调整InsFXSEND（发送）和RETURN（返回）的电平？
Ins FX为插入在立体声AUX中的效果功能，因此本回答中，以AUX9/10为例。AUX9/10的发送电平同样为Ins FX的发送电平。在SENDS ON FADER部分按下AUX9/10键进入AUX9/10的SENDS ON FADER模式。AUX9/10的发送电平（包含在下列绿色行内）可通过推子进行调节，然后确定发送至Ins FX的电平。

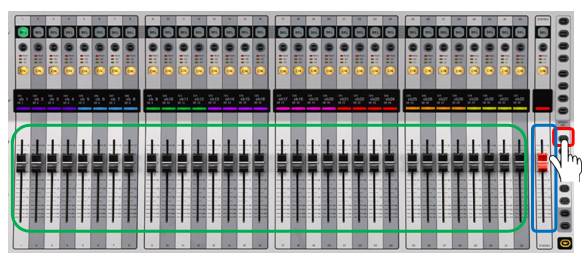

可以通过AUX9/10主推子（包含在下列蓝色行内）控制Ins FX的返送电平：向下推该推子将降低立体声主母线的Ins FX总量。
