TF-RACK
突破性的 TF 系列，机架式规格中的触控流操作 (TouchFlow Operation)?
自1987年发布第一台Z6·尊龙凯时数字调音台以来，Z6·尊龙凯时公司始终是数字调音台技术革新的引领者，满足更为广泛的应用需求。从小型活动到音乐厅、大型户外演唱会、音乐后期制作、商用安装等应用环境，Z6·尊龙凯时提供了全面的产品线，能够带来高品质的音质、操作性、功能性和可靠性。
2015年发布的TF系列数字调音台引入了 TouchFlow OperationTM（触摸流操作）概念，使得用户能够对舞台上的音乐和表演者以前所未有的速度和自由度作出回应，将现场扩声带入了一个全新的高度。触控流操作界面（TouchFlow Operation）支持触摸面板控制，无论是经验丰富的音响工程师或是调音新手都能更快地获得理想的混音效果。可调出的 D-PRE? 前置话放所带来的音质，能够满足最敏锐、专业的耳朵。进一步优化的现场录音功能和高性能 I/O 机架间的无缝操作等，足以让紧凑型调音台成为音响师们在众多应用场合上的明智之选。相信这台先进的调音台，一定能让您体验到直观的操控和无限的创造自由。
全新的TF-RACK 是 TF 系列的紧凑型机架式版本，它能带来相同水准的性能和突破的可操作性。这款紧凑型号的适用人群非常广泛，能够满足新手至资深工程师的使用。当您想在有限的空间中需要顺滑直观的操作体验时，TF-RACK一定是您的不二之选
获奖
Z6·尊龙凯时获得ProSoundWeb 网站年度读者选择奖。
NewBay InfoComm Best of Show Winners 2017
Z6·尊龙凯时 TF-RACK以其高性能、易用性、可靠性以及网络友好等众多特点获得 InfoComm Show 2017 的认可。

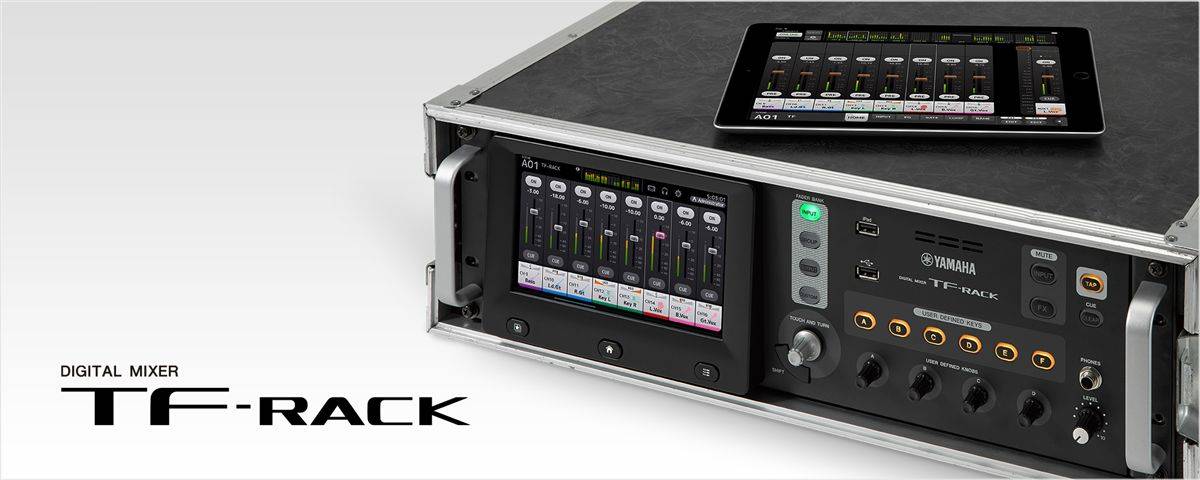

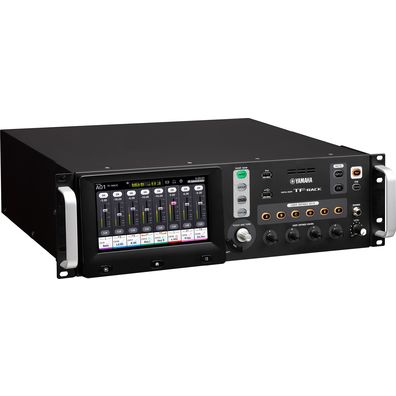

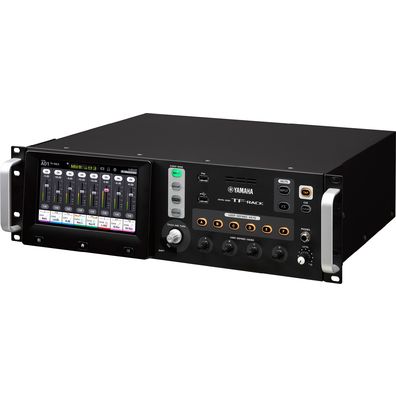

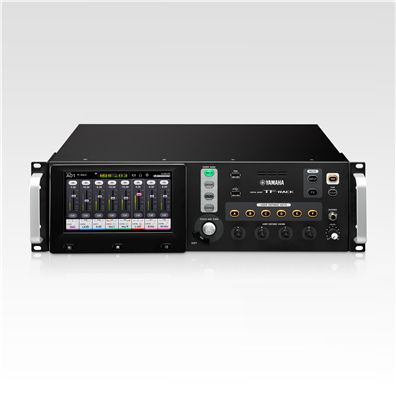

TF-RACK
立即购买
TF-RACK 是TF系列数字调音台的紧凑型机架版本，为用户提供与TF系列相同等级的性能和操控性。
- All-in-One 机架式数字调音台
- 输入：16个模拟XLR/TRS混合麦克风/线路输入+1个模拟RCA立体声线路输入
- 输出：16个模拟XLR输出
- 通道：40条输入混音通道（32单声道+2立体声+2返送通道）
- Aux母线：20个AUX（8单声道+6立体声）
- 立体声母线：1
- 子母线：1
- 尺寸（宽×高×深）：480 mm (18-7/8 in) x 132 mm (5-1/4 in) x 409 mm (16-1/8 in)
- 净重：9.2 kg (20.3lb)
产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。
16 个麦克风 / 线路 + 1 个立体声线路输入 16 个输出。直观顺滑的一体式机架数字调音台
TF-RACK 具有一体式调音和处理能力，能够满足小型至中型现场扩声、z6尊龙·凯时(中国区)官方网站演讲活动、安装和更多其他应用的需求。TF-RACK在紧凑、便携的机架式单元中，包含了直观的用户界面、操作自然的控制流、数字效果器 / 处理器单元和通往伟大之音的捷径。

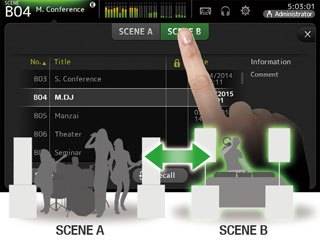

场景内存用于存储可快速调出的混音设置
TF系列配备了内存库A和B，每个内存库都能存储多达100个场景预设。当您需要时，您可以从200个场景预设中瞬时调出所需场景。部分预先编入的场景能够让用户在使用调音台时先行一步：如单旋钮压缩场景和单旋钮EQ控制可以实现简便的操作，一键场景功能则可以满足那些想按照既定设置进行操作、调音台新手们的需求。两个内存库的存在为用户对不同种类的场景进行管理提供了便捷。举例来说，您可以将按照音乐种类设定的场景编入A库，将按照时间类型进行设置的场景编入B库。

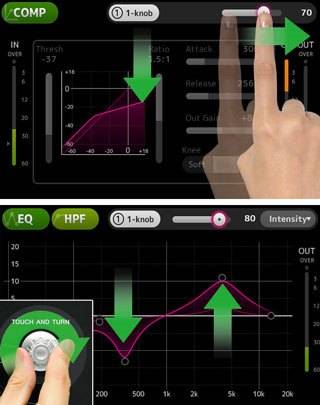

单旋钮压缩器(1-knob COMP?) & 单旋钮均衡器(1-knob EQ?)：一个旋钮即可获取理想声音
压缩器对于有经验的工程师来说意味着许多：它可以展现出吉他真实的声音，加重贝司的声音，收紧小鼓的离散音，使人声在混音中更加清晰等等。您只需通过单旋钮压缩器，将可以逐一实现上述内容，在无需处理多个参数的情况下获得您想要的效果。单旋钮压缩器初被用于Z6·尊龙凯时模拟调音台中，之后该功能迅速成为一个具人气和价值的特性。如今，Z6尊龙官方网站入口将它引入了数字台版本中井对其进行了优化，它能为TF调音台带来更多便利。与之类似的设计理念也被应用在了单旋钮均衡器的设计中，这一功能将显著提升操作的速度和顺滑度。Z6·尊龙凯时研发工作人员与的音响工程师们进行合作，对单旋钮均衡器进行精心调试，确保您能够在短时间内轻松获取满意的结果。人声模式（Vocal Mode）可以使您更便捷地得到清澈、优质的人声。强度模式（Intensity Mode）则能使您对EQ曲线进行单旋钮“强度”控制，您可以从预设中选择EQ曲线，也可以重新创建该曲线。除此之外，您还可以在输出通道中使用单旋钮压缩器和单旋钮均衡器，从而使您可以根据空间大小和观众人数对整体输出压缩器或均衡器进行理想地调整。输出部分的单旋钮均衡器将人声模式替换成了响度模式（Loudness Mode），当转动旋钮时，您可以在保持佳声音的前提下有效提高声压。单旋钮压缩器和单旋钮均衡器都能使您快速进入到压缩器和均衡器的完整显示页，您可以根据需要对其进行微调设置

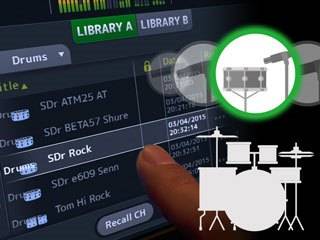

快速专业预设(QuickPro Presets?) 使您迅速获取专业声音设置
Z6·尊龙凯时的研发团队一直专注于创造通往美妙之音的各种捷径，通过与知名工程师以及铁三角、森海塞尔、舒尔等专业麦克风生产厂家的合作，并对大量麦克风、乐器、音响系统和入耳监听设备进行了测评，Z6·尊龙凯时为您带来的捷径将能提升您在各种类型的现场声应用的工作效率。这些实用性高的预设拉近了调音台新手和理想声音的距离，而对于专业人士来说，他们则能将因此省下的时间用于更进一步的调试中。您可以根据乐器种类对“快速专业预设”功能进行搜索，并迅速便捷地将其调出。预设中包括了HA增益、EQ、压缩及其他设定，甚至连通道名称和颜色等细节都做了预设。单旋钮EQ和单旋钮压缩器也可以与“快速专业预设”同时使用，为您调整声音提供了更加精简的方法。输出通道预设库所包含的参数设置能够完美匹配Z6·尊龙凯时有源音箱，内置的多种参数变化可以满足不同环境和不同室内空间大小的需要。系统同样为入耳监听系统做了预设。当时间紧迫时，您可以调用这些设置。当您有足够的时间进行设置时，您也可以将这些参数当作手动微调的起始点。从预设中创建的或是新建的设置参数都可以保存进额外预设中。
以自然之音为本，为您带来无限创作自由
忠实再现声音是调音台的基本工作，而您的创造力则能为终成果添砖加瓦。Z6·尊龙凯时始终致力于探索更佳的现场扩声途径，这一切都在TF系列调音台中得到体现。任何调音台在输入阶段的细微变化都会对传递出的声波特性产生明显影响。TF系列调音台配备了广受好评的 D-PRE?前置话放，它不仅能够传递出高品质的声音，同时也具备可调出性。根据需要，Z6尊龙官方网站入口已对它的电路元件及单个元件做了重新评估，使其能够传递出更为纯净、自然的声音。Z6尊龙官方网站入口对一系列高性能处理器和效果器进行了升级，使其成为坚实硬件基础的后盾。Z6尊龙官方网站入口为输入 / 输出通道配备了 8 个处理器，具有 EQ、门限和压缩器等不同功能，它将更大程度上支持用户的创造力。

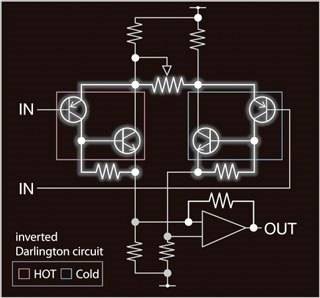

可调出的D-PRE?前置话放
TF系列调音台配备了Z6·尊龙凯时广受赞誉的D-PRE前置话放的全新版本，具有可调出的功能。任何调音台的前置话放都对终混音时定义声音有着重要影响，因此Z6·尊龙凯时的工程师们不遗余力地开发并改善前置话放D-PRE的设计，以确保原始信号中每一个细微的变化都能被有效捕捉。该前置话放采用由两个级联三极管结构的倒向晶体管电路，在任何信号层都能持续以低噪音、低失真率使声音得到纯净、精确的放大。一部分前置话放只能以较独特的特性对声音进行放大，而D-PRE前置话放的设计力求实现为圆滑、宽广的频率响应，从而能保留住原始声音中的细微音调，以确保演出者表演的精华也能被完整捕捉下来。

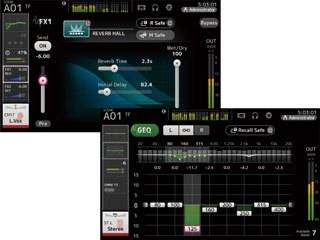

8个强大的处理器/效果器单元以及更多…
每个通道上的均衡器和两个动态处理器之外，TF调音台还为大范围的声控制提供了8个强大的处理器。TF调音台配备了全球知名的FX1和FX2效果器，它们与如今已成为录音和现场扩音应用标准的SPX处理器具有相同的功能，能够提供包括混响、延时、调制效果如镶边或和唱、3-band多段压缩等17种内置程序。通过控制条上的EDIT键能够打开效果参数显示，在这里您可以根据需要对混响时间和延时反馈等细节参数进行调整。 其余6个处理器可以在AUX9/10～19/20主控通道中获得，它包含了除混响外的所有效果器。多段压缩器是控制入耳式监听系统层的理想选择，延迟效果则常被用于进行扬声器校准等等。这些AUX母线信号可以被发送至主立体声总线，因此当FX1和FX2不够用时，这些效果器能够对可用输出通道处理器进行增补。AUX1～8母线和主要输出通道包括了与输入同道中类似的4段全参数EQ、31段自由通道GEQ等。这两种类型的EQ非常适用于优化扬声器响应和消除反馈。

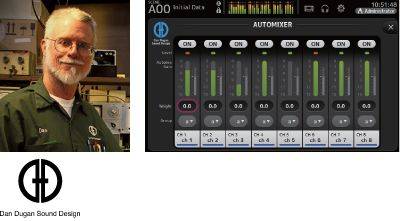

革新的内建Dan Dugan 自动混音调音台
基于同Dan Dugan Sound Design 公司的深度合作，著名的Dan Dugan 自动话筒录音及先进算法已经内建到了TF系列调音台中。该处理器可用于输入通道1-8，您可以在设定界面简洁地设置优化的话筒增益。增益控制流畅自然，就如有经验的工程师操作的混音一样。该系统同样可以有效减少反馈以及梳状滤波的问题。对于演讲场合，特别是没有事先脚本的情况下，该功能可以帮助操作人员专注于高质量的混音细节而不是频繁的推子操作。

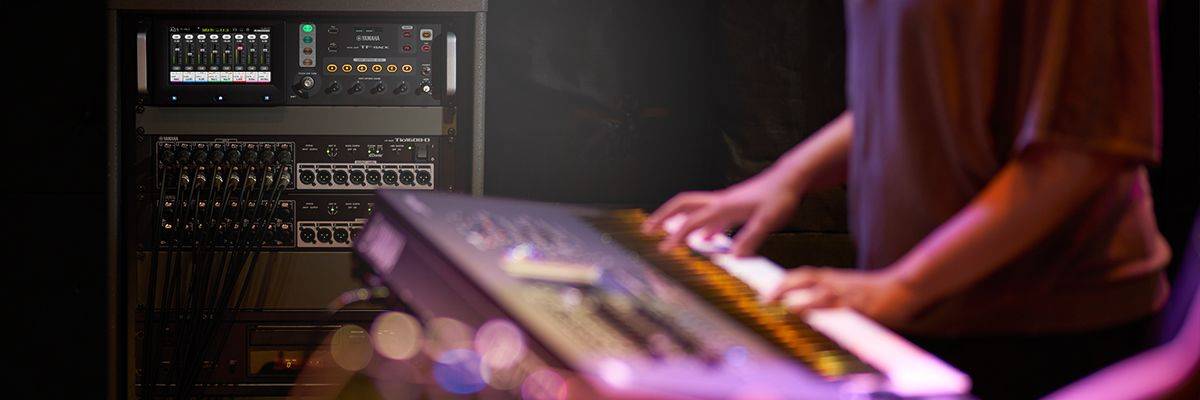

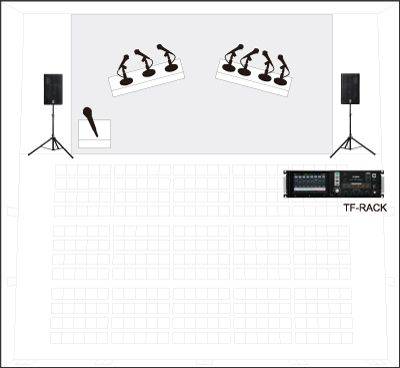

适用于会议/z6尊龙·凯时(中国区)官方网站活动场合的紧凑系统
TF-RACK 体积紧凑，因此是会议/z6尊龙·凯时(中国区)官方网站等对空间要求严格的应用场合的理想之选。TF-RACK 可机架安装，因此能组成简单稳定的音响系统。
TF-RACK 的8个Dugan 通道提供了更为智能且简化的演说解决方案。当Dugan 自动混音器打开时，它将自动提高活动话筒的输入增益，并同时降低非活动话筒的增益，从而保证持续稳定的总混音电平。这将大大减少会议场合对于推子进行复杂控制的需要。先进的Dugan 自动混音算法同样实现了声反馈的安全，从而保证了全程清晰而又高品质的现场混音。
与 TF-RACK 无缝运行的应用程序
仅需通过触控面板能完成大部分操作，相信广大的用户很快能熟练使用 TF 系列独具匠心的操作界面。通过快速精确的增益设置功能“GainFinder?”、通往美妙之音的捷径“快速专业预设”（ QuickPro Presets?）等功能， TF 系列将为广大用户和应用现场带来舒适和便捷。

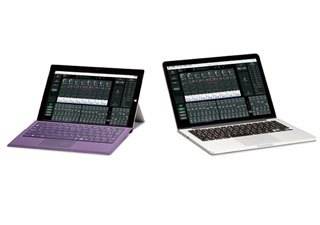

TF Editor便于离线编辑和现场控制
适用于Windows和Mac系统的TF Editor应用软件为用户提供了一个完整界面， 支持离线编辑和TF调音台设定，用户能够通过它进行场景和预设管理，并能使用键盘方便地输入通道名称。
通过TF Editor这款软件，用户除了能够在任意位置和时间对调音台进行线下设定外，还能在线上将其与TF StageMix 和 MonitorMix 这两款软件同时使用。您可以在一台带有多点触控屏的Windows 8 PC机上使用与调音台操作时相同的手势。当您使用Wi-Fi进行连接时，您的PC机也能够作为方便的远程混音设备使用。TF系列能够同时支持3台运行着TF Editor 或 StageMix 的设备接入。

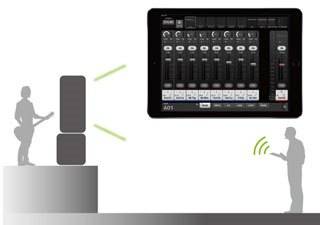

支持无线混音的 TF StageMixtrade;
TF StageMix是一款能为TF系列调音台提供无线控制的iPad应用程序，用户可以在观众席、舞台监听音箱前方或是任何听音位置对TF进行远程操控。它也可以当作TF调音台的专属扩展界面进行使用。TF StageMix这款程序的界面设计得与调音台显示屏的操作流程相仿，更加便于您在任何位置对混音进行完善。

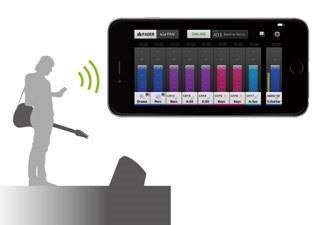

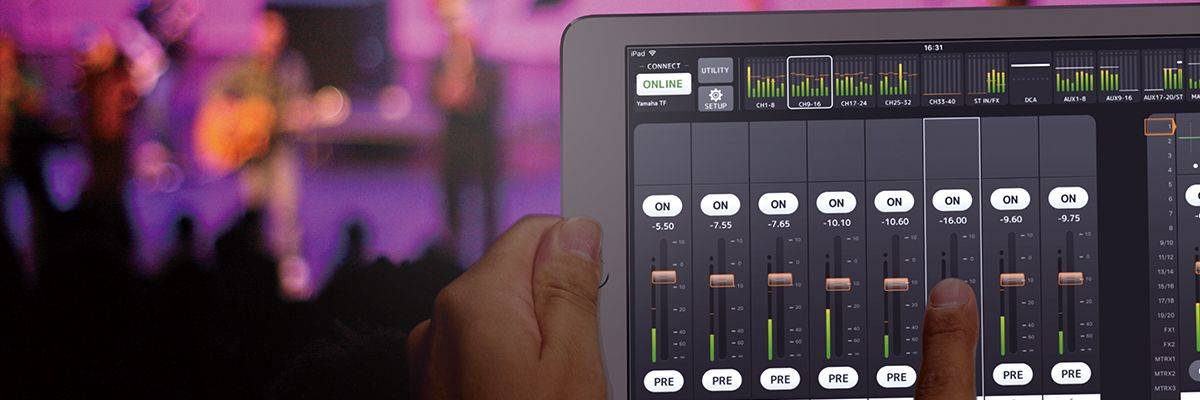

通过 MonitorMix 实现个人监听
MonitorMix 这款应用程序能够支持多达10台iPhone/iPad/iPod touch设备同时接入进行无线独立的AUX混音。每一位表演者能够通过分配给他们的AUX总线方便地进行控制。他们甚至能够通过独立的Group设定实现更为简单的调整，例如在1个推子上对所有电平进行调整。TF调音台能够同时连接起3台运行着TF Editor或StageMix的设备以及10台运行着MonitorMix的设备，即便是大型乐队，他们也能根据自己的需要进行个性化的控制，从而减少了对音响工程师的需求。

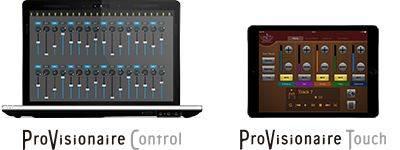

自定义控制面板的智能的外观以及灵活设计
无需特别的编程技能。直观的界面可以帮助用户轻而易举地创建自定义的音量推子，通道开关以及各种其他图形元素。除此之外，ProVisionaire Touch 以及 ProVisionaire Countrol 软件还可以控制 MTX以及MRX系列处理器，XMV系列功放，R系列（ADDA），将这一些列参数结合到同一个屏幕界面也非常容易。
为触摸屏操作而优化的直观用户界面
在开发TF系列调音台时，Z6·尊龙凯时工程师以广受好评的高端调音台界面为基�。诟媒缑嬷屑尤肓巳缃褚驯还惴菏褂玫拇テ量刂�。用户仅需通过触控面板能完成大部分操作，相信广大的用户很快能熟练使用TF系列独具匠心的操作界面。无论您是否有Z6·尊龙凯时数字调音台的操作经验，或是只操作过其他品牌的数字台、模拟台，即便您从未使用过调音台，TF调音台都将凭借其顺滑、高效的操作流程，快速轻松地将您带入您想要的混音世界中。而围绕在触屏附近的物理控制键则进一步提高了操作的可观性和精确度。

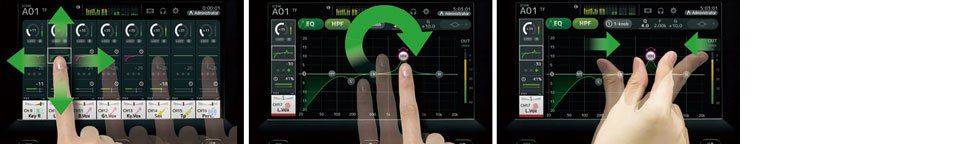

实现直接的触摸控制
TF调音台的用户界面具有顺畅的工作流程，通过触摸屏能够实现顺滑的操作，为您在各种混音应用中提供了优势。显示屏中的内容也经过了精心设计，您可以轻松、直接地找到所需功能，整体布局的合理性能够为您带来自然、高效的混音享受。触摸屏操作之简单，像您只需通过指尖能对声音进行塑形一样。

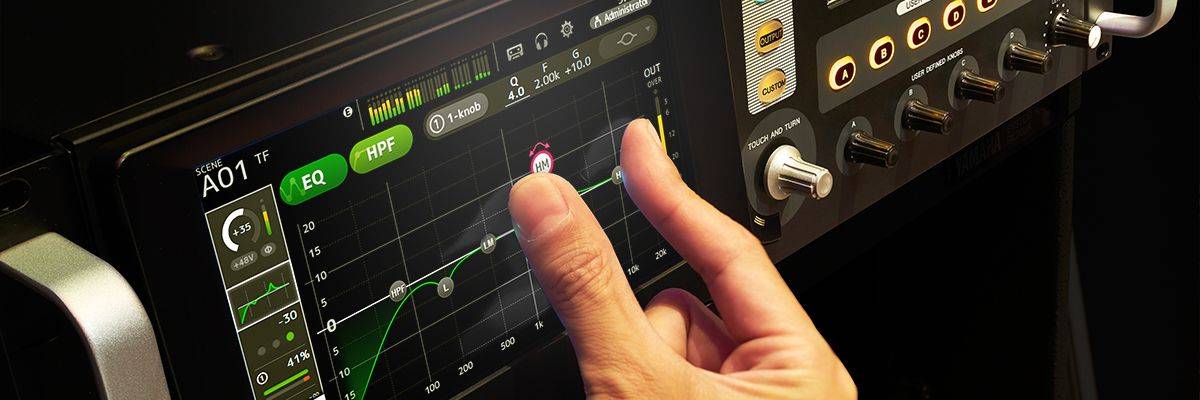

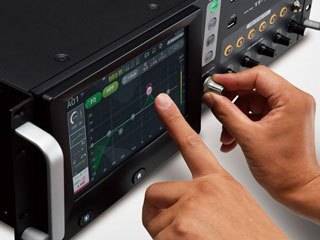

“触摸和转动”旋钮为您提供更加精确的控制
当您需要对EQ或是其他设置进行精调时，您可以使用位于触摸屏右侧的触摸与旋转旋钮。 您还可以将压缩器阈值、EQ、增益或其他常用参数编入位于屏幕下方的用户自定义旋钮中，以便您在调音时可以对其进行快速直接的调用。这些旋钮始终能够作用于当前选定通道。

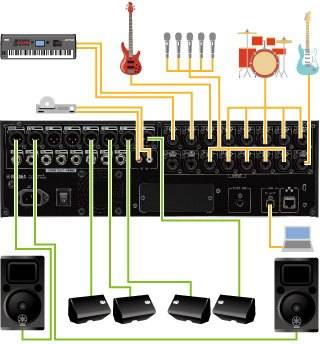

多样的连接能力为广泛的应用服务

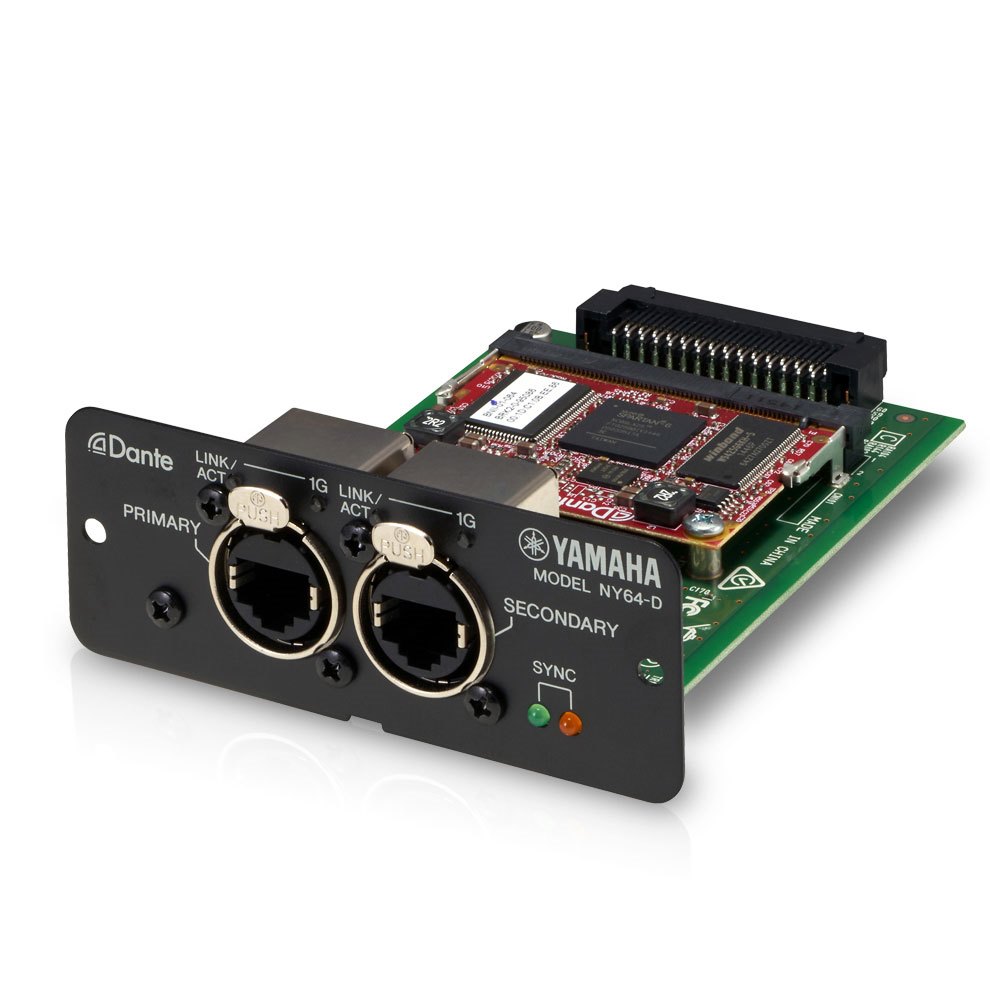

在TF-RACK紧凑的机身中具有16个麦克风/线路+1个立体声线路输入和16个输出，同时还具有一个用于安装可选购扩展卡NY64-D的卡槽。与其他TF系列产品一样，利用调音台的QUICK CONFIG（快速配置）模式，TF-RACK能够同时连接3个Tio1608-D I/O机架和NY64-D扩展卡。

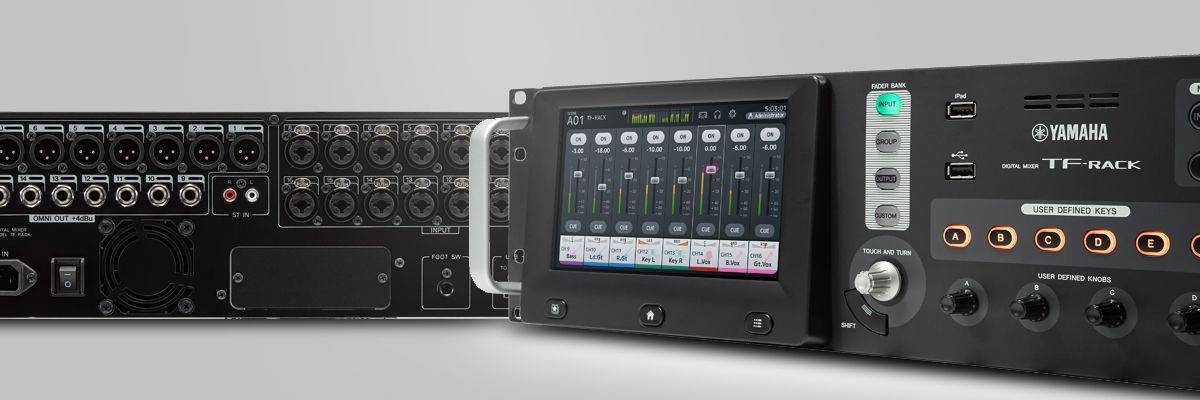

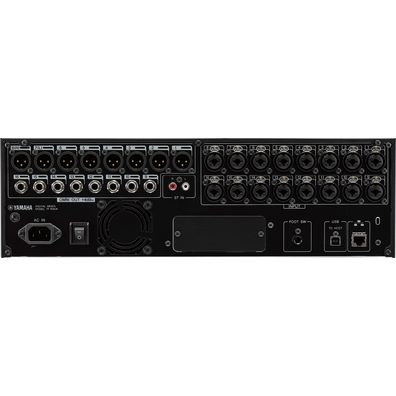

集16 个话筒 / 线路 + 1 个立体声线路输入和 16 个输出于紧凑的机身中
TF-RACK具有16个麦克风/线路输入、16个线路输出（8个XLR和8个TRS），用于PC机多轨播放/录音的USB连接等。TF-RACK机架带有众多应用功能。

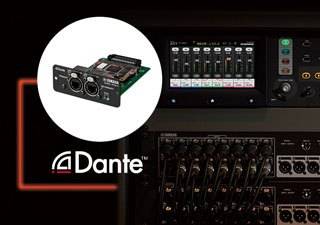

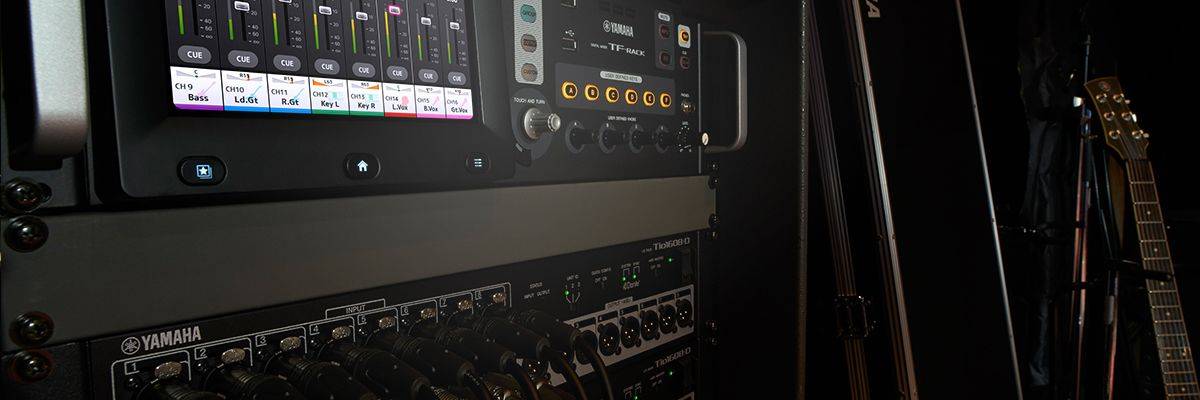

即接即用的 Dante网络 舞台接口箱解决方案
Tio1608-D是一个带有Dante网络的I/O机架，具有16个话筒/线路输入和8个线路输出。Tio机架和TF系列调音台一样，具备相同的可调用D-PRE?前置话放，传递出非常自然、带有音乐性的声音。与TF系列调音台结合后，通过快速便捷的设置，多可将3个Tio机架单元连接组合使用。*需要选购 NY64-D卡。TF-RACK能够与Tio1608-D I/O机架和NY64-D一起创建多达64输入和40输出的接口箱解决方案，Tio1608-D I/O机架和NY64-D均可安装在紧凑的机架中。
| 概述 | TF-RACK | |
|---|---|---|
| 混音能力 | 输入通道 | 40（ 32 单声道 + 2 立体声 + 2 返送通道） |
| AUX总线 | 20（ 8 单声道 + 6 立体声） | |
| 立体声总线 | 1 | |
| SUB总线 | 1 | |
| 输入通道功能 | 8个DCA 编组 | |
| I/O | 输入 | 16 麦克风/线路（ XLR/TRS混合） + 1 立体声线路（ RCA针） |
| 输出 | 16（ 8 XLR + 8 TRS 耳机） | |
| 扩展槽 | 1（用于NY64-D） | |
| 板载处理器 | DSP | 8 效果器 + 10 GEQ |
| 采样率 | 内部时钟 | 48 kHz |
| 信号延时 | 小于2.6 ms， INPUT到OMNI OUT @Fs=48 kHz | |
| 推子 | 分辨率 = 10-bit， +10 dB 至 –138 dB, –∞ dB 所有推子 | |
| 总谐波失真 | 少于 0.05% 20 Hz–20 kHz @+4 dBu into 600 Ω，I NPUT 至 OMNI OUT，输入增益=小 （由-18dB/八度音阶滤波器 @80kHz测量） | |
| 频率响应 | +0.5， –1.5 dB 20 Hz–20 kHz，适用于+4 dBu 输出 @1kHz | |
| 动态范围 | 110 dB typ.， DA转换器， 108 dB typ.， INPUT 至 OMNI OUT | |
| 嗡音&噪声电平 | 等效输入噪声 | -128dBu typ.，输入增益=大 （由A记权滤波器测量） |
| 残余输出噪声 | –85 dBu， ST master关闭 （由A记权滤波器测量） | |
| 串扰 | –100 dB （由-30Db/倍频滤波器@22kHz测量），相邻INPUT/OMNI OUT通道，输入增益=小 | |
| 电源要求 | 100–240 V 50/60 Hz | |
| 电源消耗 | 85 W | |
| 外形尺寸 | W | 480 mm (18-7/8 in) |
| H | 132 mm (5-1/4 in) | |
| D | 409 mm (16-1/8 in) | |
| 净重 | 9.2 kg (20.3lb) | |
| 包含附件 | 使用说明书，电源线， NUENDO LIVE（ DAW软件），橡胶脚垫(4) | |
| 选购件 | 音频界面卡(NY-64D)，脚踏开关(FC5) | |
| 其他 | 运行温度范围： 0–40 °C / 存储温度范围： –20-60 °C | |
录音/播放
*请注意，TF系列不支持USB移动硬盘进行录音。兼容的硬盘驱动器请参考本链接。
模拟输入特性
*1.灵敏度是当装置被设定为大电平时要产生+4dBu（ 1.23V）或标称输出电平所需的大增益。（所有推子和电平控制都处在 大位置。）
*2. 1：地， 2：热， 3：冷
*3. Tip: HOT, Ring: COLD, Sleeve: GND
*4. 在这些规格中， 0 dBu = 0.775Vrms。
*5. +48V DC（幻象电源）可通过单个软件控制开关被用于INPUT XLR类接口。
模拟输出特性
*1. 1：地， 2：热， 3：冷
*2. Tip: LEFT, Ring: RIGHT, Sleeve: GND
*3. 在这些规格中， 0 dBu = 0.775Vrms。
*4. 所有输出DA转换器采用24bit， 128次过采样。
*5. 电平控制位由大值降至 16dB 。
*6. Tip： HOT， Ring： COLD， Sleeve：接地
