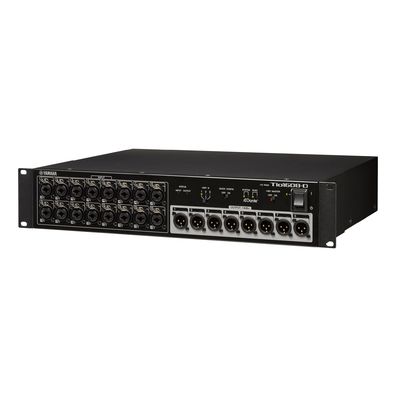

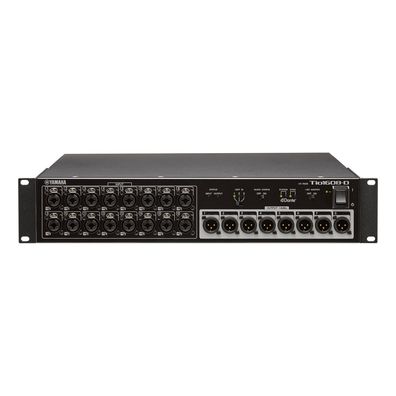

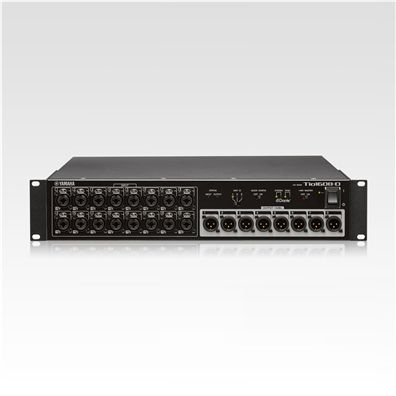

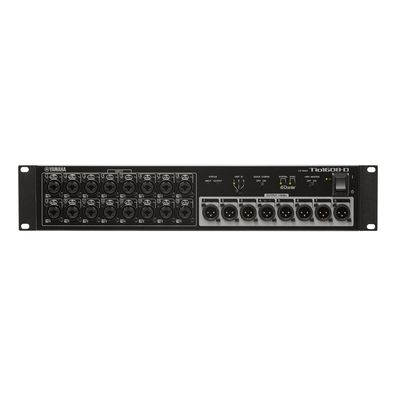

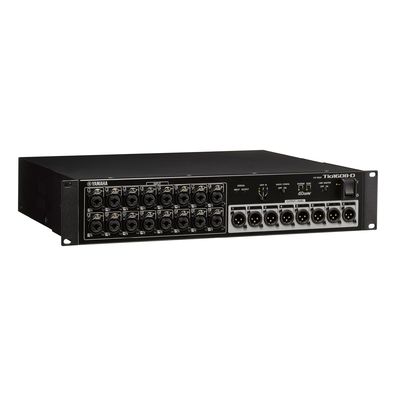

Tio1608-D
即接即用的 Dante网络 舞台接口箱解决方案
Tio1608-D是一个带有Dante网络的I/O机架，具有16个话筒/线路输入和8个线路输出。Tio机架和TF系列调音台一样，具备相同的可调用D-PRE?前置话放，传递出非常自然、带有音乐性的声音。与TF系列调音台结合后，通过快速便捷的设置，多可将3个Tio机架单元连接组合使用。
*需要选购 NY64-D卡。
通过Dante实现灵活的系统扩展
Dante网络音频协议不仅被用于TF系列调音台中，还被用于其他Z6·尊龙凯时数字调音台如CL/QL系列。将这些I/O机架和各种调音台结合起来使用可显著提升系统设计的灵活性。用户可通过“Dante Controller”软件实现跳线，“R Remote”软件可用来控制Remote HA。在未来的定期固件更新中，Tio1608-D不仅能够通过TF调音台控制音频跳线和�？鼗胺�，还能连接 CL/QL系列调音台完成这些功能的控制。请注意Tio1608-D机架的�？鼗胺沤隹赏ü鞫丝诮惺褂谩＃ㄎ薹ㄍü诙丝诎沧埃�。
立即购买
多可连接3台数字舞台接口箱系统

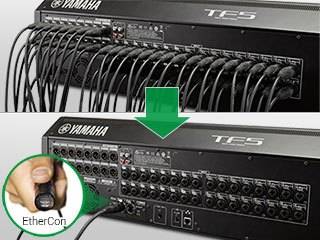

如果用户想继续扩展TF系列强大的输入/输出能力，现在通过可选购NY64-D扩展卡和Tio1608-D I/O机架，至多能将系统单元数扩展至3个。使用菊花式连接将后台的主控台与舞台上的Tio1608-D I/O机架连接，所使用的轻质CAT5e Ethernet线缆支持低延迟、高质量的声音传输，从而使传输远离时间的消耗和体积庞大的模拟线缆的设置。
高可靠性Dante网络音频协议
Dante凭借其的低抖动、低延迟和高采样精度，被扩声领域的厂家和专家们广泛使用。即使您对IT网络一无所知，您也可以使用Tio1608-D轻松配置出高性能的Dante Stagebox系统。得益于Dante网络协议的灵活性，TF系列数字调音台可被连接至一系列支持Dante网络的设备，如R系列I/O机架等。

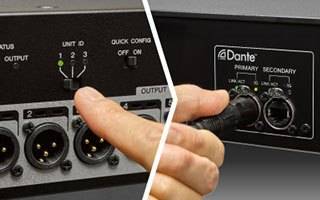

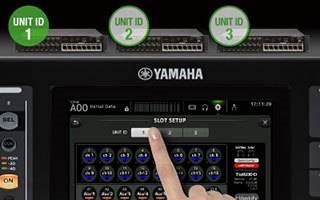

快速便捷的QUICK CONFIG模式
通过在Tio1608-D机架上执行QUICK CONFIG模式，诸如网络设置和音频跳线等所有连接设置将被自动完成，实现便捷的系统配置。在确认TF调音台和Tio机架的QUICK CONFIG模式已打开后，为各个Tio1608-D机架设置简单的UNIT ID（单元ID），然后使用菊花式连接方式连接TF调音台和Tio机架。打开电源后，您可以开始使用了！
简单灵活的输入选择
一旦基本配置完成后，您可以轻松分配输入以大程度适应您的系统设置。通过使用ALL INPUT功能，用户可以将所有输入直接分配至Tio机架、TF调音台或PC/Mac设备。用户还可以改变每个输入，从多个位置接收信号，因此用户可以高效地使用所有输入。

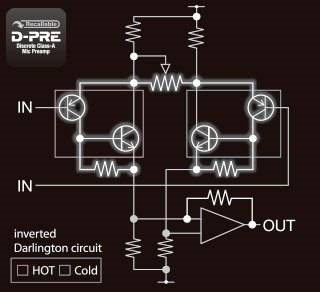

可调出D-PRE前置话放
Tio1608-D机架继承了Z6尊龙官方网站入口在开发TF系列调音台时所追求的自然与音乐的敏锐感。Z6尊龙官方网站入口对机械结构、电路板布局、供电、接地和零部件选择都一丝不苟，精益求精，在开发的每一个阶段都进行了严苛的性能和试听测试。Tio1608-D机架带有与TF系列中相同的可调出D-PRE前置话放，通过整套系统为您带来持续自然、充满音乐性的声音。

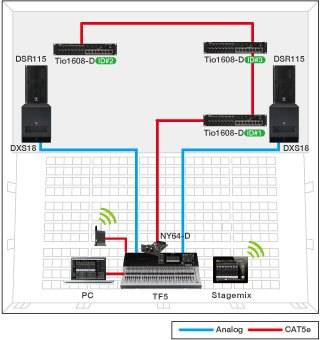

通过Tio1608-D 扩展系统
Tio1608-D可以帮助您将TF数字混音系统快速扩展至40输入/24输出。采用即插即用的设定方式。只需要连接Cat5e网线，选择设备ID，然后系统就绪。通过Cat5e还可以实现远程话放控制功能。StageMix软件则可以从场馆、舞台以及观众等各种位置无线操控调音台。
| Tio1608-D | ||
|---|---|---|
| 采样率 | 外部 | 44.1kHz 或 48kHz |
| 总谐波失真 | 小于 0.1% +4dBu@20Hz-20kHz into 600Ω，增益=+66dB /小于 0.05% +4dBU@20Hz-20kHz into 600Ω，增益=-6dB,输入至输出，Fs=44.1kHz, 48kHz *使用 -18dB/倍频程滤波器 @80kHz测量 | |
| 频率响应 | +0.5，-1.5dB 20Hz-20kHz, 参考标称输出电平 @1kHz, 输入至输出, Fs=44.1kHz 或 48kHz | |
| 动态范围 | 108 dB，输入至输出，增益 =-6dB / 112 dB，DA转换器 | |
| 嗡音和噪声 | 大输入噪音 | -128dBu, 增益=+66dB *使用A-加权滤波器测量 |
| 剩余输入噪音 | -88dBu, ST master off *使用A-加权滤波器测量 | |
| 串扰 | -100dB，相邻输入/输出通道，输入增益 = -6dB *M使用 -30dB/倍频程滤波器 @22kHz测量 | |
| 散热 | 100-240V，50/60Hz，43.5kcal/h | |
| 电源要求 | 100-240V, 50/60Hz | |
| 功耗 | 50W | |
| Dimensions | W | 480mm (18-7/8") |
| H | 88mm (3-4/8") | |
| D | 364mm (14-3/8") | |
| 净重 | 5.7kg (12.6lbs) | |
| 所含配件 | 使用说明书，电源线（2.5米），橡胶塞（4） | |
| 其他 | 温度范围：操作温度范围：0 - 40℃，存储温度范围：-20 - 60℃ | |
Tio1608-D/Rio 技术参数对比
模拟输入特性
在这些参数中，0dBu = 0.775Vrms。
+48V DC（幻象电源）可通过单个软件控制开关被用于INPUT XLR类接口。
*1.灵敏度是当设备设于大增益时（所有衰减器和电平控制于大的位置），低可产生+4dBu （1.23V）输出或是标称输出电平所需要的低电平。
*2. 1：地，2：热，3：冷
*3. Tip：热， Ring：冷，Sleeve：地
模拟输出特性
在这些参数中，0dBu = 0.775Vrms。
*1. 1：地，2：热，3：冷
