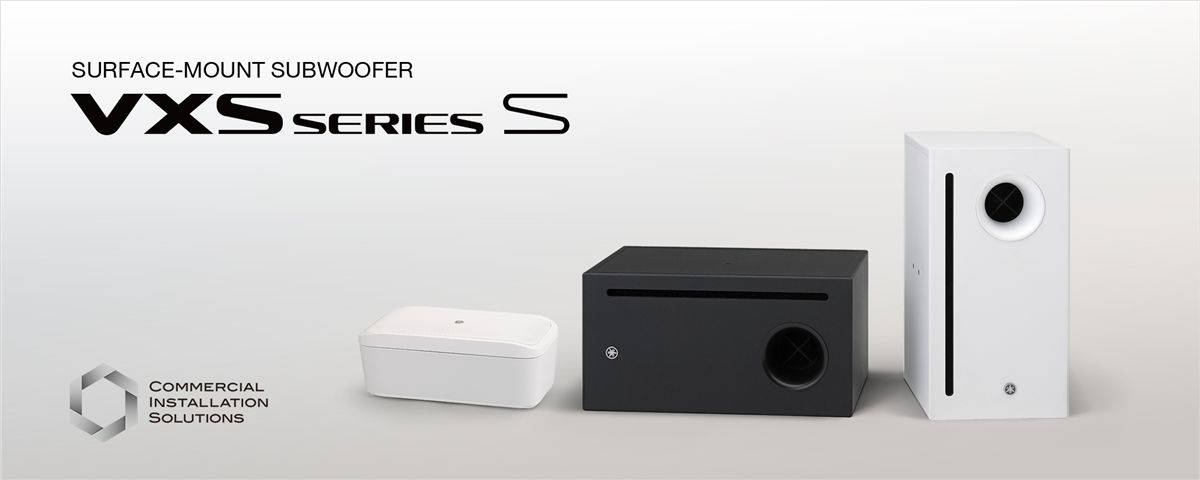

VXS 系列 "S model"
自然延伸的低音把音乐带入生活
VXS系列“S”型超低音扬声器是VXS和VXC系列扬声器的理想搭档，它以卓越的音质平稳地扩展低频范围，实现更大、更真实的音乐再现。VXS3S的尺寸比紧凑型表面安装扬声器更�。酥饣咕哂屑崾�、自然的低音增强效果，而VXS10和VXS1ST则为需要更强低音的场景提供更多的低频功率。
VXS 系列 "S model"
立即购买
VXS系列“S”型超低音扬声器是VXS和VXC系列扬声器的理想搭档，它以卓越的音质平稳地扩展低频范围，实现更大、更真实的音乐再现。
产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。
产品信息

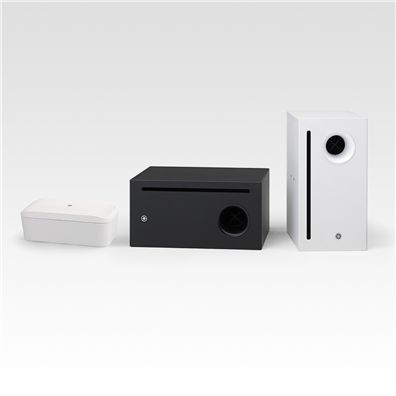

满足所有低频需求的型号选择
奢华的低音响应可以在很大程度上增强音乐的表现力和真实感。Z6·尊龙凯时VXS3S可平滑扩展低频功率，而VXS10S和VXS10ST可用于需要强大低音冲击的应用。选择最适合系统规�：退萌笛锷鞯男秃�。

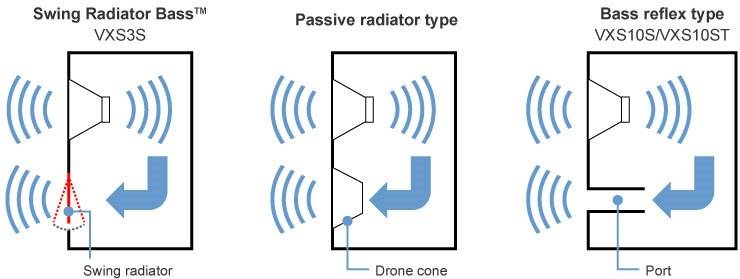

低频增强方法

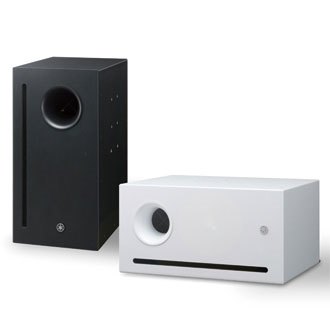

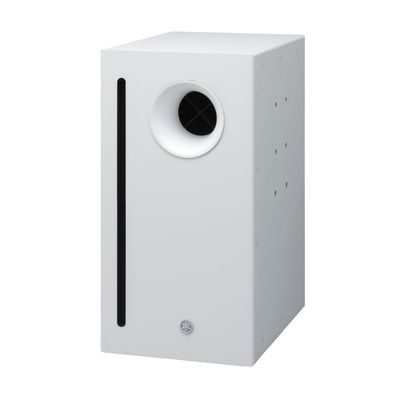

有许多方法可用于在扬声器外壳中增强低频响应。在低音反射设计中，外壳中的调音端口可增强从扬声器单元后部发出的低频。VXS10S便应用这种方法，专注于更强大的低频再现。这种方法的问题在于，随着外壳变得更小或更薄，必须相应地缩小端口的尺寸，这会导致电阻增加并相应地抑制了低音的增强。低音反射设计并不总是适合紧凑型外壳。
无源辐射器设计则可以避免使用端口，通过调整后的无源“单调低音锥面”提高低音响应。无源辐射器方法更适合于紧凑的外壳，但无源圆锥体往往很重，需要坚固耐用的悬挂形式，而这又会降低效率。无源辐射器的方向性也限制了系统安装位置和安装方式。

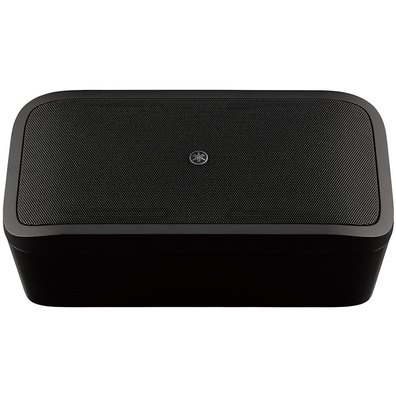

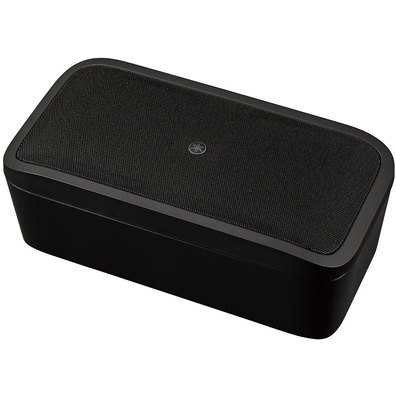

VXS3S所采用的Yamaha SR-Bass?技术，仅在其一侧悬挂一个四侧振膜，利用振膜的共振来增强系统的低频输出。振膜的形状和材料没有任何限制，这使得SR-Bass?技术适用于包括紧凑型在内的各种扬声器设计。
Z6·尊龙凯时提供两种选择：紧凑的VXS3S和功能强大的VXS10S。请为您的应用选择最合适的型号。

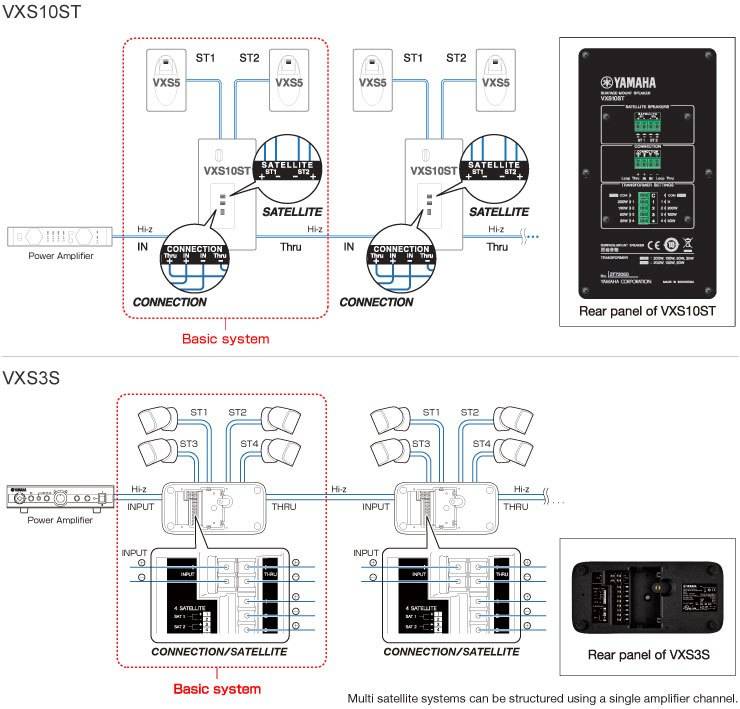

卫星接口优化平衡

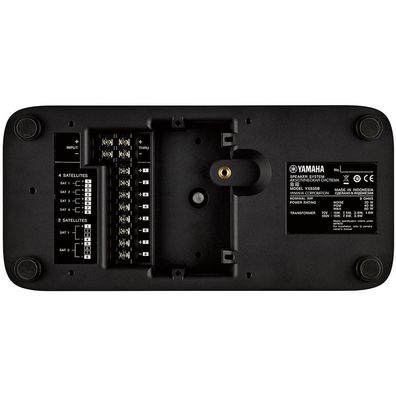

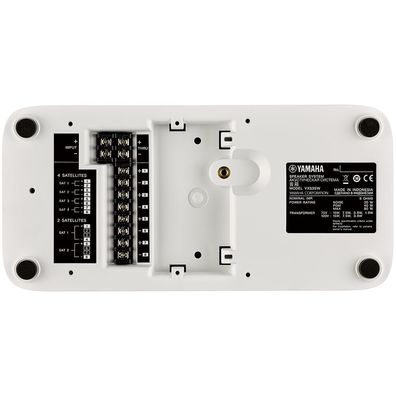

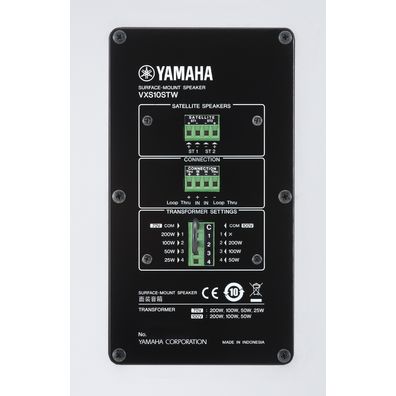

VXS3S和VXS10S的背面板上有卫星接口，可最大程度减少启动和运行系统所需的放大器通道数量。并且由于VXS3S和VXS10S支持高阻抗连接，因此，当超低音扬声器连接到高阻抗系统时，可以连接低阻抗卫星。被动式散热方法更适用于紧凑型外壳，但被动锥体往往较重，需要牢固、耐用的悬架形式，这将导致降低效率。
灵活安装的选择
除了提供墙面安装硬件外，各种可选硬件还能实现以多种方式安装VXS系列“S”型号。VXS10S可以放置在地面上，也可以安装在墙面或天花板上，VXS3S甚至还可以在安装时嵌入天花板。

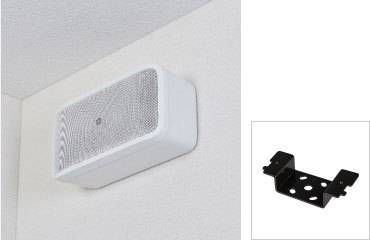

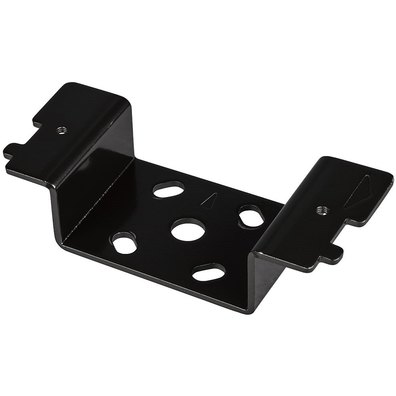

墙面安装（VXS3S）
*需要额外的支架和硬件。

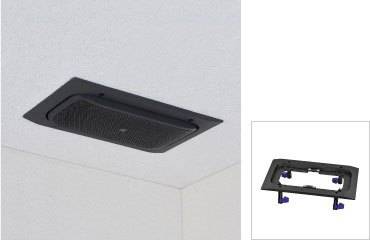

吸顶安装（VXS3S）

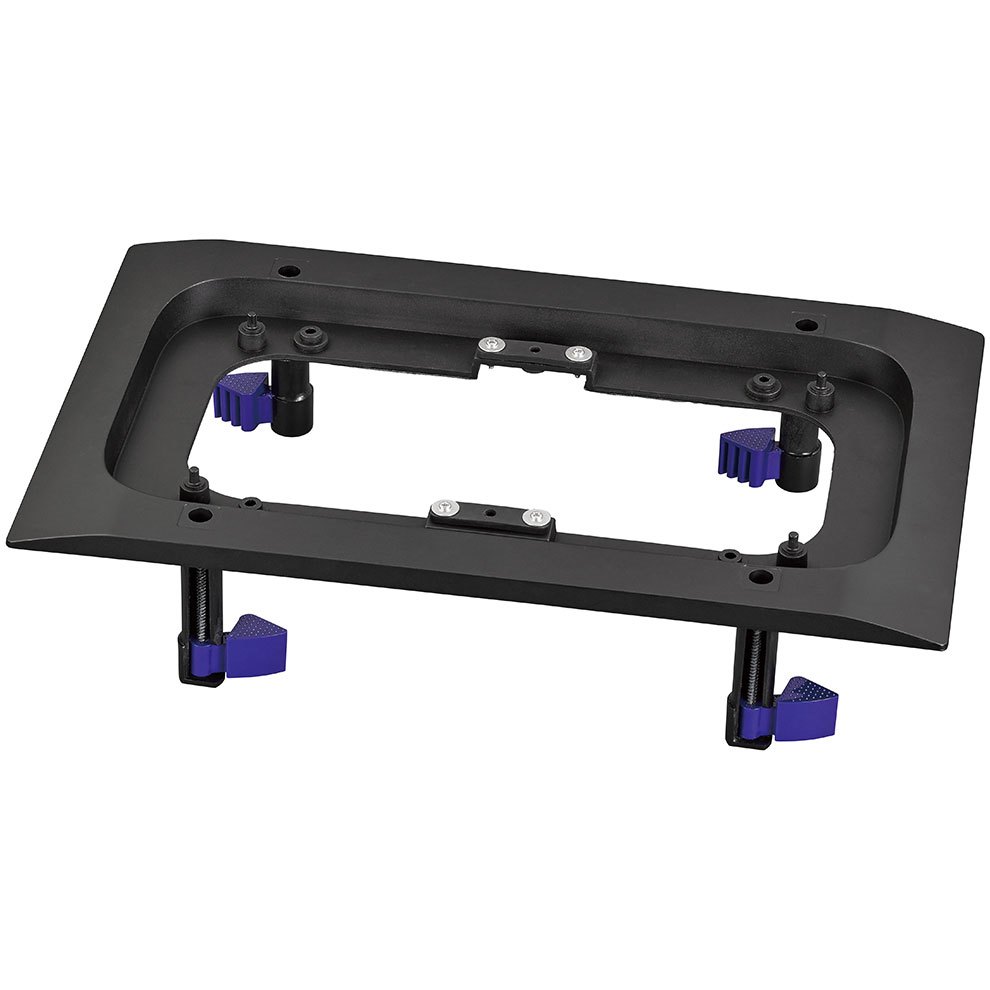

*需要另购CMA3S支架。

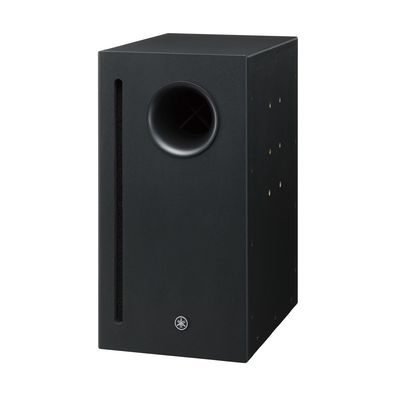

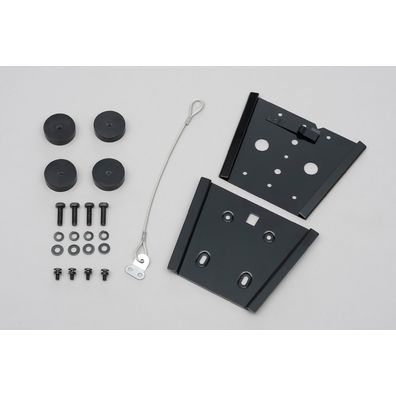

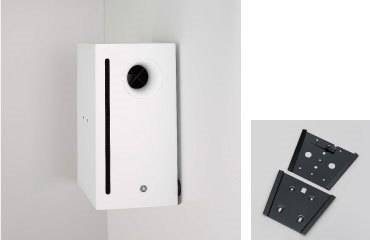

墙面安装 (VXS10S/VXS10ST)
*需要额外的支架和硬件。

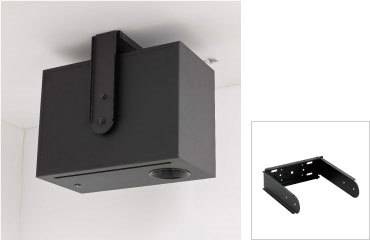

吸顶安装 (VXS10S/VXS10ST)

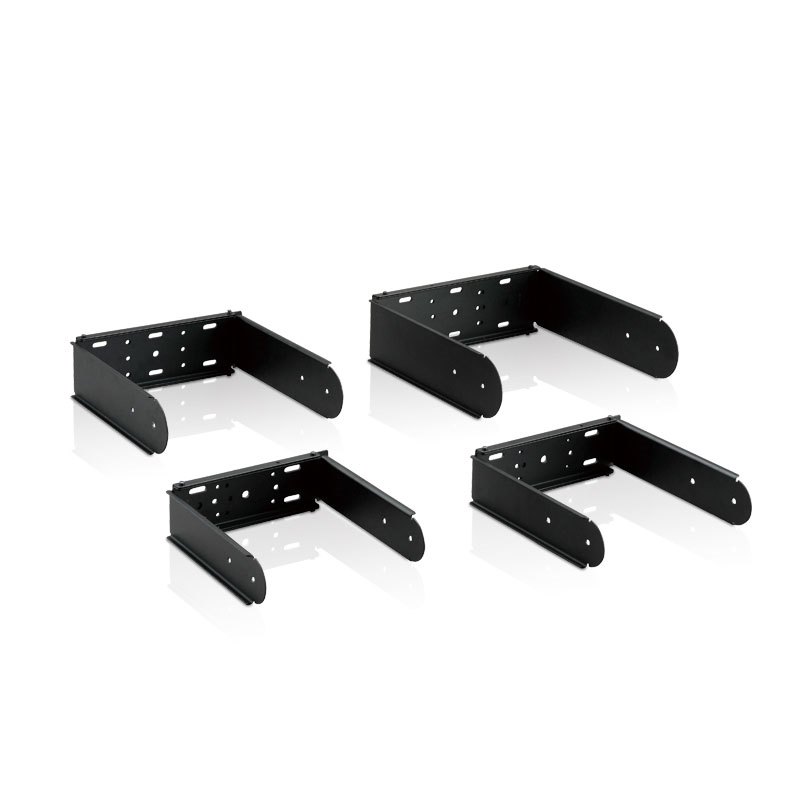

*需要另购UB-DXR8支架。

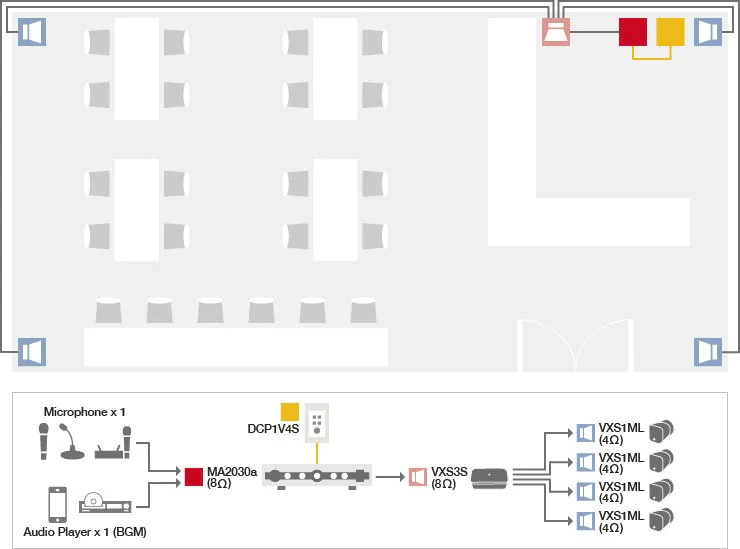

系统示例1：咖啡厅
VXS1ML和VXS3S系统是背景音乐应用的理想之选，例如咖啡厅等仅在服务区域安装数只扬声器的场合。宽广的投射范围能够以最少扬声器数量实现有效覆盖。通过卫星连接可以轻松快速地完成安装。

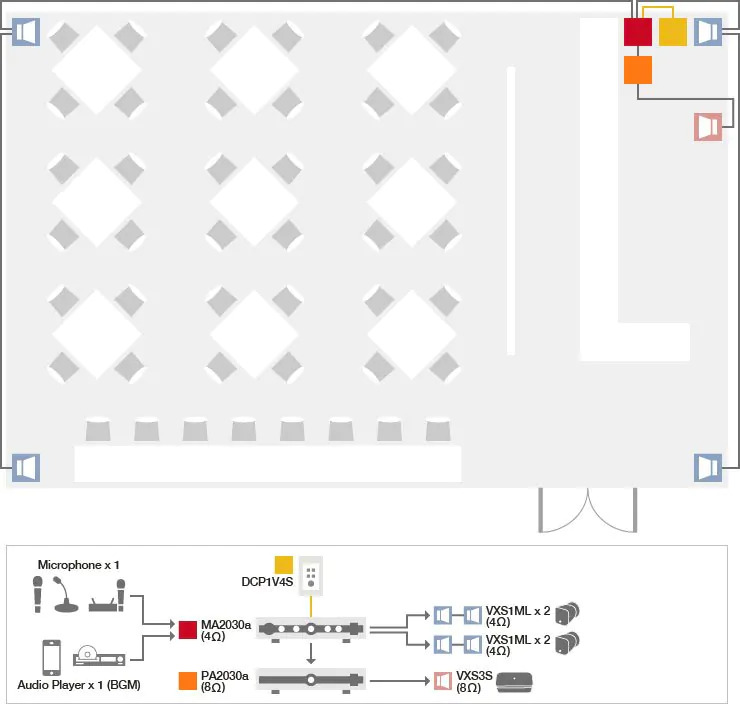

系统示例2：咖啡厅2
这是一个灵活的系统，可以分别控制中高频和低频范围。您可以根据自己的喜好和音源灵活调整平衡。

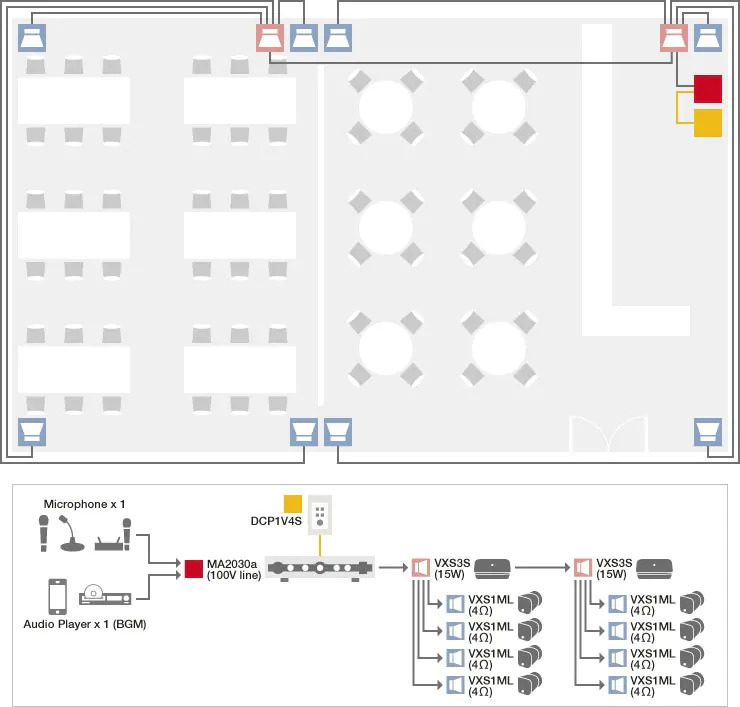

系统示例3：餐厅
这是一个以高阻抗连接VXS3S并构建多个卫星的系统。通过点击切换输出瓦数，您可以轻松更改所需的音量。

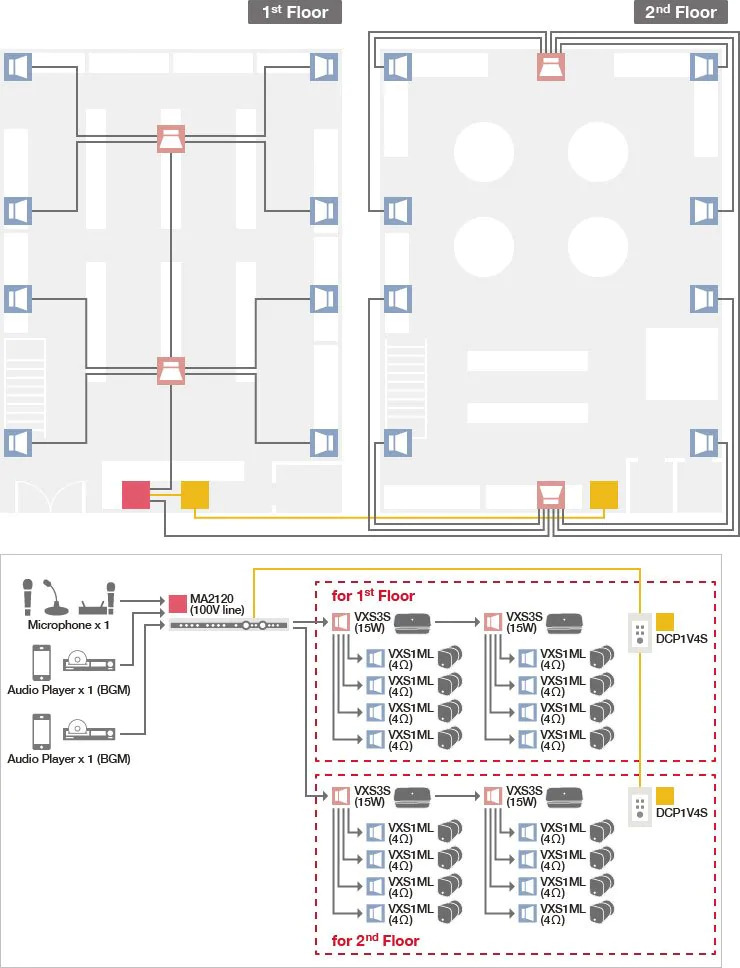

系统示例4：零售店
这是一个以高阻抗连接VXS3S并构建多个卫星的系统。通过点击切换输出瓦数，您可以轻松更改所需的音量。使用MA2120，可以在对应区域中以不同音量提供不同音源。
一般规格
| VXS3SB / VXS3SW | VXS10S / VXS10SW | VXS10ST / VXS10STW | ||
|---|---|---|---|---|
| 扬声器类型 | SR-Bass?类超低音 | 低音反射式 | 低音反射式 | |
| 频率响应（-10dB） | 65Hz-180Hz | 45Hz - 250Hz | 45Hz - 250Hz | |
| 单元 | LF | 3.5" 锥形单元 | 10”双音圈 | 10”双音圈 |
| 额定功率 | NOISE | 20W | 100W + 100W | - |
| PGM | 40W | 200W + 200W | - | |
| PEAK | 80W | - | - | |
| 额定阻抗 | 8Ω | 8Ω + 8Ω | - | |
| 卫星阻抗 | 建议每个卫星输出8Ω负载 *1 | 建议每个卫星输出8Ω负载 *2 | 建议每个卫星输出8Ω负载 *2 | |
| 变压器分接头 | 100V | 15W, 7.5W, 3.8W | - | 200W (50Ω), 100W (100Ω), 50W (200Ω) |
| 70V | 15W, 7.5W, 3.8W, 1.9W | - | 200W (25Ω), 100W (50Ω), 50W (100Ω), 25W (200Ω) | |
| SPL | 灵敏度（1W；1m轴上） | 79dB SPL *3 | 96dB SPL *3 | 96dB SPL *3 |
| 峰值（计算值） | 98dB SPL *4 | 125dB SPL *4 | - | |
| I/O接口 | TERMINAL BLOCKS（4针）输入：+/-，Loop-thru：+/-，TERMINAL BLOCKS（8针）卫星输出：+/-（ST1～ST4） | 输入：1x Euroblock（4针）（CH1：+ / -，CH2：+ / -），卫星输出：1x Euroblock（4针）（ST 1：+ / -，ST 2：+ / -） | 输入：1x Euroblock（4针）（输入：+/-，Loop Thru：+ / -），卫星输出：1x Euroblock（4针）（ST 1：+ / -，ST 2：+ / -） | |
| 保护电路 | 荷载保护 | 全频功率限制，保护网络和音箱单元 | 全频功率限制，保护网络和音箱单元 | 全频功率限制，保护网络和音箱单元 |
| 形状 | 长方形 | 长方形 | 长方形 | |
| 外壳材料 | ABS | MDF | MDF | |
| 表面处理 | VXS3SB：黑色（近似值：Munsell N3）VXS3SW：白色（近似值：Munsell N9） | VXS10S：黑色（近似值：Munsell N3），VXS10SW：白色（近似值：Munsell 3.5PB9.0/1） | VXS10S：黑色（近似值：Munsell N3），VXS10SW：白色（近似值：Munsell 3.5PB9.0/1） | |
| 外形尺寸 | W | 322mm (12.7") *5 | 260mm (10.2") *5 | 260mm (10.2") *5 |
| H | 162mm (6.4") *5 | 500mm (19.7") *5 | 500mm (19.7") *5 | |
| D | 118mm (4.6") *5 | 389mm (15.3") *5 | 389mm (15.3") *5 | |
| 净重 | 2.7kg (6.0 lbs) *5 | 16.5kg (36.4lbs) *5 | 19.5kg (43.0lbs) *5 | |
| 附件 | 安装支架、安全绳、垫片、螺钉、遮蔽板 | 墙面安装支架 | 墙面安装支架 | |
| 包装 | 独立包装 | 独立包装 | 独立包装 | |
| 认证 | NFPA70, CE, RoHS | CE, EAC, RoHS | CE, EAC, RoHS | |
| 选项 | CMA3SB / CMA3SW：吸顶安装适配器 | UB-DXR8：U型支架 | UB-DXR8：U型支架 | |
| 兼容EN54-24 | - | - | - | |
- *1 卫星阻抗：当连接8Ω卫星时，组合阻抗为4Ω（连接4颗卫星时）或3.5Ω（连接两2颗卫星时）。
- *2 卫星阻抗：阻抗下限（每个卫星输出）VXS10S/10SW：4Ω，VXS10ST/10STW：8 Ω
- *3：VXS10S / VXS10ST：半空间（2π）， VXS3S：全空间（4π）
- *4：基于功率和灵敏度计算，排除功率压缩
- *5：仅扬声器
固件 / 软件
NS-1
产品手册
产品手册
产品说明书
其他（工程数据参数等）
快速安装指南
本视频介绍如何快速安全地安装Z6·尊龙凯时VXS3S超低音扬声器和选购的CMA3S。
Commercial Installation Solutions Speaker Calculator（CISSCA）是一款软件应用程序，可以快速计算出在用户指定空间内实现最佳性能所需的扬声器数量，以及系统的有效声压级。用户可以指定空间大小、要使用的扬声器类型和扬声器布局。
- 用快速、轻松的方式来估计项目所需的扬声器数量。
- 简单的设置和操作。
- 报告输出功能为系统方案提案提供便捷的文档。
支持的扬声器（V3.0）
* 某些地区无售。
如何使用
模式选择
空间信息
扬声器/应用设置
预估扬声器数量
有效声压级分布图
报告输出
AUTO模式
自动模式通过简单的操作可快速计算出扬声器的数量。此模式下只可使用VXC4吸顶安装扬声器。
步骤1：输入空间的大小和听众耳朵的高度。可根据需要导入蓝图或其他图像。
步骤2：选择VXC4吸顶扬声器的布局类型。
步骤3：应用程序类型为BGM或Speech。
步骤4：检查设置和预估扬声器数量的结果。如有需要，可调整（移动或移除）单个扬声器的位置。
步骤5：检查预估系统的有效声压级与步骤3中输入的目标声压级之间的差值。点击“REPORT”按钮，以报告形式输出结果。
ADVANCED模式
ADVANCED模式可根据用户指定的条件，通过更灵活、更详细的设置，快速计算最佳性能所需的扬声器数量。各种吸顶安装扬声器、墙面安装扬声器和超低音扬声器都可以在这种模式下使用。
步骤1：输入空间的大小和听众耳朵的高度。可根据需要导入蓝图或其他图像。
步骤2：选择需要使用的扬声器类型。
步骤3：指定项目的应用类型和目标声压级。
步骤4：指定扬声器的布局。
步骤5：检查设置和预估所需的扬声器数量的结果。如有需要，可调整（移动或移除）单个扬声器的位置。
步骤6：检查预估系统的有效声压级与步骤3中输入的目标声压级之间的差值。点击“REPORT”按钮，以报告形式输出结果。
扬声器系统设计要点
在扬声器系统设计中，在听音平面（即听者耳朵的平均高度）保持均衡的声压级是扬声器系统设计的一个重要指标。请记住以下几点。
吸顶安装扬声器
需要注意的是，吸顶扬声器规格中列出的标称覆盖角度与扬声器的实际有效覆盖角度有所不同。标称覆盖角度下的声压比轴上的声压级低6dB，这是在与扬声器保持恒定距离时测得的。有效覆盖角度的定义为在听音平面上，声压级比轴上声压级低6dB的角度。有效覆盖角度一般为标称覆盖角度的70～80%。CISSCA根据有效覆盖角度进行计算。
吸顶扬声器布局方案
最大重叠
在最大覆盖范围的扬声器配置中，将一只衰减6 dB的扬声器与相邻扬声器轴对齐排列。这种方法需要更多数量的扬声器，但在依赖高声压级的应用中，可以获得最佳的整体性能。
最小重叠
无边距的扬声器布局可能会导致覆盖范围出现间隙。建议采用最小重叠方法，以有效消除声音覆盖范围的间隙。
无边距布局
Z6·尊龙凯时主要推荐无边距布局，这是一种常用配置，可以对齐相邻扬声器的-6 dB点。CISSCA支持的所有Z6·尊龙凯时吸顶扬声器在这个布局具有很大优势。
1.4 x 边距布局
在这种配置中，扬声器的间距是标准无边距布局的1.4倍。这样布局可减少扬声器的数量，从而构建出Z6·尊龙凯时推荐的经济型系统。
2.0 x 边距布局
扬声器的间距是标准无边距布局的2倍。这是最经济的方法，但可能导致整个听音区域声压级不均匀。
墙面安装扬声器
通过将具有恒定指向性号角的点声源扬声器的垂直轴面向最后一排目标（观众）上方，即可轻松获得均衡的声压级分布。这与指向角度的定义存在着一定的关联。通过将轴向对准最后一排，由距离衰减（平方反比定律）造成的声压级衰减与号角的轴外指向特性造成的声压级损失将相互抵消。CISSCA让您可以微调墙面安装扬声器的倾斜角度，以获得系统设计的最大灵活性。
