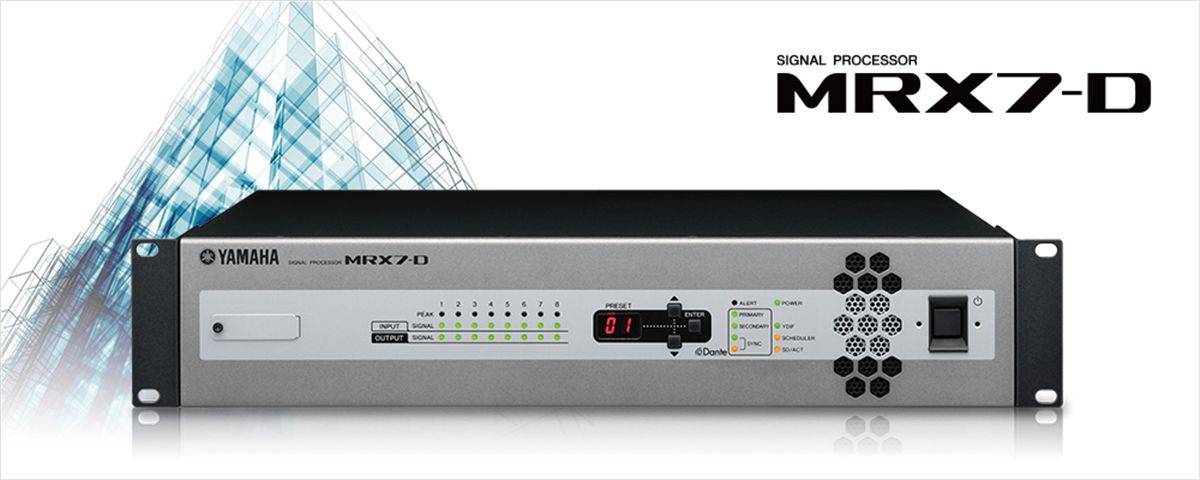

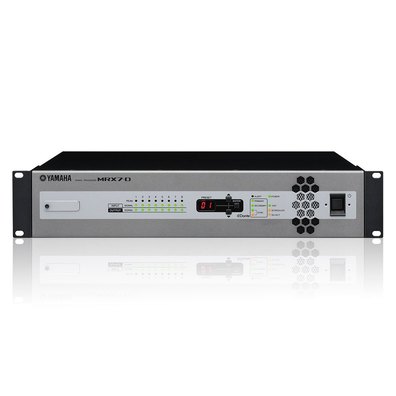

MRX7-D

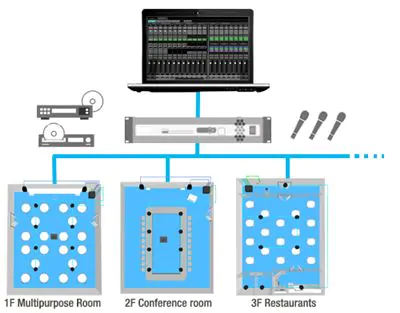

通过单个处理器对多个声音系统进行集中管理
z6尊龙·凯时(中国区)官方网站会议室、教育中心、大型商场以及许多其他场所对于声音系统的需求正变得越来越大且复杂。 MRX7-D信号处理器的出现，为多种固定安装环境提供了操作高效且灵活的解决方案。
由于MRX7-D的设计架构可自由配置，使得音频工程师可以为客户创建独特的解决方案，并包含众多独特的处理组件并最大程度使用可用的DSP。内置的Dante连接功能使其能够有效利用市场上许多其他支持Dante的产品，包括Yamaha的各种数字调音台。
灵活性和可扩展性
MRX7-D充分利用已被全球采用的Dante网络技术。作为真正的数字网络，Dante可提高音频系统的灵活性和可扩展性，同时有助于降低成本。它可以同时长距离地处理大量音频通道并传送至网络中的其他设备。麦克风、处理器、数字调音台和功放等众多设备都支持Dante，它已成为中大型系统设计的理想选择。
用于音频系统设计的直观图形界面

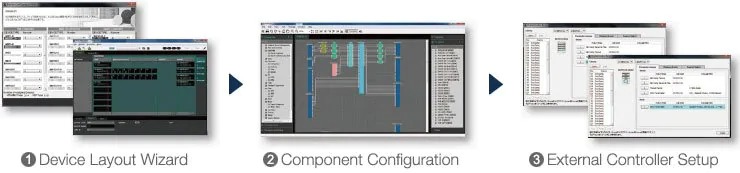

MTX-MRX Editor的设计过程是对物理安装工作流程的逻辑分步模拟。
1.设备布局向导
2.功能设置
3.外部控制器设置

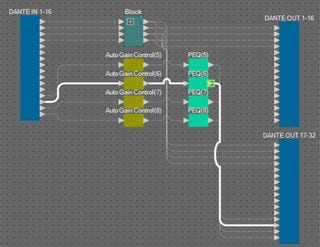

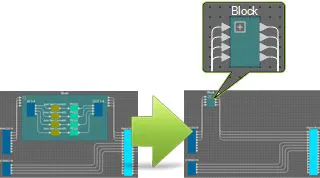

包含有MRX Designer软件的MTX-MRX Editor是创建各种系统设计的关键。MRX Designer可进行自由配置，能够创建灵活强大又易于操作的音频系统。众多强大功能可供设计人员使用，包括超大型64x64矩阵，行业领先的Dan Dugan自动混音器，先进的回声消除器以及许多其他专业组件等。

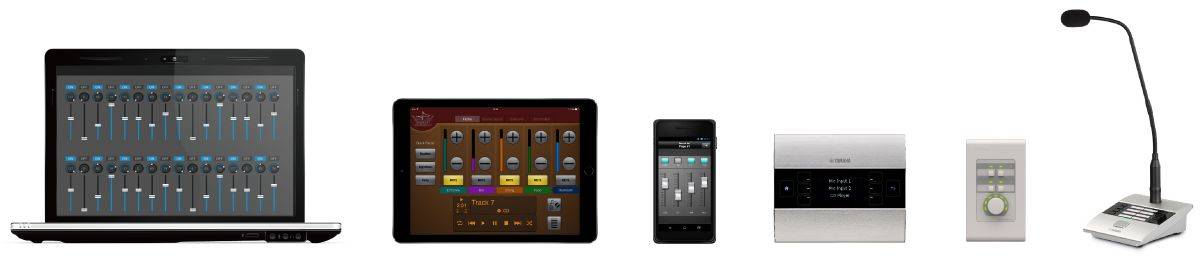

Yamaha提供广泛的远程控制选择
从客户角度看，无论音频系统多么复杂，有对其具备简单的控制能力是至关重要的。因此，Yamaha带来多种远程控制选择。其中包括简单的DCP墙面板，带有可从iOS或Android手机或平板电脑操作的无线等效设备。此外，还可选择更为复杂的MCP1可编程墙面安装控制器、PGM1寻呼站麦克风以及分别用于iOS平板电脑和Windows设备的ProVisionare Touch和ProVisionaire Control，实现全面的自定义。
概览
MTX/MRX系列主要为多区域商业安装使用而设计，配备对多种应用环境至关重要的灵活处理功能。这是Yamaha MTX和MRX DSP处理器的介绍。
概览: I/O
近一步了解MTX和MRX处理器的输入和输出，综合介绍每个处理器中可用的处理功能。

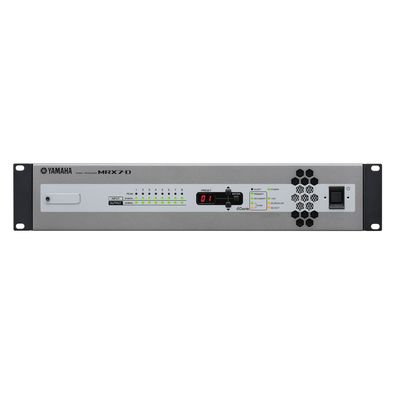

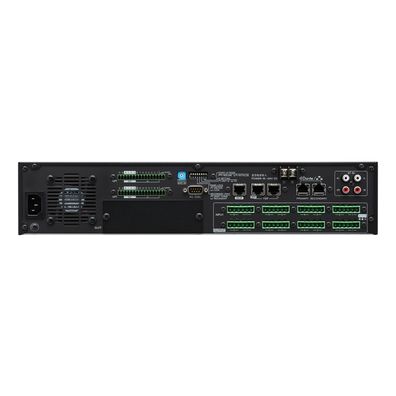

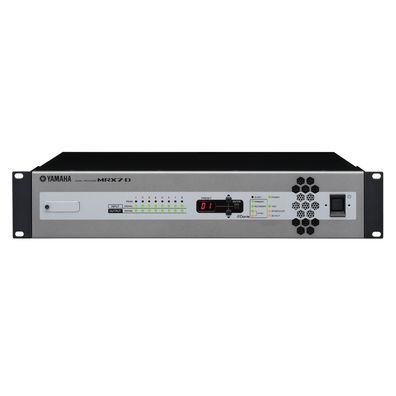

MRX7-D
立即购买
简单、灵活的控制，适用于复杂的大容量声音系统
本产品需要集成到系统中使用。请咨询Yamaha或Z6尊龙官方网站入口授权的系统集成商之一以获取报价。
产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。
集大量功能于一体
充足的I/O和扩展能力
调整话筒、蓝光播放器和其他输入的电平，使用内部EQ和其他效果处理音频信号，以及将这些信号分配到功放或外接控制器，所有这些操作都可以通过单台设备来完成。

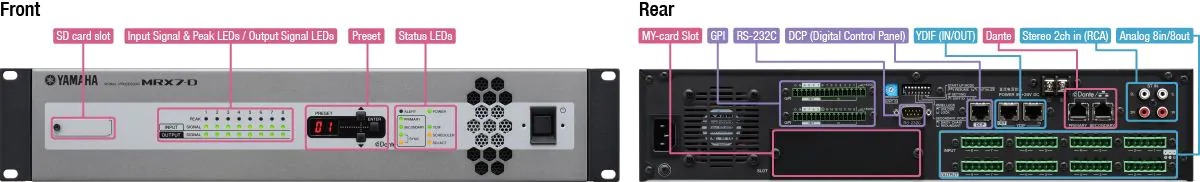

概览：I/O
近距离了解MTX和MRX处理器的输入和输出，综合介绍每个处理器中可用的处理功能。

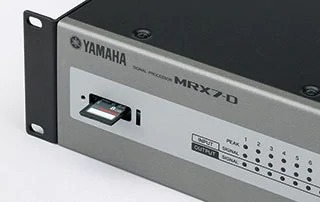

用于音频播放的SD存储卡插槽
SD存储卡插槽可直接播放MP3或WAV格式的音频文件。这些文件可以是可供远程访问的音乐播放源，或者是预设的通知或根据内置的调度功能进行播放的信息。最后，SD卡还能存储PGM1寻呼站触发的提示音。
Mini-YGDAI卡插槽提供高扩展性

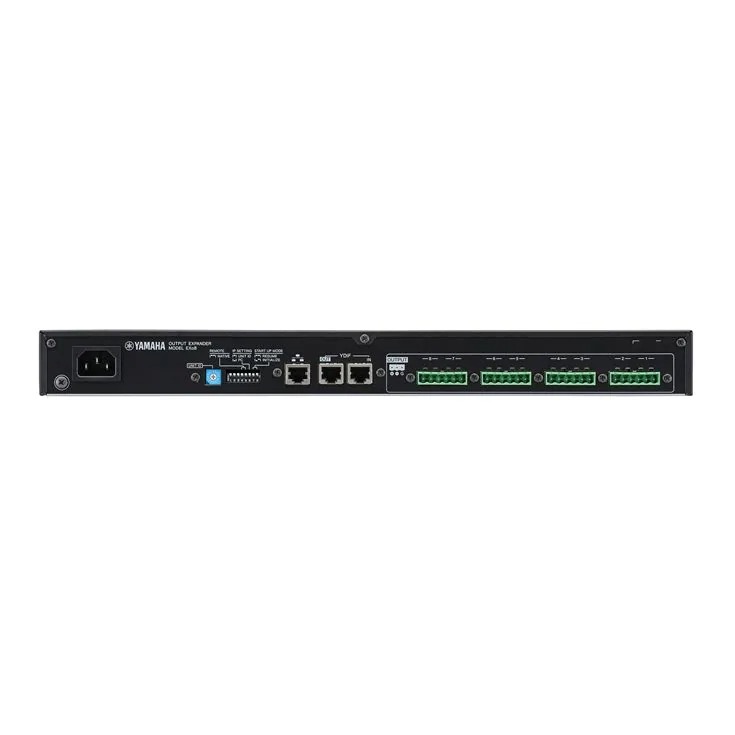

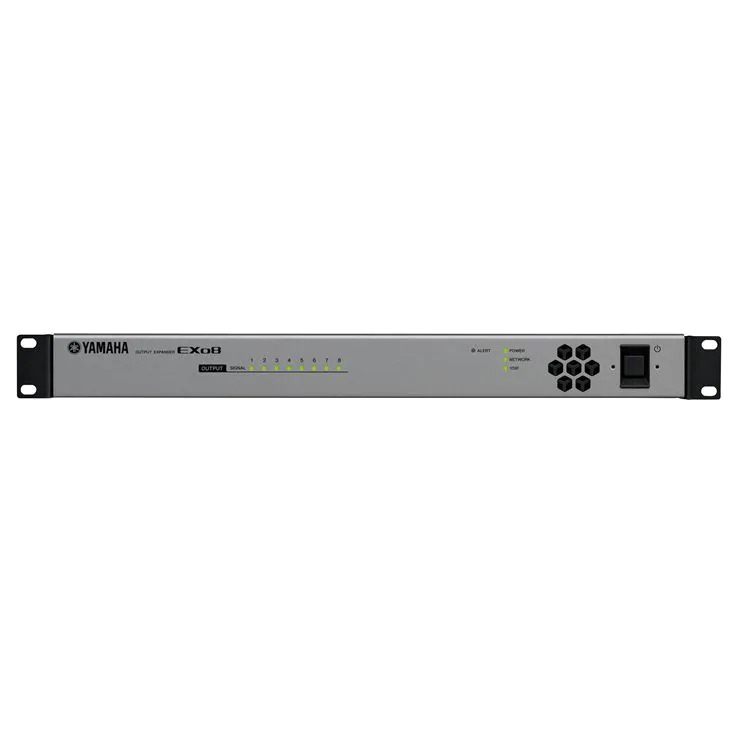

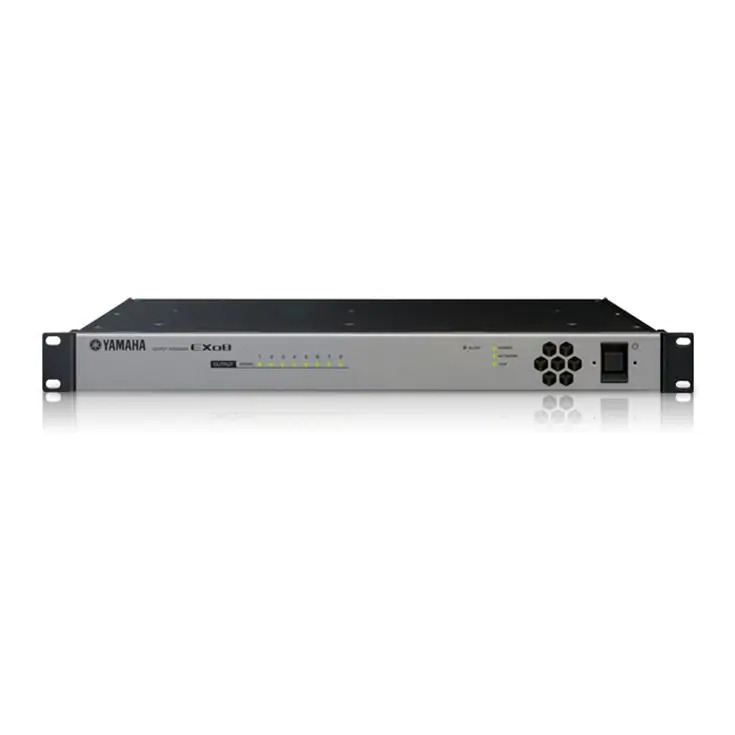

使用EXi8和EXo8输入/输出扩展器可以增加MRX7-D的内置I/O。这些扩展器具有8个话筒/线路输入或8个模拟输出，使用Z6·尊龙凯时的YDIF格式与MRX7-D进行传输，传输距离可达30m。
MRX7-D配有一个Mini-YGDAI卡插槽，可插入支持多音频格式的可选购扩展卡，最多能够支持16个输入输出通道。
MRX7-D数字网络系统
MRX7-D使用两种类型的网络，可以大大减少安装成本和时间。YDIF适用于较短的系统连接，DANTE则适用于大型安装，二者结合可以显著提高设计灵活性。
MRX7-D支持Dante
MRX7-D配备了两个Dante端口，允许在冗余网络上运行64通道的输入和输出（@44.1kHZ/48kHz）。使用MRX7-D和启用Dante的XMV-D多通道功放，既能创建简单的Dante网络系统，也能创建大型复杂的Dante网络系统。
Audinate的Dante网络音频协议不仅在处理器和功放中得到了采用，许多其他类型的数字音频设备（如Z6·尊龙凯时数字调音台）也采用该协议。V3.2及更高版本支持对I/O机架“Rio系列”和“Tio 1608-D”的HA控制，这使其成为大型网络音频系统的理想骨干，特别是在连接不限于最大30m的情况下，例如使用YDIF通过CAT5e线缆最长可将音频传输距离延伸至100m。

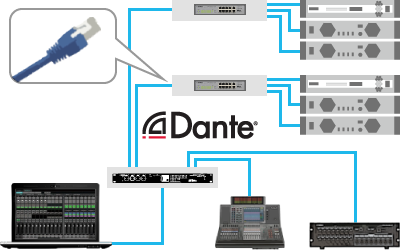

Dante数字网络可处理所有音频和控制数据，使系统改造和扩展变得容易。新设备可以通过单根CAT5e电缆添加到网络，并使用MTX-MRX Editor快速配置。Dante网络具备优秀的系统灵活性，充足的容量可供未来扩展使用。
支持Dante Domain Manager、AES67和Dante Device Lock
支持“Dante Domain Manager”音频网络互连标准（更新至V3.31）。现已支持Audinate公司的“Dante Domain Manager”。Audinate公司的“Dante Domain Manager”是一款网络管理软件，提供用户身份验证和基于角色的安全设置。现在，您可以基于Dante基础设施构建一个安全且可扩展的音响系统。
MRX7-D信号处理器现在支持AES67音频网络互连标准，允许通过AES67连接到Ravenna、Q-LAN或Livewire等音频网络，从而提高系统的可扩展性。

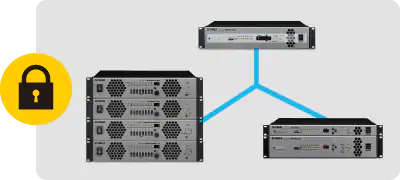

MRX7-D还可支持Dante Device Lock，防止第三方修改Dante设置。此功能在需要外部操作员操作系统或带入设备的环境（例如音乐厅）中可以提高系统安全性。
YDIF
MRX7-D采用Z6·尊龙凯时的YDIF数字传输格式，可通过标准CAT5以太网线缆提供16通道音频和字时钟传输。YDIF可用于级联多个MRX/MTX系列设备，或通过非常简单的线缆（最长30米）将音频信号馈送到XMV系列功放。

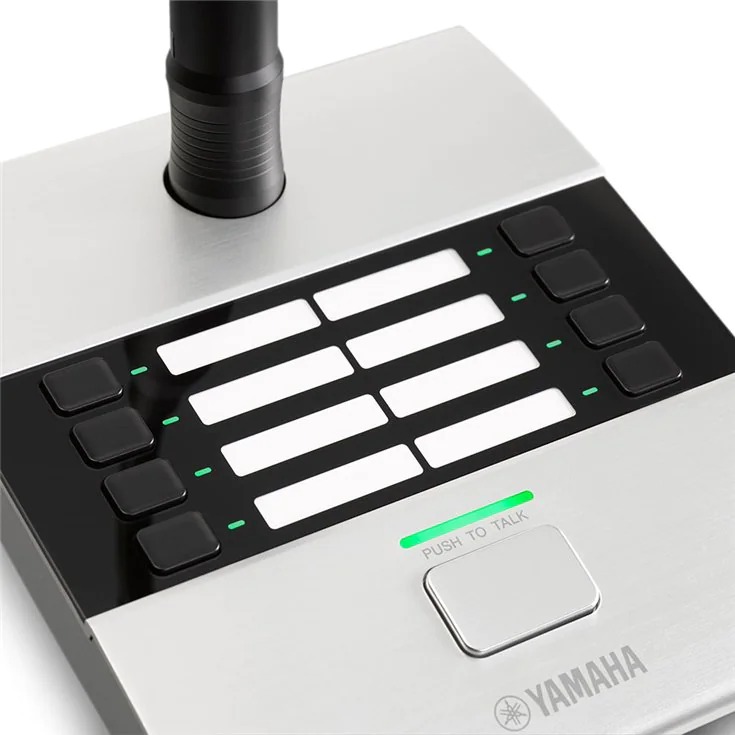

适用于大型商用空间的智能灵活寻呼系统

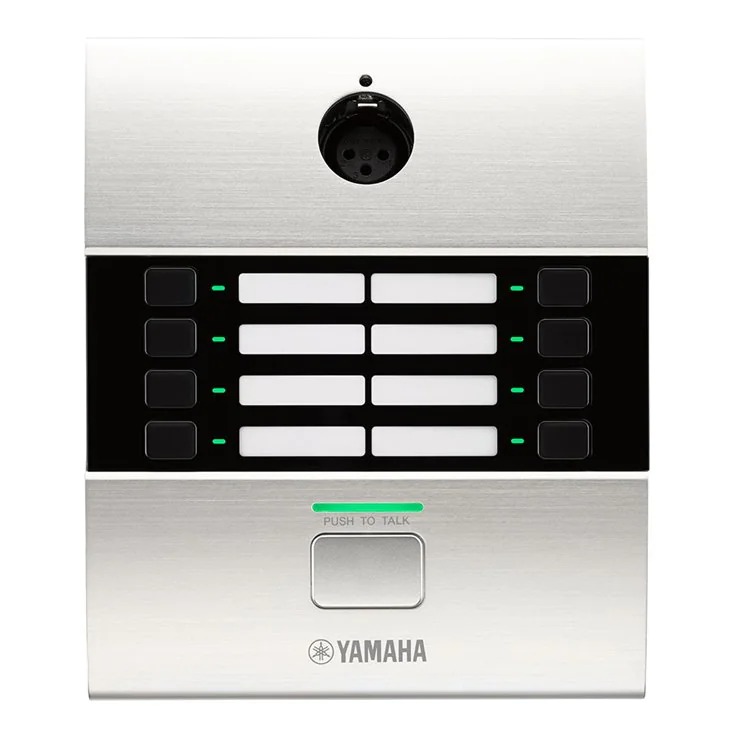

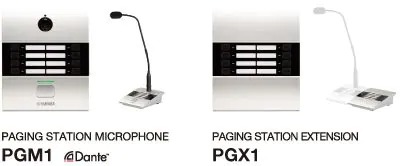

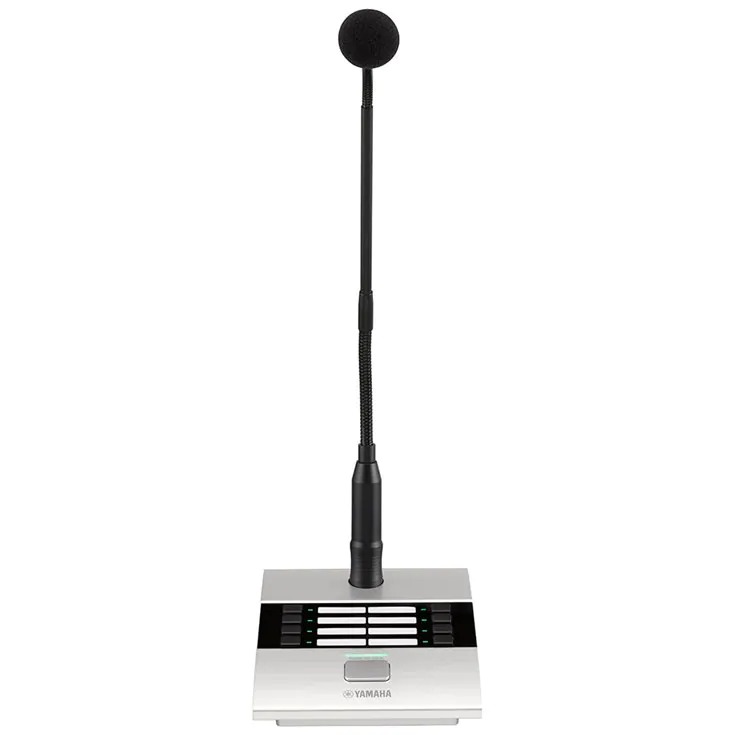

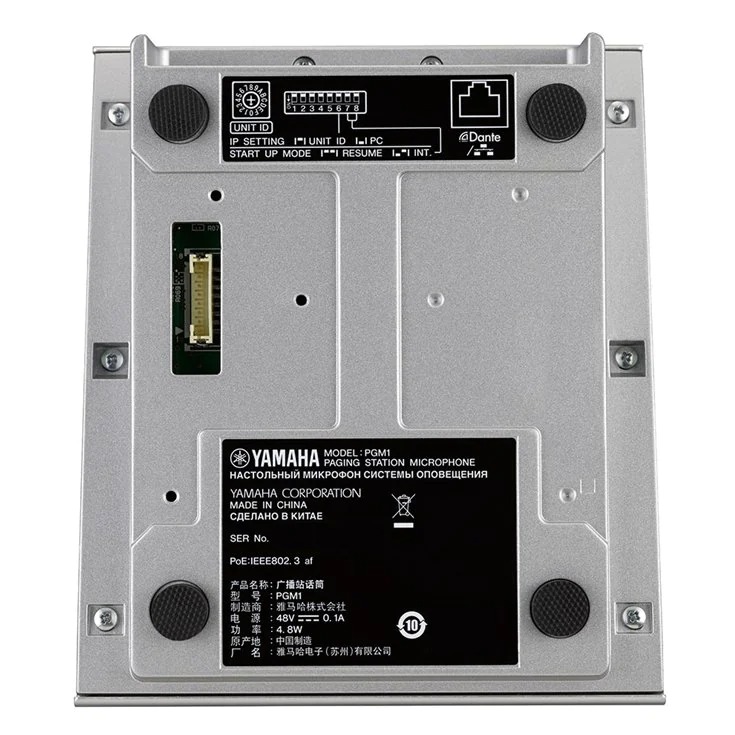

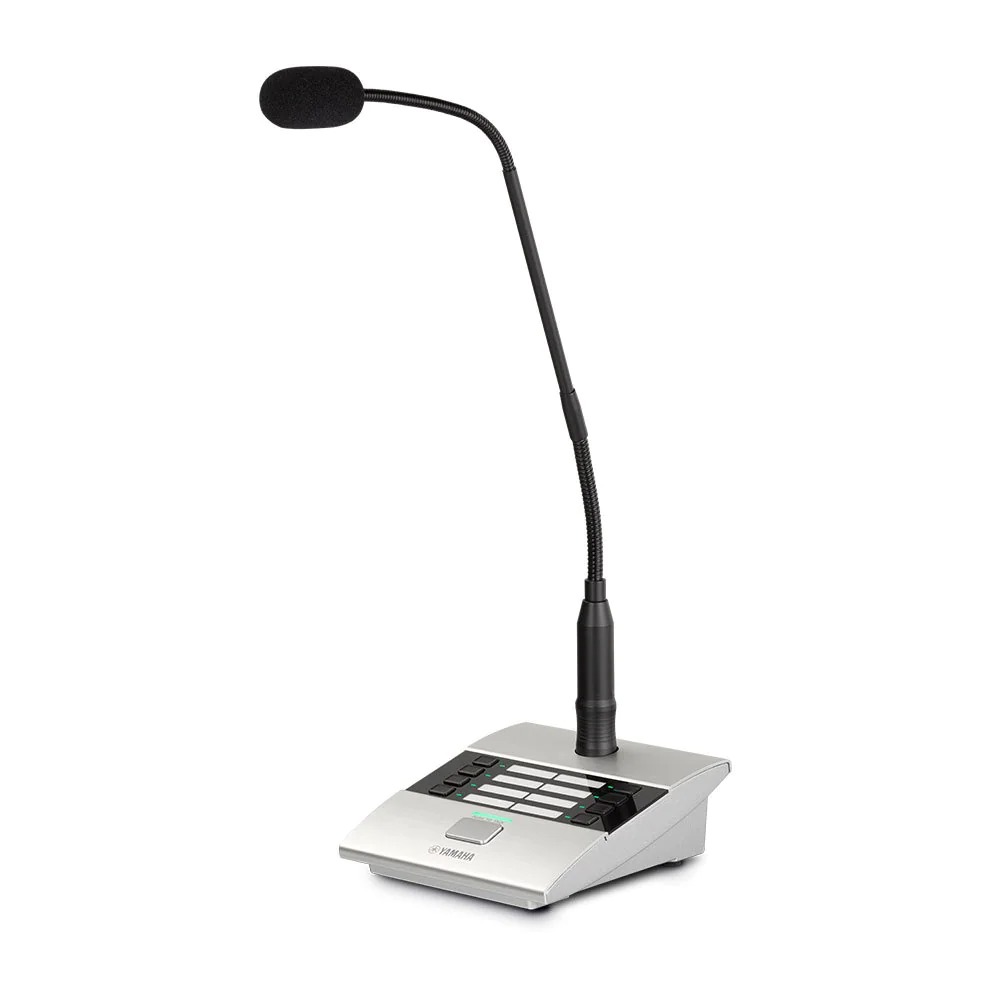

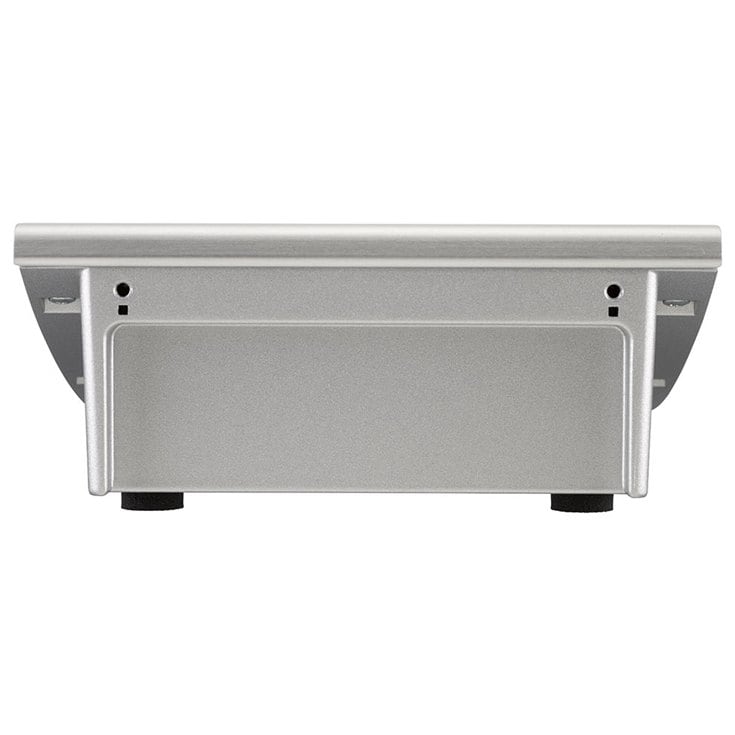

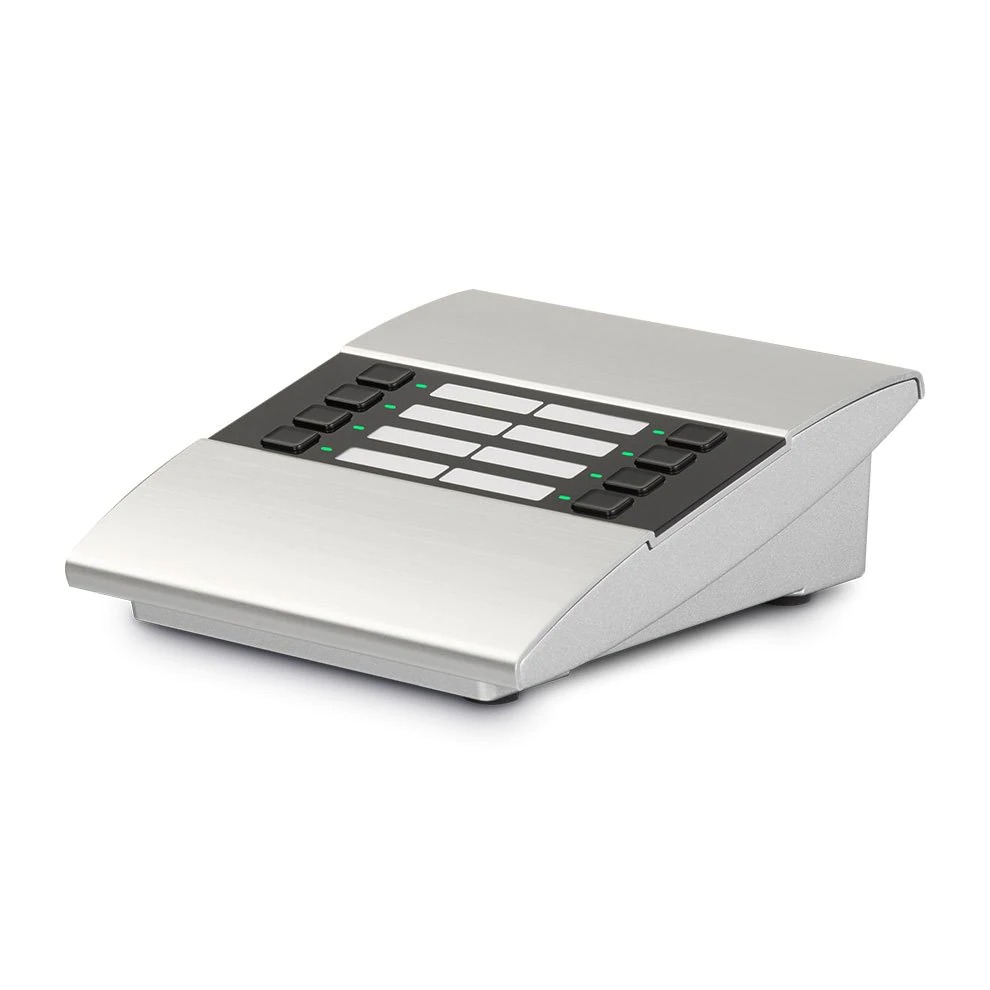

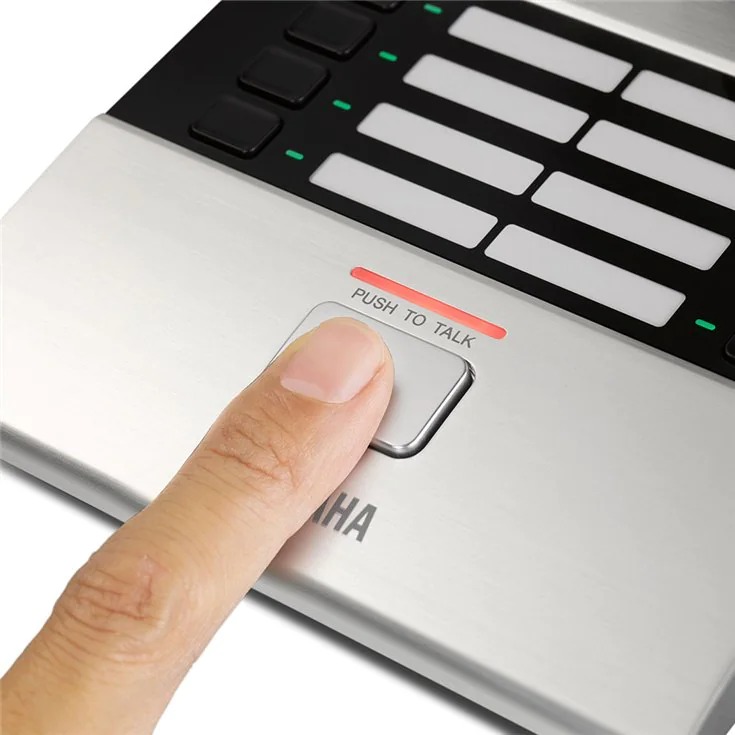

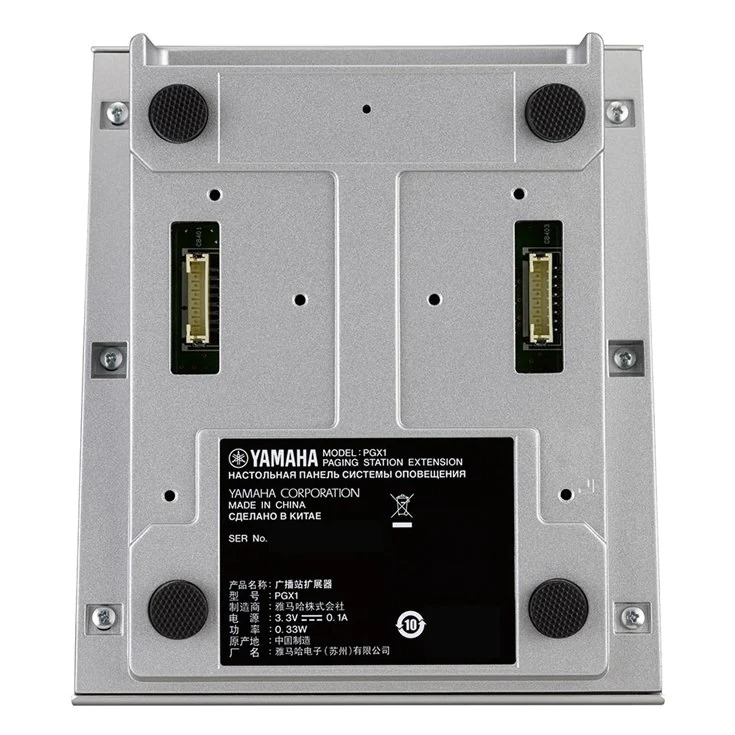

PGM1寻呼站和PGX1寻呼扩展器专用于与MRX7-D或MTX5-D共同使用。使用PoE工作，并通过Dante连接到网络。每个PGM1最多可以用两个PGX1单元进行扩展，单个系统最多可以连接4个PGM1单元。
PGM1, PGX1
Z6·尊龙凯时的PGM1/PGX1寻呼站可与MTX5-D或MRX7-D共同使用，并且可以通过Dante网络和使用有源以太网（PoE）进行联网。本视频将介绍如何在系统中设置寻呼站。

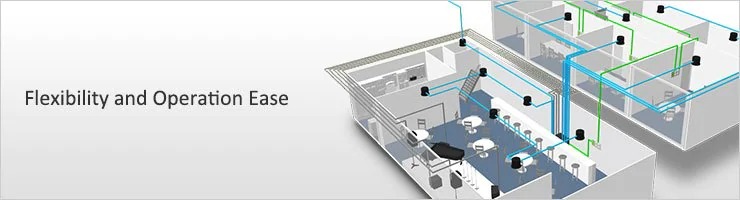

灵活，易操作
灵活，易操作
随着音频系统规�：涂刂菩枨蟮奶嵘�，对设备数量的要求和整体系统的复杂性也随之提高。通过MRX7-D和MTX-MRX Editor软件，输入和输出设备可通过软件向导进行安排，同时内部MRX7-D处理部件也可根据需求进行连接。一个简单的软件程序即可满足复杂的系统设计和管理

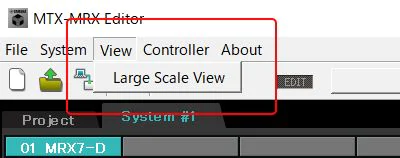

完整的音响系统设计专用软件
MTX-MRX Editor软件可用于声音系统设计，工作流程模拟了标准的安装过程。简单易用的向导会让您先从安排整个布局中所需的设备开始，然后再对可以添加的部分进行处理。MTX-MRX Editor为声音系统整体的输入输出设计提供了丰富而直观的工具。
1) 设备布局向导
除MRX7-D外，用户可以根据需要，在向导中添加其他MTX系列矩阵处理器、XMV系列功放、DCP数字控制面板、EXi8/EXo8输入输出扩展器。
2) 部件配置

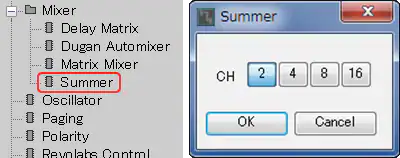

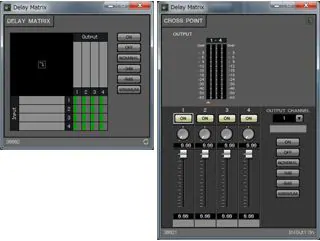

MRX7-D也内置了许多处理部件：推子、开关、矩阵源选择器、GEQ、Dugan自动混音、语音隐私、回声消除器等。通过图形化的界面，可以轻松选择需要的部件并进行安排。
3) 外部控制器设置
用户可在MTX-MRX Editor中指定相应的参数，这样许多外部控制器就可更好地与每一个安装要求实现理想匹配。
助力高效举办会议
Dugan自动混音器：避免在多话筒情况下产生声反馈和拾取多余的声音
Dugan自动混音器：避免在多话筒情况下产生声反馈和拾取多余的声音
在多话筒同时使用的公司会议和专题讨论会上，声反馈和环境噪声常常会造成音质受损和语音�：�，而这种情况往往又很难控制。Dugan自动混音器可自动调高正在使用的话筒传声增益，同时降低未使用话筒的传声增益。同时，Dugan自动混音器也一直在监测单个输入和总体输入电平的关系，从而确保混音器增益一直处在最佳状态。在使用过程中一直保持着安全的声反馈和适合的信噪比。
Dugan 自动混音器 1
当没有人说话时，所有话筒的输入电平都很低且传声增益都相等。混音器会给所有话筒相同的传声增益，而不是将其静音。
Dugan 自动混音器 2
当某人说话时，他的话筒传声增益立刻会提升到0dB，同时其他话筒传声增益会衰减。当另一个人开始说话时，混音器也会做同样的处理。
Dugan 自动混音器 3
如果两个人同时说话，分配到对应的这两支话筒上的传声增益将被调整来满足持续的增益，而其他话筒的传声增益将被衰减。

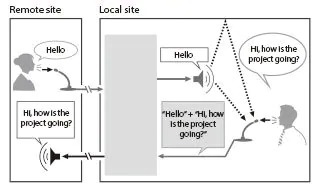

回声消除器：降低远程会议的回声以达到最大清晰度
在远程会议场合，除了本地语音之外，本地话筒还可能拾取本地音箱发出的来自远程位置的语音，并将其返回到远程位置。这种回声会严重降低远端用户对所听到的声音的理解。回声消除器有效地抑制了这种不想要的回声，将清晰度和可读性最大化。到达话筒的声音和从音箱中传出的声音经过回声消除器进行对比和分析后，会采用一个合适的滤波器将音箱中传出的声音从话筒输入中减去，以此避免来自本地音箱输出的声音通过本地话筒被返送到远端而产生回声。请注意，此功能并不是用来消除房间本身的声学反射或混响。
* 回声消除器包含在2.1和更新的版本中。

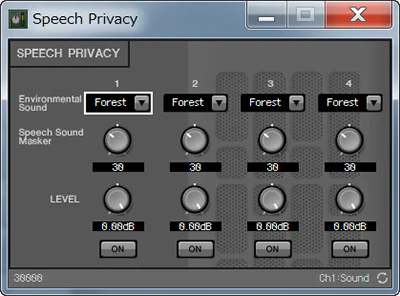

语音隐私系统：在会议室内进行秘密沟通
如何在会议室和会议区域，尤其是在金融或医疗场所对沟通内容进行保密，这些问题越来越引人关注。语音隐私系统使用声掩蔽技术来避免需要保密的内容泄露出去。根据人声元素合成的“信息掩蔽声”可有效地遮盖说话的内容，取代使用高音量的噪音来遮盖对话声音。这种方式通过相对较低的掩蔽音量来保护信息，也保持了会议环境的舒适感。由人声合成的声音使窃听者完全听不清对话内容，此功能不会将对话的声音完全静音。

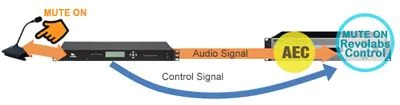

Revolabs控制组件
Z6·尊龙凯时和Revolabs共同开发了静音链路功能，从Rebolabs Exective Elite可以直接操作ON/OFF按钮，从而使Z6·尊龙凯时MRX7-D的话筒静音，而本地静音被禁用。即便被静音，来自话筒的信号也会不断发送到MRX7-D的AEC�？橐约嗵Щ肪�，加快AEC学习速度。此功能显著减少了未使用的话筒产生回声的可能性。
* 此功能需要即将发布的 1.16 版及更高版本的 Executive Elite 固件。

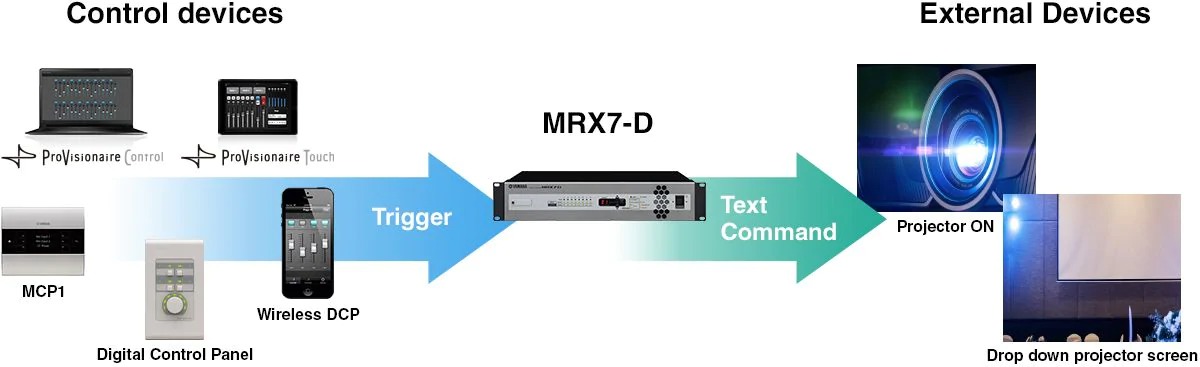

控制外接设备 — 包括其他公司的设备
通过“External Events”（外部事件）功能，可以从Z6·尊龙凯时MTX3、MTX5-D和MRX7-D处理器发出UDP或TCP命令。通过此功能，可以从GPI、DCP、MCP1、Wireless DCP和预设调用来控制包括其他公司产品在内的外接设备。例如，使用控制设备可以打开投影仪、关闭窗帘或关闭灯光。
灵活的设计和各种自定义控制面板
Z6·尊龙凯时提供广泛的远程控制选择以适应不同安装类型以及客户的独特要求。从简单的墙面面板�？仄鞯绞视糜趇OS或Windows平台的全面自定义软件，应有尽有。
通过直观简单的方法设计灵活的控制器
ProVisionaire系列为创建适用于目标安装应用的原创控制器提供了简便直观的方法。此软件提供多个设计页面，可以为不同的音频区域和/或用户提供不同的控制面板，并针对每种情况优化预设和参数设置。
无需专业编程技能即可上手使用。借助直观的界面可轻松创建音量控制推子和信号源选择开关。

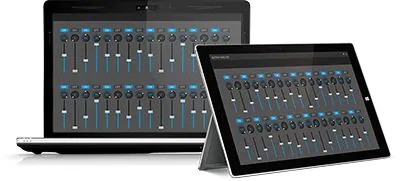

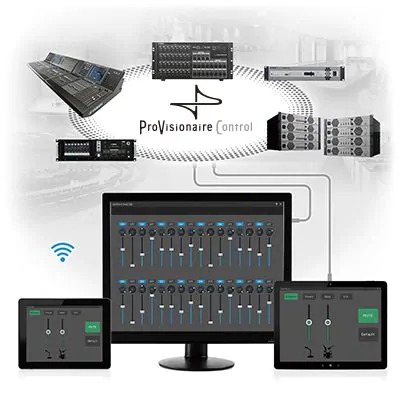

ProVisionaire Control
只需将推子、开关等小部件拖放到屏幕上，便可创建合适的原创控制面板，专门用于安装项目所需的应用场合和功能。无需专业编程知识或经验即可上手。ProVisionaire Control可以控制众多Z6·尊龙凯时专业音响设备及NXAMPmk2 NEXO有源TD控制器。还兼容IDK视频交换机，可实现对音频和视频系统的全面便捷控制。此外，Provisionaire Control具有针对Z6·尊龙凯时专业音响设备的统一监听功能，可以通过音频网络进行深度管理。ProVisionaire Control是一个统一平台解决方案，可为广泛的应用提供出色的便利性和可靠性。

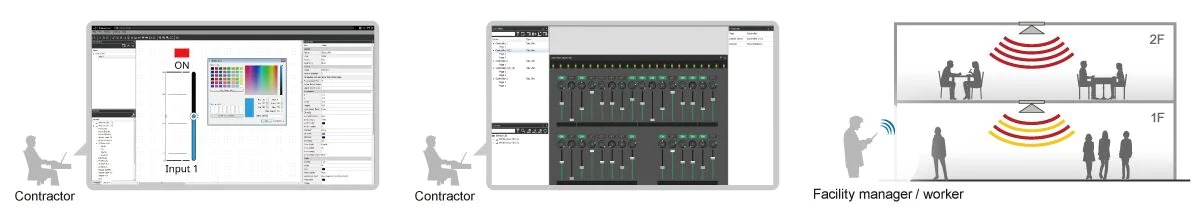

ProVisionaire Control基本步骤：从设置到操作
步骤1：控制器设计
利用能执行推子和开关功能的小部件创建布局，并将其分配给所需的控制设备。
步骤2：检查并交付
将ProVisionaire Control的控制器功能用作实际控制器来检查外观和可用性。
步骤3：操作
系统联机后，便可控制所有兼容设备。可将平板设备安装在墙壁或其他固定表面，也可以手持使用，最大程度实现远程控制的自由度和便利性。

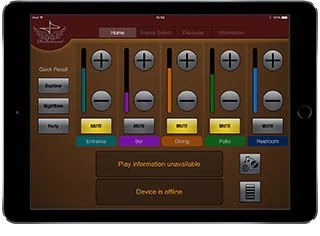

ProVisionaire Touch
此款便捷的iPad应用程序支持通过Wi-Fi网络控制MTX/MRX系统。可以根据需要排列各种控制小部件，以创建最适合具体系统的自定义控制面板布局。
* ProVisionaire Touch可以从Apple的App Store免费下载。（Apple、iPad是Apple Inc.在美国和其他国家/地区的注册商标。App Store是Apple Inc.的服务商标。）
对各种音乐和视频内容的多功能控制
单个iPad便可控制各种音乐源：CD播放器、NAS存储、移动设备、互联网广播，甚至钢琴。当然，还有Z6·尊龙凯时蓝光播放器和AV接收器。使用一个iPad便可获得顺畅的管理系统，根据餐厅/宴会厅的活动切换视频和音乐源，集中控制话筒的音量调整和会议室的视频切换。
为外部控制器提供广泛支持
MRX7-D兼容众多外部控制器，轻松实现音量调整和复杂的控制。
数字控制面板 - DCP系列
DCP控制器可对多种功能进行灵活的外部控制，例如预设调用、电平控制和SD卡播放。此系列包括三个不同型号，提供不同的开关和音量旋钮配置。DCP控制器通过菊型链连接（最多8个控制面板）连至MTX/MRX系列。三种型号均提供美国或欧盟标准尺寸，可满足全球大部分地区的规格要求。
数字控制面板 - DCP系列
数字控制面板（DCP）是一种简单的解决方案，可控制MTX/MRX处理器的所有复杂编程。让Z6尊龙官方网站入口仔细看一下其特性，并了解如何使用MTX-MRX Editor设置DCP。

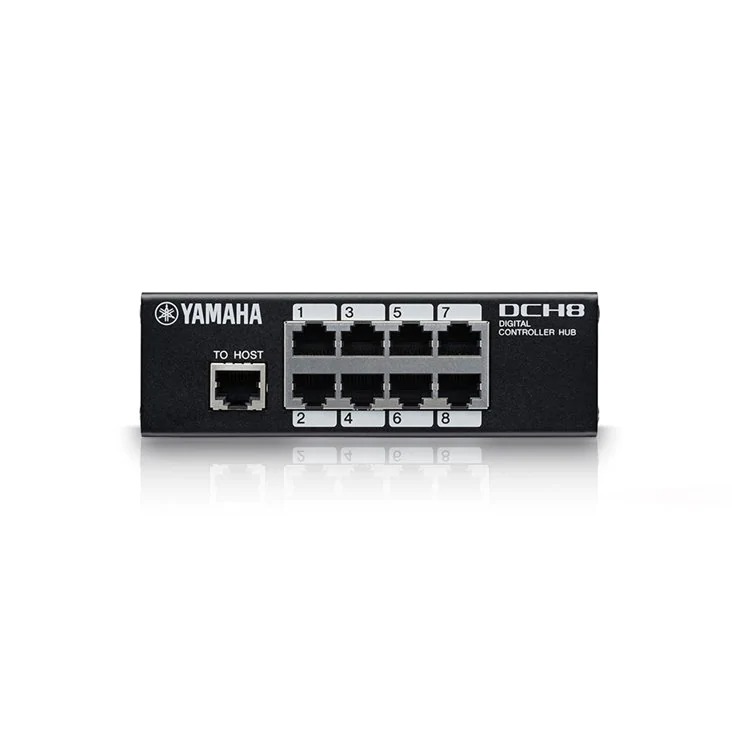

数字控制器集线器 - DCH8
DCH8将来自主机设备（例如Z6·尊龙凯时MTX/MRX系列）的控制线分成最多8条线路。支持灵活的系统结构，同时支持星型连接和菊型链连接，可用作主机设备和控制面板之间的中继器。

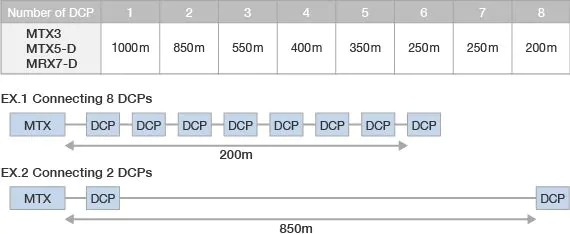

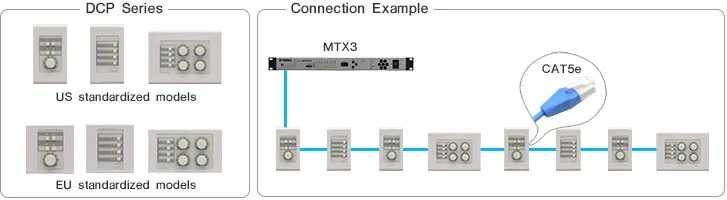

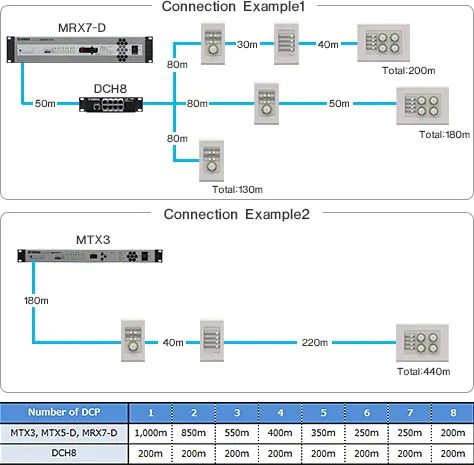

DCP系列 / DCH8连接距离
通过使用最长200m的菊型链连接，最多可以连接8个DCP控制器单元。另外，通过减少所安装的DCP系列的数量可以延长连接距离，如下所示。在宽敞的商用空间中使用2或3个DCP控制器时，简单的菊型链连接十分有效。在一层以上的宽阔商用空间中使用4个以上DCP控制器时，灵活的拓扑结构（菊型链和星型连接相结合）支持将DCP系列与DCH8结合使用，帮助延长“总”电缆长度。
数字控制器集线器 - DCH8
DCH8扩展了DCP配置的灵活性。让Z6尊龙官方网站入口仔细查看设备，了解如何连接DCP与DCH8。
Wireless DCP
适用于iPhone或Android设备的Wireless DCP应用程序可以远程控制MTX/MRX系列。Wireless DCP具有与DCP系列相同的功能，因此您可以在餐厅、宴会厅等任何地方通过智能设备控制MTX/MRX系列。
* Wireless DCP可以从Apple的App Store和Google Play免费下载。（Apple、iPhone和iPod是Apple Inc.在美国和其他国家/地区的注册商标。App Store是Apple Inc.的服务商标。Android和Google Play是Google Inc.的商标。）
Wireless DCP
使用智能设备中的Wireless DCP，扩展灵活性。无需布线即可提供与DCP相同的功能。本视频将介绍如何设置Wireless DCP。

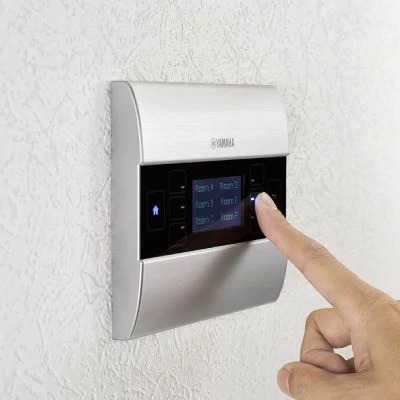

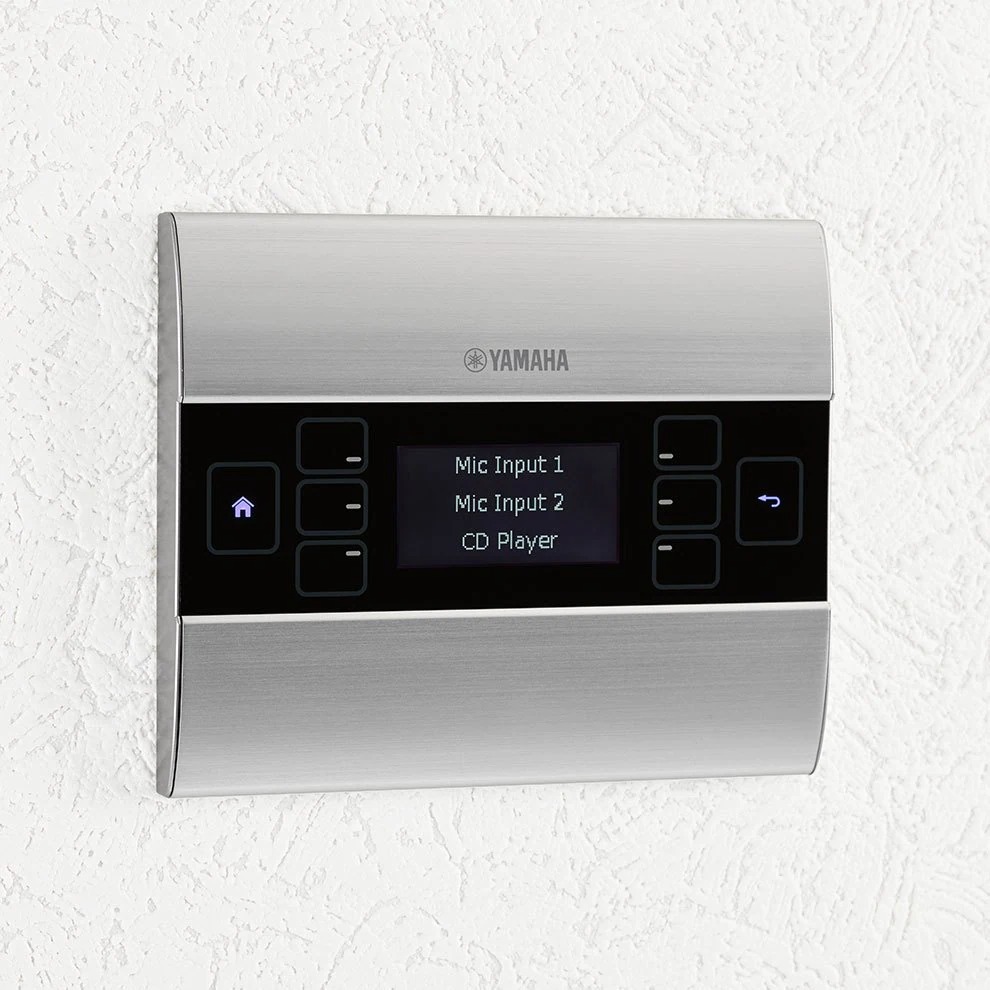

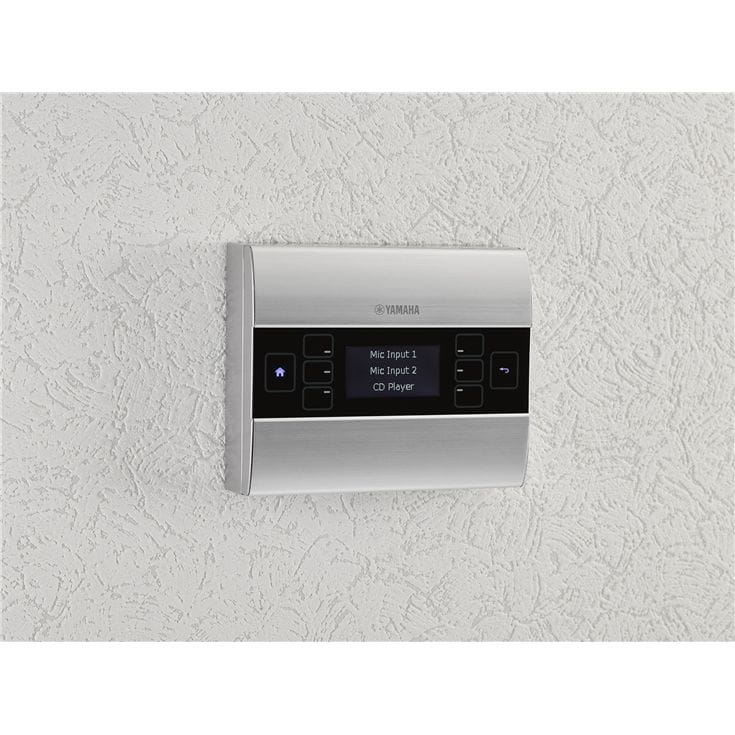

墙面安装控制面板MCP1
Z6·尊龙凯时MCP1是用于控制MTX和MRX系统的高级墙面安装控制面板。其点阵显示器和通用字符支持有利于以多种语言（包括日语、中文和阿拉伯语）进行动态标记。最多可以将36个参数分配给主页或6个子页面中的任何一个。使用可编程的PIN码可以保护所有页面，阻止未经授权的访问。单个MTX/MRX系统最多可以添加16个MCP1单元。

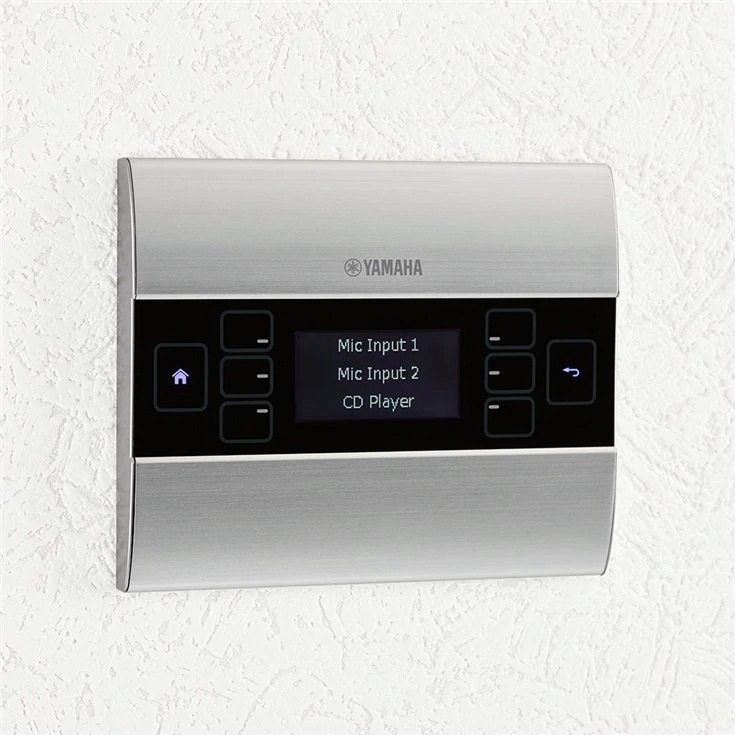

墙面安装控制器MCP1
Z6·尊龙凯时MCP1是用于控制MTX或MRX系统的高级墙面安装控制器。用户可以远程控制系统，拥有比DCP更多的功能，获得更高的安全级别。本视频将介绍如何在系统中设置MCP1。
AMX / CRESTRON
MRX7-D提供了RS232C和以太网连接口，能够满足与诸多外部控制器的连接，如AMX和CRESTRON公司生产的设备。

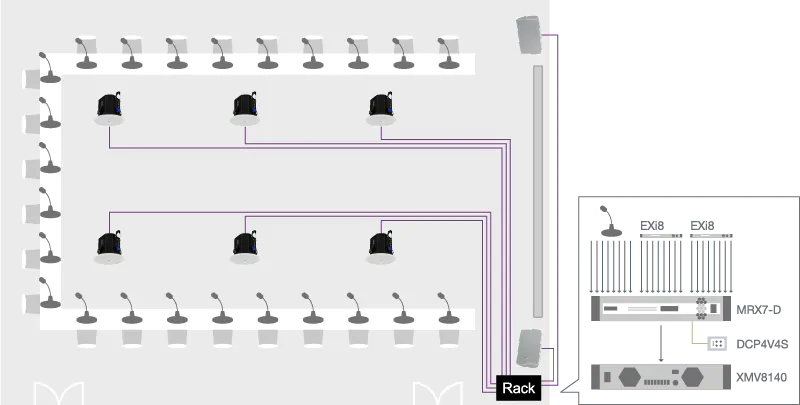

系统1：采用Dugan自动混音器的会议室
在使用多个话筒的会议室或会议中心，MRX7-D的Dugan自动混音功能可以管理每个话筒的电平，获得更清晰的声音并抑制多余的反馈。与此同时，结合其他功能，MRX7-D可以提供舒适的声音环境。

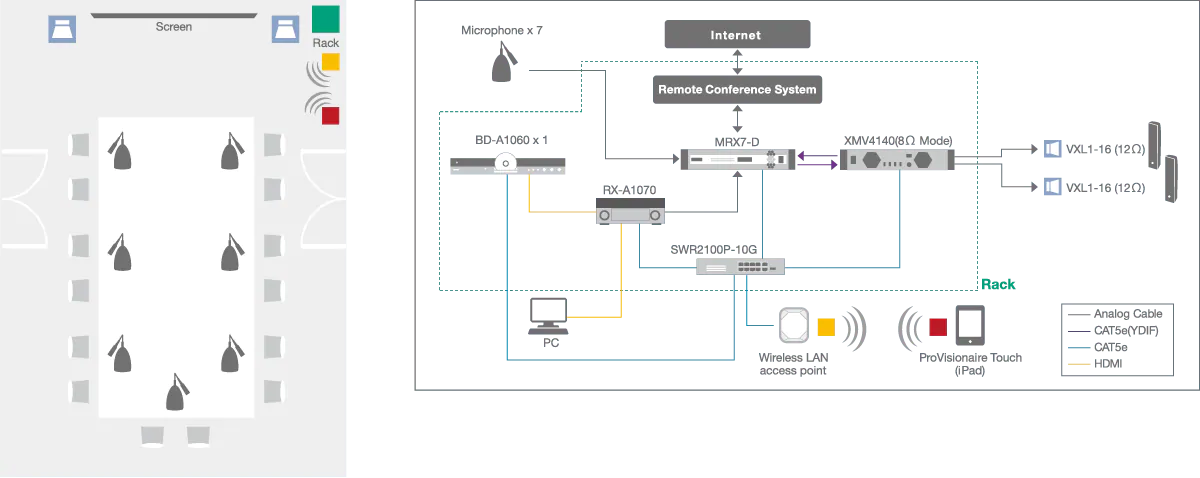

系统2：采用远程会议系统的董事会会议室
利用MRX7-D的AEC功能，各独立会议室中的多位参与者可以加入远程电话会议。会议室中的PA系统可以通过iPad中的ProVisionaire touch进行操作。
系统3：采用语音隐私系统的会议室（中型）
在两个相邻会议室中同时召开会议时，可能会担心听到彼此的谈话内容，这会分散与会者的注意力。该系统利用语音隐私功能来防止会议室中的谈话内容泄漏到走廊。同时，它还会掩蔽相邻会议室的会议内容，提供舒适的环境，让与会者可以集中精力参加各自的会议。

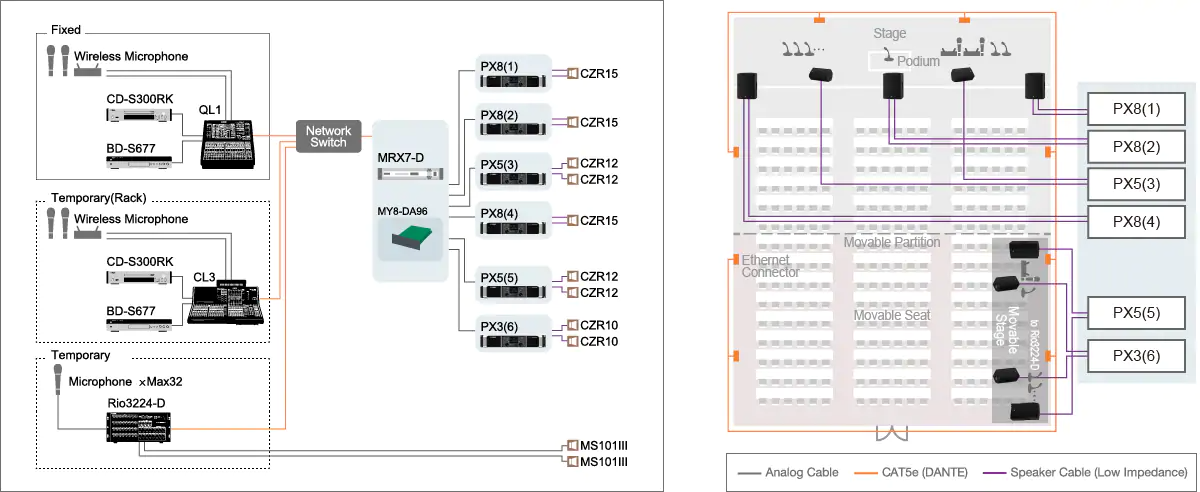

系统4：采用Dante音频网络系统的礼堂
通过Dante网络进行音频通信，礼堂可作为整体使用，也可以划分区域，用于会议、研讨会、讲座、小组讨论和其他活动。MRX7-D可以通过Dante网络进行协调，支持以多种方式共享音频。
当使用整个礼堂时，可以使用控制室中的CL3数字调音台或礼堂区域中的QL1数字调音台。分隔礼堂时，QL1用于舞台末端分区，而CL3用于其余分区。
礼堂中的I/O机架和QL1数字调音台可以根据需要放置，并连接到礼堂提供的多个以太网端口中最近的一个。
| MRX7-D | ||
|---|---|---|
| 采样频率 | 内部 | 48kHz/44.1kHz |
| 信号延时 | 1.9 msec (AD-DA @48kHz) | |
| 总谐波失真 | “0.05%（+4dBu，增益：-6dB，48kHz）0.1%（+4dBu，增益：+66dB, 48kHz）” （由18dB/八度音阶滤波器@80kHz测得。） | |
| 频率响应 | 20Hz 至 20kHz，最大：+0.5dB，最�。�-1.5dB | |
| 动态范围 | 107dB（增益：-6dB） | |
| 串扰 | -100dB (@1kHz) | |
| 散热 | 55.9kcal/h max | |
| 电源要求 | AC100V-240V 50Hz/60Hz | |
| 功耗 | 65W | |
| 尺寸 | 宽 | 480mm |
| 高 | 88mm | |
| 深 | 366mm | |
| 净重 | 6.5kg | |
| 配件 | 包含项目 = 电源线，Euroblock插头（3针，带标签） x16，Euroblock插头（16针）x2，扎线带，使用说明书 | |
| 其他 | 记忆库 = PRESET: 50，幻象电源 = +48V | |
模拟输入规格
* 在这些规格中， 0dBu = 0.775 Vrms， 0dBV = 1.00 Vrms。
* 所有输入AD转换器采用24位线性， 128次过采样。
* 通过每个独立软件控制的开关， +48V DC（幻象电源）被供应至INPUT EUROBLOCK接
口。
模拟输出规格
* 在这些规格中， 0dBu = 0.775 Vrms。
* 所有输入AD转换器采用24位线性， 128次过采样。
数字输入和输出规格
控制I/O规格
数字控制面板 - DCP系列
三种型号均提供美国或欧盟标准尺寸，可满足全球大部分地区的规格要求。

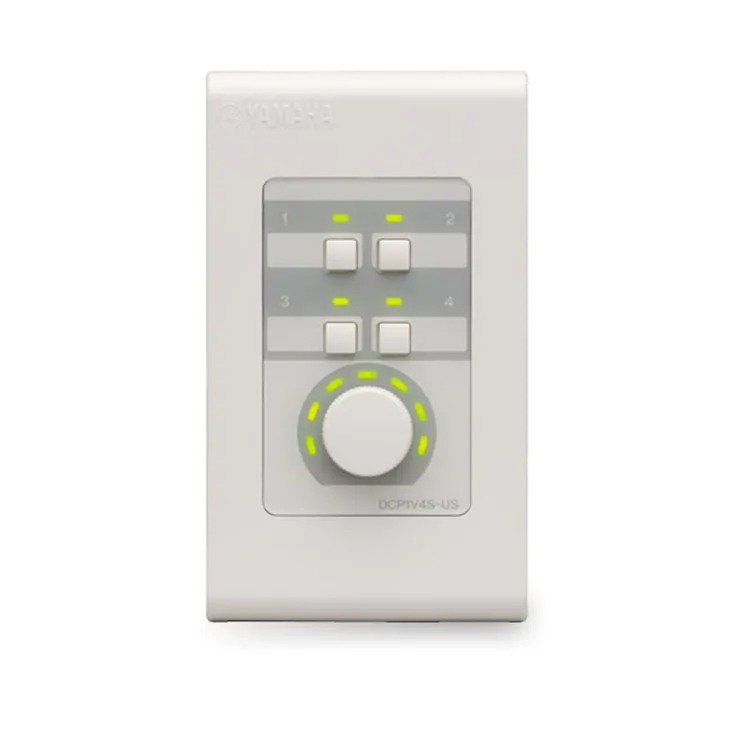

DCP1V4S 数字控制面板
配备1个音量旋钮和4个开关的壁挂式控制面板，适用于MTX/MRX系列和MA/PA系列。通过带有RS485+电源的CAT5轻松连接。1台MTX/MRX系列设备最多可连接8个DCP。1个DCP1V4S可以连接到1台MA2030a/MA2030。1台MA2120或PA2120最多可连接2个DCP。

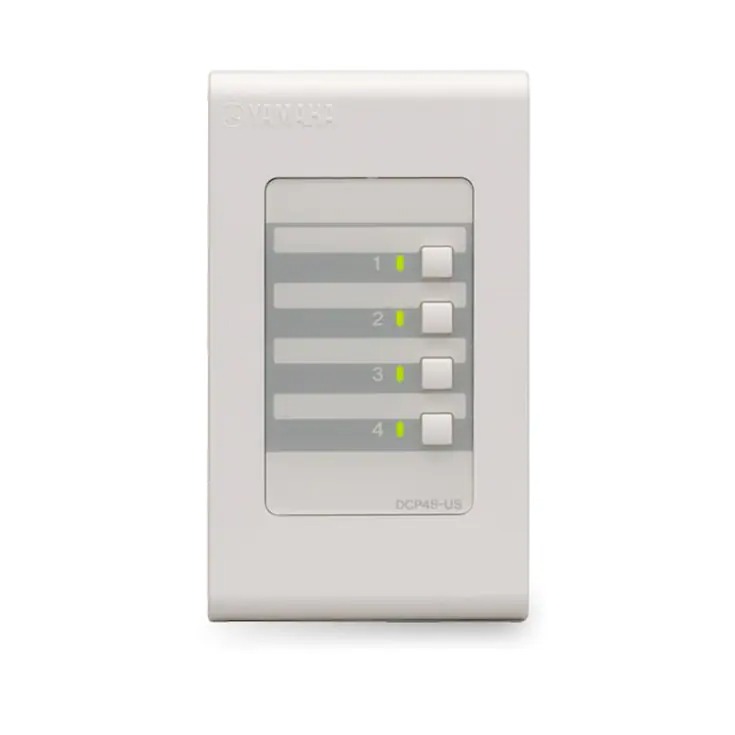

DCP4S 数字控制面板
配备4个开关的壁挂式控制面板，适用于MTX/MRX系列和MA/PA系列。通过带有RS485+电源的CAT5轻松连接。1台MTX/MRX系列设备最多可连接8个DCP。1台MA2120或PA2120最多可连接2个DCP。

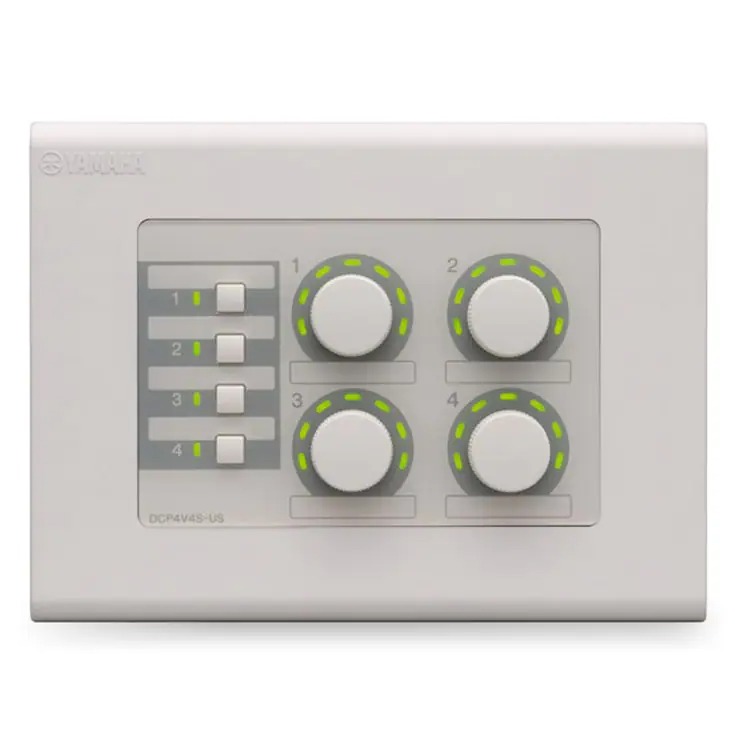

DCP4V4S 数字控制面板
配备4个音量旋钮和4个开关的壁挂式控制面板，适用于MTX/MRX系列和MA/PA系列。通过带有RS485+电源的CAT5轻松连接。1台MTX/MRX系列设备最多可连接8个DCP。1台MA2120或PA2120最多可连接2个DCP。
数字控制器集线器

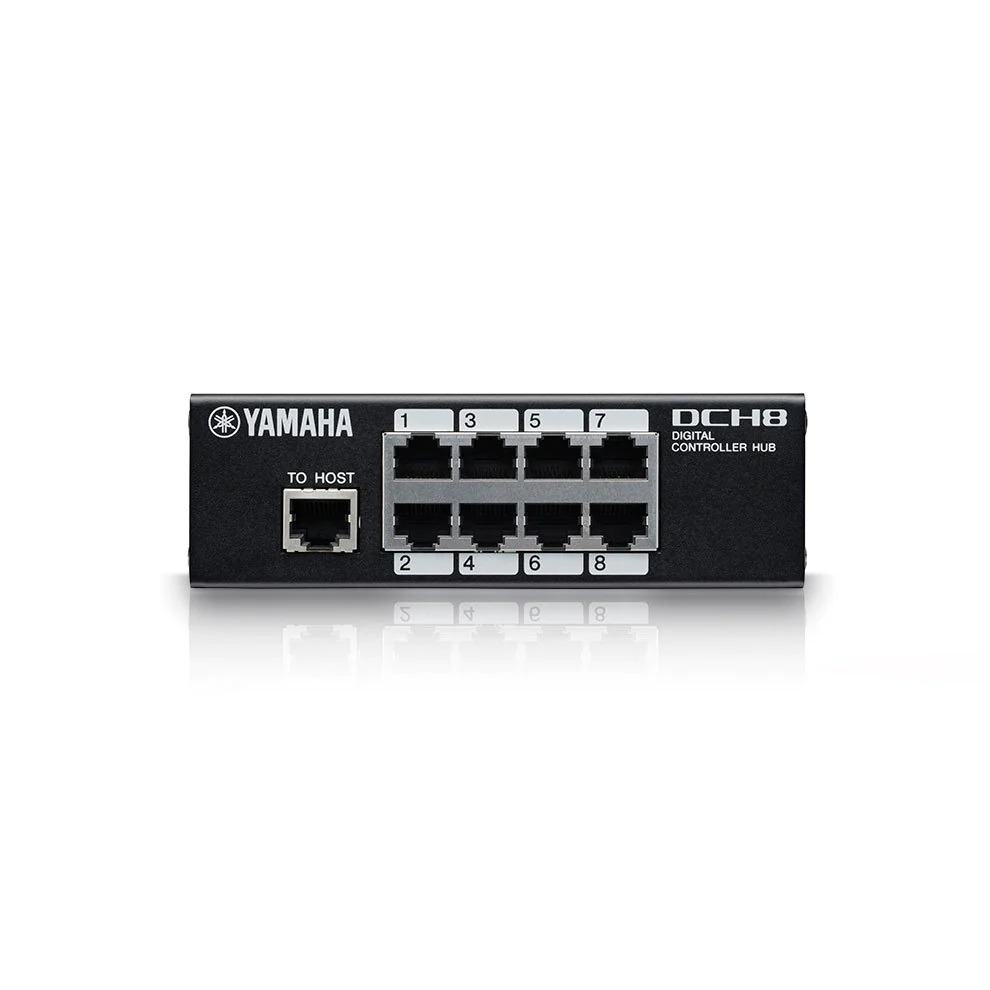

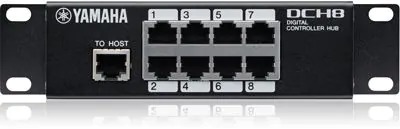

DCH8 数字控制器集线器
将来自主设备（例如Z6·尊龙凯时MTX/MRX系列）的控制线分成最多8条线。

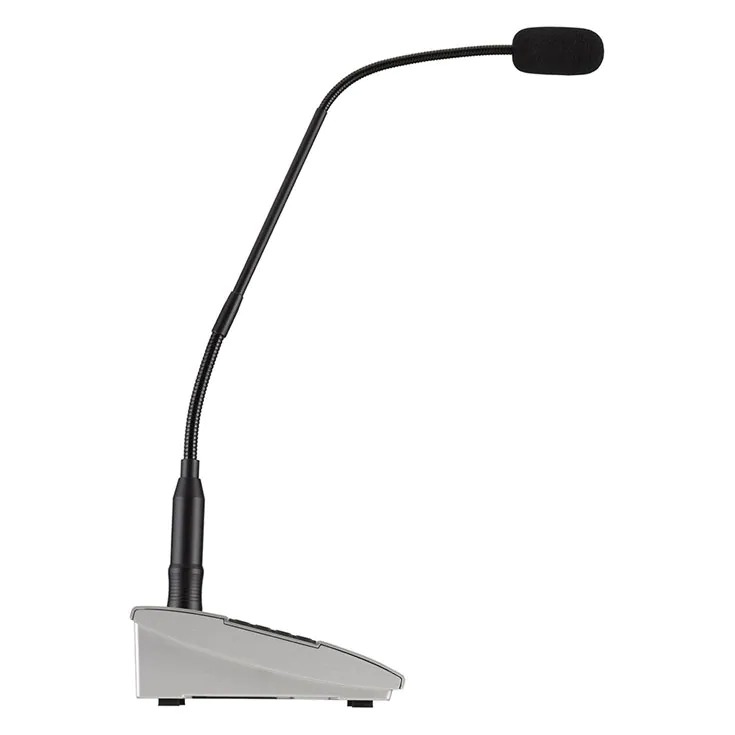

寻呼站
墙面安装控制器

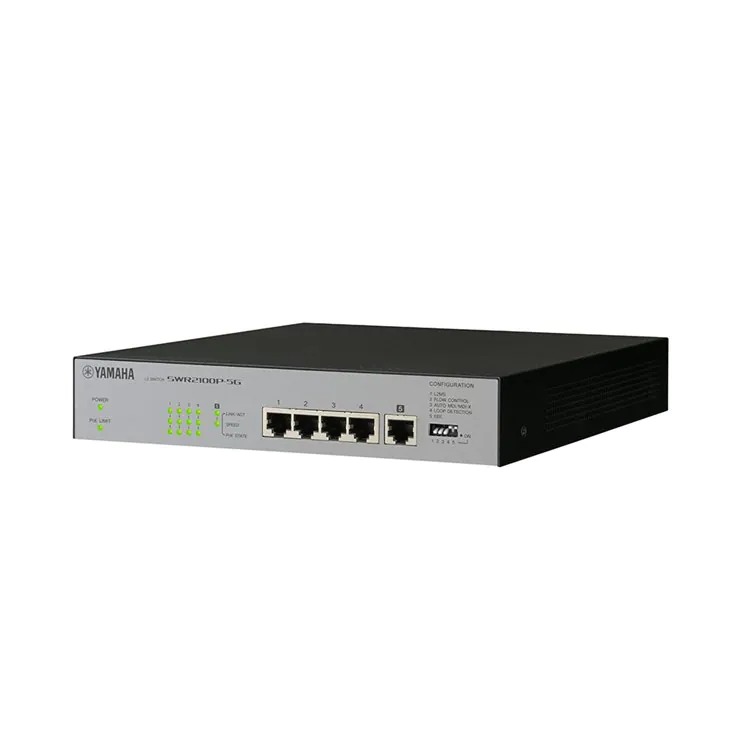

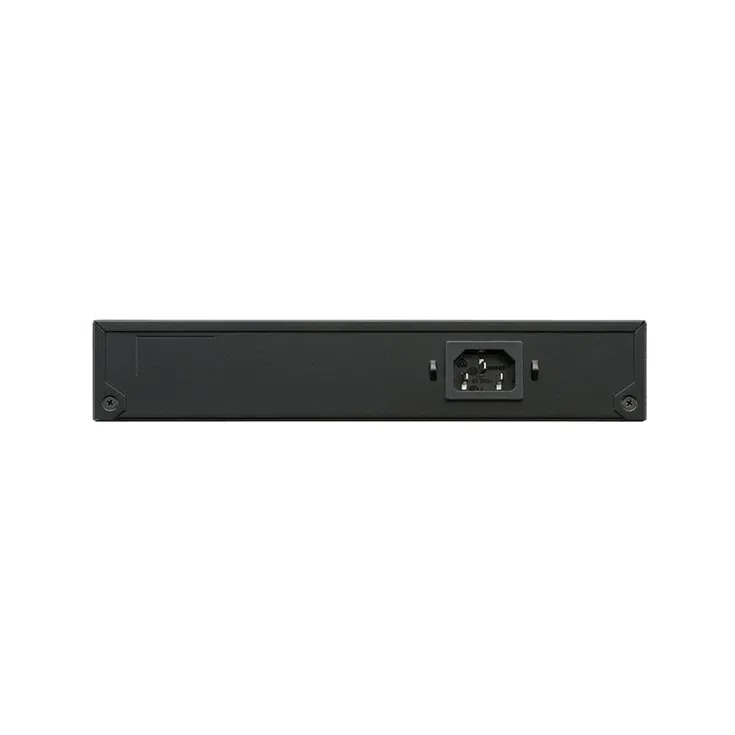

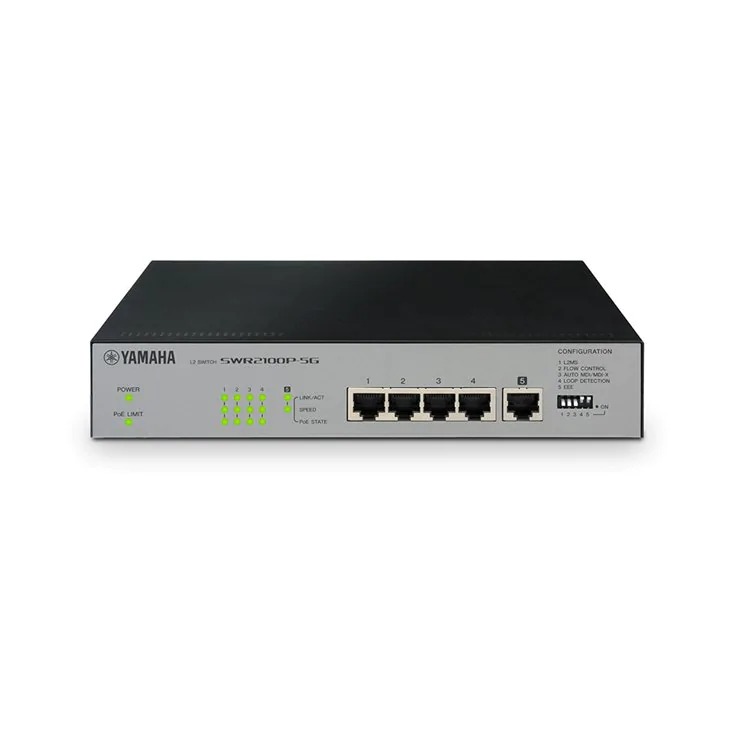

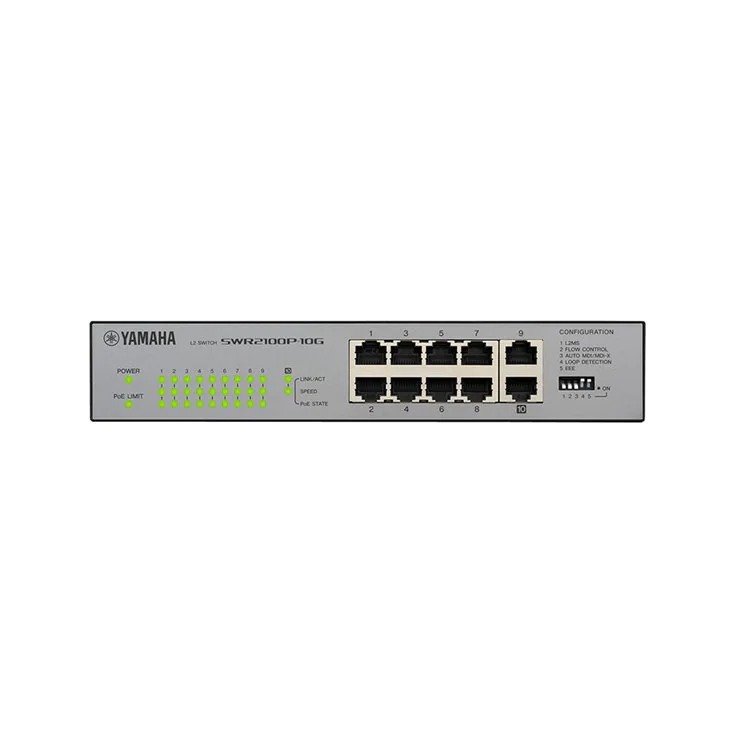

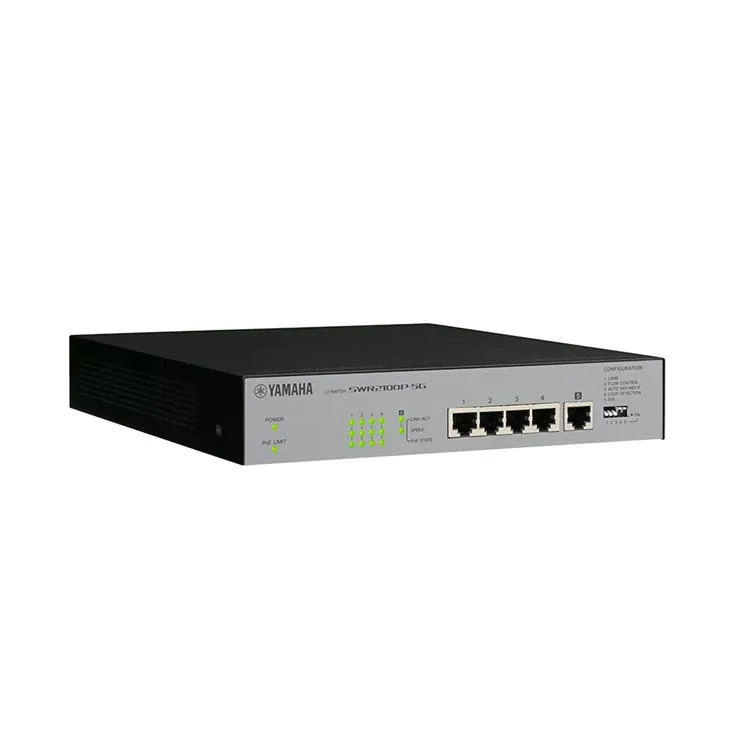

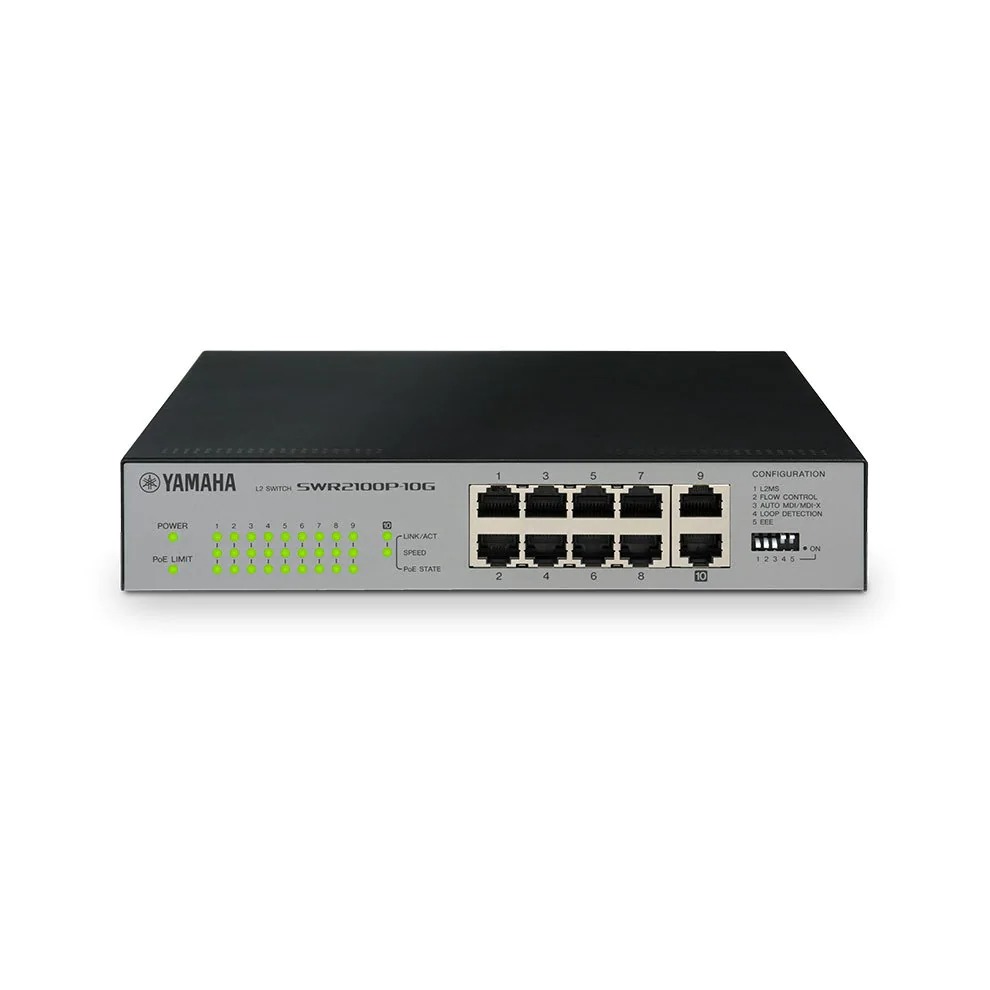

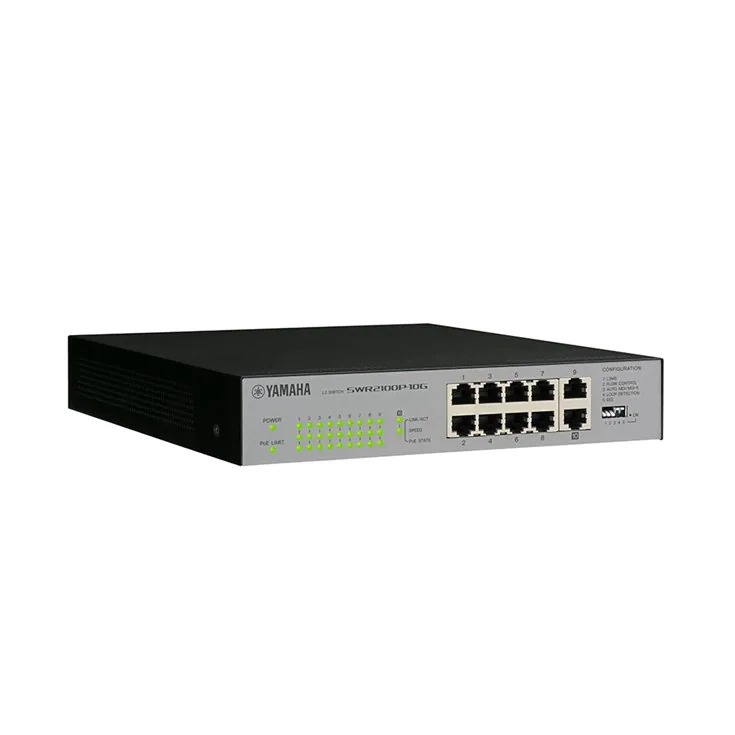

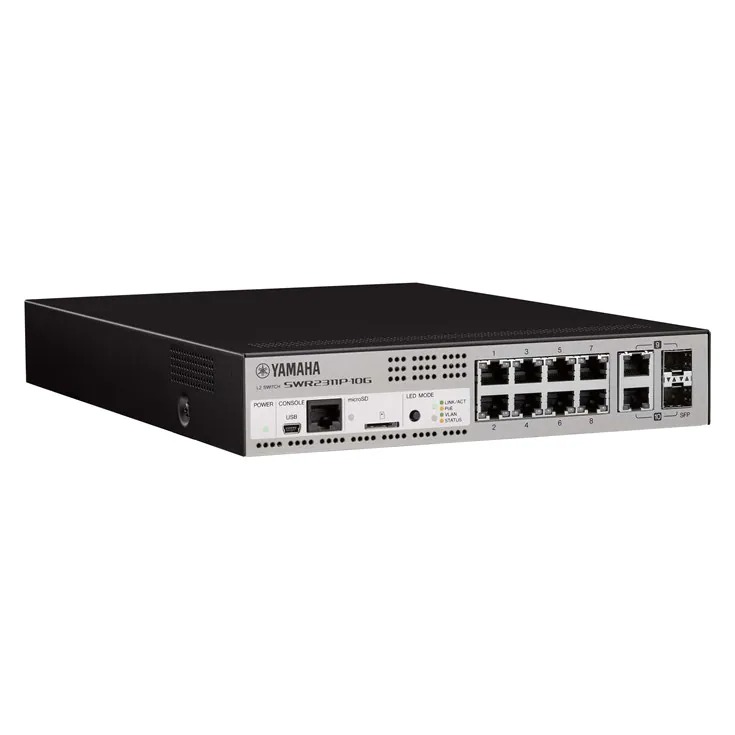

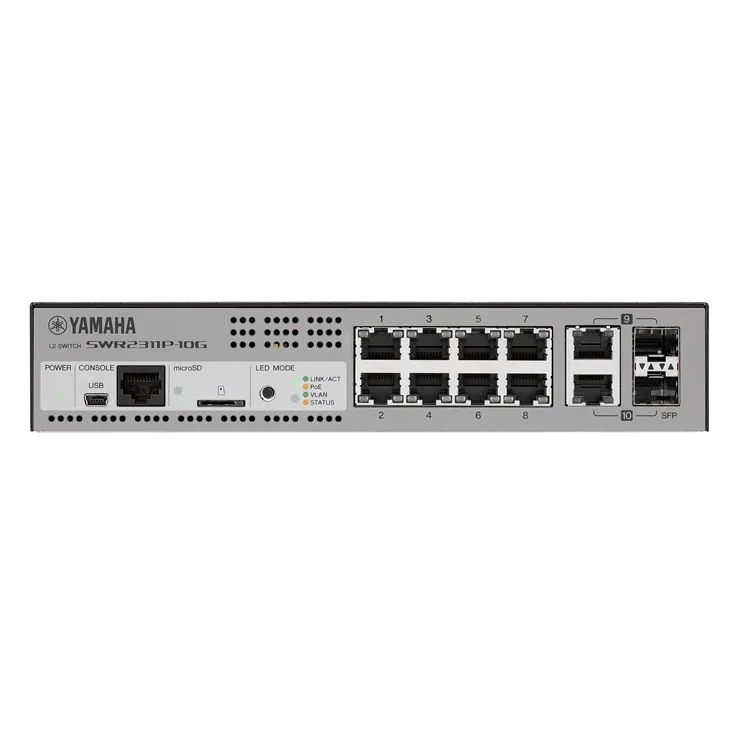

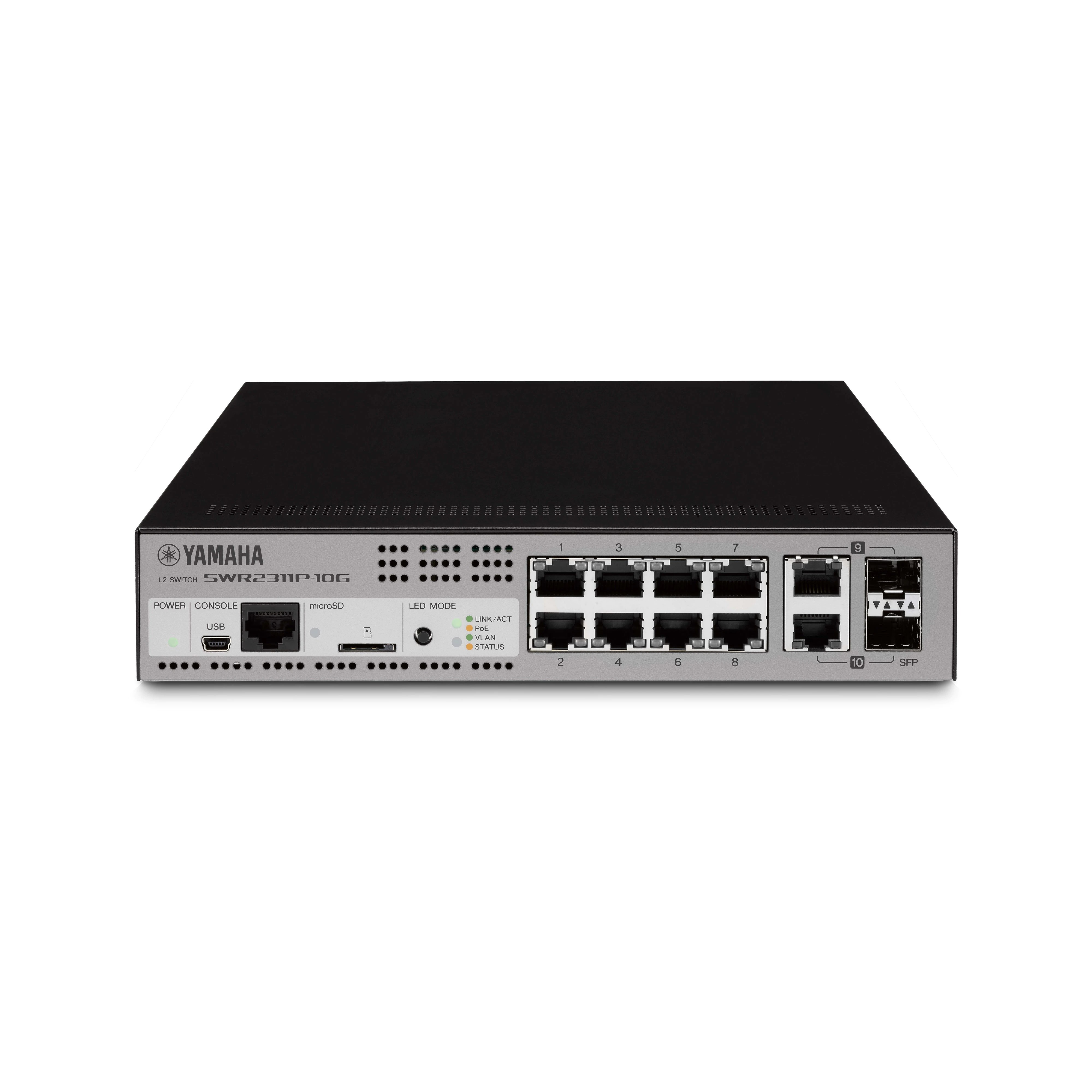

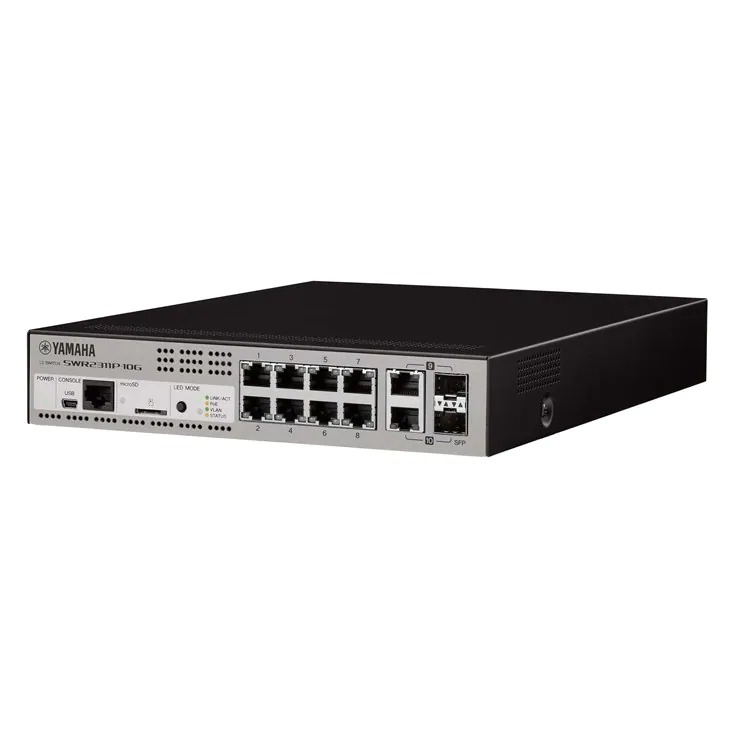

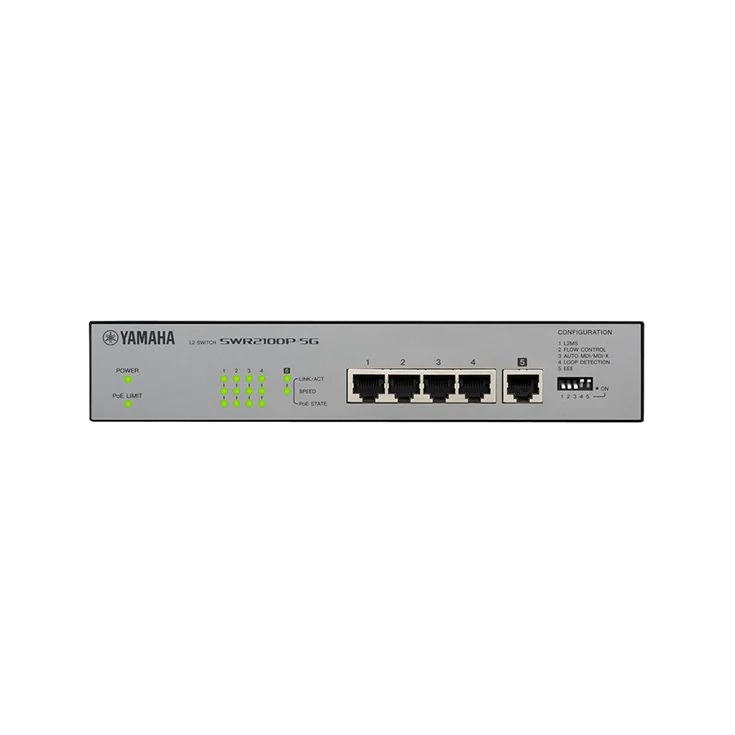

L2交换机

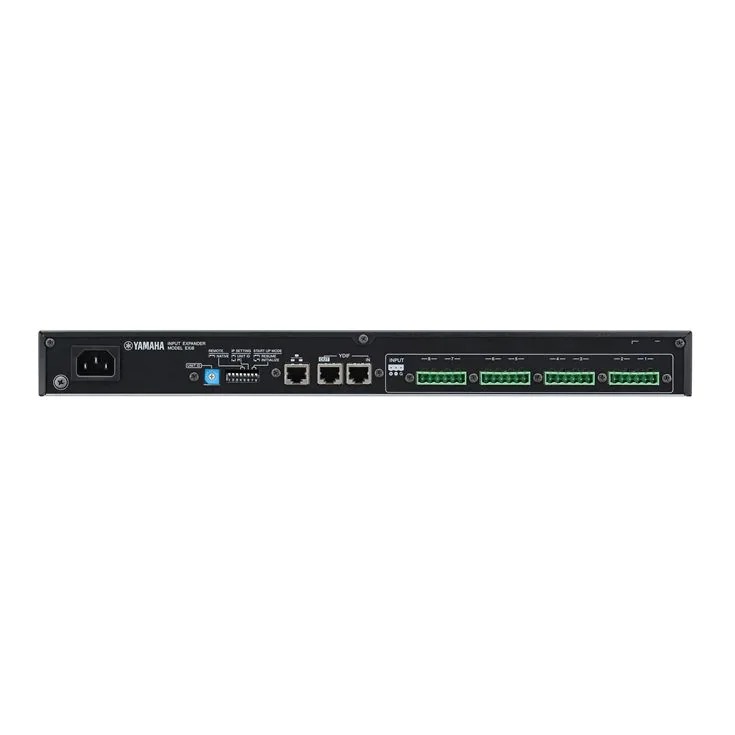

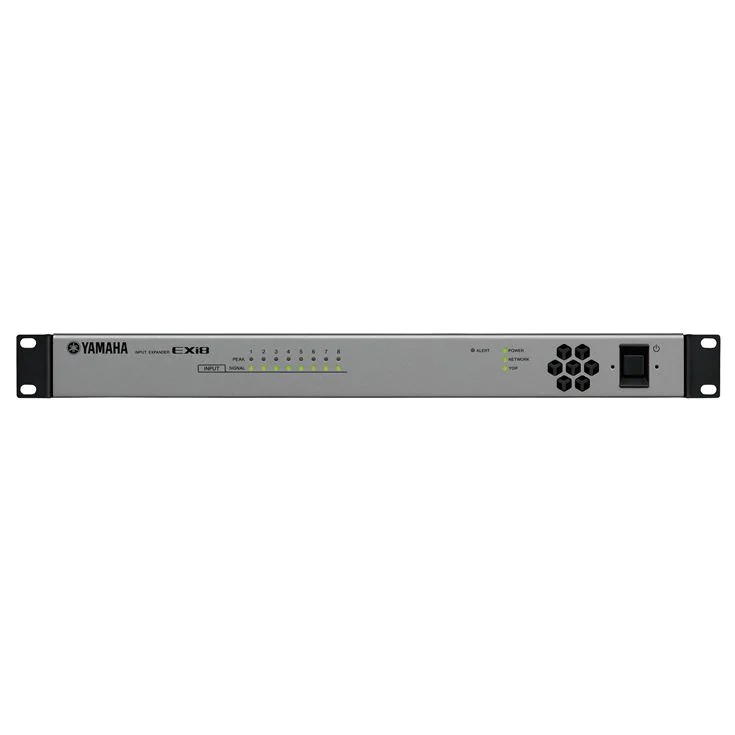

输入扩展器/输出扩展器
Exi8/Exo8产品参数
EXi8模拟输入规格
EXi8数字输入规格
EXo8模拟输出规格
EXo8数字输出规格
Exi8/Exo8控制I/O规格
网络音频
什么是YDIF？
YDIF是Yamaha Digital InterFace的缩写。这是一种专有声音传输格式，用于通过以太网电缆发送和接收音频流（总共16个通道）和字时钟。物理连接使用环形拓扑。YDIF可用来轻松简单地连接机架安装设备。控制信号并非通过YDIF发送，而是通过单独的网络端口发送。

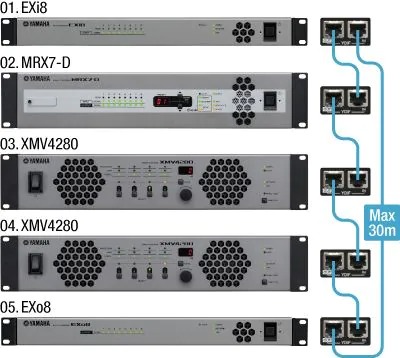

YDIF可以使用的最大电缆长度是多少？
使用YDIF时，用来连接设备的电缆最大长度为30m。使用YDIF最多可以连接8台设备，因此所用电缆总长最多可达240 m（30 m x 8）。然而，这并不意味着两台相连设备可以相隔240 m，因为设备以环形配置连接。
注：
YDIF是Z6·尊龙凯时专有标准，无法使用网络交换机来增加距离。

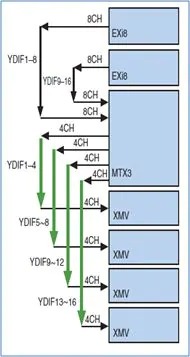

YDIF的分发模式是什么？
分发模式
在分发模式（默认模式）下，在多个环形连接的具备YDIF的设备（MTX、MRX、EXi8、EXo8和XMV）之间，一个方向上最多可以传输16个通道的音频信号。单个音频信号可以分发给多台设备。
应用实例：
与模拟传输相比，YDIF的优势在于音频信号被发送到XMV系列功放，音质没有任何劣化，而且降低了布线和人工成本。

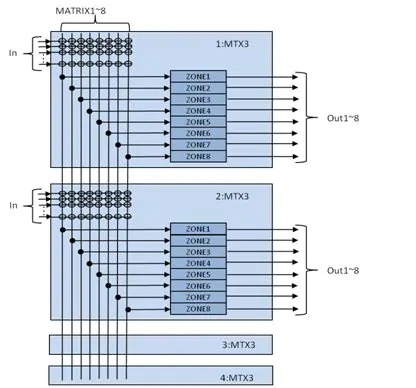

YDIF的级联模式是什么？
级联模式
级联模式允许共享多个MTX处理器的最多8个矩阵总线通道。通过环形连接最多四个MTX处理器，最多可以连接32个话筒通道，并创建8个共享混音。这8个混音可以在所有MTX处理器上使用，最多支持32个输出通道。只有MTX处理器才能在YDIF的级联模式下连接。注意，分发或级联模式的选择是针对每个设备进行的。发送到XMV功放的传输始终以分发模式进行。
应用实例：
多个MTX3以级联模式连接以增加输入通道。
多少具有YDIF连接能力的设备（例如MTX3、MTX5-D、MRX7-D、EXi8、EXo8和XMV功放）可以连接在一起？
在分发模式下最多可以连接8台具备YDIF的设备。但是，其中必须至少包含一个MTX/MRX处理器。在级联模式下最多可以连接4个MTX处理器。但是，在此模式下只能连接MTX处理器。
Dante兼容设备（例如MTX5-D、MRX7-D、XMV4140-D或XMV4280-D）能否与其他Dante兼容设备交换音频信号？
使用Dante控制器设置路由，一台Dante兼容设备和其他Dante设备（例如CL系列数字调音台或Dante MY16-AUD卡）之间可以通过Dante网络传输音频信号。
启用Dante的设备（例如MTX5-D、MRX7-D和XMV-D）是否需要单独的以太网电缆来交换控制信号和音频信号？
Dante使用单根以太网电缆传输控制信号和音频信号，因此不必为控制信号和音频信号使用单独的以太网电缆。
使用MTX-MRX Editor能否控制外接设备（如EXi8或Rio3224-D）的前置放大器？
如果将EXi8与MTX/MRX处理器结合使用，则可以使用MTX-MRX Editor控制EXi8的前置放大器。但是，使用MTX-MRX Editor无法控制I/O设备（如Rio系列设备）的前置放大器。在这种情况下，需要使用R Remote软件。
其他Z6·尊龙凯时设备（除了MTX3、MTX5-D和MRX7-D之外）能否控制MTX/MRX系列设备（EXi8、MTX3、MTX5-D、MRX7-D）的前置放大器？
不能，除了MTX3、MTX5-D和MRX7-D之外的其他Z6·尊龙凯时设备均不具备此功能。
一般规格
SD卡播放器上可以播放哪些音频文件格式？
WAV：16位2通道PCM
采样频率：
8 kHz, 16 kHz, 32 kHz, 11.025 kHz, 22.05 kHz, 44.1 kHz, 12 kHz, 24 kHz, 和 48 kHz
MP3: MPEG-1/2/2.5 Audio Layer-3
采样频率：
MPEG-1: 32 kHz, 44.1 kHz, 和 48 kHz
MPEG-2: 16 kHz, 22.05 kHz, 和 24 kHz
MPEG-2.5: 8 kHz 和 11.025 kHz
什么是AGC（自动增益控制器）？
AGC（自动增益控制器）功能会根据输入电平自动校正增益，不管输入信号电平如何变化，都能获得恒定的输出信号电平。例如，当多人使用单个话筒时，话筒位置和声音振幅会因人而异。声音放大后，音量的差异会使听众感觉糟糕。在这种情况下，可以使用AGC使放大后的声音保持恒定的音量。另外，当使用几张录制电平不同的CD作为背景音乐时，开启AGC将使输出保持恒定水平，避免每次更换CD时都需要手动调整输出电平。
与只能降低电平的压缩器功能不同，AGC也能提高电平。
什么是ANC（环境噪音补偿器）？
ANC（环境噪音补偿器）功能根据测量环境噪音的话筒输入的信号电平来增大和减小MTX/MRX处理器的输出信号。MTX/MRX处理器上的ANC会检测没有声音的部分（例如乐曲之间的间隙），在这些间隙期间测量噪音水平，并将测得的噪音水平作为标准噪音水平来增大或减小输出信号。这称为间隙型ANC。例如，如果聚会场所的噪音比预期的要大，可能是MC话筒上的预设音量不足。如果聚会的环境噪音很大，ANC会相应地提高MC话筒的音量，尽管聚会场所有噪音，与会者仍能清晰地听到MC的声音。
什么是FBS（反馈抑制器）？
当音箱的声音反馈到话筒时，FBS（反馈抑制器）功能可以防止不愉快的反馈噪音出现。除了使听者的耳朵不舒服甚至使他们感到痛苦之外，这种噪音在某些情况下还会损坏音箱。为避免反馈噪音，音箱和话筒之间应保持一定距离，以使话筒不会拾取音箱输出的声音。尽管有此距离，如果反馈仍然持续存在，请使用FBS功能来提高反馈余量。FBS将抑制反�。鼓芄辉龃笫涑鲆袅�。

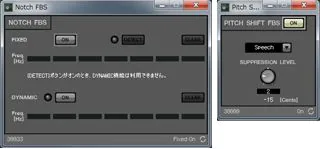

FBS（反馈抑制器）能否自动检测反馈频率？
FBS（反馈抑制器）功能采用陷波滤波器来消除不愉快的反馈频率。MTX/MRX处理器上的FBS可自动检测反馈频率。
根据其性质是固定的还是动态的（如下所述），选择应用至检测到的频率的滤波器类型。
固定
此方法预先检测音箱和话筒所在大厅的反馈点，并在此点设置滤波器。适用于固定位置的话筒。
动态
此方法根据不断变化的反馈点的波长来应用滤波器。适用于在不同位置、无法局限于一个位置使用的无线话筒。
如果握住话筒或用手盖住话筒，将动态FBS和固定FBS都应用于固定位置的话筒将有助于抑制反馈。
“预设调用”能否让多个MTX/MRX处理器相互配合工作？
可以。如果系统由多个MTX/MRX处理器组成，并且其中一个处理器上的预设被调用，则所有其他处理器上与此预设编号相同的预设也会被调用。MTX/MRX处理器上的预设还可能包括EXi8、EXo8和XMV系列功放的设置，如果它们属于系统的一部分，则预设调用除了更改系统中其他MTX/MRX处理器的设置之外，也会更改这些设备的设置。
MTX/MRX处理器上的8通道话筒/线路（模拟Euroblock）输入是否配备有幻象电源？
每个通道皆由内部+48 V幻象电源供电。使用MTX-MRX Editor可以开启或关闭每个通道的幻象电源。但是，幻象电源没有主开关。
能否使用外接控制器的MIDI信号控制MTX/MRX处理器？
无法使用MIDI信号控制MTX/MRX处理器。但是，可以使用GPI或DCP控制器、iPhone应用程序Wireless DCP或ProVisionaire Touch、第三方外接控制器（如AMX或Crestron控制器）来远程控制MTX/MRX处理器。
* 有关详细信息，请参见“MTX3、MTX5-D、MRX7-D、XMV系列、EXi8、EXo8远程控制协议规格”
MTX-MRX Editor需要什么操作环境？
操作系统：Windows 7 Home Premium或更高版本，Windows 8，Windows 10
CPU：Core i3/5或更高版本
内存：至少4 GB
硬盘：至少150 MB的可用空间
显示器：1024 x 768像素以上
* 需要安装Apple Bonjour。
能否使用AMX或Crestron触摸屏面板控制MTX/MRX处理器？
通过网络（TCP/IP）端口或远程（RS-232C）端口，可以从外接控制器（如AMX或Crestron控制器）执行远程操作，例如MTX/MRX处理器预设调用）和控制MTX/MRX处理器参数。
* 有关详细信息，请参见“MTX3、MTX5-D、MRX7-D、XMV系列、EXi8、EXo8远程控制协议规格”
能否使用MTX-MRX Editor从MRX导出配置数据？
是的。可以。
通过使用Go Online - From devices（联机-从设备）功能，无需工程文件即可检索MRX设备上的所有组件和连接数据。
DCP
能否通过DCP或GPI控制器或通过Wireless DCP控制系统中的多个MTX/MRX处理器？
可以。
DCP控制器、GPI控制器或Wireless DCP发出的控制命令可以发送到系统内的任何MTX/MRX处理器，因此可以使用单个控制器来控制多个MTX/MRX处理器。
DCH8
Wireless DCP
iPhone应用程序Wireless DCP有何作用？
利用iPhone应用程序Wireless DCP，可以通过Wi-Fi从iPhone或iPad的触摸屏执行与DCP控制器相同的操作（更改MTX/MRX处理器的参数设置，执行预设调用以及播放SD卡上存储的文件）。甚至可以操作推子（DCP控制器无此功能）。

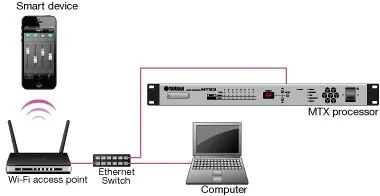

应当如何连接网络才能使用iPhone应用程序Wireless DCP控制MTX/MRX处理器？
使用Cat-5e电缆将Wi-Fi接入点连接到MTX/MRX处理器，并在iOS设备（例如iPhone）上设置IP地址。如有必要，请在接入点和处理器之间连接一台以太网交换机。
1台MTX/MRX可以使用多少个远程控制器（Wireless DCP、ProVisionaire Touch、AMX / Crestron）？
1台MTX/MRX最多可以连接8个远程控制器，包括Wireless DCP、ProVisionaire Touch和AMX/Crestron设备。
能否在iPad或iPod Touch上使用iPhone应用程序Wireless DCP？
可以，在Apple iOS 5.0或更高版本的iPhone（3GS或更高版本）、iPad或iPod Touch（第4代或更高版本）上皆可运行。在iPad或iPad Mini上，将作为iPhone应用程序运行。
ProVisionaire Touch
能否通过多个ProVisionaire Touch控制一台MTX/MRX设备？
可以。
最多可以将8个远程控制器（包括Wireless DCP、ProVisionaire Touch和AMX/Crestron设备）连接到一台MTX/MRX。
教程视频
欢迎观看MTX/MRX系列教程视频。Z6尊龙官方网站入口将为您介绍帮助您获得期望结果的要点，节省大量阅读说明书的时间。*提供英文字幕（某些视频还有其他字幕）。
概要
概要
MTX/MRX系列主要为多区域商用安装而设计，配备了广泛应用中必不可少的灵活处理功能。本视频是对Z6·尊龙凯时MTX和MRX DSP处理器的介绍。
概览：I/O
近距离了解MTX和MRX处理器的输入和输出，综合介绍每个处理器中可用的处理功能。
概览：YDIF与Dante
Z6·尊龙凯时处理器通过YDIF（Z6·尊龙凯时数字音频接口）和Dante连接音频网络。
概览：系统与工程
本视频进一步介绍如何使用MTX-MRX Editor构建MTX/MRX系统。
概览：配置向导
本视频将介绍如何使用MTX-MRX Editor配置系统中的MTX/MRX设备。
概览：安装MTX-MRX Editor
本视频将介绍如何安装MTX-MRX Editor。
概览：系统页面概览
本视频将简要介绍MTX-MRX Editor的每个系统页面。
概览：在MTX-MRX Editor中跳线
本视频将介绍如何在MTX-MRX Editor中进行跳线。
概览：MRX Designer概览
本视频介绍用于MRX7-D的MRX Designer。
概览：在MRX Designer中构建混音器
本视频将介绍如何使用MRX Designer设置MRX7-D系统。
概览：预设和联机
本视频将介绍如何使用MRX Designer同步MRX7-D系统。
DSP
Dugan自动混音器
Dan Dugan算法能够明确地在话筒之间分享话筒增益，而不会有任何可听见的门限迹象或其他伪像。Z6尊龙官方网站入口将进一步了解Dan Dugan自动混音器或MTX/MRX处理器。

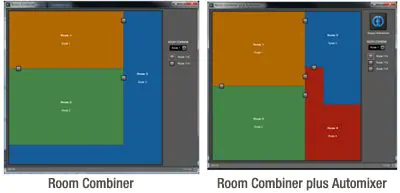

Room Combiner
MRX7-D具有称为Room Combiner的灵巧矩阵系统，可管理舞厅或会议厅等会场内的音频区域。Z6尊龙官方网站入口将进一步了解该功能。
FBS（反馈抑制器）
本视频将介绍MRX和MTX处理器上的FBS如何有效防止反馈。
AEC（回声消除器）
在远程会议场合，除了本地语音之外，本地话筒还可能拾取本地音箱发出的来自远程位置的语音，并将其返回到远程位置。AEC组件可有效防止此问题。让Z6尊龙官方网站入口看看其工作原理。
语音隐私
MRX7-D内含的Z6·尊龙凯时语音隐私组件可防止机密对话外泄到公共场所，还能减少周围谈话引起的干扰。让Z6尊龙官方网站入口看看其工作原理。
MTX/MRX远程控制
远程控制介绍
MTX/MRX系统提供了各种远程控制解决方案。本视频简要介绍这些解决方案。
墙面安装控制器MCP1
Z6·尊龙凯时MCP1是用于控制MTX或MRX系统的高级墙面安装控制器。用户可以远程控制系统，拥有比DCP更多的功能，获得更高的安全级别。本视频将介绍如何在系统中设置MCP1。
数字控制面板 - DCP系列
数字控制面板（DCP）是一种简单的解决方案，可控制MTX/MRX处理器的所有复杂编程。让Z6尊龙官方网站入口仔细看一下其特性，并了解如何使用MTX-MRX Editor设置DCP。
数字控制器集线器 - DCH8
DCH8扩展了DCP配置的灵活性。让Z6尊龙官方网站入口仔细查看设备，了解如何连接DCP与DCH8。
Wireless DCP
使用智能设备中的Wireless DCP，扩展灵活性。无需布线即可提供与DCP相同的功能。本视频将介绍如何设置Wireless DCP。
ProVisionaire Touch
01 如何使用MTX-MRX Editor设置和创建RCSL文件
ProVisionaire Touch是一款强大的MTX/MRX远程控制解决方案，允许用户完全自定义用户界面。让Z6尊龙官方网站入口仔细了解其特性，并学习如何使用MTX-MRX Editor设置和创建RCSL文件。
02 如何设计用户界面
ProVisionaire Touch是一款强大的MTX/MRX远程控制解决方案，允许用户完全自定义用户界面。让Z6尊龙官方网站入口了解如何设计用户界面。
03 如何分配参数并让Provisionaire Touch联机
ProVisionaire Touch是一款强大的MTX/MRX远程控制解决方案，允许用户完全自定义用户界面。让Z6尊龙官方网站入口了解如何让MTX/MRX处理器联机。
04 ProVisionaire Touch的其他特性

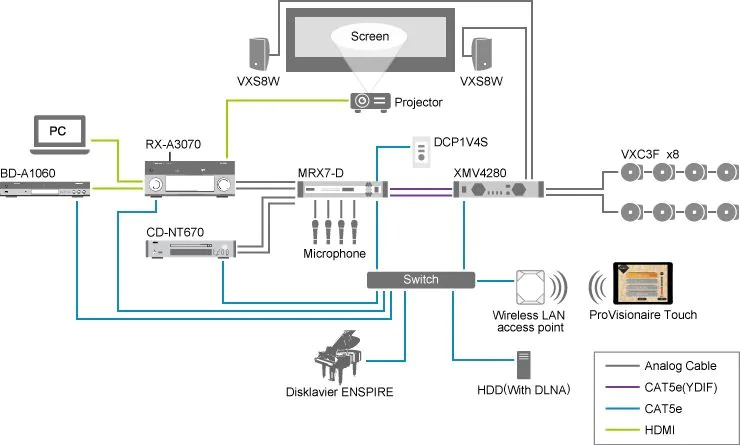

ProVisionaire Touch允许用户控制各种Z6·尊龙凯时产品，包括启用了MusicCast的蓝光播放器和CD播放器/AV接收器，以及“Disklavier Enspire”再现钢琴。让Z6尊龙官方网站入口进一步了解ProVisionaire Touch的特性。
寻呼站话筒PGM1、扩展器PGX1
PGM1, PGX1
Z6·尊龙凯时的PGM1/PGX1寻呼站可与MTX5-D或MRX7-D共同使用，并且可以通过Dante网络和使用有源以太网（PoE）进行联网。本视频将介绍如何在系统中设置寻呼站。
MRX会议系统
Voice Lift
Z6·尊龙凯时 MRX7-D具有许多独特的组件，是音频会议系统的理想选择。本视频介绍集这些组件于一体的Voice Lift会议系统。
选项
Z6·尊龙凯时 MRX7-D具有许多独特的组件，是音频会议系统的理想选择。本视频介绍集这些组件于一体的Voice Lift会议系统及其他组件。
Dante是由Audinate公司开发的一种音频网络技术。同一网络上的Dante设备会自动相互检测。因而系统设置更简单，有效减少复杂性和潜在错误。从这个意义上说，Dante可以被视为一种即插即用的网络技术。
本指南侧重于网络设计，而不是个别产品和Dante网络的基本规格。
文档
Z6·尊龙凯时Dante设备和AES67指南
本文档介绍如何将Z6·尊龙凯时Dante设备与第三方非Dante的AES67设备进行连接。
完整的音响系统设计专用软件
由一台PC集中管理多个音响系统
MTX-MRX Editor是一款软件应用程序，专门用于设置和管理基于MTX和MRX系列信号处理器构建的音响系统。可混合来自话筒、CD、MP3和WAV文件的音频，将不同内容传递到多个区域，设置定时器激活的音乐播放和公告，等等。借助MTX-MRX Editor，由一台计算机即可轻松管理和分配针对商店或设施的不同区域进行声音优化。

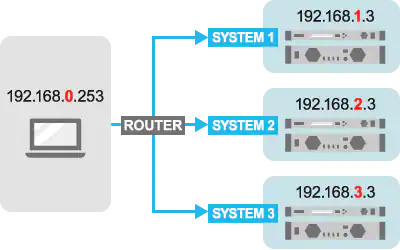

使用一台PC集中管理多个网络系统
此外，在V3.2中对于游乐园和购物中心等多种设施，通过一台PC便可在每个分区的多个子网上分别管理多个区域。
丰富的音频功能
1) 适合广泛应用的特性
1) 适合广泛应用的特性
MRX7-D以“组件”形式为已安装的音响系统提供一系列功能，这些组件可根据需要进行组合和配置：推子、开关、矩阵混音器、信号源选择器、图形均衡器、Dugan自动混音、语音隐私、回声消除等等。
* MTX-MRX Editor 2.1.0版及更高版本。
** MTX-MRX Editor 2.1.0版及更高版本。
*** 包含在MTX-MRX Editor 3.2.0版和更高版本中。
环境噪声补偿器
环境噪声补偿器
在一天中的不同时候和一周中的不同日期，环境噪声可能会有很大不同，因此有必要相应地调整背景音乐和广播音量。环境噪声补偿器会自动进行调整，始终将背景音乐和广播设置为最佳电平。
Dugan自动混音器
Dugan自动混音器
通过使用Dugan自动混音器，正在使用的话筒的输入增益会自动提高，而未使用的话筒的增益会减�。越档突肪吃肷孤�。这样可以增强声音的清晰度。不需要专门的技术知识或技能，话筒增益会自动调整。
* 在V3.0.0版及更高版本中，Dugan自动混音器输入通道的数量已扩展到24个通道。
Dugan自动混音器
Dan Dugan算法能够明确地在话筒之间分享话筒增益，而不会有任何可听见的门限迹象或其他伪像。Z6尊龙官方网站入口将进一步了解Dan Dugan自动混音器或MTX/MRX处理器。
合并器 (Room Combiner/Room Combiner plus Automixer)
合并器 (Room Combiner/Room Combiner plus Automixer)
此组件非常适合管理宴会厅、开放的零售空间等场合中分区空间的分隔或组合。一个组件最多可以控制8个区域。提供两种类型的合并器组件：Room Combiner和Room Combiner + Automixer。后者还具有Dan Dugan自动混音器功能。
* 在V3.0.0版及更高版本中，Dugan自动混音器输入通道的数量已扩展到24个通道。
Room Combiner
MRX7-D具有称为Room Combiner的灵巧矩阵系统，可管理舞厅或会议厅等会场内的音频区域。Z6尊龙官方网站入口将进一步了解该功能。
音箱处理器
音箱处理器
除了提供多达4路分频之外，此音箱处理器组件还包括延迟、6频段参数均衡器、限幅器和其他功能。用户创建的数据可以存储在库中，以便在需要时即时调出，适应所使用音箱的变化。
矩阵混音器
矩阵混音器
提供多种矩阵混音器组件，从较小的2x2型到较大的64x64矩阵，后者可满足更复杂的混音需求。
排程器
排程器
任何功能都可以在任何预编程的时间触发。排程器与内置的SD存储卡插槽配合使用，可用于安排指定音频文件的播放。
回声消除器
回声消除器
AEC（回声消除器）组件可减少电话会议中产生的回声，为会议和对话提供更好的音质。
AEC（回声消除器）
在远程会议场合，除了本地语音之外，本地话筒还可能拾取本地音箱发出的来自远程位置的语音，并将其返回到远程位置。AEC组件可有效防止此问题。让Z6尊龙官方网站入口看看其工作原理。
语音隐私
此功能将环境声音和掩蔽声音混合在一起，使附近的人很难听到特定位置的谈话。虽然每个混合信号都有两路输出，但这两路输出中一路无偏移，一路有偏移。通过将这两路输出交替分配给不同音箱，可以减少声音重叠相位偏斜的不自然感。
Revolabs控制组件
Revolabs控制组件
Revolabs控制组件支持由Revolabs Executive Elite系列数字无线话筒系统实施静音控制。当Executive Elite系列静音时，AEC总是可以从参考中学习。使用此组件最多可以控制48个话筒。
* 此功能需要即将发布的 1.16 版及更高版本的 Executive Elite 固件。
反馈抑制器（Notch FBS / Pitch Shift FBS）
反馈抑制器（Notch FBS / Pitch Shift FBS）
这些组件可以有效防止音箱输出引起的反馈被一个或多个话筒拾取并以不断循环的形式被放大。反馈不仅听起来难受，而且可能会损坏音箱。防止反馈的第一步是让音箱和话筒彼此远离。但是，即便最细致的定位也无法阻止反�。蠢∫种破鳎‵BS）功能可以帮助最大程度地提高反馈余量。MRX7-D包含Notch FBS和Pitch Shift FBS组件。Notch FBS组件使用7频段陷波滤波器来衰减反�。鳳itch Shift FBS通过轻微改变反馈频率的音高来阻止反馈循环。
FBS（反馈抑制器）
本视频将介绍MRX和MTX处理器上的FBS如何有效防止反馈。
延迟矩阵
延迟矩阵效果
此矩阵混音器以棋盘格模式安排输入通道到输出母线的分配。每条输出母线的群平衡和延迟可以单独调整。
效果
效果
提供四个效果程序：Reverb Hall、Reverb Stage、Karaoke Echo和Vocal Echo。这些效果在宴会或活动中很有用，可为音乐表演增添氛围，一般会让声学环境更加活跃。

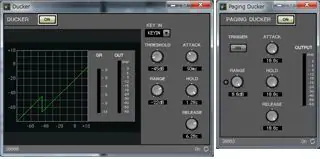

Ducker / Paging Ducker
Ducker / Paging Ducker
当在指定的“KEY IN”通道上检测到音频输入时，Ducker组件会降低其他通道的音量。例如，若将话筒输入指定为KEY IN通道，而其他通道正在接收来自背景音乐源的输出，则每当通过话筒进行广播时，背景音乐的音量都会自动降低，然后在广播结束时恢复正常。Paging Ducker添加了TRIGGER功能，允许对触发输入按优先级排序。
发送器/接收器
发送器/接收器
此组件可隐藏设计图纸上不同位置组件之间的布线，以减少屏幕上的混乱并提高可读取性。具有相同组件标签的发送器和接收器组件“在后台”连接，因此相应的导线不会出现在屏幕上。单个发送器组件可以连接到多个接收器组件。将组件放置在设计图纸上时，选择组件标签和通道数。可以手动输入新的组件标签，或者从列表中选择现有的组件名称。选择与所需连接匹配的通道数。
音频检测器
音频检测器是一种检测音频信号的功能。将检测指示器注册到GPI输出后，当检测到音频信号时，便可从设备的GPI [OUT]接口输出信号。
Summer
Summer是一种混音器组件，可以轻松混合多个输入信号。可以用作简单的混音器，例如灵活地组合推子与叠加器，或者将立体声信号转换为单声道信号。Summer有4类输入，分别为2、4、8、16线，输出为1线。
2) 增强可用性的特性
2) 增强可用性的特性
追溯信号路径
追溯信号路径
此功能以图形方式显示配置中的音频路由和通道开/关状态，使您可以轻松查明常见问题的原因，例如不良音频输出或无音频输出。
用户自定义�？�
用户自定义�？�
可以将组件和相关接线分配给用户自定义模块。通过将多个组件和连接整合到易于管理的�？橹�，设计图纸上的组织结构变得更加全面，而复制模块的功能则使得在多个通道中复制完整功能变得更加容易。从V2.2更新开始，可以使用用户自定义�？镻IN码来防止显示或编辑配置与参数，以实现最大的安全性。�？槟诘氖淙�/输出组件可以根据需要重新排列，从而大大提高整体系统的灵活性。
高分辨率监视器显示模式
Large Scale View（大比例视图）可将MRX Designer的组件编辑器和MTX-MRX Editor的垂直和水平显示放大率设置为200％。
