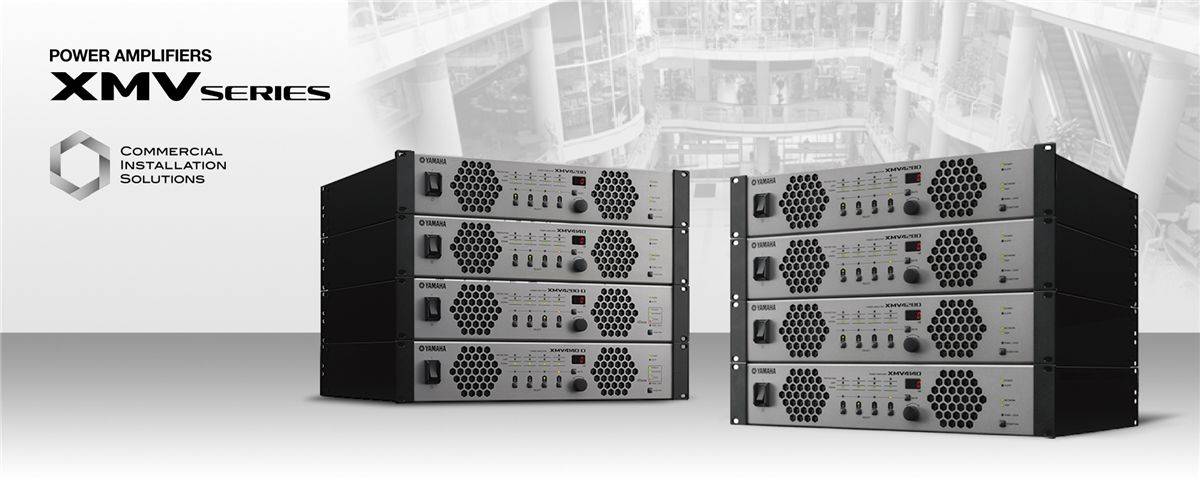

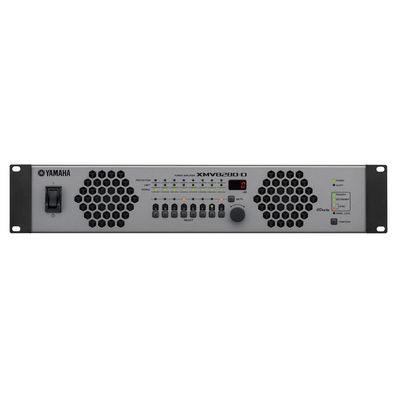

XMV系列
丰富的产品线，有力支持您的音响方案
XMV 系列多通道功放，将 D 类放大器的高效和专为商用固定安装音响系统设计的多种功能结合在一起。该系列由 8 个不同的型号组成，带有输出功率可变功能，同时具备满足大量安装环境的灵活输入输出连接能力。
立即购买
产品信息
高阻和低阻， …甚至两者皆可
同一场地的固定安装系统中， 同时具有高阻和低阻连接时通常要求独立、专门的功放或外接转换器。而 XMV 功放可以同时在高阻（定压）模式（70V/100V 线路） 和 低阻（定阻） 模式（4Ω/8Ω） 下运行， 这避免了添加额外设备， 同时简化了安装流程。XMV 功放还能通过后面板上的深入式开关选择优选模式， 让每一对通道在 70V 和 100V 下运行。高阻抗运行通常需要以桥接模式结合 2 个通道， 但 XMV 功放上， 可以将 70V 或 100V 模式分配到每一对通道而不会影响可用输出通道的数量。
全新的“双倍功率模式”（Double Power Mode）
新开发的双倍功率模式（Double Power Mode）功能可以有效地将选定通道的输出功率加倍， 从而驱动需要高输出功率的音箱。这意味着不同输出功率的音箱可以用同一台功放同时驱动， 为系统设计和配置增加了灵活性。* 可用的通道数量会减半。
可选输入模式用于更广泛的应用场合

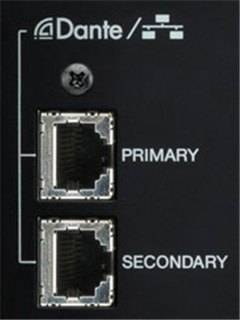

XMV 既包含全新开发的 YDIF 数字音频格式， 又有 Audinate 公司开发的 Dante 数字音频网络技术。YDIF 能通过以太网线方便地进行安装调试， 而采用 Dante 技术的型号可用于需要长距离布线的更大型现场。
支持AES67，Dante Device Lock（Dante型号）
Dante型号的XMV系列功放现在已经可以支持AES67音频网络互连标准。支持AES67的音频网络诸如Ravenna，Q-LAN或者Livewire均可以实现与XMV的连接，因此大大提高了系统的可扩展性。

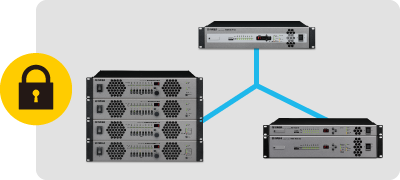

同样支持Dante Device Lock，该功能可以避免第三方修改Dante设定。类似音乐厅等场合，当有操作者需要进行系统或者带入设备操作时，该功能可以提升系统的安全性。
完美匹配 MTX 系列
当 XMV 功放使用在配有 MTX 系列处理器的系统中时，诸如静音开/关或衰减变化等操作可以通过计算机上的 MTX Editor 软件应用程序来执行。YDIF 和 Dante 端口使系统配置更加简单和快速，并能实现快速链接和灵活的参数控制。
出色的固定安装功放
XMV 功放具备创新的电路技术，将原本较高效的 D 类拓扑放大电路效率增至更高，将功放输出阶段的效率水平提高到 90% 以上。它能自动将电路切换为匹配对应输出电压的电路，一切得益于此。高阻连接情况下，由于已具备在高电压下运行的能力，因此 70V 和 100V 下都可以运行。但让同一电路在低阻下运行意味着过大的能量损耗，因此自动切换到低电压驱动模式，效率会大幅度提升而不会牺牲功放性能中的重要因素，如将失真电平控制在低点的功能。XMV 功放还带有采用功率因数校正（Power Factor Correction）技术的全新可切换供电能力，这种技术能进行谐波控制并显著降低电流消耗，于此同时保持相同的输出功率。这能使电路的断路器不容易关闭，对功率更大、距离更长的系统来说，免除了使用粗重的线缆的需求。
保护功能使运行更稳定
自动保护功能是 XMV 系列的设计精髓，保证了不理想环境下能产生正常的峰值性能和稳定的运行状态。低负载阻抗、过载电流、过热都会对功放的部件造成致命的损害，同时妨害有效工作的能力。为了防止这些损害，XMV 系列功放配备了强大的智能化防护功能，可以保障产品的寿命和长久的性能。
通过以太网实现外部控制
XMV系列包含了一个网络端口，可用于AMX/Crestron等外部设备的控制。
音源选择
通常XMV系列的输入音源共享于所有通道。从3.1版本开始，用户可以单独选择各通道的输入音源。因此，对各输入通道的数字和模拟连接可以实现混音操作。
冗余功能
XMV系列拥有两种类型的冗余功能，“Backup Mode”以及“Override Mode”。
- 备份模式
XMV可以侦测数字输入信号中的导频音，如果输入设备的导频音出现问题，就自动切换为模拟输入。此外，当输入设备恢复正常后，XMV可以自动恢复到数字输入。
- 覆盖模式
当侦测到模拟输入中的语音时，可以实现在不中断声音的情况下，某个通道输入音源的切换。因此在紧急广播的情况下可以迅速提供备份型号。
| XMV4280 | XMV4140 | XMV4280-D | XMV4140-D | ||
|---|---|---|---|---|---|
| 输出功率 | 1kHz (THD+N=1%: 4Ω) | 280W x 4 | 140W x 4 | 280W x 4 | 140W x 4 |
| 1kHz (THD+N=1%: 8Ω) | 280W x 4 | 140W x 4 | 280W x 4 | 140W x 4 | |
| 1kHz (THD+N=1%: 4Ω / 双功率模式) | 560W x 2 | 280W x 2 | 560W x 2 | 280W x 2 | |
| 1kHz (THD+N=1%: 8Ω / 双功率模式) | 560W x 2 | 280W x 2 | 560W x 2 | 280W x 2 | |
| 高阻 100V 线路 | 250W x 4 / 40 Ω | 125W x 4 / 80 Ω | 250W x 4 / 40 Ω | 125W x 4 / 80 Ω | |
| 高阻 70V 线路 | 250W x 4 / 20 Ω | 125W x 4 / 40 Ω | 250W x 4 / 20 Ω | 125W x 4 / 40 Ω | |
| 电压增益 | RL=8Ω | 31.7dB | 28.7dB | 31.7dB | 28.7dB |
| RL=8Ω / 双功率模 | 34.7dB | 31.7dB | 34.7dB | 31.7dB | |
| 100V | 38.2dB | 38.2dB | 38.2dB | 38.2dB | |
| 70V | 35.2dB | 35.2dB | 35.2dB | 35.2dB | |
| 输入灵敏度 | RL=8Ω | +4dBu | +4dBu | +4dBu | +4dBu |
| 信噪比 | A-weighted | ≥ 100dB | ≥ 100dB | ≥ 100dB | ≥ 100dB |
| 功耗 | 1/8 功率 (4 Ω 粉噪) | 250W | 150W | 250W | 150W |
| Idle (4 Ω) | 37W | 37W | 37W | 37W | |
| 待机 | 18.5W | 18.5W | 18.5W | 18.5W | |
| THD+N | 1kHz, 半功率 | ≤ 0.2% | ≤ 0.2% | ≤ 0.2% | ≤ 0.2% |
| 频率响应 | RL=8Ω, 100V/70V, Po=1W, 20Hz - 20kHz | 0dB, ±1.0dB | 0dB, ±1.0dB | 0dB, ±1.0dB | 0dB, ±1.0dB |
| 串扰 | 1kHz, 半功率, 8 Ω, Att. max, 输入 150Ω 分流 | ≤ -60dB | ≤ -60dB | ≤ -60dB | ≤ -60dB |
| 大输入电平 | +24dBu | +24dBu | +24dBu | +24dBu | |
| 输入阻抗 | 20kΩ (平衡式), 10k Ω (非平衡式) | 20kΩ (平衡式), 10k Ω (非平衡式) | 20kΩ (平衡式), 10k Ω (非平衡式) | 20kΩ (平衡式), 10k Ω (非平衡式) | |
| 接口 | 模拟输入 | Euroblock x 2 (6P, 平衡) | Euroblock x 2 (6P, 平衡) | Euroblock x 2 (6P, 平衡) | Euroblock x 2 (6P, 平衡) |
| 数字输入 / 输出 | RJ45 x 2 (YDIF 入 / 出) | RJ45 x 2 (YDIF 入 / 出) | RJ45 x 2 (Dante 主 / 从) | RJ45 x 2 (Dante 主 / 从) | |
| 音箱输出 | 4 对 x Barrier strip 接口 | 4 对 x Barrier strip 接口 | 4 对 x Barrier strip 接口 | 4 对 x Barrier strip 接口 | |
| 网络 | RJ45 x 1 | RJ45 x 1 | 与 Dante 端口共享 | 与 Dante 端口共享 | |
| �？�,故障输出 | Euroblock (3P) x 1 | Euroblock (3P) x 1 | Euroblock (3P) x 1 | Euroblock (3P) x 1 | |
| AC IN | 1x AC 电源输入 | 1x AC 电源输入 | 1x AC 电源输入 | 1x AC 电源输入 | |
| 电路保护 | 过载保护 | POWER 开关 on/off: 输出静音,DC- 故障 : 供电分流 | POWER 开关 on/off: 输出静音,DC- 故障 : 供电分流 | POWER 开关 on/off: 输出静音,DC- 故障 : 供电分流 | POWER 开关 on/off: 输出静音,DC- 故障 : 供电分流 |
| 功放保护 | 散热输出静音 ( 热沉降温度 ≥ 90oC) ( 自动恢复 ),过载电流 : 输出静音 ( 自动恢复 ), 低负载阻抗 : 输出静音 ( 自动恢复 ) | 散热输出静音 ( 热沉降温度 ≥ 90oC) ( 自动恢复 ),过载电流 : 输出静音 ( 自动恢复 ), 低负载阻抗 : 输出静音 ( 自动恢复 ) | 散热输出静音 ( 热沉降温度 ≥ 90oC) ( 自动恢复 ),过载电流 : 输出静音 ( 自动恢复 ), 低负载阻抗 : 输出静音 ( 自动恢复 ) | 散热输出静音 ( 热沉降温度 ≥ 90oC) ( 自动恢复 ),过载电流 : 输出静音 ( 自动恢复 ), 低负载阻抗 : 输出静音 ( 自动恢复 ) | |
| 供电保护 | 散热 : 供电分流 ( 热沉降温度≥ 100oC) 集合功率 : 增益减少 ( 自动恢复 ) | 散热 : 供电分流 ( 热沉降温度≥ 100oC) 集合功率 : 增益减少 ( 自动恢复 ) | 散热 : 供电分流 ( 热沉降温度≥ 100oC) 集合功率 : 增益减少 ( 自动恢复 ) | 散热 : 供电分流 ( 热沉降温度≥ 100oC) 集合功率 : 增益减少 ( 自动恢复 ) | |
| 冷却风扇 | 2x 3- 速风扇,由前向后气流 | 2x 3- 速风扇,由前向后气流 | 2x 3- 速风扇,由前向后气流 | 2x 3- 速风扇,由前向后气流 | |
| 电源要求 | 100V, 120V, 230V-240V; 50Hz/60Hz | 100V, 120V, 230V-240V; 50Hz/60Hz | 100V, 120V, 230V-240V; 50Hz/60Hz | 100V, 120V, 230V-240V; 50Hz/60Hz | |
| 外观尺寸 | 宽 | 480mm (18.9") | 480mm (18.9") | 480mm (18.9") | 480mm (18.9") |
| 高 | 88mm (3.5") | 88mm (3.5") | 88mm (3.5") | 88mm (3.5") | |
| 深 | 422mm (16.6") | 422mm (16.6") | 422mm (16.6") | 422mm (16.6") | |
| 重量 | 8.1kg (17.9lbs) | 8.1kg (17.9lbs) | 8.1kg (17.9lbs) | 8.1kg (17.9lbs) | |
| XMV8280 | XMV8140 | XMV8280-D | XMV8140-D | ||
|---|---|---|---|---|---|
| 输出功率 | 1kHz (THD+N=1%: 4Ω) | 280W x 8 | 140W x 8 | 280W x 8 | 140W x 8 |
| 1kHz (THD+N=1%: 8Ω) | 280W x 8 | 140W x 8 | 280W x 8 | 140W x 8 | |
| 1kHz (THD+N=1%: 4Ω / 双功率模式) | 560W x 4 | 280W x 4 | 560W x 4 | 280W x 4 | |
| 1kHz (THD+N=1%: 8Ω / 双功率模式) | 560W x 4 | 280W x 4 | 560W x 4 | 280W x 4 | |
| 高阻 100V 线路 | 250W x 8 / 40 Ω | 125W x 8 / 80 Ω | 250W x 8 / 40 Ω | 125W x 8 / 80 Ω | |
| 高阻 70V 线路 | 250W x 8 / 20 Ω | 125W x 8 / 40 Ω | 250W x 8 / 20 Ω | 125W x 8 / 40 Ω | |
| 电压增益 | RL=8Ω | 31.7dB | 28.7dB | 31.7dB | 28.7dB |
| RL=8Ω / 双功率模 | 34.7dB | 31.7dB | 34.7dB | 31.7dB | |
| 100V | 38.2dB | 38.2dB | 38.2dB | 38.2dB | |
| 70V | 35.2dB | 35.2dB | 35.2dB | 35.2dB | |
| 输入灵敏度 | RL=8Ω | +4dBu | +4dBu | +4dBu | +4dBu |
| 信噪比 | A-weighted | ≥ 100dB | ≥ 100dB | ≥ 100dB | ≥ 100dB |
| 功耗 | 1/8 功率 (4 Ω 粉噪) | 450W | 250W | 450W | 250W |
| Idle (4 Ω) | 73W | 73W | 73W | 73W | |
| 待机 | 23W | 23W | 23W | 23W | |
| THD+N | 1kHz, 半功率 | ≤ 0.2% | ≤ 0.2% | ≤ 0.2% | ≤ 0.2% |
| 频率响应 | RL=8Ω, 100V/70V, Po=1W, 20Hz - 20kHz | 0dB, ±1.0dB | 0dB, ±1.0dB | 0dB, ±1.0dB | 0dB, ±1.0dB |
| 串扰 | 1kHz, 半功率, 8 Ω, Att. max, 输入 150Ω 分流 | ≤ -60dB | ≤ -60dB | ≤ -60dB | ≤ -60dB |
| 大输入电平 | +24dBu | +24dBu | +24dBu | +24dBu | |
| 输入阻抗 | 20kΩ (平衡式), 10k Ω (非平衡式) | 20kΩ (平衡式), 10k Ω (非平衡式) | 20kΩ (平衡式), 10k Ω (非平衡式) | 20kΩ (平衡式), 10k Ω (非平衡式) | |
| 接口 | 模拟输入 | Euroblock x 2 (6P, 平衡) | Euroblock x 2 (6P, 平衡) | Euroblock x 2 (6P, 平衡) | Euroblock x 2 (6P, 平衡) |
| 数字输入 / 输出 | RJ45 x 2 (YDIF 入 / 出) | RJ45 x 2 (YDIF 入 / 出) | RJ45 x 2 (Dante 主 / 从) | RJ45 x 2 (Dante 主 / 从) | |
| 音箱输出 | 8 对 x Barrier strip 接口 | 8 对 x Barrier strip 接口 | 8 对 x Barrier strip 接口 | 8 对 x Barrier strip 接口 | |
| 网络 | RJ45 x 1 | RJ45 x 1 | 与 Dante 端口共享 | 与 Dante 端口共享 | |
| 遥控,故障输出 | Euroblock (3P) x 1 | Euroblock (3P) x 1 | Euroblock (3P) x 1 | Euroblock (3P) x 1 | |
| AC IN | 1x AC 电源输入 | 1x AC 电源输入 | 1x AC 电源输入 | 1x AC 电源输入 | |
| 电路保护 | 过载保护 | POWER 开关 on/off: 输出静音,DC- 故障 : 供电分流 | POWER 开关 on/off: 输出静音,DC- 故障 : 供电分流 | POWER 开关 on/off: 输出静音,DC- 故障 : 供电分流 | POWER 开关 on/off: 输出静音,DC- 故障 : 供电分流 |
| 功放保护 | 散热输出静音 ( 热沉降温度 ≥ 90oC) ( 自动恢复 ),过载电流 : 输出静音 ( 自动恢复 ), 低负载阻抗 : 输出静音 ( 自动恢复 ) | 散热输出静音 ( 热沉降温度 ≥ 90oC) ( 自动恢复 ),过载电流 : 输出静音 ( 自动恢复 ), 低负载阻抗 : 输出静音 ( 自动恢复 ) | 散热输出静音 ( 热沉降温度 ≥ 90oC) ( 自动恢复 ),过载电流 : 输出静音 ( 自动恢复 ), 低负载阻抗 : 输出静音 ( 自动恢复 ) | 散热输出静音 ( 热沉降温度 ≥ 90oC) ( 自动恢复 ),过载电流 : 输出静音 ( 自动恢复 ), 低负载阻抗 : 输出静音 ( 自动恢复 ) | |
| 供电保护 | 散热 : 供电分流 ( 热沉降温度≥ 100oC) 集合功率 : 增益减少 ( 自动恢复 ) | 散热 : 供电分流 ( 热沉降温度≥ 100oC) 集合功率 : 增益减少 ( 自动恢复 ) | 散热 : 供电分流 ( 热沉降温度≥ 100oC) 集合功率 : 增益减少 ( 自动恢复 ) | 散热 : 供电分流 ( 热沉降温度≥ 100oC) 集合功率 : 增益减少 ( 自动恢复 ) | |
| 冷却风扇 | 2x 3- 速风扇,由前向后气流 | 2x 3- 速风扇,由前向后气流 | 2x 3- 速风扇,由前向后气流 | 2x 3- 速风扇,由前向后气流 | |
| 电源要求 | 100V, 120V, 230V-240V; 50Hz/60Hz | 100V, 120V, 230V-240V; 50Hz/60Hz | 100V, 120V, 230V-240V; 50Hz/60Hz | 100V, 120V, 230V-240V; 50Hz/60Hz | |
| 外观尺寸 | 宽 | 480mm (18.9") | 480mm (18.9") | 480mm (18.9") | 480mm (18.9") |
| 高 | 88mm (3.5") | 88mm (3.5") | 88mm (3.5") | 88mm (3.5") | |
| 深 | 422mm (16.6") | 422mm (16.6") | 422mm (16.6") | 422mm (16.6") | |
| 重量 | 10.1kg (22.3lbs) | 10.1kg (22.3lbs) | 10.1kg (22.3lbs) | 10.1kg (22.3lbs) | |
网络音频
YDIF意味着什么？
YDIF是Z6·尊龙凯时数字音频接口的缩写。这是一个通过网线来发送和接收音频流（总共16路）和字时钟的专用音频传输格式。在物理连接上，连成一个环形。YDIF能够方便的与已经安装好的设备相连接。控制信号则通过另外的网络接口，而不是使用YDIF。
使用YDIF传输时，线缆的大长度是多少？
使用YDIF连接设备的网线的大长度为30m。一个系统中多能够连接8台设备，这样的话总长度可以达到240m（30m×8）。但是这并不意味着两台连接着的设备能够相距240m，因为设备必须连接成一个环形。 注意：YDIF是一个Yamaha的专用标准，不能通过网络交换机来增加连接的距离。
在YDIF中，distrubution模式和cascade模式的区别是什么？

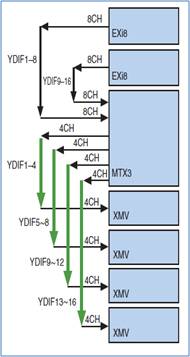

在Distribution模式的默认设置下，在一个连接中多能够传输16路音频信号，在环形连接下, 无论是MTX处理器之间还是其他装有YDIF接口的设备（Exi8，Exo8s，和XMV），信号可以分配到多台设备。 Distribution模式的信号流程图示例
应用举例：
YDIF相对于模拟传输的好处是声音传输到XMV系列功放的过程中没有任何音质的恶化，并且可以节省很多线缆费用和人工费用。
Cascade模式允许8路matrix母线在多台MTX处理器中共享。当四台MTX处理器环形连接在一起时，相当于一个拥有32路话筒通道和8台共享的调音台。这8台调音台可以在所有的MTX处理器中使用，多拥有32路输出通道。只有MTX处理器可以使用Cascade 模式，需要注意的是Distribution和Cascade模式的选择是取决于设备。MTX处理器和XMV功放之间的信号传输只能选择Distribution模式。

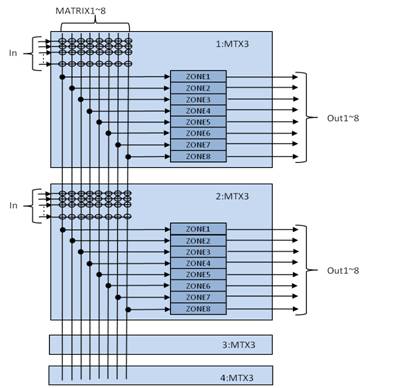

Cascade模式的信号流程示例图
使用示例：
多台MTX3使用Cascade模式连接用以增加输入通道的数量。
在一个YDIF系统中，多能连接多少台设备？（比如说MTX处理器、EXi8、EXo8、以及XMV功放等）
在Distribution模式下，多连接8台设备，并且至少需要一台MTX处理器。 在Cascade模式下，多连接4台MTX处理器，并且，只有MTX处理器才能工作在这个模式下。
支持Dante的设备，比如说MTX5-D、XMV4140-D或XMV4280-D，能够和另外一台支持Dante的设备来交换音频信号吗？
可以在两台支持Dante的设备之间传输音频信号。比方说CL系列数字调音台和Dante MY16-AUD卡之间可以通过Dante cntroller来配置Dante 网络。
如果一台MTX5-D和XMV设备通过Dante交换数据，它们的控制信号和音频信号需要有各自独立的网络线缆吗？
Dante使用一根网线传输音频信号和控制信号，所以不需要有单独的音频和控制各自相对应的线缆。
可以通过MTX Editor来控制外接设备（比如说EXi8或Rio3224-D）的话放吗？
如果使用Exi8和MTX处理器连接，可以通过MTX Editor来控制Exi8的话放。但如果是一台Rio系列设备的话，则不能通过MTX Editor来控制话放。
一般规格
Double Power 模式是什么工作模式？
Double Power模式是在低阻抗模式下将通道连接起来，使功放的输出功率翻倍。
*这样做会使能使用的通道数目减半。
使用Double Power模式之后，不需要再使用类似于桥接模式的特别连接。

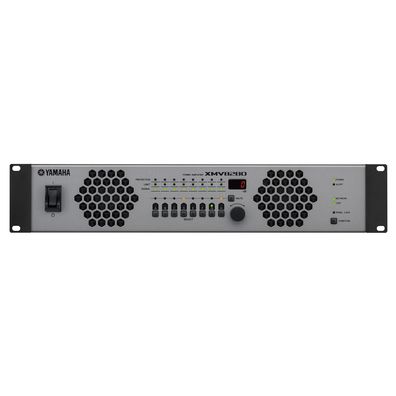

通过XMV功放的前面板，可以完成哪些操作？
你可以设定下列参数：
静音：开/关
衰减：-95dB~+24dB
输入极性：正常/翻转
低切：关，40Hz，80Hz
输入信号源：模拟，数字
电平表选择：输入，输出
面板锁定：当面板锁定时临时解除锁定
可以通过�？厣柚玫缭醋刺�、待机或者是哑音吗？
如果XMV功放正在运行，可以通过一个�？亟涌冢�3针 凤凰插）来控制。当然，如果XMV功放是在一个MTX系统中，在预设中定义一个DCP控制器可以通过这个控制器来控制这些参数。
能够不依靠电脑检测出XMV功放的不正常状态吗？
可以。
在XMV的前面板上会显示出报警序号。另外，XMV还可以通过它的一个错误输出口（3针凤凰插）将不正常状态告知外部设施。
举例来说，XMV功放可以通过连接到错误输出口的一个LED的亮灭来显示它的状态。
XMV可以发布下列不正常状态：
*功放过热并且输出限制器已经动作。
*电源过热并关闭.
*输出检测到直流。
*检测到过流或大电流。
HPF（高通滤波器）如何设置？
低阻抗模式：
HPF可以设置为"off"，"40Hz"或"80Hz"。
当功放切换到低阻抗模式下时，HPF自动设置成"off"。
高阻抗模式：
当功放切换到高阻抗模式时，HPF为了保护扬声器不被磁饱和损坏会自动设置为"80Hz"。当需要低频的时候，比如说使用超低音时，HPF也可以设置为"40Hz"。
可以通过MTX处理器经由DCP或GPI控制器或Wireless DCP来改变XMV的参数吗？
不行。但是在MTX处理器中，XMV的参数可以作为一个MTX预设数据存储下来，可以通过任何一种类型的控制器（DCP或GPI控制器或Wireless DCP）调用预先设定好参数的预设来更改参数。 未来的更新可以通过第三方�？乜刂破鳎ū热缢礎MX或Crestron控制器）来完成此操作。
可以通过第三方遥控系统比如AMX或Crestron来控制XMV功放吗？
可以的。使用外部控制器（比如AMX或Crestron控制器）通过网络（TCP/IP）接口或�？亟涌冢≧S-232C）来更改XMV的参数。详细控制內容, 请参考"MTX3, MTX5-D, XMV Series, EXi8, EXo8 remote control protocol specifications"
*如果你控制多个XMV功放，你需要打开控制的XMV功放相同数量的端口。

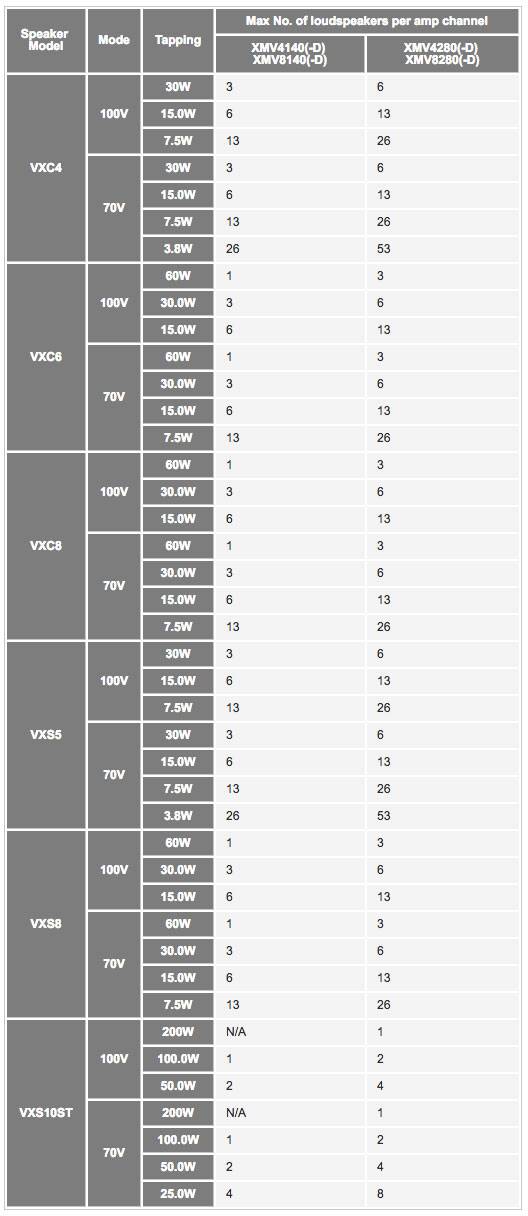

每条功放通道可连接VXC/VXS音箱的大数量是多少?
VXS/VXC speakers and XMV amplifier matching (100V/70V line)
上表记载了每条功放通道可连接音箱的大数量。这是按功放的额定功率减少20%作为余量, 并确认阻抗是大过功放的少阻抗。
这表只作为参考。假如有问题或规格变更时并不负责。详细规格请参阅网页或新的指南。
