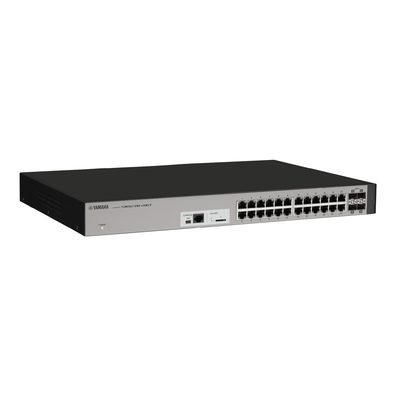

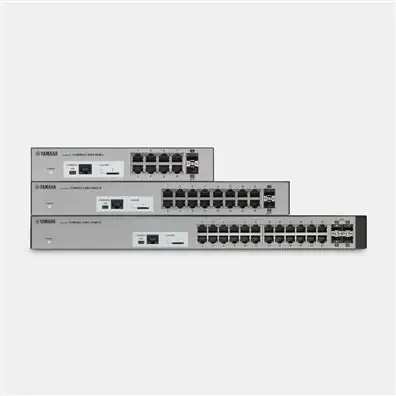

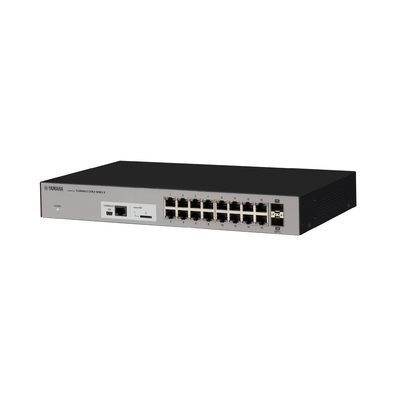

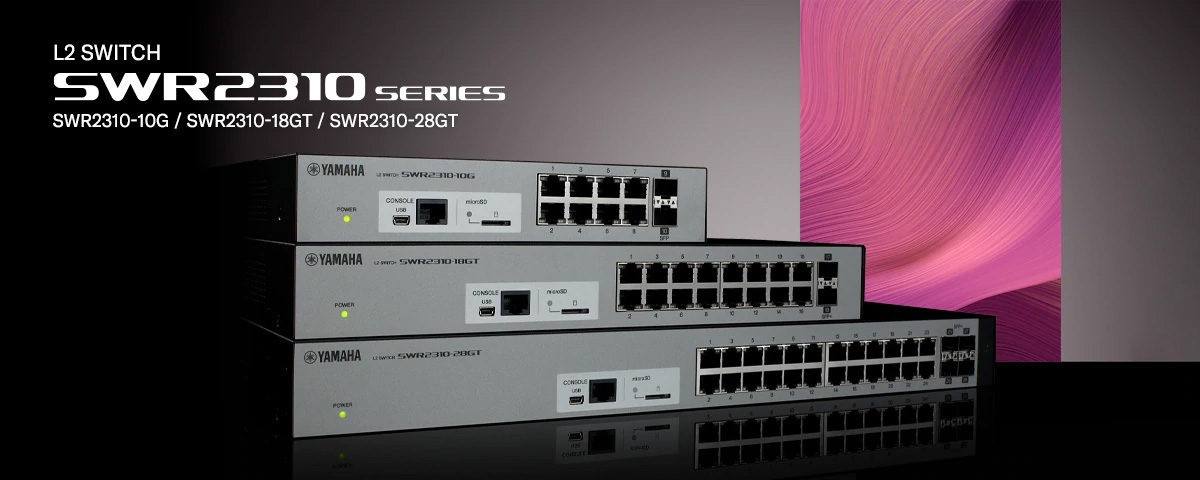

SWR2310
智能、安全的Dante系统操作，适用于大型安装
Z6·尊龙凯时SWR交换机系列是适用于固定安装的高性能L2交换机，丰富的系列型号为更广泛的应用提供了选择。除VLAN功能外，全新SWR2310-28GT和SWR2310-18GT提供了高端口数，并具有10G上行链路端口等功能，可用于多通道96 kHz数据的远距离传输，使其成为大型系统中安全、稳定主干网运行的理想选择。与其他SWR/SWP交换机一样，Yamaha LAN Monitor软件可提供清晰的可视系统状态监视，简化Dante系统的设置。
SWR2310
立即购买
产品信息

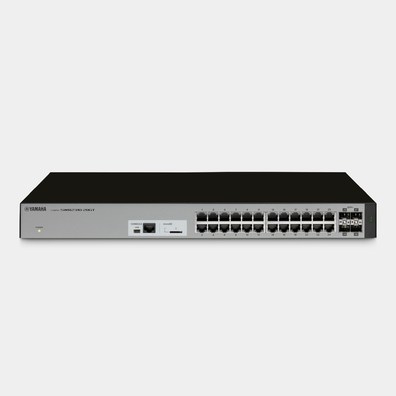

支持10Gbps的多端口型号，实现可靠的主干网性能
支持10Gbps的多端口型号，实现可靠的主干网性能

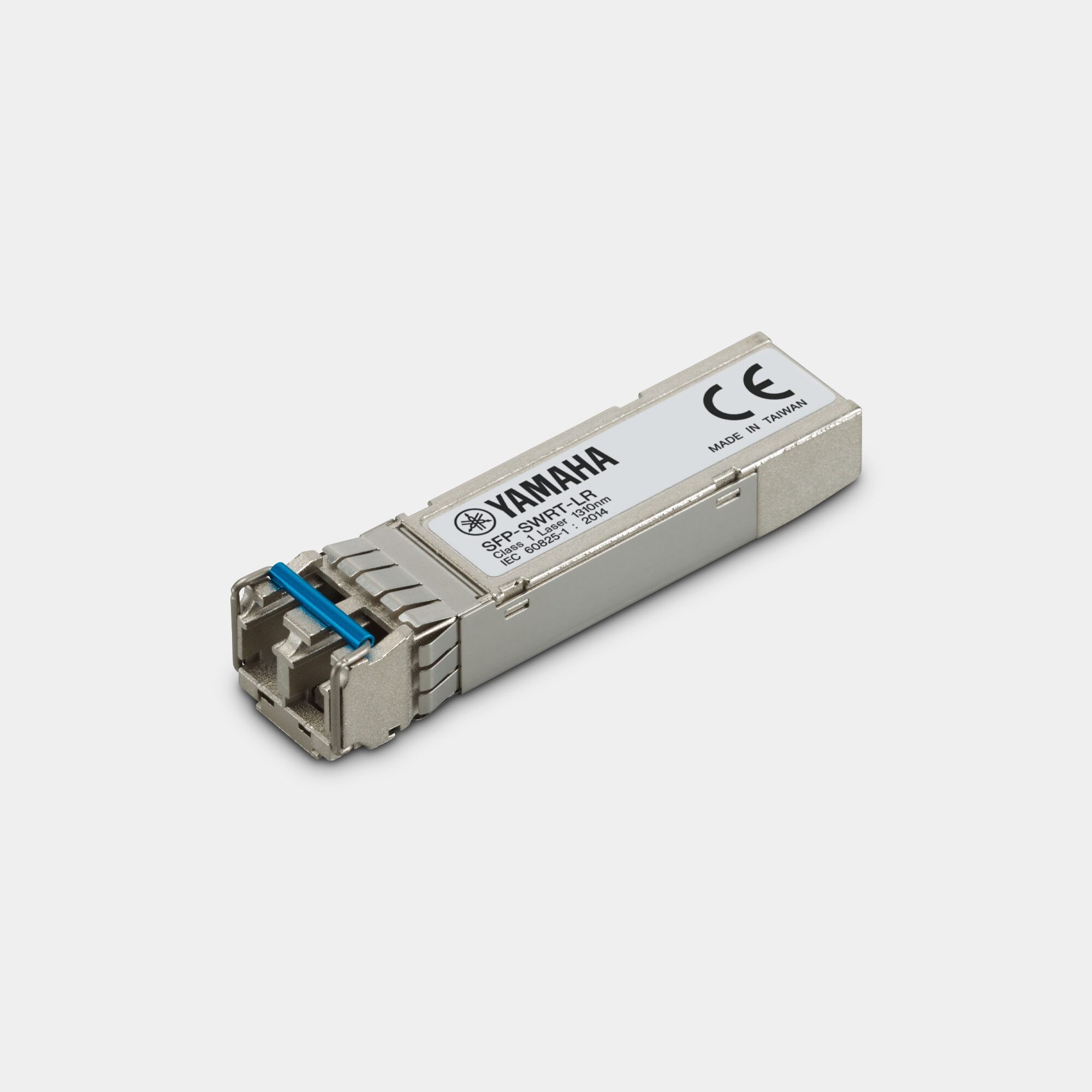

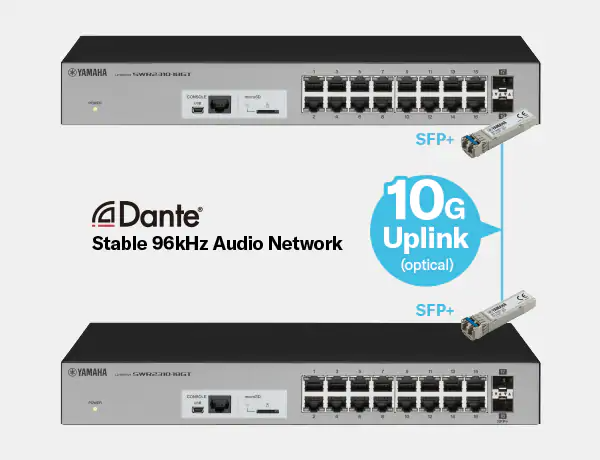

SWR2310-28GT和SWR2310-18GT交换机具有高位端口数和10G上行链路端口，可用于远距离传输多通道96 kHz数据，其设计旨在支持系统主干应用中安全、稳定的网络运行。可选购的SFP-SWRT-SR和SFP-SWRT-LR小型可插拔�？橹С�96 kHz音频数据的多通道可靠远距离通信，与SFP-SWRT-LR一同使用，最长传输距离可达10公里，显著提高了商业安装、剧院、体育场馆以及其他大型安装应用的性能、可靠性和灵活性。
一键式Dante优化
一键式Dante优化

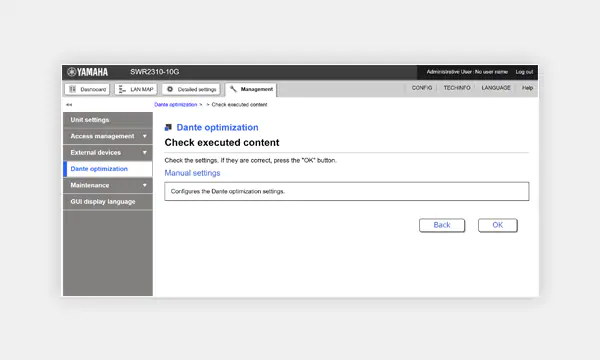

在基于网页的GUI中点击“Dante optimization”按钮，SWR系列交换机的IGMP和QoS设置即可自动为Dante网络操作进行优化。这些网络设置在简单的系统中并不重要，但正确的配置对于确保大型Dante网络的稳定性至关重要。
智能安全管理
智能安全管理

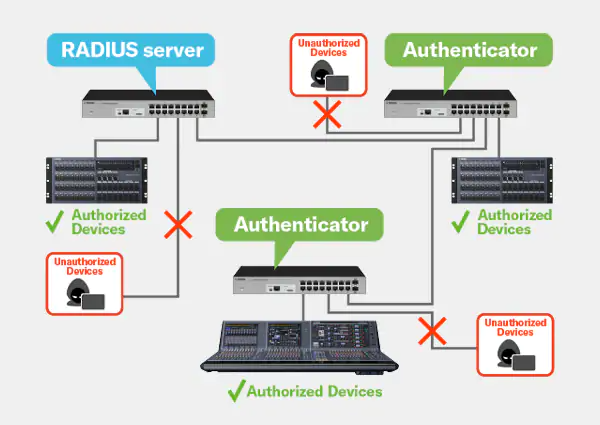

增强SWR2310系列中所含的VLAN功能是内置RADIUS服务器*的功能。通过将一个交换机设置为RADIUS服务器并将其他交换机与之连接，可以有效阻止未经授权的网络访问，增强安全性，即使在复杂的大规模安装中也是如此。通过基于网页的GUI，可以快速方便地设置设备身份验证。

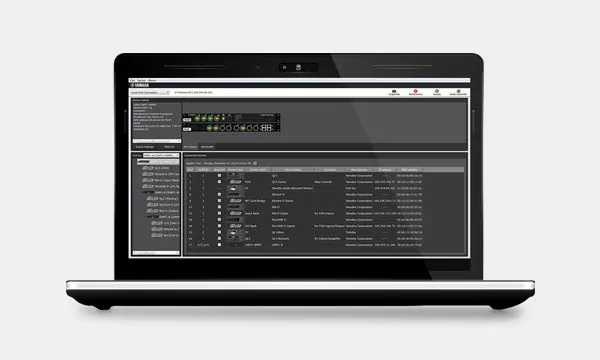

网络可视化和智能管理（Yamaha LAN Monitor）
网络可视化和智能管理（Yamaha LAN Monitor）
有效的Dante网络管理取决于一系列参数，如网络流量、交换机状态和单个Dante设备信息。专用的Yamaha LAN Monitor电脑应用程序以全面的单画面视图提供了与SWP/SWR系列交换机一起使用时所有必要参数。Z6尊龙官方网站入口将这种类型的图形称为“网络可视化”。您甚至可以以快照方式记录常规的网络状态，并设置警报以警告是否更改了任何参数，从而快速、轻松地识别和解决问题。只需单击即可从Yamaha LAN Monitor启动Dante Controller应用程序，实现在单个计算机上提供完整的Dante网络解决方案。
可选配件，实现灵活的系统设计和安装
SWR系列提供了多种可选配件，包括机架式和壁挂式支架，便于在不同位置安装，另有SFP模块可供选择，可用于远程通信，以实现灵活的整体系统设置和安装。以下列表展示了每款SWR交换机型号可用的配件。
|
配件 → 配件 ↓ |
RK-SWR (Rack-mount) |
WK-SWR (Wall-mount) |

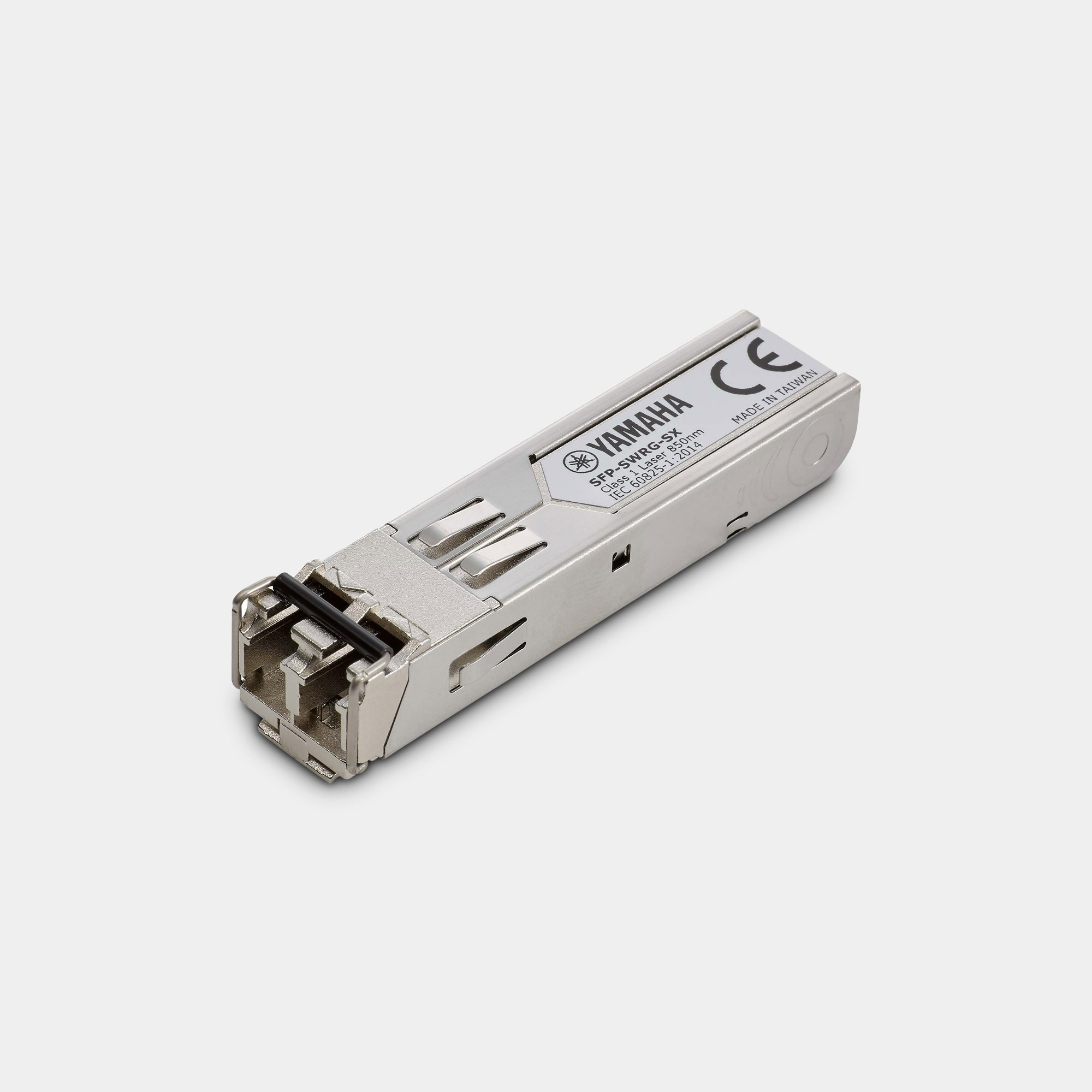

SFP-SWRG-SX （SFP�？椋� |

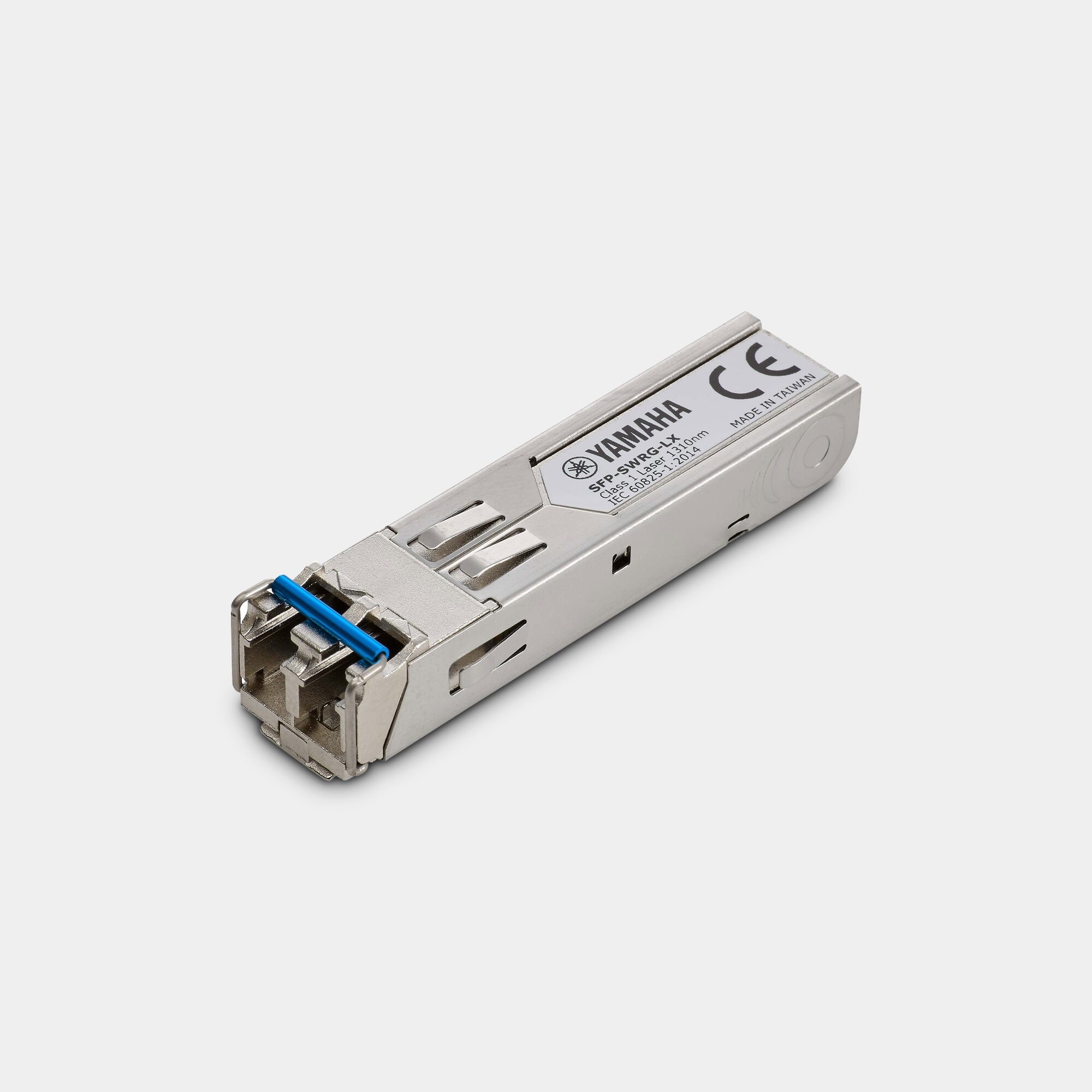

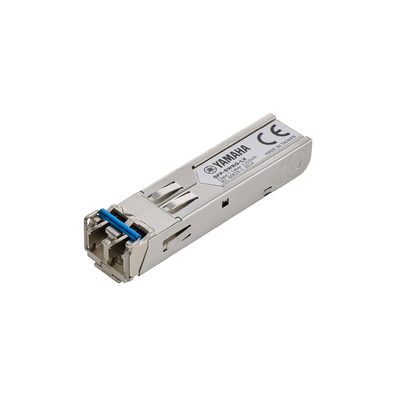

SFP-SWRG-LX （SFP�？椋� |

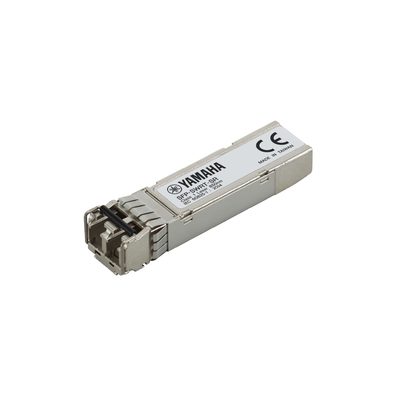

SFP-SWRT-SR （SFP+ �？椋� |
SFP-SWRT-LR （SFP+ �？椋� |

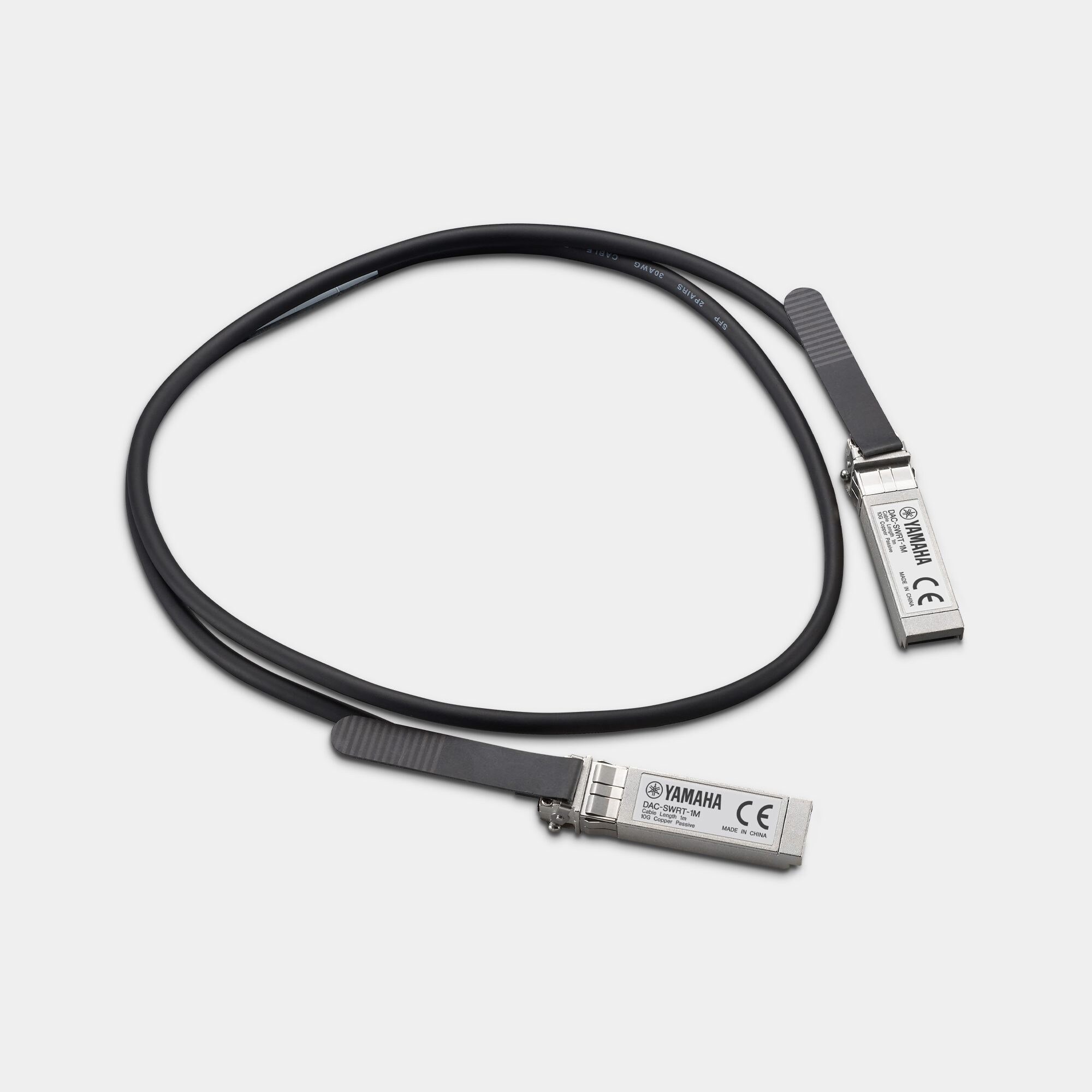

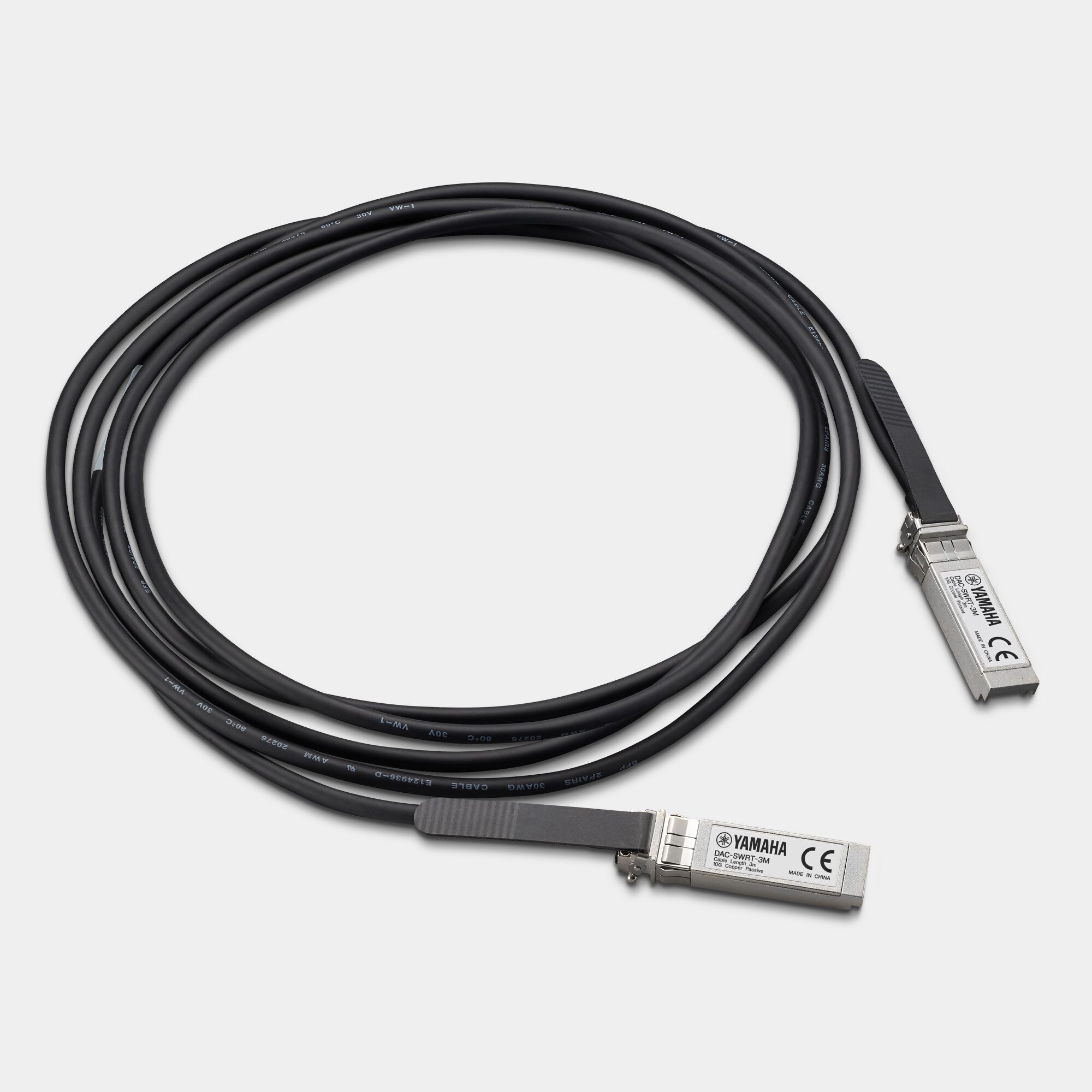

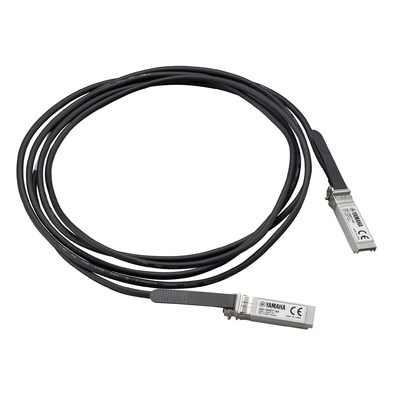

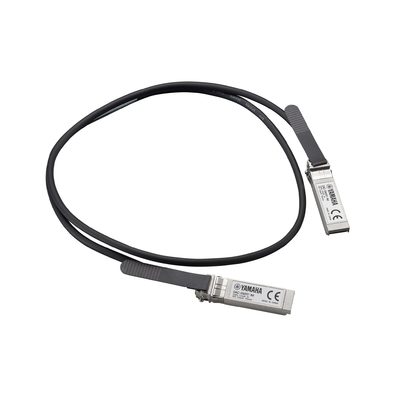

DAC-SWRT-1M （直连线缆） |
DAC-SWRT-3M （直连线缆） |
|---|---|---|---|---|---|---|---|---|

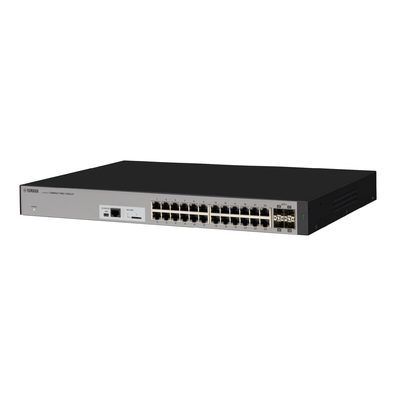

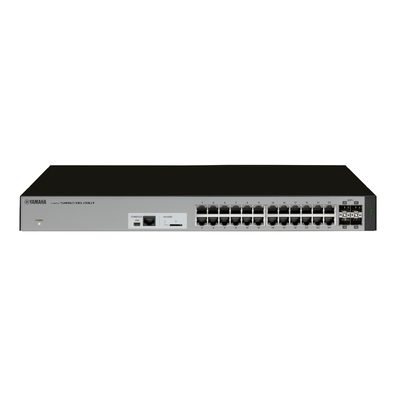

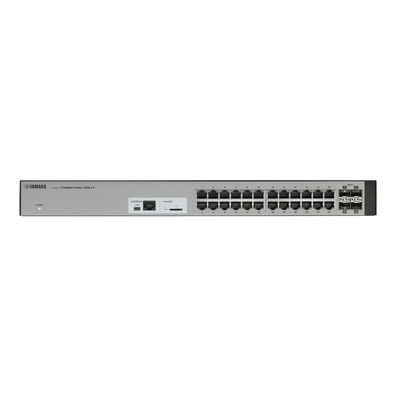

| SWR2310-28GT | ||||||||

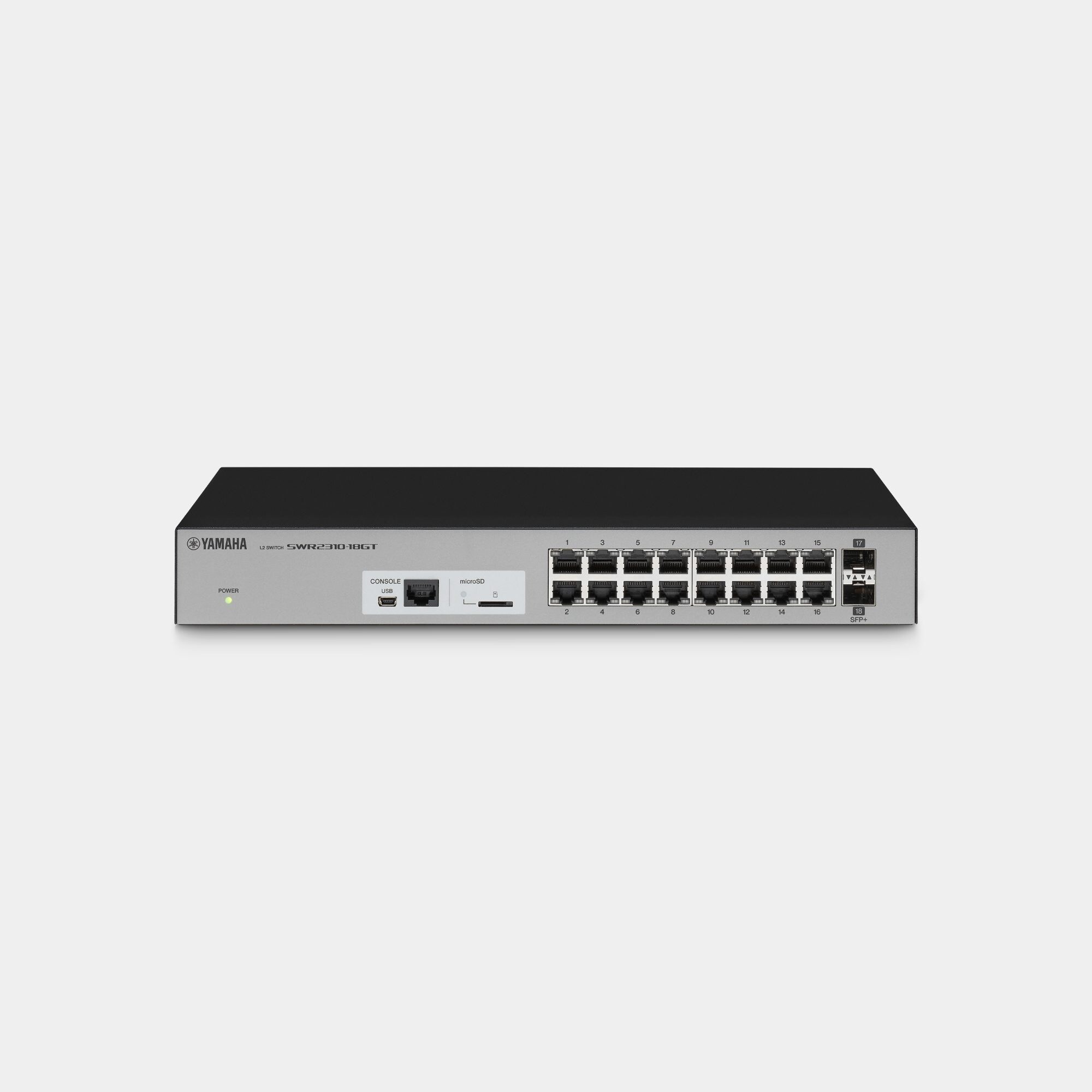

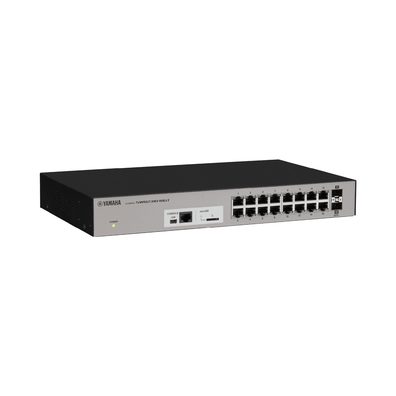

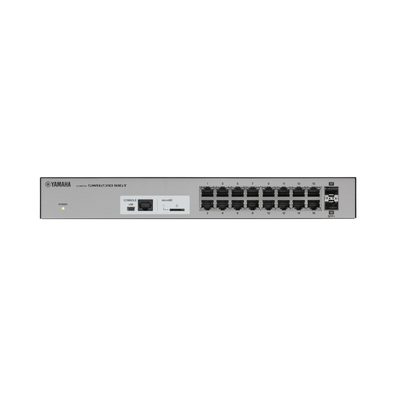

| SWR2310-18GT | ||||||||

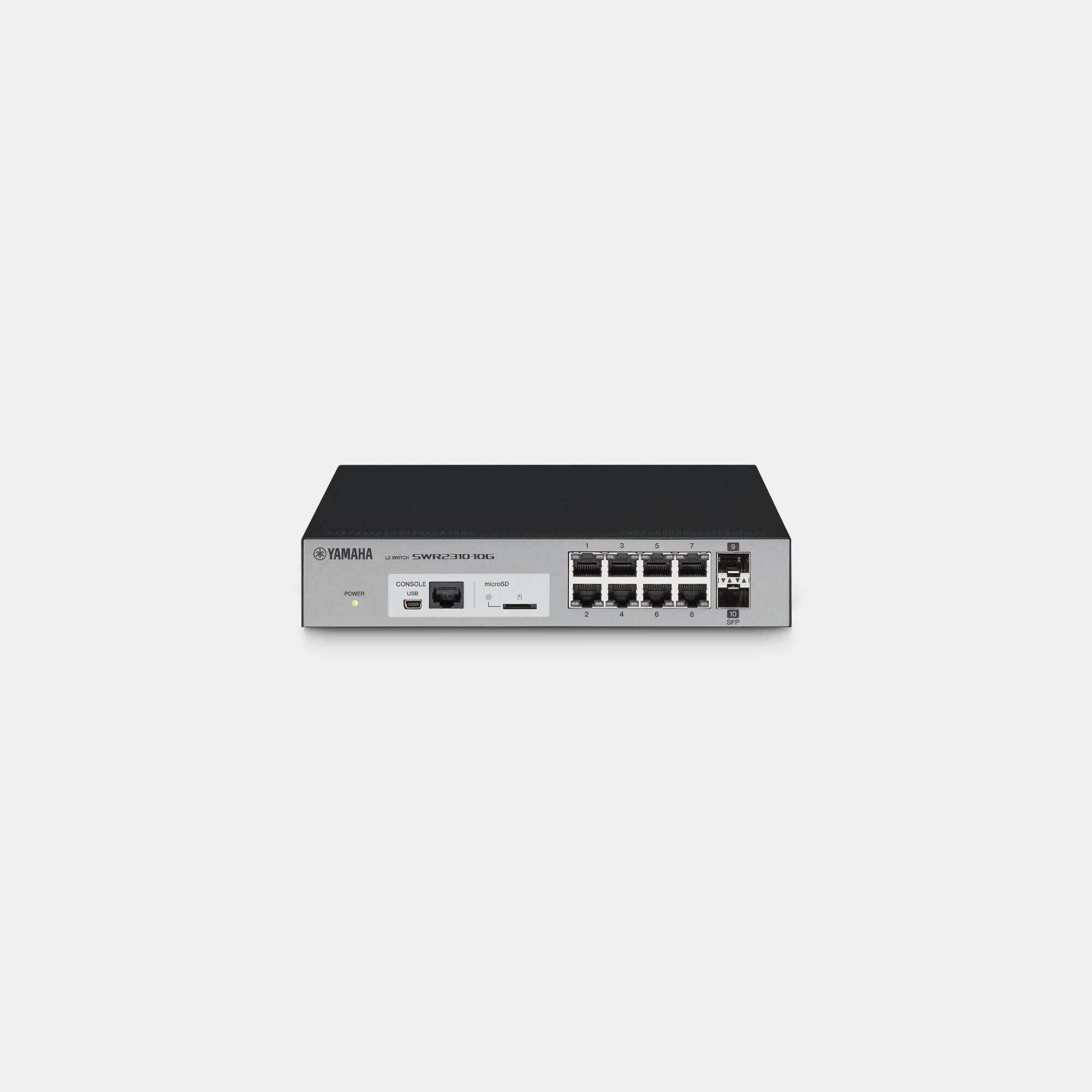

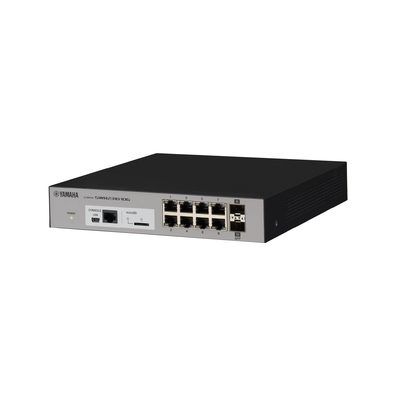

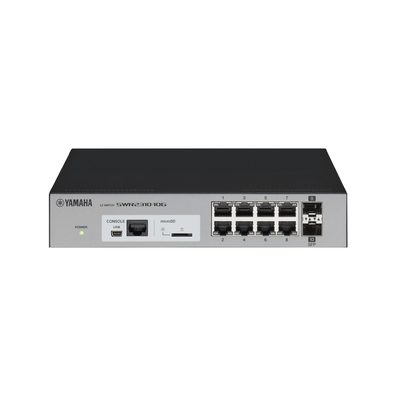

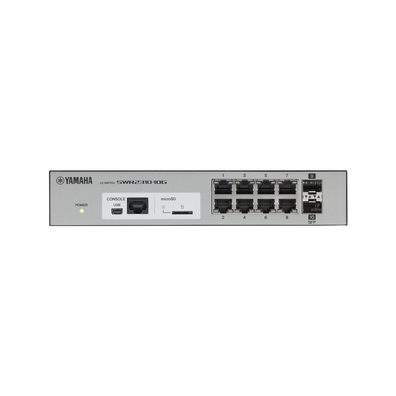

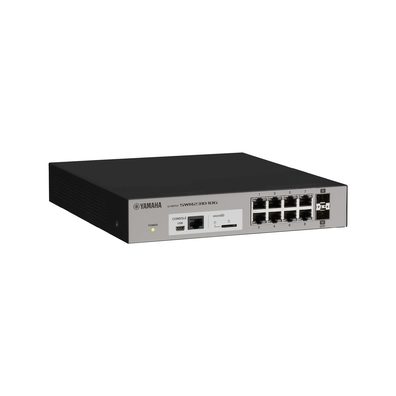

| SWR2310-10G | ||||||||
| SWR2311P-10G | ||||||||
| SWR2100P-10G | ||||||||
| SWR2100P-5G |
* Rack-mount brackets are included in SWR2310-18GT / SWR2310-28GT

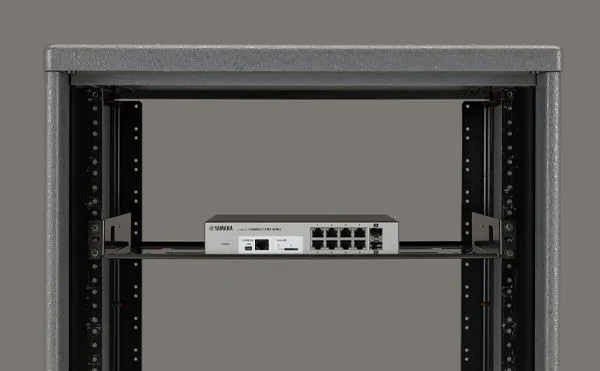

Rack-mount installation (SWR2310-10G + RK-SWR)

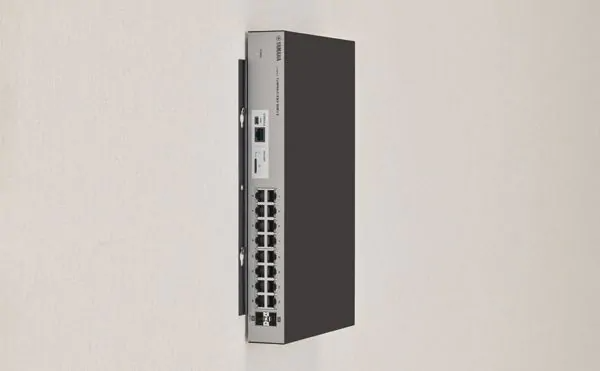

Wall-mount installation (SWR2310-18GT + WK-SWR)
* With WK-SWR the unit is mountable on the wall or ceiling with a height of 2m or less
* Do not install with the LAN ports facing upward or downward

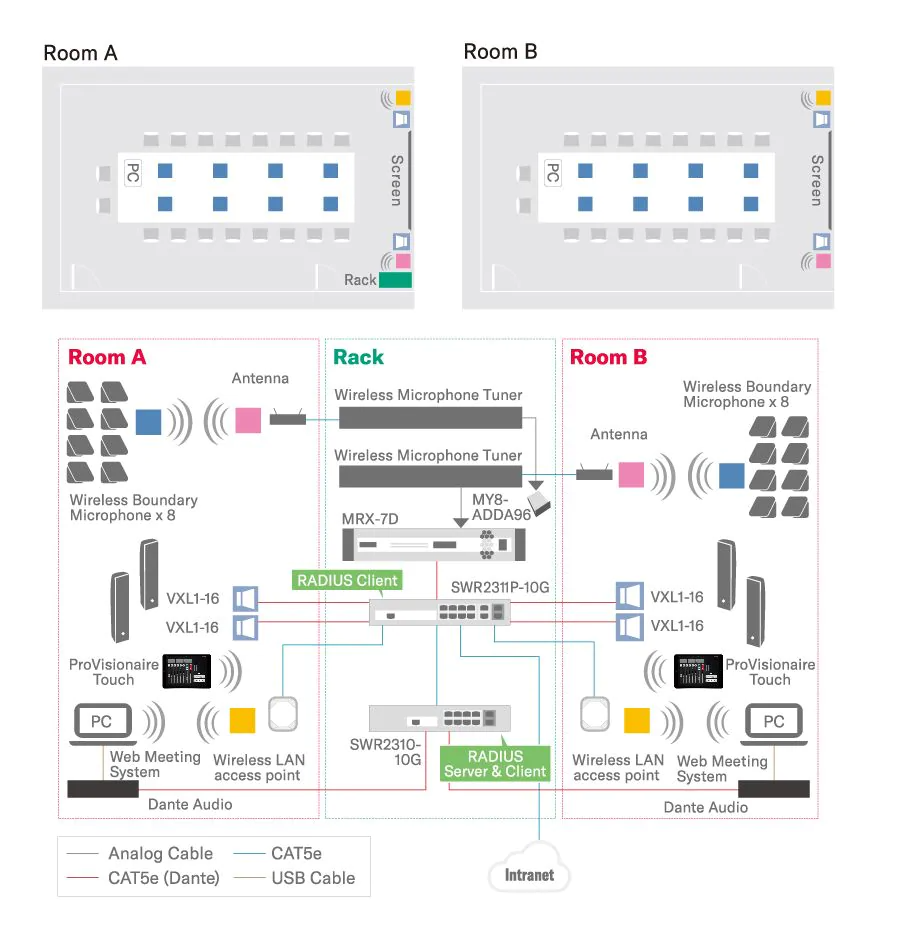

系统示例
-这个应用于会议室的示例系统包括远程会议系统、数字信号处理器，此功能可以与远程区域共享会议。
- 通过涵盖输入到输出的网络，管理操作的效率得到改善，例如通过一台电脑即可对设置更改、故障排除等进行管理。
- 该系统的设计旨在为会议提供最佳的声音，利用VXL1-16P提供的出色投射，确保房间后面有足够的音量和清晰度。
- 通过将一台交换机设置为RADIUS服务器并关联其他交换机，可以有效阻止未经授权的网络访问，提升安全性。
| SWR2310-28GT | SWR2310-18GT | SWR2310-10G | ||
|---|---|---|---|---|
| LAN端口 | Standard | IEEE 802.3 (10BASE-T/100BASE-TX/1000BASE-T) | IEEE 802.3 (10BASE-T/100BASE-TX/1000BASE-T) | IEEE 802.3 (10BASE-T/100BASE-TX/1000BASE-T) |
| 端口数 | 24 | 16 | 8 | |
| 通讯模式 | 自动协商 | 自动协商 | 自动协商 | |
| 接口类型 | RJ-45 | RJ-45 | RJ-45 | |
| 极性 | 自动检测直线/十字或固定在直线上 | 自动检测直线/十字或固定在直线上 | 自动检测直线/十字或固定在直线上 | |
| SFP+ 端口 | 标准 | IEEE 802.3z (1000BASE-SX/ 1000BASE-LX), IEEE 802.3ae (10GBASE-SR/ 10GBASE-LR) | IEEE 802.3z (1000BASE-SX/ 1000BASE-LX), IEEE 802.3ae (10GBASE-SR/ 10GBASE-LR) | - |
| 端口数 | 4 | 2 | - | |
| SFP端口 | 标准 | - | - | IEEE 802.3z (1000BASE-SX/ 1000BASE-LX) |
| 端口数 | - | - | 2 | |
| 调音台端口 | 标准 | RS-232C, USB 2.0 | RS-232C, USB 2.0 | RS-232C, USB 2.0 |
| 接口类型 | RJ-45, USB mini-B（5针） | RJ-45, USB mini-B（5针） | RJ-45, USB mini-B（5针） | |
| 数据传输速度 | 9600 bit/s | 9600 bit/s | 9600 bit/s | |
| microSD卡槽 | 标准 | microSD/microSDHC（不支持microSDXC） | microSD/microSDHC（不支持microSDXC） | microSD/microSDHC（不支持microSDXC） |
| 文件系统 | FAT/FAT32 | FAT/FAT32 | FAT/FAT32 | |
| 指示灯 | POWER、microSD、STACK ID、LAN端口（LINK/ACT、SPEED）、SFP+ 端口（LINK/ACT、SPEED） | POWER、microSD、LAN端口（LINK/ACT、SPEED）、SFP+ 端口（LINK/ACT、SPEED） | POWER、microSD、LAN端口（LINK/ACT、SPEED）、SFP端口（LINK/ACT、SPEED） | |
| MAC地址 | 在设备顶部面板上的产品标签中指示 | 在设备顶部面板上的产品标签中指示 | 在设备顶部面板上的产品标签中指示 | |
| 操作环境 | 环境温度：0–50 °C，环境湿度15–80%（无凝结） | 环境温度：0–50 °C，环境湿度15–80%（无凝结） | 环境温度：0–50 °C，环境湿度15–80%（无凝结） | |
| 存储环境 | 环境温度：-20-60 °C，环境湿度10-90%（无凝结） | 环境温度：-20-60 °C，环境湿度10-90%（无凝结） | 环境温度：-20-60 °C，环境湿度10-90%（无凝结） | |
| 电源电压，频率 | AC100 – 240V, 50/60 Hz | AC100 – 240V, 50/60 Hz | AC100 – 240V, 50/60 Hz | |
| 最大功耗 | 25.2 W | 19.0 W | 11.7 W | |
| 外形尺寸 | W | 440 mm | 330 mm | 220 mm |
| H | 44 mm | 43.5 mm | 40.5 mm | |
| D | 300 mm | 200 mm | 250 mm | |
| 重量 | 3.9 kg | 2.1 kg | 1.7 kg | |
| 附件 | 使用说明书、电源线（3爪）、电源线夹、支脚、19寸机架安装硬件和螺丝 | 使用说明书、电源线（3爪）、电源线夹、支脚、19寸机架安装硬件和螺丝 | 使用说明书、电源线（3爪）、电源线夹、支脚 | |
相关下载
Previous versions
Yamaha LAN Monitor for Win
- Previous versions information
- Yamaha LAN Monitor V1.4.1 for Win
- Yamaha LAN Monitor V1.3.9 for Win
- Yamaha LAN Monitor V1.3.6 for Win
- Yamaha LAN Monitor V1.3.3 for Win
- Yamaha LAN Monitor V1.2.6 for Win
- Yamaha Audio Network Monitor V1.2.0 for Win
- Yamaha Audio Network Monitor V1.1.0 for Win
- Yamaha Audio Network Monitor V1.0.1 for Win
Yamaha LAN Monitor for Mac
产品手册
SWR Series Brochure
产品说明书
其他（工程数据参数等）
SWR2310系列技术数据
在线页面介绍SWR2310系列基本功能和Web GUI的详细信息。
这些页面介绍Dante的基本信息，重点将聚焦以下四个关键词：“高品质”、“简单”、“可扩展”和“安全”。让初学者也能轻松理解Dante。
本指南将聚焦网络设计，而不是单个产品和Dante网络的基本规范。
Yamaha LAN Monitor
软件可以与哪些交换机一起使用？
本软件主要聚焦于SWP2、SWP1和SWR系列，同时支持其他一部分Z6·尊龙凯时交换机、路由器和无线AP，但功能有限。本软件会查找到一部分第三方交换机，但这些交换机不会被控制。
为什么有些Dante设备有2个不同的MAC地址，并在“Connected Devices”列表中注册了2次？
一些支持Dante的设备，如Yamaha CL系列、QL系列和R系列在Yamaha LAN Monitor的Connected Devices列表中注册了两次。这是正常情况，因为这些设备有2个MAC地址：一个用于Dante端口，另一个用于设备管理。
MCP1控制器不出现在“Connected Devices”列表中。
启动Yamaha MTX-MRX Editor软件，或向MCP1发送PING命令，然后按下Yamaha LAN monitor的Connected Devices列表中的Update按钮。MCP1将被发现并显示。
RADIUS服务器功能
什么是RADIUS服务器功能？
RADIUS（远程用户拨号认证服务 ）是用于用户身份验证的网络协议之一。RADIUS身份验证系统由三个元素组成：RADIUS服务器、RADIUS客户端和用户。RADIUS客户端在接收到要访问的用户身份验证请求时，将用户的信息传输到RADIUS服务器。作为对身份验证请求的响应，RADIUS服务器进行身份验证并决定是否允许用户访问。通过使用交换机的RADIUS服务器功能，无需额外的RADIUS服务器就可以使用身份验证功能。
