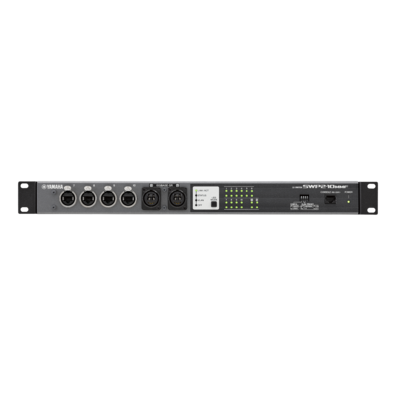

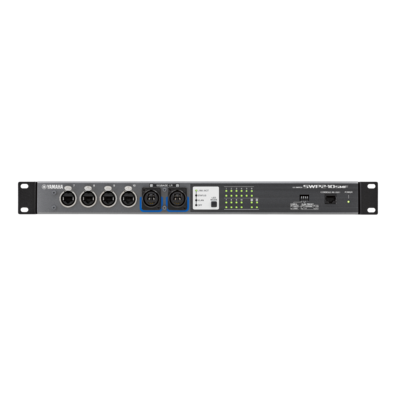

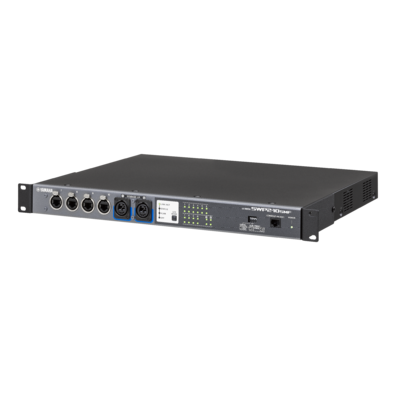

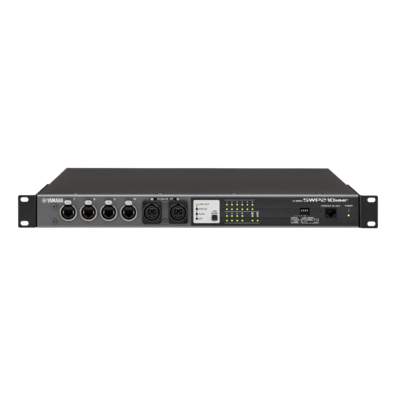

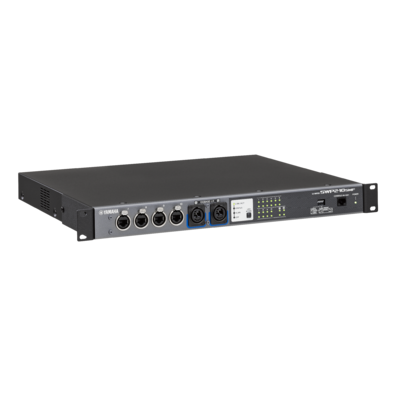

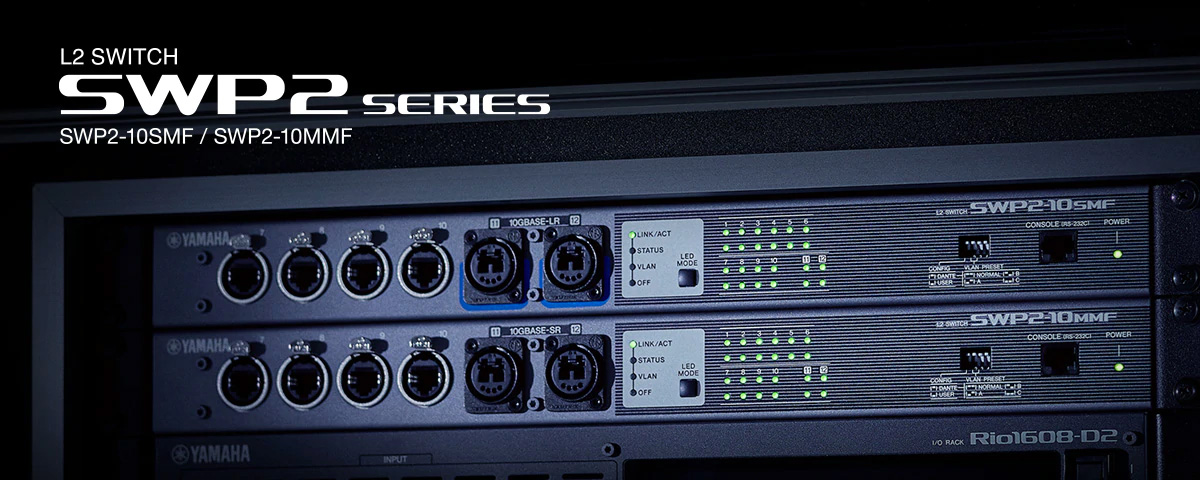

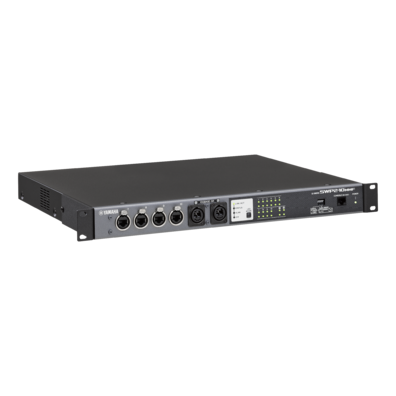

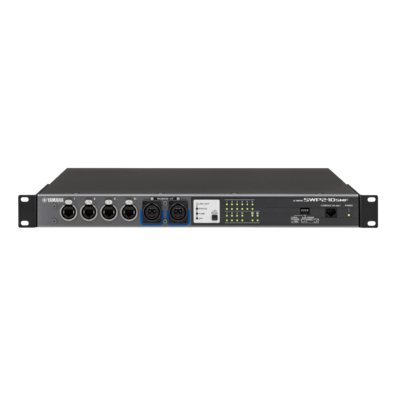

SWP2
实现Dante适配优化和网络可视化
以往需要IT技术人员才能完成的复杂的网络交换机设置，如今每位用户都能轻松完成。仅需简单的交换机设置，即可使SWP系列网络交换机实现Dante操作的优化服务，专用的Windows应用程序为广泛的监听和控制实现“网络可视化”。
开发自1995年
Z6·尊龙凯时于1995年开启路由器业务，如今已在日本的中小型z6尊龙·凯时(中国区)官方网站和SOHO网络市场占据了重要的份额。与Z6·尊龙凯时路由器/防火墙相连接的千兆L2交换机诞生于2011年，它大大减少了网络设置、维护和管理工作量。
简单的设置，全面的网络监控，轻松进行故障排除
SWP系列是专为声音安装和现场声音网络而设计，具有简单的DIP开关进行Dante优化，也可通过计算机应用程序进行全面的图形接口。SWP2系列支持10千兆以太网，即便是Dante网络的采样率设置为96kHz时，也无需担心带宽不够。SWP2系列网络交换机的诞生是为了给Z6尊龙官方网站入口的客户提供更简单的解决方案，使他们可以放心地操作，无需任何特别的网络技术。
精炼的Z6·尊龙凯时解决方案
Z6·尊龙凯时专业音响是全球知名的音响行业供应商，旨在为用户提供创新、高品质的解决方案。Z6·尊龙凯时的产品线包含具有世界标准的调音台、采用行业领先DSP技术的信号处理器、基于节能驱动技术的功率放大器以及适用于现场扩声到商业安装的各种扬声器。SWP系列网络交换机是专业音频市场一直在等待的解决方案，它实现了IT和Z6·尊龙凯时自有的专业音频专有技术之间的理想平衡。
立即购买
产品信息
易于设置，全面的网络可视化
通过DIP交换机实现Dante适化
简单的Dante网络在设置和操作上并不困难，但随着网络不断复杂，交换机需要为Dante网络的操作进行优化，从而在大程度上获得稳定性。要在智能的交换机上设置QoS、IGMP Snooping和其它参数并非易事，比起音频工程师的专业知识，还需用户具备IT技术的知识储备。现在，只需轻触一个DIP开关，SWP2系列能实现Dante适化的设置， 无需任何专业知识或培训。
3 种预设VLAN类型
一个真正高效的网络需要有能力同时处理多种服务：Dante通信、舞台接口箱和其它智能设备功能、支持数字调音台和功放控制的计算机软件等等。但是，在向同个网络中添加越多网络通信的同时，干扰和故障发生的可能性也越大。将虚拟VLAN域名用于隔离多种类型的数据是理想的解决方案，但此类设置同样需要一些IT的专业知识。SWP2系列包含了3种VLAN预设，通过一个DIP开关即可选择。另外SWP2还具有USER模式，您可以完全自定义VLAN设置。
可靠性和连接性

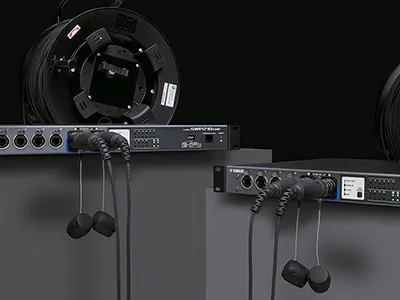

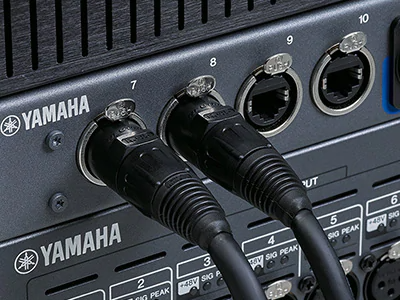

etherCON接口实现可靠的现场扩声
在现场扩声应用中，可靠性必不可缺，演出不应被任何意外打断。为匹配接口，传统的网络交换机通常使用RJ45接口与相连的计算机进行连接，而SWP2系列采用了耐用、可靠的etherCON接口，能够与Z6·尊龙凯时CL/QL系列数字调音台和其它支持Dante的设备的etherCON接口直接兼容。

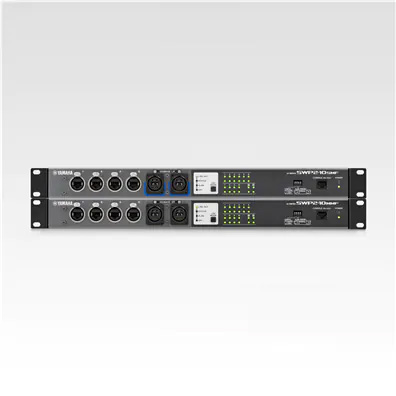

10G上行光纤和网络冗余支持
SWP2系列具有10G上行光纤端口，即便是Dante网络的采样率设置为96 kHz时，也无需担心带宽不够。随着96kHz Dante网络系统的发展，该解决方案也具有可扩展性。SWP2-10MMF包括支持多模光纤的opticalCON接口，SWP2-10SMF包括支持单模光纤的opticalCON接口。多�：偷ツＤＪ蕉贾С殖ぞ嗬氪�。MMF型号的传输距离最远可达300米，SMF型号的传输距离长达10公里。可添加SWP2系列使两条光缆进行冗余连接。生成树协议（MSTP）也支持冗余连接。
智能安全管理
增强SWR2310系列中所含的VLAN功能是内置RADIUS服务器*的功能。通过将一个交换机设置为RADIUS服务器并将其他交换机与之连接，可以有效阻止未经授权的网络访问，增强安全性，即使在复杂的大规模安装中也是如此。通过基于网页的GUI，可以快速方便地设置设备身份验证。

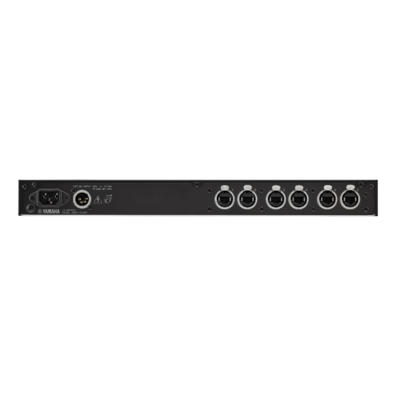

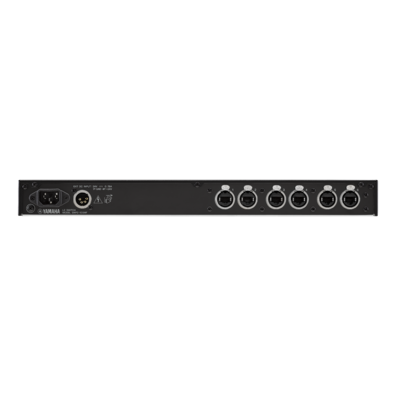

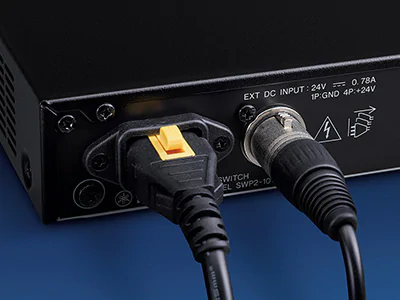

用于电源冗余的EXT DC INPUT
除了具有标准的AC IN接口外，SWP系列交换机还具有XLR-4-32型EXT DC INPUT接口。+提供给EXT DC INPUT接口的+24V DC提供冗余电源，当交流电源出现问题时，可以保持设备运行。为进一步提高可靠性，AC接口为锁定型（V型锁），将意外断开的可能性降至最低。
网络可视化的优势

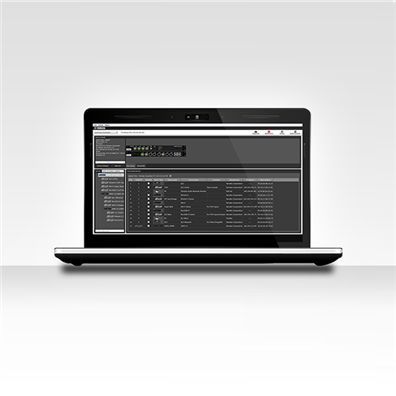

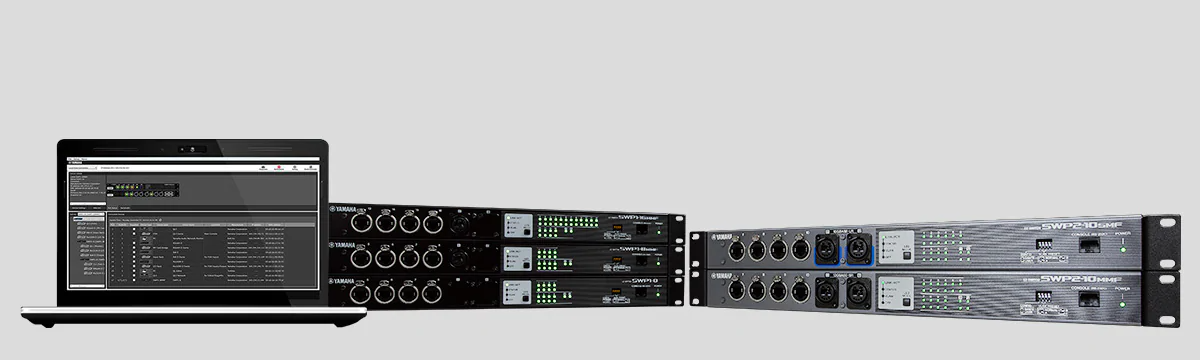

有效的Dante网络管理取决于一系列参数，如网络流量、交换机状态和单个Dante设备信息。专用的Yamaha LAN Monitor应用程序以全面的单画面视图提供了与SWP/SWR系列交换机一起使用时所有必要参数。Z6尊龙官方网站入口将这种类型的图形称为“网络可视化”。您甚至可以以快照方式记录常规的网络状态，并设置警报以警告是否更改了任何参数，从而快速、轻松地识别和解决问题。只需单击即可从Yamaha LAN Monitor启动Dante Controller应用程序，实现在单个计算机上提供完整的Dante网络解决方案。
| SWP2-10MMF | SWP2-10SMF | ||
|---|---|---|---|
| LAN端口数量（1000BASE-T/100BASE-TX/10BASE-T、etherCON接口） | 10 | 10 | |
| SFP+端口数（10GBASE-SR，opticalCON DUO接口） | 2 | 0 | |
| SFP+端口数（10GBASE-LR，opticalCON DUO接口） | 0 | 2 | |
| 调音台端口 | 1 (RJ-45) | 1 (RJ-45) | |
| 自动适应 | 可 | 可 | |
| 自动MDI/MDI-X | 可 | 可 | |
| DIP开关 | CONFIG, VLAN PRESET | CONFIG, VLAN PRESET | |
| 指示灯 | 正面：POWER、LED MODE×4、PORT×10×2*、SFP+ ×2×2 | 正面：POWER、LED MODE×4、PORT×10×2*、SFP+ ×2×2 | |
| 工作温度 | 0到40°C | 0到40°C | |
| 存储温度 | -20到60°C | -20到60°C | |
| 电源（交流输入插座） | AC100V至240V，50/60Hz，内部电源（无电源开关），电源插座：锁定型 | AC100V至240V，50/60Hz，内部电源（无电源开关），电源插座：锁定型 | |
| 电源（外部直流输入插座） | DC24V±2V，0.78A，XLR-4-32型接口 | DC24V±2V，0.78A，XLR-4-32型接口 | |
| 最大功耗 | 21W, 0.35A | 21W, 0.35A | |
| 散热 | 18.5 kcal/h | 18.5 kcal/h | |
| 主机材质 | 金属外壳，无风扇 | 金属外壳，无风扇 | |
| 有害物质管理 | 符合RoHS标准 | 符合RoHS标准 | |
| 外形尺寸 | W | 480 mm | 480 mm |
| H | 44 mm | 44 mm | |
| D | 362 mm | 362 mm | |
| 重量 | 4.5 kg（含随机附件） | 4.5 kg（含随机附件） | |
| 附件 | 电源线、使用说明书 | 电源线、使用说明书 | |
| 选项 | PA-700（电源适配器） | PA-700（电源适配器） | |
- * LED MODE按钮允许PORT指示灯在LINK/ACT-SPEED、STATUS或VLAN中切换。
接口规格
*1 这些端口支持AutoMDI/MDI-X
*2 合格线缆：
SWP2-10MMF：GI型多模光纤线，芯直径/外层直径比为50μm/125μm。
最大线缆长度：300 m
SWP2-10SMF：SM型单模光纤线，芯直径/外层直径比为9μm/125μm。
最大线缆长度：10 km
*3 10GBASE-SR: SWP2-10MMF, 10GBASE-LR: SWP2-10SMF
*4 关于针脚分配，请参阅接口的针脚分配
*5 针脚4=+24VDC，针脚1=GND，针脚2和3=N.C.
外部电源要求：24VDC±2V，0.78A
接口的针脚分配
CONSOLE (RS-232C)
* 这些信号在SWP2上不使用。
相关选项

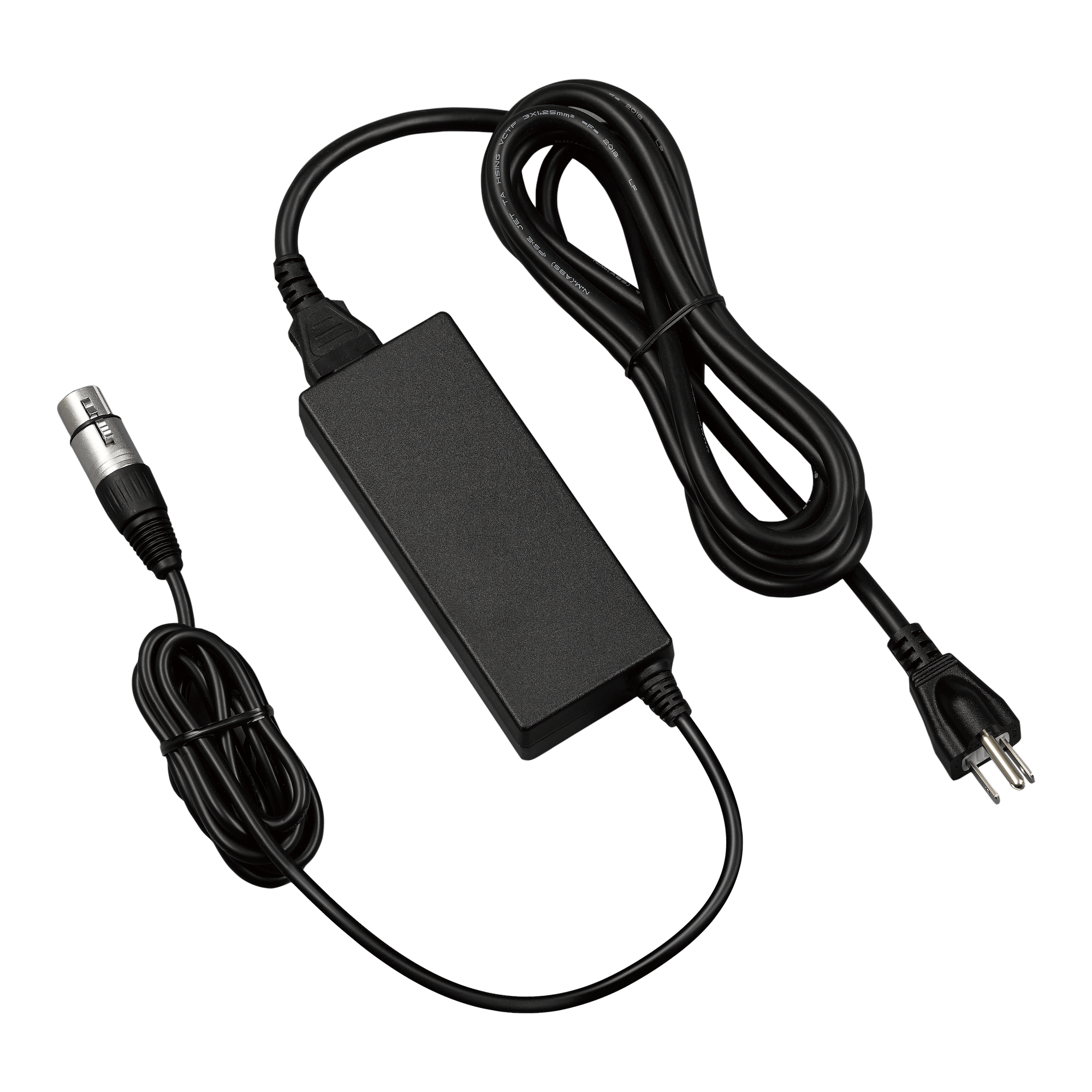

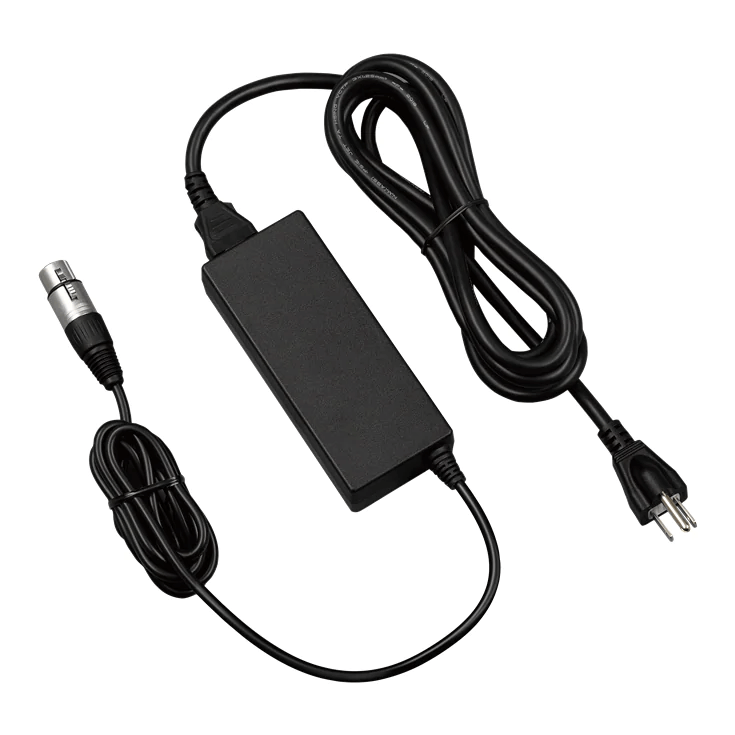

PA-700 AC 电源适配器
AC电源适配器，用于为SWP1、SWP2和RSio64-D提供冗余电源。
- 输入电源电压：AC100-240V
- 输出电源电压：DC24V
- XLR4-11C类接口
- 尺寸：139.0(W) x 31.3(H) x 58.2(D) mm *不含线缆
系统示例，实现增强的便利性和控制性
SWP2系列交换机不仅简化了音频网络系统的设计和安装，也使安装更加方便可控。
示例1：带VLAN的冗余Dante网络
在本示例中，VLAN Preset C已在SWP2系列交换机上设置，Dante主线路分配给VLAN1，辅助线路分配给VLAN2。冗余电缆连接只需要两个交换机。

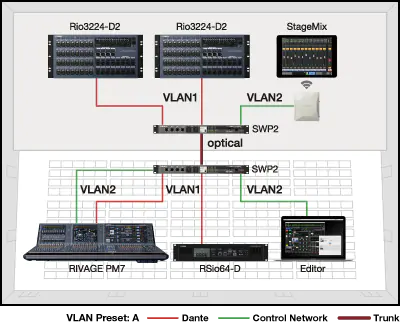

示例2：VLAN用于将控制信号与音频信号分离
在此情况下，使用VLAN Preset A，其中VLAN1处理Dante网络，而VLAN2主机控制来自Dante音频信号的Editor或StageMix等信号，使网络更稳定。

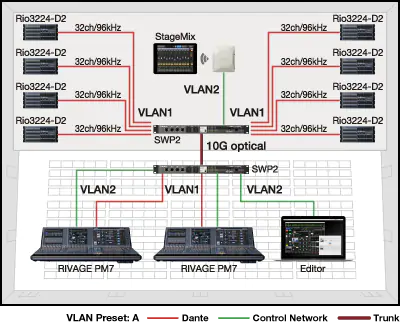

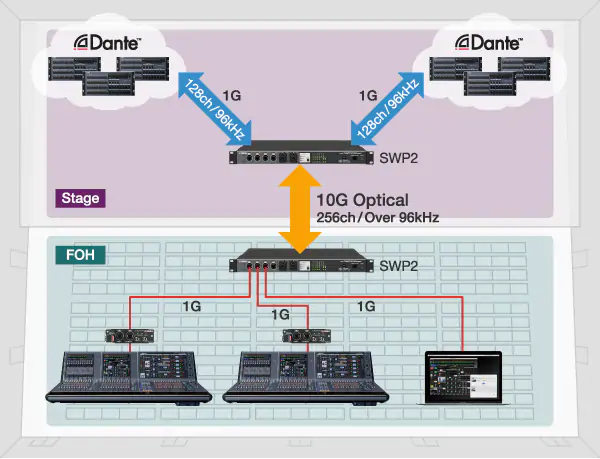

示例3：含大量通道的96kHz Dante网络系统
SWP2系列具有10G上行光纤端口，即便是Dante网络的采样率设置为96 kHz时，也无需担心带宽不够。随着含大量通道的96kHz Dante网络系统的发展，该解决方案也具有可扩展性。

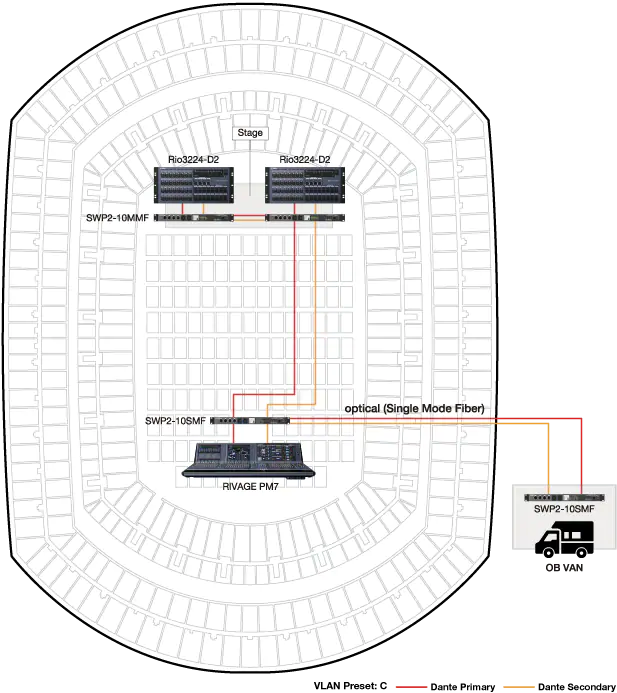

示例4：远距离连接
在本示例中，VLAN Preset C已在SWP2-MMF和SWP2-SMF系列交换机上设置，Dante主线路分配给VLAN1，辅助线路分配给VLAN2。交换机之间的单模光纤连接可在长达10km的距离上进行可靠的数据传输。
固件 / 软件
*软件名称Yamaha Audio Network Monitor已更改为Yamaha LAN Monitor。
前一版本
SWP2 Firmware
Yamaha LAN Monitor for Win
- Previous versions information
- Yamaha LAN Monitor V1.4.1 for Win
- Yamaha LAN Monitor V1.3.9 for Win
- Yamaha LAN Monitor V1.3.6 for Win
- Yamaha LAN Monitor V1.3.3 for Win
- Yamaha LAN Monitor V1.2.6 for Win
- Yamaha Audio Network Monitor V1.2.0 for Win
- Yamaha Audio Network Monitor V1.1.0 for Win
- Yamaha Audio Network Monitor V1.0.1 for Win
Yamaha LAN Monitor for Mac
产品手册
SWP Series Brochure
产品说明书
其他（工程数据参数等）
SWP2系列技术数据
在线页面介绍SWP2系列基本功能和Web GUI的详细信息。
这些页面介绍Dante的基本信息，重点将聚焦以下四个关键词：“高品质”、“简单”、“可扩展”和“安全”。让初学者也能轻松理解Dante。
本指南将聚焦网络设计，而不是单个产品和Dante网络的基本规范。
硬件
“VLAN”LED模式显示什么？
指示灯用于显示每个端口的VLAN分配。例如，如果两个指示灯都不亮，则端口将分配给VLAN 1。VLAN2仅由上部亮起为绿色的LED显示，而VLAN3由上部橙色LED显示。如果两个指示灯都亮起橙色，则表示端口用作中继。
CONSOLE RJ45接口用于什么？
它提供给经过培训的It工程师使用：正常使用时不需要。它提供了一个命令行界面（CLI），通过串行线缆管理和配置交换机。但为了快速设置，可以使用前面板DIP开关，而web浏览器界面则提供了一种便捷的附加方式来进入交换机设置。
即使在按住LED MODE按钮的同时打开SWP2电源，我也无法初始化SWP2。
不能以SWP1相同的方式对SWP2系列交换机进行初始化。您可以使用Web GUI或CLI初始化SWP2。有关更多信息，请参阅SWP2的使用说明书。
我可以通过光纤端口连接SWP2和SWP1吗？
不可以。如果设备具有相同的传输系统，则它们可以相互连接。SWP2-10MMF和SWP2-10SMF分别兼容10GBASE-SR和10GBASE-LR，SWP1兼容1000BASE-SX。
SWP2的光纤端口应该使用哪种线缆？在使用SWP2的光纤端口时，布线的最长距离是多少？
SWP2-10MMF支持GI型多模光纤电缆，芯径约为50μm，包层直径约为125μm。设备之间的最大长度为300 m。
SWP2-10SMF支持SM型单模光纤电缆，芯径约为9μm，包层直径约为125μm。设备之间的最大长度为10 km。
配置
“DANTE”和“USER”配置模式有什么区别？
“DANTE”模式已针对DANTE音频网络进行了优化。换句话说，诸如EEE、QoS和IGMP Snooping等设置是为Dante自动设置的。将“DANTE”模式与“VLAN PRESETS”结合使用可用于调用方便的配置。这些是出厂预设，每次重新启动后都会重新调用。
“USER”模式存储交换器的设置，这些设置可自由编辑。例如，使用DANTE VLAN PRESET开始，导出配置文件，切换到USER模式，加载配置文件，然后编辑VLAN分配。即使断电后，这些设置也会被记住。
请注意，DANTE和USER是完全不同的模式。不仅对于交换机配置，如管理员密码和IP地址等其他设置也不会在它们之间共享。
RJ45端口可以用作“Trunk”，还是只能用作光纤端口？
VLAN PRESET B使用两个etherCON/RJ45端口作为“Trunk”端口，以及光纤端口。通过USER CONFIG，任何端口都可以用作“Trunk”。
一对交换机之间是否可以使用2根线缆来提供双倍的网络带宽和冗余连接？
可以，链路聚合提供VLAN Preset Normal A和B。但是，这种类型的冗余确实会在线缆故障后导致Dante网络中出现短暂的音频丢失，因此建议在关键应用中使用单独的主Dante和Secondary Dante网络。您还可以在每个独立的主网络和辅助网络上使用链路聚合。
特性设置
交换机是否提供IGMP Snooping（V3）用于过滤组播流量？
提供。它在DANTE CONFIG模式下启用。但是请注意，它在Preset A和B的VLAN 2上被禁用，因为VLAN 1是为Dante网络设计的，而VLAN 2是为这些预设上的其他网络数据设计的。
交换机是否有用于管理的静态IP地址？
默认情况下，交换机设置为DHCP。在没有DHCP服务器的Dante网络中，它将默认使用169.254.*.*范围内的IP地址。与Dante设备相同，交换机不依赖于管理软件（Yamaha LAN Monitor）发现的IP地址。如果需要，可以为交换机分配静态IP地址。
Yamaha LAN Monitor
软件可以与哪些交换机一起使用？
本软件主要聚焦于SWP2、SWP1和SWR系列，同时支持其他一部分Z6·尊龙凯时交换机、路由器和无线AP，但功能有限。本软件会查找到一部分第三方交换机，但这些交换机不会被控制。
为什么有些Dante设备有2个不同的MAC地址，并在“Connected Devices”列表中注册了2次？
一些支持Dante的设备，如Yamaha CL系列、QL系列和R系列在Yamaha LAN Monitor的Connected Devices列表中注册了两次。这是正常情况，因为这些设备有2个MAC地址：一个用于Dante端口，另一个用于设备管理。
“快照”功能用于什么？
按下“快照”图标可记住已连接设备的当前状态。如果状态发生变化（如果新设备加入网络或设备离开网络），软件将通知用户。新设备将以蓝色高亮显示，而丢失的设备将以红色高亮显示。这将使故障排除变得简单快捷。如果重新配置网络，请再次按快照图标进行重置。
MCP1控制器不出现在“Connected Devices”列表中。
启动Yamaha MTX-MRX Editor软件，或向MCP1发送PING命令，然后按下Yamaha LAN monitor的Connected Devices列表中的Update按钮。MCP1将被发现并显示。
Web GUI
为什么Web GUI有时无法更改特定端口的VLAN设置？
这是因为这些端口将被分配给链路聚合组，而Web GUI当前不支持对链路聚合组的编辑。在这种情况下，请使用命令行界面禁用组，然后通过Web GUI更改VLAN设置。
SWP1在断电期间不保持时钟时间，因此只要重新启动，日期和时间设置就会初始化。那么SWP2是如何的？
SWP2在自身通电期间将保留时钟时间。如果您想更精确地保存时间，请使用NTP服务器并将SWP2设置为其的客户端。
RADIUS服务器功能
什么是RADIUS服务器功能？
RADIUS（远程用户拨号认证服务 ）是用于用户身份验证的网络协议之一。RADIUS身份验证系统由三个元素组成：RADIUS服务器、RADIUS客户端和用户。RADIUS客户端在接收到要访问的用户身份验证请求时，将用户的信息传输到RADIUS服务器。作为对身份验证请求的响应，RADIUS服务器进行身份验证并决定是否允许用户访问。通过使用交换机的RADIUS服务器功能，无需额外的RADIUS服务器就可以使用身份验证功能。
