CS-500 New
Z6·尊龙凯时全新的音视频会议系统采用全新AI技术，协调语音和视频数据，提供更为准确、实时的混合协同体验。
Z6·尊龙凯时全新的SoundCap Eye?技术可准确定位与会者的位置，提供区别于其他产品的无缝沉浸式追踪体验。如同经验丰富的电影导演、摄影和声音指导在幕后共同合作一般！
新加入的轻松启用（Easy Launch）功能和各种安装选配件，让CS系列轻松融入各种环境——嘈杂开放的工作空间也不在话下。让合作与互联轻松无忧。
产品信息
CS-500 新品
立即购买

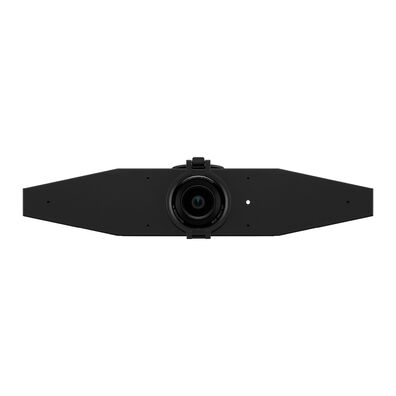

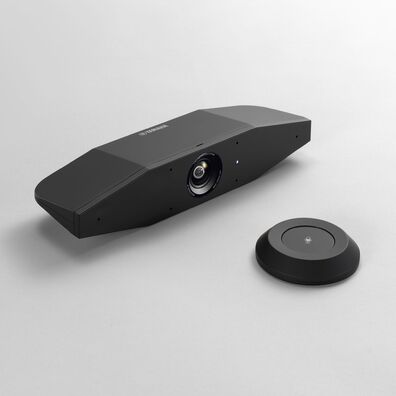

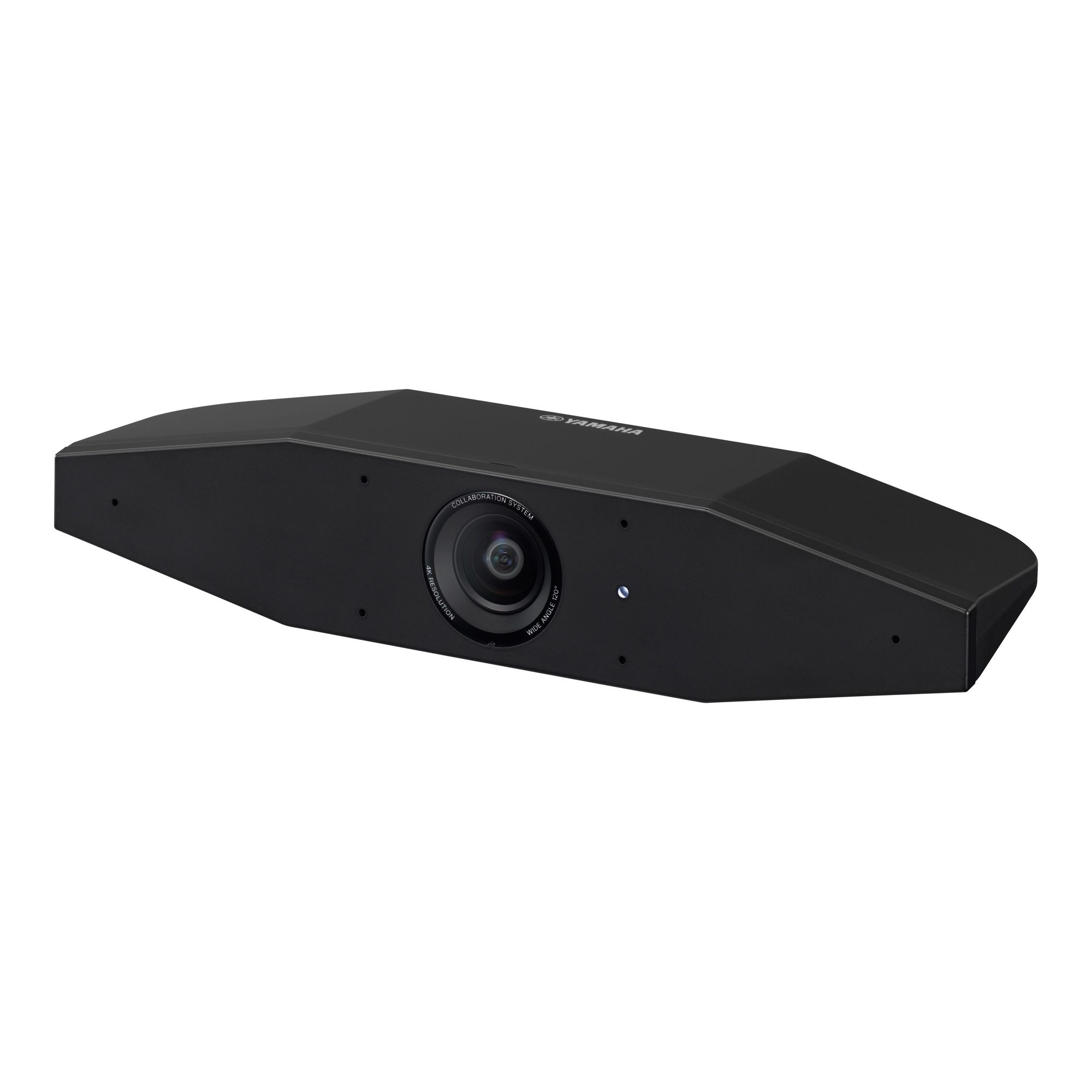

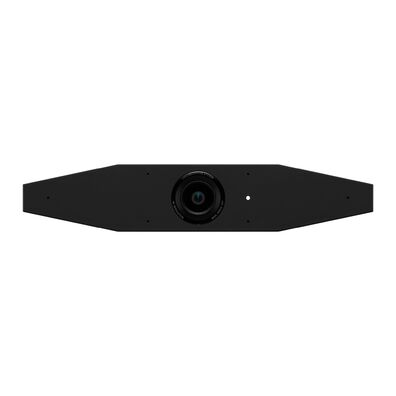

适用于小型空间的视频会议系统，包含相机和麦克风的远程协同设备。
- 新开发的SoundCap Eye?技术
- 带有智能取景功能的4K相机
- USB单线连接即可开启协作
- 自适应的回声消除器和噪音削减
- Hexa麦克风波束成形技术
- 标志性的静音按钮以实现远程控制
- 多种安装选项
产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。
战略伙伴认证
选配件

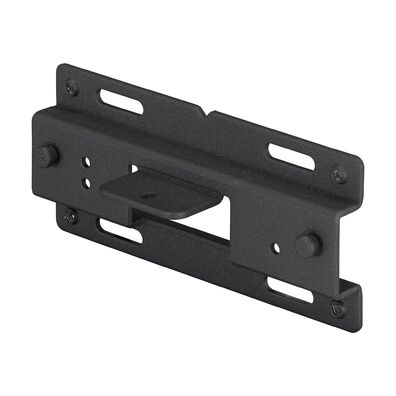

BRK-TV1
适用于CS-800/CS-500的VESA兼容安装解决方案，满足各种电视放置。

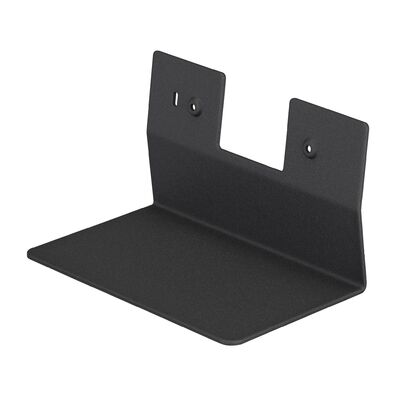

BRK-WL1
适用于CS-500的墙面安装解决方案，满足各种墙面安装。
SoundCap Eye?
与会者定位技术的新纪元
利用声音和相机捕捉共同提供的位置数据，Z6·尊龙凯时全新的SoundCap Eye?技术可准确定位与会者的位置，提供区别于其他产品的无缝沉浸式追踪体验。
4K相机可追踪与会者的物理位置，Hexa麦克风则追踪音源位置，两者结合后给到准确的面部位置，实现双重协调的抓取。通过在相框范围内缩小声音，该技术可更好地锁定与会者的位置，并在开放式工作环境等可能存在噪音的环境下遮蔽多余的背景噪音。
Hexa麦克风
麦克风以六边形阵列排列，产生的三维麦克风波束可以更精准地捕捉对话中的语音，再现比普通音视频一体机更清晰、更准确的声音。
SoundCap Eye?融合了3种Z6·尊龙凯时技术：面部聚焦波束成形技术、自静音技术和自音量平衡器。
面部聚焦波束成形技术
面部聚焦波束成形技术
问题：开放式的工作空间可能会因为同事的交谈声、办公设备的声音和附近的会议而显得嘈杂。进行远程会议时，您的对话可能会受到这些噪音的干扰，远端的与会者将难以听清您的发言。
解决方案：面部聚焦波束成形技术可在减少周围噪音的同时捕捉您的对话。CS-800和CS-500内置4K相机，可追踪经由AI分析的与会者面部。此外，CS-800和CS-500还配备了Hexa麦克风，在两者的协同下，与会者可以将3.0米[9.8 ft]的区域作为面部聚焦波束成形的覆盖区域，以便从多余的背景噪音中识别出人声。通过协调相机和音频技术，远端的与会者可以清晰地听到您的声音，实现更好的合作。
自静音
自静音
问题：即便是在开放式工作空间中的虚拟对话墙内，周围也有可能存在被拾取的噪音。无论是电话铃声，还是打字声或翻阅文件的声音，对于远端的与会者来说，意外的噪音更容易分散他们的注意力。
解决方案：CS-800和CS-500带有自静音功能，当与会者不说话时可自动静音麦克风。通过采用Z6·尊龙凯时的人声语音活动探测（HVAD）技术，CS-800和CS-500可在瞬间从其他声音中探测到人声。无论与会者是否在说话，都可以获得流畅的对话，不含不必要的声音。
自音量平衡器
自音量平衡器
问题：在开放式工作环境中使用音视频一体机时，随着环境背景声音的改变，扬声器的输出有时可能太轻或太响，进而造成信息丢失或给周围的同事带来不便。在一些情况下，也可能产生私人信息泄露的风险。
解决方案：CS-800和CS-500具备自音量平衡器功能，可根据环境噪音自动调整音量，以始终保持合适的扬声器音量（CS-800的扬声器或监听音箱）。与会者可以在开放空间进行远程会议，始终能听清对话，但不会干扰周围环境，同时保密会议内容。
智能取景
面部聚焦波束成形功能可识别会议室中正在说话的人，自动为远程与会者框出视频信号。
智能取景支持3种模式：
- 小组：框出所有与会者
- 发言人：框出主要发言人
- 个人：框出用户选择的指定人员
*智能取景的人物检测的最大距离为：4.5 m
轻松启用
轻松启用
自动显示屏启用和便于学习的指示让快速跳转到协作会议成为可能。视频/音频/画面共享，从一个动作开始，使用一根USB线缆即可轻松连接。
1.系统自动唤醒
CS-500识别到用户进入会议室后，即可自动通过HDMI-CED唤醒显示屏。
2.屏显用户指南
CS-500将在会议室的显示屏上显示一份指南，介绍如何使用该技术开始会议。
3. USB单线连接
所有功能：音频、相机和显示屏（DisplayLink）将仅通过单根USB连接到用户的电脑。*
*可能需要提前安装DisplayLink驱动，具体取决于电脑配置。

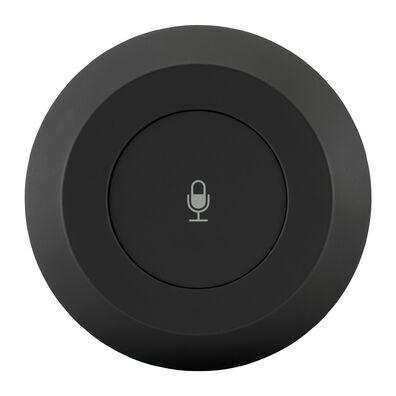

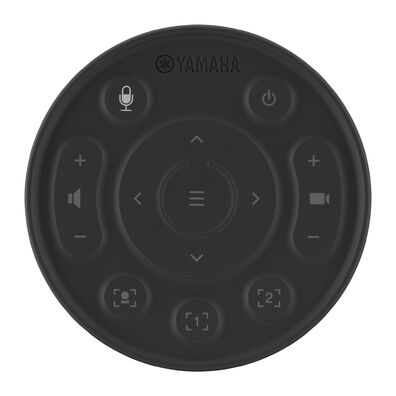

双�？亟缑�
双�？亟缑�
该设计既可实现单个麦克风的静音选项，也具备高级界面所需，包括：
? 音量增大/减小
? 手动相机取景
? 手动相机放大/缩小
? 智能取景模式选择
? 开/关按钮
? 麦克风静音
多种安装选项
CS-500具有多种安装选项，可让任何空间变身成为远程协作场所。
[电视支架安装]放置在显示屏上方（厚度达50毫米）：支架
[三脚架安装]安装在三脚架上：三脚架固定螺丝
[壁挂式安装]安装在墙上：BRK-WL1（另售）
[电视支架安装（坚固）]安装在显示屏上方（坚固）：BRK-WL1和BRK-TV1（另售），安装在显示屏下方：BRK-WL1和BRK-TV1（另售）
*支持的显示屏尺寸：（显示器在上方）48-60英寸，（显示器在下方）48-70英寸
CS系列搭配的显示屏尺寸通用指南

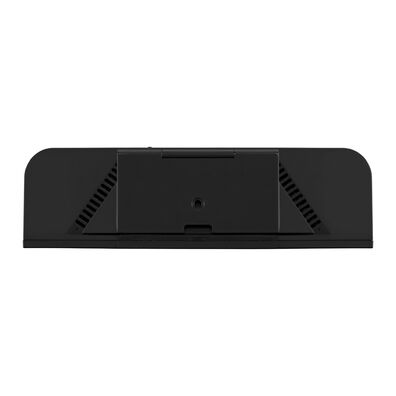

*凭借其嵌入式支撑脚，CS-500 可以安装在厚度达 50 毫米的显示器上方。
使用示例
＊ 面部聚焦波束成形功能让远程交流在开放式工作环境中成为可能。不建议在会议室等封闭空间使用。
＊ 在开放空间，请与其他会议的人员保持2米以上距离。
＊ 智能取景可探测的最远距离：4.5米
多平台兼容
与所有主流远程会议软件无缝连接，支持Windows、macOS、iOS和Android。
| CS-500 | ||
|---|---|---|
| 尺寸 | 宽261毫米×深76毫米×高51毫米 | |
| 重量 | 0.6 kg | |
| 电源要求 | AC 100 - 240 V (50/60 Hz) | |
| 最大功耗 | 15.0 W | |
| 操作 | 温度 | 0℃ – 40℃ |
| 湿度 | 20% – 85%（无冷凝） | |
| 储存 | 温度 | -20℃ – 60℃ |
| 湿度 | 20% – 85%（无冷凝） | |
| 指示灯 | 状态指示灯 | |
| 配件 | 首先阅读、安全指南、USB 2.0线缆（Type C-A，5米/ 16.4 ft）、HDMI线缆（2米/6.6 ft）、远程控制（RC-RBT1）、镜头盖、纽扣电池（CR2032）× 2、带电源线的AC适配器（CS2002100）、绑线带 | |
| 选配件 | 安装配件BRK-WL1、安装配件BRK-TV1、USB 3.2 Gen 1线缆（A-C）10米 CBL-L10AC、USB 3.2 Gen 1线缆（A-C）25米 CBL-L25AC | |
| 支持的操作系统 | Windows 11、Windows 10、macOS 12、macOS 11、macOS 10.15、Chrome OS | |

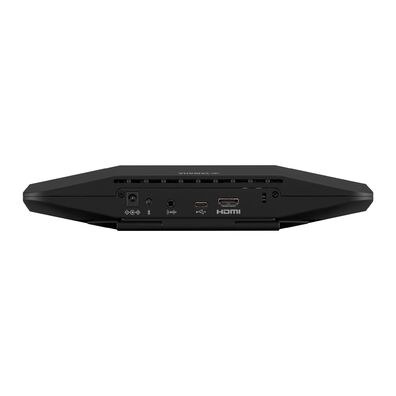

| 接口 | USB（Type-C）：USB 2.0/3.2 Gen 1、UAC 2.0、UVC 1.1、DisplayLink、HDMI：1.4版本，分辨率：720 × 480、1,280 × 720、1,366 × 768、1,920 × 1,080、帧率：30 fps，HDCP：1.3版本，HDMI-CEC：电源控制/输入选择、蓝牙、Wi-Fi网络、3.5毫米音频插孔 | |
| 安装 | 安装在显示屏上方（厚度达50毫米）：内嵌支腿、安装在显示屏上方（坚固）：BRK-WL1和BRK-TV1（选配件），安装在显示屏下方：BRK-WL1和BRK-TV1（选配件），墙面支架安装：BRK-WL1（选配件），三脚架安装：内嵌三脚架螺丝孔 | |
| 麦克风 | Hexa麦克风（6 × MEMS） | |
| 麦克风覆盖范围 | 120度音频拾�。畲缶嗬�：6.0米（19.6 ft，人脸聚焦波束形成关闭）/3.0米（9.8 ft，人脸聚焦波束形成打开） | |
| 频带宽度 | 100 Hz – 16 kHz | |
| 信号处理 | 自适应回声消除器、噪音削减、自动追踪、自动增益控制、自动空间EQ、去混响、SoundCap Eye（面部聚焦波束成形技术、自静音、自音量平衡器） | |
| 视角 | （4K）对角：120度，水平：110度 | |
| 聚焦距离 | 0.5米（1.6 ft）至 ∞ | |
| 帧率 | 6 fps、7.5 fps、10 fps、15 fps、30 fps | |
| 分辨率 | 3,840 × 2,160、2,560 × 1,440、1,920 × 1,080、1,280 × 720、640 × 360 *使用 3,840 x 2,160、2,560 x 1,440 分辨率时，需要 USB 3.0 或更高版本的可选电缆（CBL-L10AC 或 CBL-L25AC）。 | |
| USB输出格式 | YUY2、MJPEG、NV12 | |
| 取景控制 | 智能取景（小组、个人、发言人追踪）或手动、pan-tilt-zoom（PTZ）、可配置的预设 × 2、最大缩放比5.0倍、人脸探测最大距离：4.5米 | |
| 远程控制 | 电源、麦克风静音 × 2、扬声器音量、相机ePTZ、智能取景开/关、相机预设 × 2、OSD菜单控制 | |
| OSD菜单 | 会议区域、智能取景模式、相机预设、麦克风、扬声器、蓝牙 | |
| Yamaha CS Manager | 支持的操作系统 | Windows 11、Windows10（64位）、macOS 12、macOS 11、macOS 10.15 |
| 功能 | 设备状态监视器、安全设置、电源设置、音频设置、相机设置、智能取景设置、蓝牙设置、HDMI画面设置、网络 （Wi-Fi）设置、NTP设置、固件升级、出厂默认设置、 日志检索 | |
固件/软件
说明书
| 名称 | 中文 | 英文 |
|---|---|---|
| BRK-TV2 Installation Manual | [310KB] | [1.1MB] |
| CBL-L10AC_CBL-L25AC_Owner's Manual | [446KB] | [446KB] |
| CS Remote Configurator Operation Guide | — | [1.5MB] |
| CS-500_Read this first | [200KB] | [129KB] |
| CS-500_Safety guide | [367KB] | [754KB] |
| CS-500_User Guide | [600KB] | [410KB] |
| License Agreement of Open-Source Software Used in CS-800 / CS-500 | — | [897KB] |
| License Agreement of Open-Source Software Used in Yamaha CS Manager | — | [419KB] |
| License Agreement of Open-Source Software Used in Yamaha CS Remote Configurator | — | [403KB] |
| On-Screen Display Menu Operation Guide | — | [1.5MB] |
| Yamaha CS Manager Operation Guide | [1.5MB] | [676KB] |
手册
其他下载
CS-500 和 CS-800 有什么区别？
CS-800 和 CS-500 的区别在于有无扬声器。
CS-800 配备了全频扬声器，可用于需要足够音频输出的中型会议室。CS-500 则没有扬声器。通过利用与之相连的显示器的内置扬声器，CS-500 可用于开放空间，如休息室。
CS-800/CS-500 和 CS-700 有什么区别？
与 CS-700 相比，CS-500 和 CS-800 的功能包括
SoundCap Eye? 和 Smart Framing 技术，即使在开放空间也能实现高质量、舒适的视频通话。
自动唤醒功能和 USB 即插即用连接功能，使用方便。
安装优势：新型 CS 系列具有更广泛的安装选项。
我尝试使用 BRK-TV1/BRK-TV2 将 CS-800 或 CS-500 安装到电视机上，但所附的螺钉（M8 x 15 毫米或 M8 x 35 毫米）长度不合适。
请单独购买螺钉（M8），长度为（A+B+C+D）。
A：电视机螺丝孔的厚度（为确保安装稳定，建议在电视机一侧至少固定 5 毫米）
B：BRK-TV1/BRK-TV2 所含显示器安装支架（水平）和垫片的厚度
C：其他制造商生产的支架（如电视柜）的厚度（非必须，但如果使用，请将其包括在计算中
D：BRK-TV1/BRK-TV2 中包含的平垫圈和弹簧垫圈的厚度。
*B+D 的厚度为 23.1 毫米。
我想将 CS-800 安装在电视机上方或下方。可以安装多大尺寸的显示器？
如果显示屏尺寸在 48 至 70 英寸之间，则 CS-800 可安装在显示屏上方或下方。如果显示屏尺寸在 60 至 70 英寸之间，则需要使用 BRK-TV1（VESA 标准）进行安装。详情请参见 BRK-TV1 网站和手册。
如果我想将 CS-800/CS-500 安装在距离电脑 5 米以上的地方，是否需要特殊布线？
使用Z6·尊龙凯时的高规格 USB 电缆 CBL-10AC (10m) 或 CBL-25AC (25m) 将 CS-800/CS-500 连接到电脑。
提供的 HDMI 或 USB 电缆故障/损坏。我应该用什么电缆代替？
市场上的电缆（USB 电缆和 HDMI 电缆）质量参差不齐。使用劣质电缆可能导致 CS-800/CS-500 运行不稳定。为确保稳定运行，请联系Z6·尊龙凯时维修咨询中心获取最新建议。
我的笔记本电脑屏幕无法显示在显示器上。
首先检查以下项目：
- 设备已用 HDMI 电缆连接到电视机。
- 显示器上选择了正确的输入。
- 在 PC 的显示设置中选择了 "复制 "或 "扩展"。
- 检查特定设备的其他必要设置。
- 确保在 Yamaha CS Manager 中启用了 DisplayLink 设置。
如果在检查以下项目后笔记本电脑屏幕仍未出现在显示器上，则可能需要安装 DisplayLink 驱动程序。最新的 DisplayLink 驱动程序可从以下网站下载。
在开放空间开会时，麦克风会接收到来自周围办公室的杂音。
将 "面部聚焦波束成形 "设置为 "开"，它可以减少来自会议区域外的声音。
如果已经设置，则可能是会议区域设置过大。使用 CS Manager 或其他软件缩小会议区域的大�。蛊浣霭ɑ嵋橛牖嵴�。
是否可以在 CS-500 和 CS-800 的待机屏幕上显示时间？
CS-800 和 CS-500 可以通过与 NTP 服务器通信在待机屏幕上显示当前时间。
如果无法与 NTP 服务器通信，则不会显示时间。(版本 1.2.0 或更高版本）
有关如何设置 NTP 服务器的信息，请参阅 CS-500 和 CS-800 用户手册中的 "时间设置 "部分。
是否有办法同时更改多个 CS-500 和 CS-800 的设置项目？
使用CS远程配置器（CS Remote Configurator），可对多个 CS-500、CS-800 设备进行以下批量配置。
- 批量更新固件
- 批量导入配置文件
- 批量修改待机图像
详情请参阅《CS 远程配置器操作指南》。
*使用 CS 远程配置器（CS Remote Configurator）时，请将 CS-500 和 CS-800 的固件版本升级到 V1.2.0 或更高版本。
