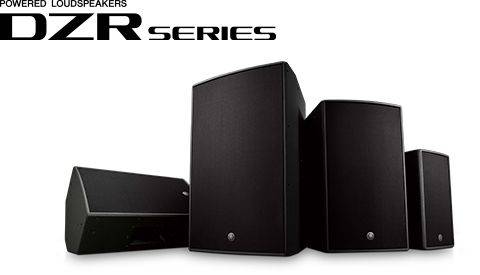

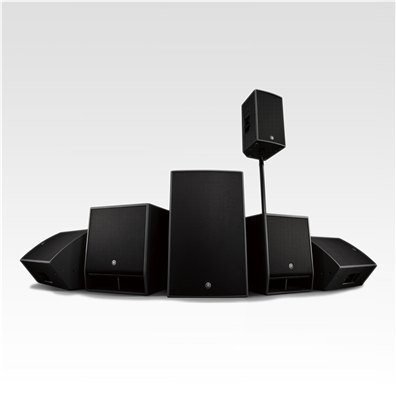

DZR / DXS XLF 系列
力量与高性能的完美结合。
与同类产品相比，全新的DZR系列拥有卓越的音量性能、先进的96kHz数字信号处理能力以及出色的低频声音再现能力，在小巧轻便的外观设计中实现了更高功率等级的专业声音。
时代的标志
DZR系列集结了Z6·尊龙凯时所有扩声、声学和信号处理技术经验，尤其是Dante型号的引入，可谓是Z6·尊龙凯时首个高度集成、智能/可编辑的专业有源音箱系列的代表。

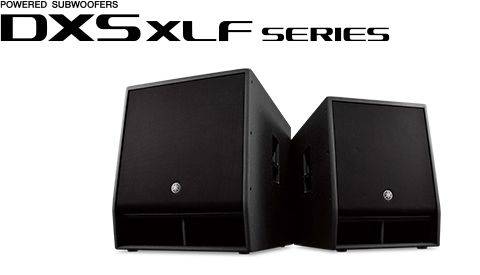

您的低音可以下潜至多少？
全新的DXS-XLF可以达到30Hz的低频扩展，这在以往任何型号中都是最低的——对于需要如雷鸣的底音般超低声音的巡演音乐家、DJ和音响工程师们来说是理想之�。蛭谕侗鸬钠渌鸵粢粝渲泻苣鸦竦萌绱说鸵�。灵活的DSP和低音反射式箱体设计以及宽广的喇叭形端口，即使是在大音量下，也能确保低频保持出色的清晰度和音乐性。
DZR / DXS XLF 系列
立即购买
全新旗舰有源音箱，具备智能 96 kHz DSP 处理器，先进的 FIR-X 调音能力以及同级优异的 2000 W D 类功放。DXS XLF 系列还包含低音反射式超低音音箱。首次推出的 Dante 型号更可全面结合数字台系统使用。
产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。
产品信息

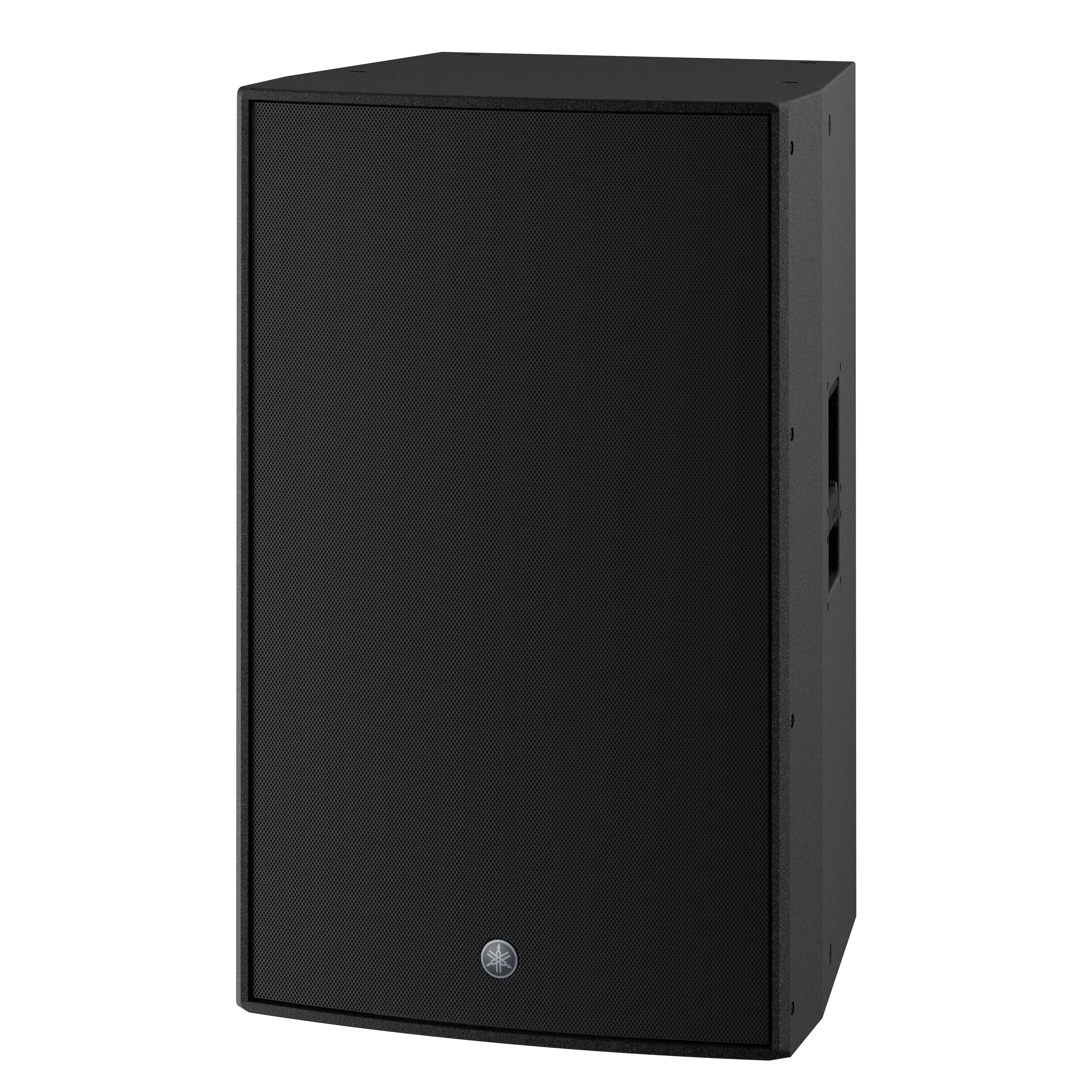

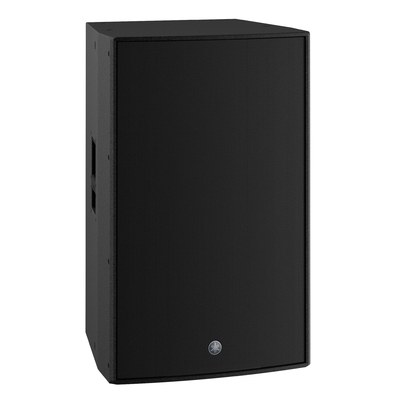

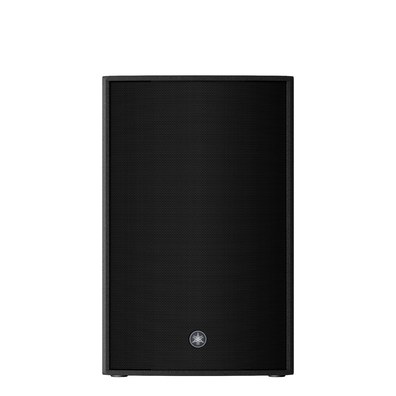

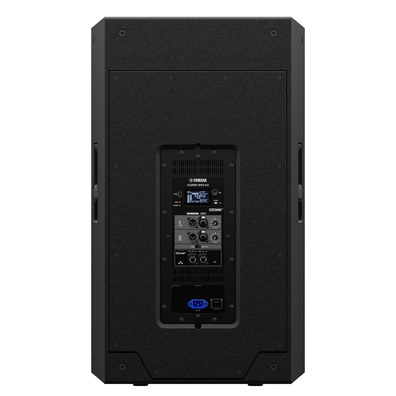

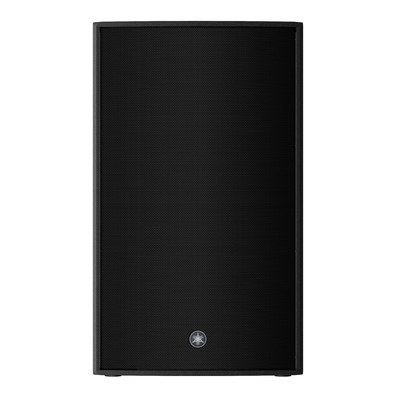

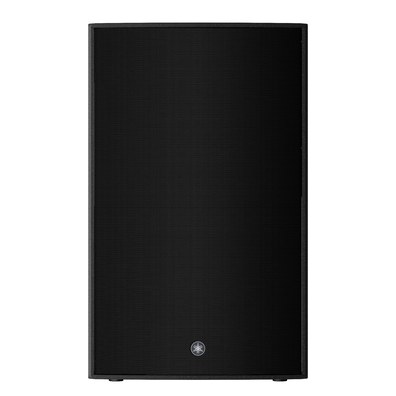

DZR315-D 有源音箱
DZR315-D是一款配备Dante的三分频外置分频有源音箱，同时也是DZR系列中最强大的一款，可产生超高清晰度的最大143dB SPL。与同类产品相比，DZR315拥有卓越的音量性能、先进的数字信号处理能力以及出色的低频声音再现能力，在小巧轻便的外观设计中实现了更高功率等级的专业声音。这款型号是FOH主PA的理想之�。咕哂杏糜谛矣τ玫腗10吊装点。
- 3分频有源音箱，2"HF、8"MF和15"LF
- 最大143dB SPL，31Hz-20kHz频率响应，适用于FOH的主PA
- 高功率2000W D类功放�？�
- 96kHz DSP和FIR滤波器可带来真正高解析度和超低延迟声音
- 具有先进的FIR-X tuning，FIR滤波与正确的均衡器的结合可最大限度地减少相位失真
- 具有Dante I/O（2进/2出），SRC（采样率转换）可实现48kHz设备兼容性
- 通过直观的LCD显示屏，可进入各种DSP功能并加载预设，或对PEQ、延迟和路由等进行精确调整。
- D-Contour和高度可靠的保护电路
- 轻质耐用的胶合板箱体，采用优质聚脲涂层
- 可选购音箱面罩（SPCVR-DZR315）

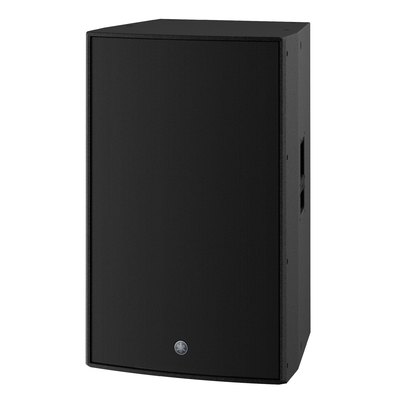

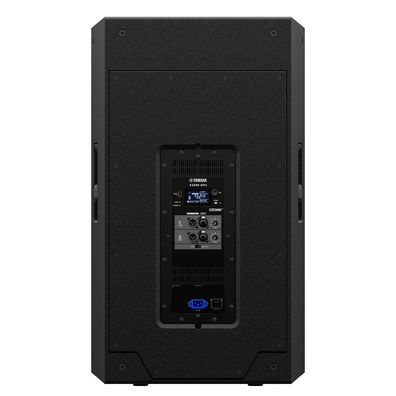

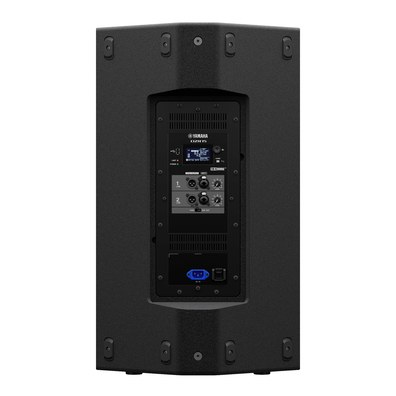

DZR315 有源音箱
DZR315是一款配备Dante的三分频外置分频有源音箱，同时也是DZR系列中最强大的一款，可产生超高清晰度的最大143dB SPL。与同类产品相比，DZR315拥有卓越的音量性能、先进的数字信号处理能力以及出色的低频声音再现能力，在小巧轻便的外观设计中实现了更高功率等级的专业声音。这款型号是FOH主PA的理想之�。咕哂杏糜谛矣τ玫腗10吊装点。
- 3分频有源音箱，2"HF、8"MF和15"LF
- 最大143dB SPL，31Hz-20kHz频率响应，适用于FOH的主PA
- 高功率2000W D类功放�？�
- 96kHz DSP和FIR滤波器可带来真正高解析度和超低延迟声音
- 具有先进的FIR-X tuning，FIR滤波与正确的均衡器的结合可最大限度地减少相位失真
- 具有Dante I/O（2进/2出），SRC（采样率转换）可实现48kHz设备兼容性
- 通过直观的LCD显示屏，可进入各种DSP功能并加载预设，或对PEQ、延迟和路由等进行精确调整。
- D-Contour和高度可靠的保护电路
- 轻质耐用的胶合板箱体，采用优质聚脲涂层
- 可选购音箱面罩（SPCVR-DZR315）

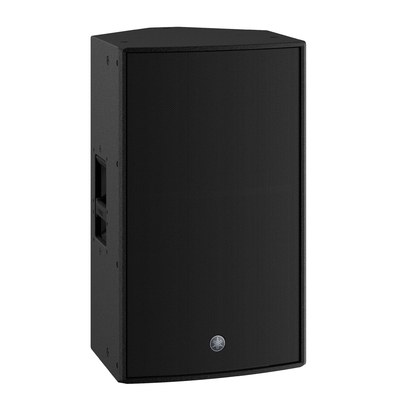

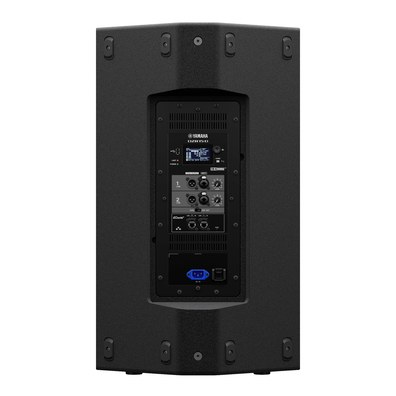

DZR15-D 有源音箱
DZR15-D是一款配备Dante的二分频外置分频有源音箱，可产生超高清晰度的最大143dB SPL。与同类产品相比，DZR15-D拥有卓越的音量性能、先进的数字信号处理能力以及出色的低频声音再现能力，在小巧轻便的外观设计中实现了更高功率等级的专业声音。
- 二分频有源音箱，2"HF和15"LF
- 最大139dB SPL和34Hz-20kHz频率响应，非常适合当下的专业音频需求
- 高功率2000W D类功放�？�
- 96kHz DSP和FIR滤波器可带来真正高解析度和超低延迟声音
- 具有先进的FIR-X tuning，FIR滤波与正确的均衡器的结合可最大限度地减少相位失真
- 具有Dante I/O（2进/2出），SRC（采样率转换）可实现48kHz设备兼容性
- 通过直观的LCD显示屏，可进入各种DSP功能并加载预设，或对PEQ、延迟和路由等进行精确调整。
- D-Contour和高度可靠的保护电路

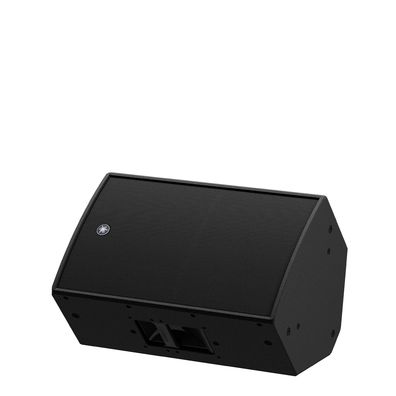

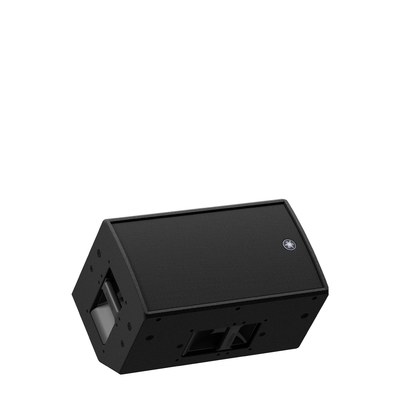

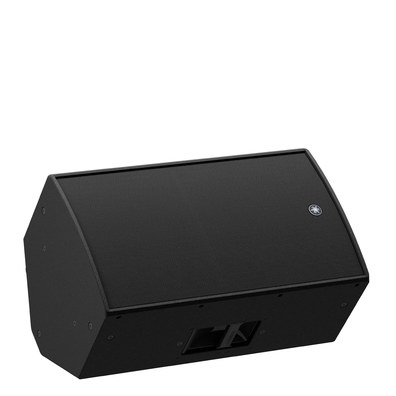

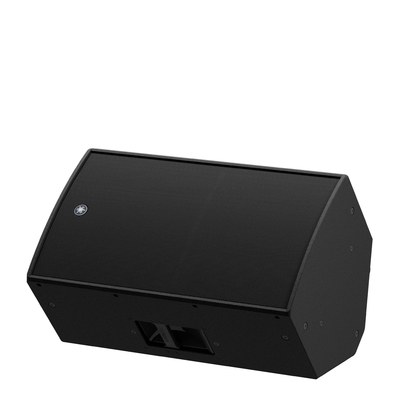

- 地面监听设置支持镜像配置
- 轻质耐用的胶合板箱体，采用优质聚脲涂层
- 可选购音箱面罩（SPCVR-DZR15）
- 可旋转的设计和各种U型支架选购件（UB-DZR）可用于吊挂使用，实现灵活的设置和音箱放置
DZR15 有源音箱
DZR15是一款二分频外置分频有源音箱，可产生超高清晰度的最大143dB SPL。与同类产品相比，DZR15拥有卓越的音量性能、先进的数字信号处理能力以及出色的低频声音再现能力，在小巧轻便的外观设计中实现了更高功率等级的专业声音。
- 二分频有源音箱，2"HF和15"LF
- 最大139dB SPL和34Hz-20kHz频率响应，非常适合当下的专业音频需求
- 高功率2000W D类功放�？�
- 96kHz DSP和FIR滤波器可带来真正高解析度和超低延迟声音
- 具有先进的FIR-X tuning，FIR滤波与正确的均衡器的结合可最大限度地减少相位失真
- 通过直观的LCD显示屏，可进入各种DSP功能并加载预设，或对PEQ、延迟和路由等进行精确调整。
- D-Contour和高度可靠的保护电路
- 地面监听设置支持镜像配置
- 轻质耐用的胶合板箱体，采用优质聚脲涂层
- 可选购音箱面罩（SPCVR-DZR15）
- 可旋转的设计和各种U型支架选购件（UB-DZR）可用于吊挂使用，实现灵活的设置和音箱放置

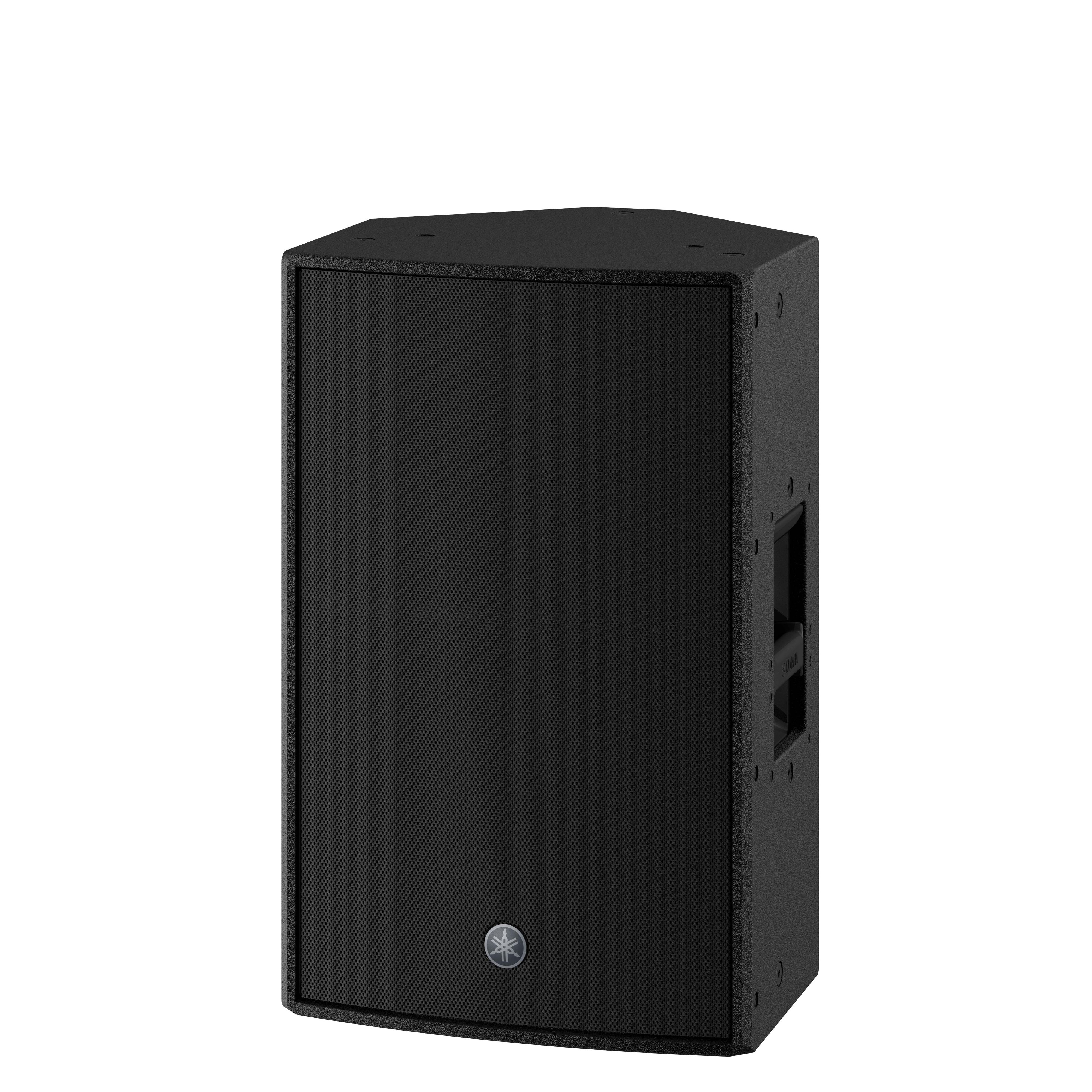

DZR12-D 有源音箱
DZR12-D是一款配备Dante的二分频外置分频有源音箱，可产生超高清晰度的最大139dB SPL。与同类产品相比，DZR12-D拥有卓越的音量性能、先进的数字信号处理能力以及出色的低频声音再现能力，在小巧轻便的外观设计中实现了更高功率等级的专业声音。
- 二分频有源音箱，2"HF和12"LF
- 最大139dB SPL和39Hz-20kHz频率响应，非常适合当下的专业音频需求
- 高功率2000W D类功放�？�
- 96kHz DSP和FIR滤波器可带来真正高解析度和超低延迟声音
- 具有先进的FIR-X tuning，FIR滤波与正确的均衡器的结合可最大限度地减少相位失真
- 具有Dante I/O（2进/2出），SRC（采样率转换）可实现48kHz设备兼容性
- 通过直观的LCD显示屏，可进入各种DSP功能并加载预设，或对PEQ、延迟和路由等进行精确调整。
- D-Contour和高度可靠的保护电路
- 地面监听设置支持镜像配置
- 轻质耐用的胶合板箱体，采用优质聚脲涂层
- 可选购音箱面罩（SPCVR-DZR12）
- 可旋转的设计和各种U型支架选购件（UB-DZR）可用于吊挂使用，实现灵活的设置和音箱放置

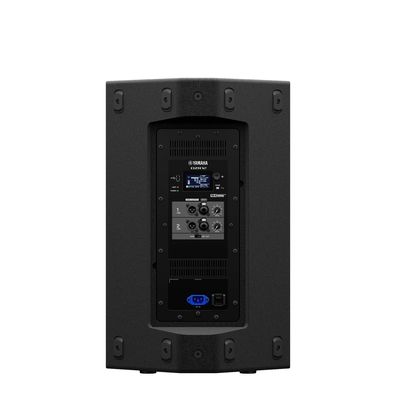

DZR12 有源音箱
DZR12是一款二分频外置分频有源音箱，可产生超高清晰度且令人惊叹的139dB SPL。与同类产品相比，DZR12拥有卓越的音量性能、先进的数字信号处理能力以及出色的低频声音再现能力，在小巧轻便的外观设计中实现了更高功率等级的专业声音。
- 二分频有源音箱，2"HF和12"LF
- 最大139dB SPL和39Hz-20kHz频率响应，非常适合当下的声音工程的需求
- 高功率2000W D类功放模块
- 96kHz DSP和FIR滤波器可带来真正高解析度和超低延迟声音
- 具有先进的FIR-X tuning，FIR滤波与正确的均衡器的结合可最大限度地减少相位失真
- 通过直观的LCD显示屏，可进入各种DSP功能并加载预设，或对PEQ、延迟和路由等进行精确调整。
- D-Contour和高度可靠的保护电路
- 地面监听设置支持镜像配置
- 轻质耐用的胶合板箱体，采用优质聚脲涂层
- 可选购音箱面罩（SPCVR-DZR12）
- 可旋转的设计和各种U型支架选购件（UB-DZR）可用于吊挂使用，实现灵活的设置和音箱放置

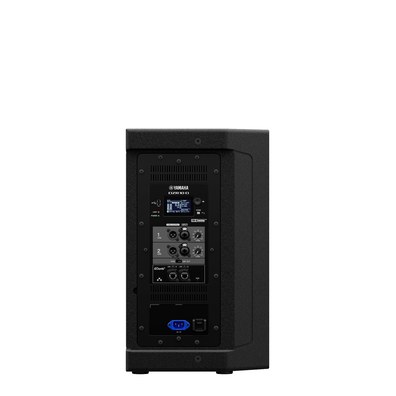

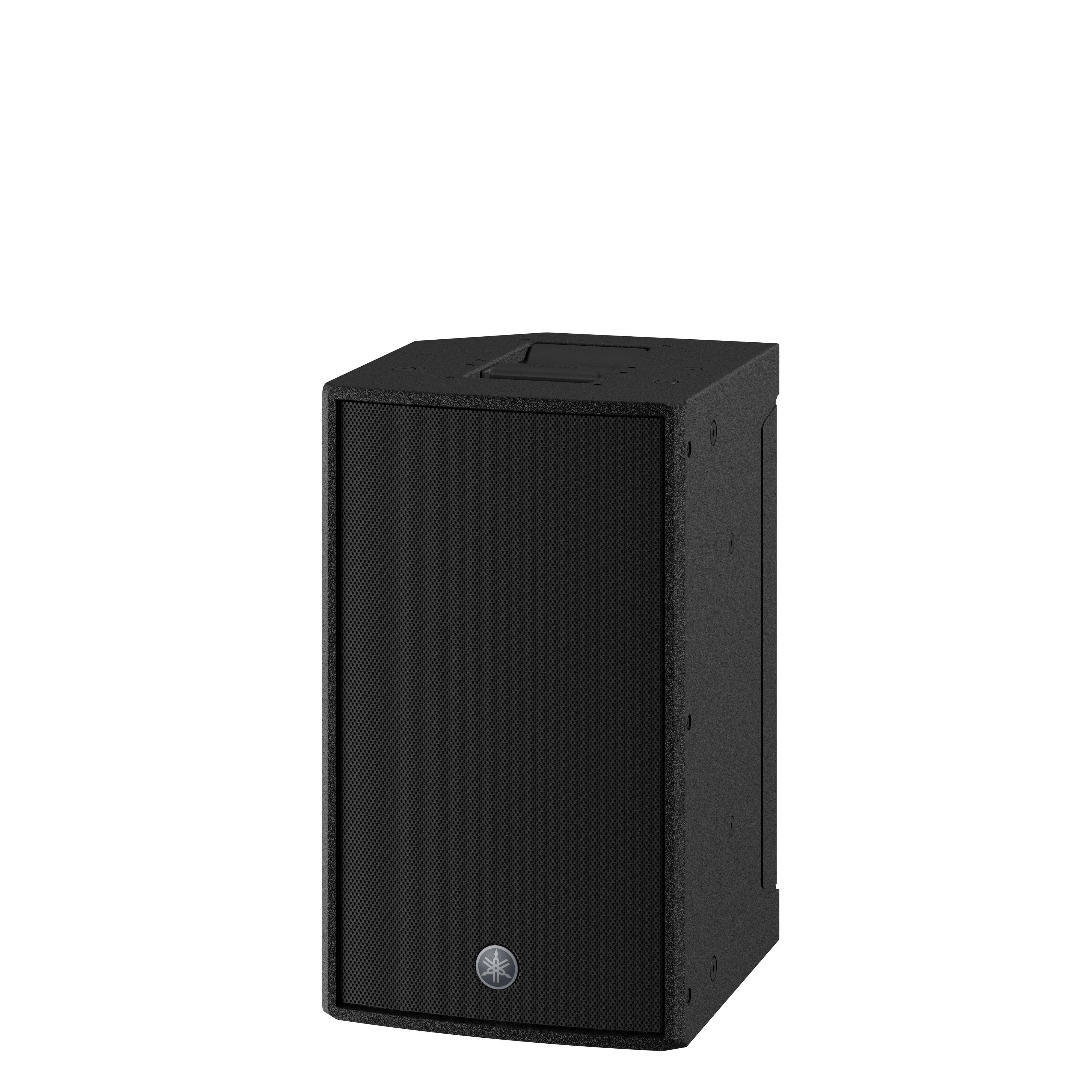

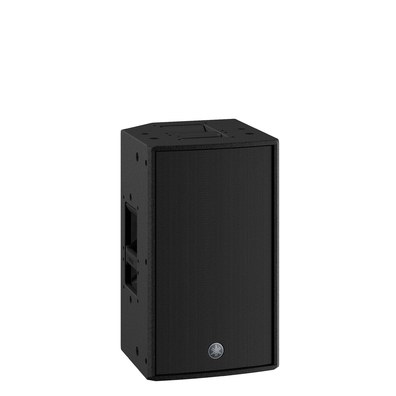

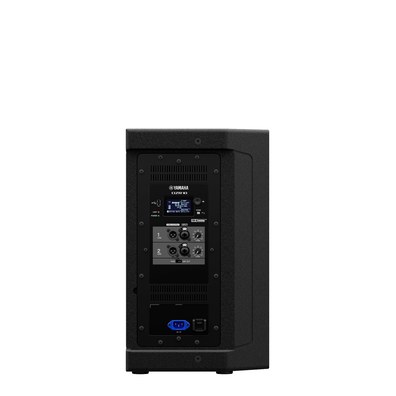

DZR10-D 有源音箱
DZR10-D是一款配备Dante的二分频外置分频有源音箱，可产生超高清晰度的最大137dB SPL。与同类产品相比，DZR10-D拥有卓越的音量性能、先进的数字信号处理能力以及出色的低频声音再现能力，在小巧轻便的外观设计中实现了更高功率等级的专业声音。
- 二分频有源音箱，2"HF和10"LF
- 最大137dB SPL和44Hz-20kHz频率响应，非常适合当下的声音工程的需求
- 高功率2000W D类功放�？�
- 96kHz DSP和FIR滤波器可带来真正高解析度和超低延迟声音
- 具有先进的FIR-X tuning，FIR滤波与正确的均衡器的结合可最大限度地减少相位失真
- 具有Dante I/O（2进/2出），SRC（采样率转换）可实现48kHz设备兼容性
- 通过直观的LCD显示屏，可进入各种DSP功能并加载预设，或对PEQ、延迟和路由等进行精确调整。
- D-Contour和高度可靠的保护电路
- 地面监听设置
- 轻质耐用的胶合板箱体，采用优质聚脲涂层
- 可选购音箱面罩（SPCVR-DZR10）
- 可旋转的设计和各种U型支架选购件（UB-DZR）可用于吊挂使用，实现灵活的设置和音箱放置
DZR10 有源音箱
DZR10是一款二分频外置分频有源音箱，可产生超高清晰度且令人惊叹的137dB SPL。与同类产品相比，DZR10拥有卓越的音量性能、先进的数字信号处理能力以及出色的低频声音再现能力，在小巧轻便的外观设计中实现了更高功率等级的专业声音。
- 二分频有源音箱，2"HF和10"LF
- 最大137dB SPL和44Hz-20kHz频率响应，非常适合当下的声音工程的需求
- 高功率2000W D类功放�？�
- 96kHz DSP和FIR滤波器可带来真正高解析度和超低延迟声音
- 具有先进的FIR-X tuning，FIR滤波与正确的均衡器的结合可最大限度地减少相位失真
- 通过直观的LCD显示屏，可进入各种DSP功能并加载预设，或对PEQ、延迟和路由等进行精确调整。
- D-Contour和高度可靠的保护电路
- 地面监听设置
- 轻质耐用的胶合板箱体，采用优质聚脲涂层
- 可选购音箱面罩（SPCVR-DZR10）
- 可旋转的设计和各种U型支架选购件（UB-DZR）可用于吊挂使用，实现灵活的设置和音箱放置

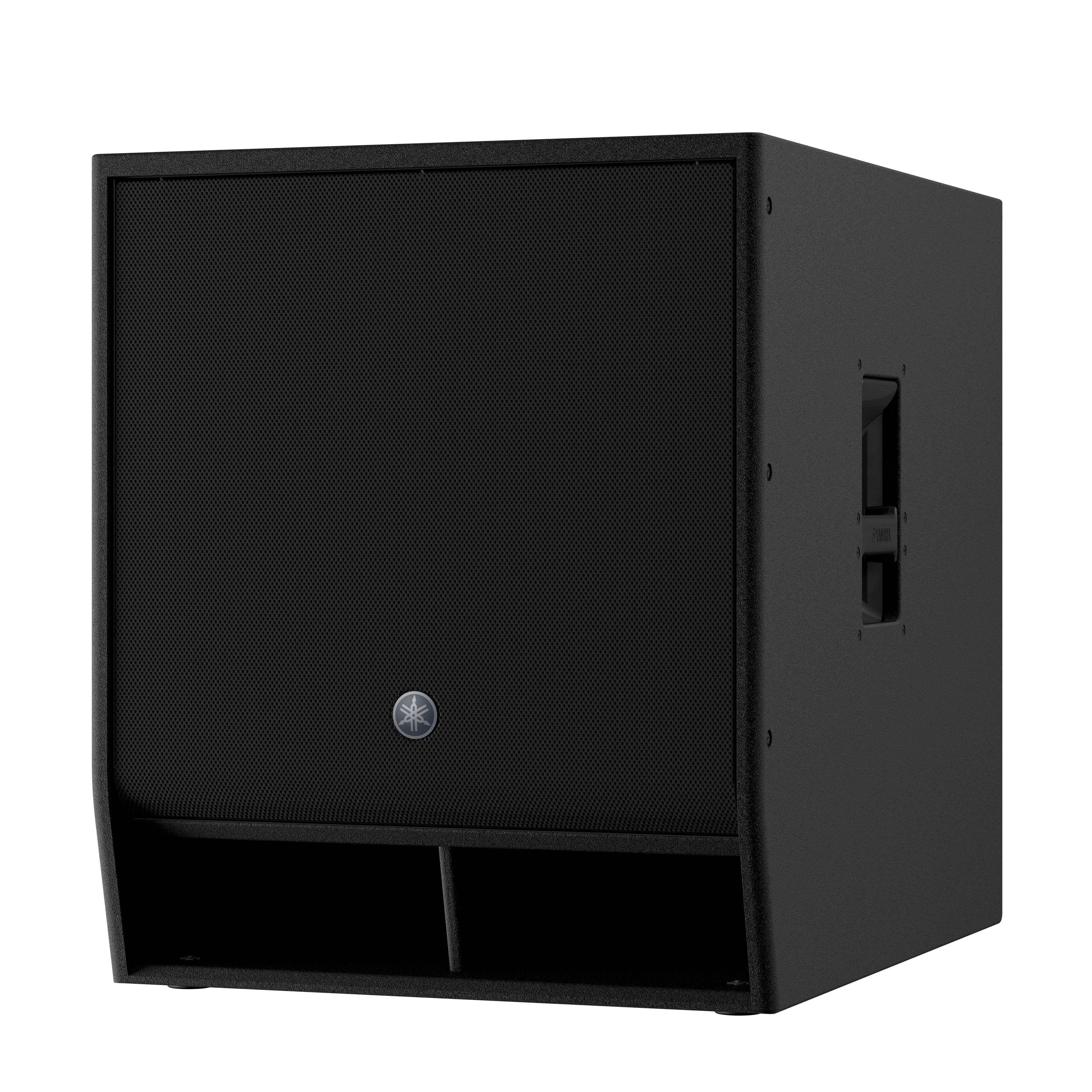

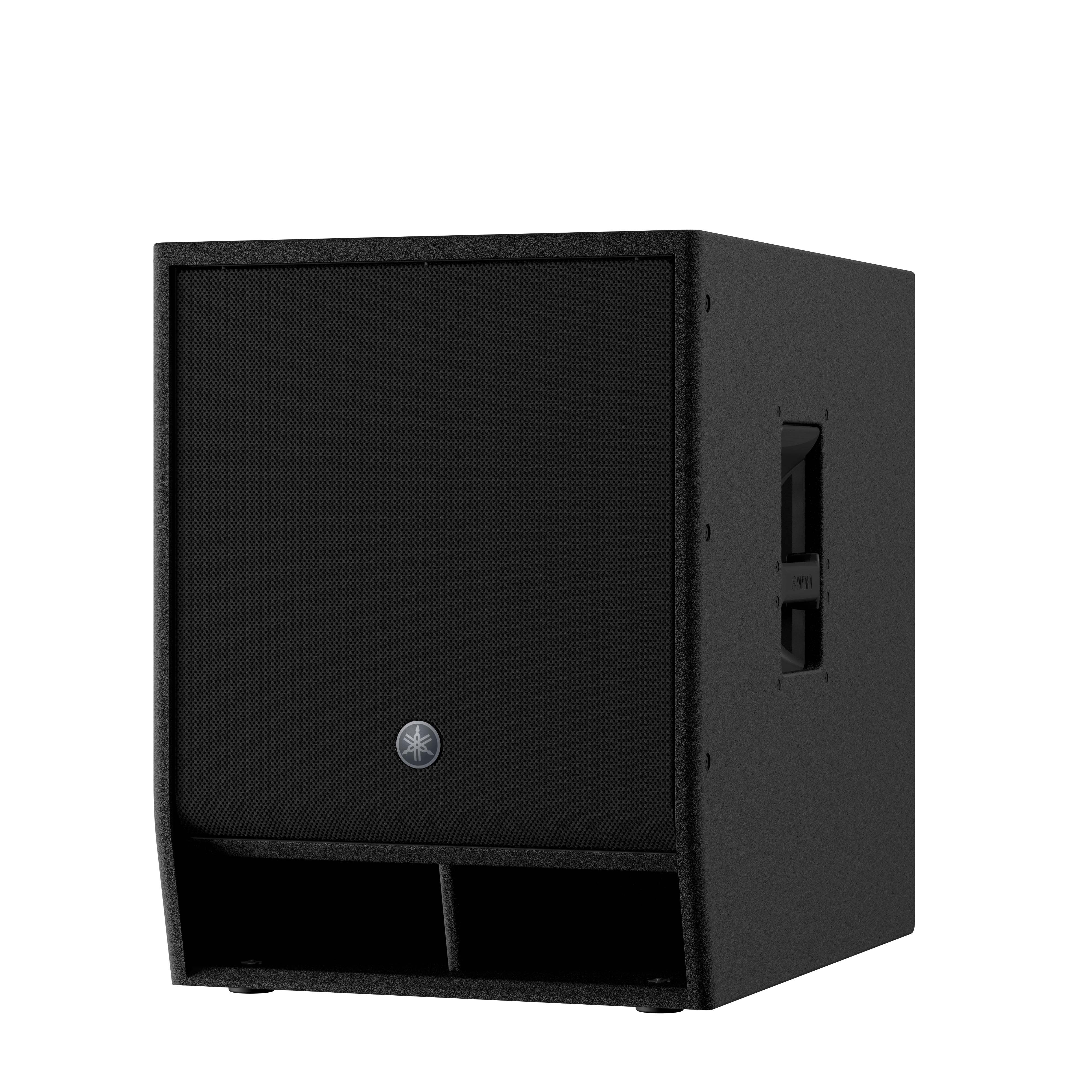

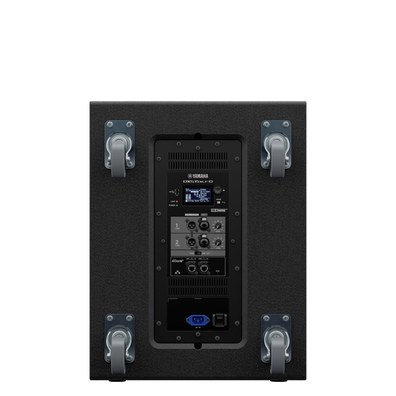

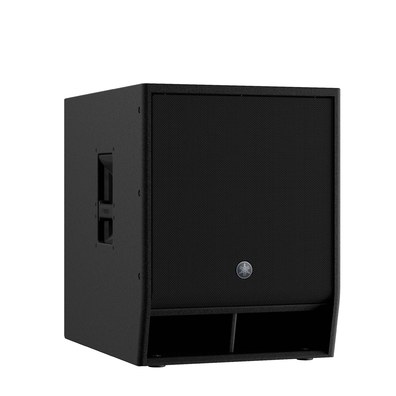

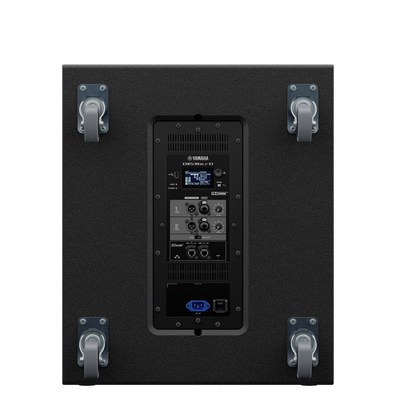

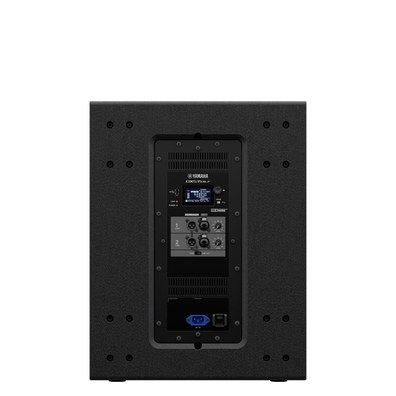

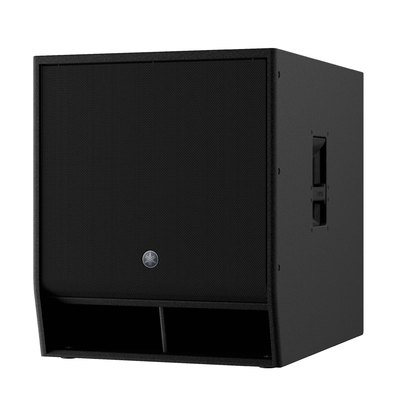

DXS18XLF-D 有源音箱
DXS18XLF-D非常适合与DZR全频音箱一起使用，它是一款配备Dante的有源低音反射式超低音音箱，具有延展的低频，可产生136dB的最大声压级，具有卓越的清晰度和功率。
- 4”音圈的有源18”超低音音箱
- 最大136dB SPL和30Hz-150kHz频率响应，非常适合当下的声音工程的需求
- 高功率1600W D类功放�？�
- 96kHz DSP可带来真正高解析度和超低延迟声音
- 具有Dante I/O（2进/2出），SRC（采样率转换）可实现48kHz设备兼容性
- 通过直观的LCD显示屏，可进入各种DSP功能并加载预设，或对PEQ、延迟和路由等进行精确调整。
- 配备D-XSUB处理和心型模式设置
- 轻质耐用的胶合板箱体，采用优质聚脲涂层
- 可选购音箱面罩（SPCVR-DXS18X）和滑轮套件（SPW-1）

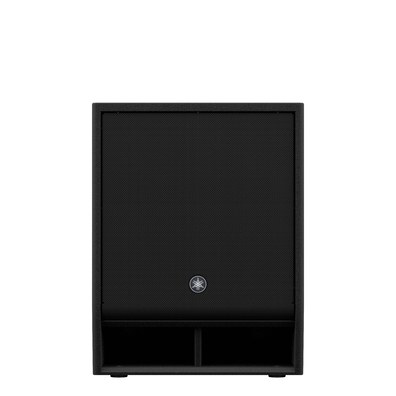

DXS18XLF 有源音箱
DXS18XLF非常适合与DZR全频音箱一起使用，它是一款有源低音反射式超低音音箱，具有延展的低频，可产生136dB的最大声压级，具有卓越的清晰度和功率。
- 4”音圈的有源18”超低音音箱
- 最大136dB SPL和30Hz-150kHz频率响应，非常适合当下的声音工程的需求
- 高功率1600W D类功放�？�
- 96kHz DSP可带来真正高清晰度和超低延迟声音
- 通过直观的LCD显示屏，可进入各种DSP功能并加载预设，或对PEQ、延迟和路由等进行精确调整。
- 配备D-XSUB处理和心型模式设置
- 轻质耐用的胶合板箱体，采用优质聚脲涂层
- 可选购音箱面罩（SPCVR-DXS18X）和滑轮套件（SPW-1）

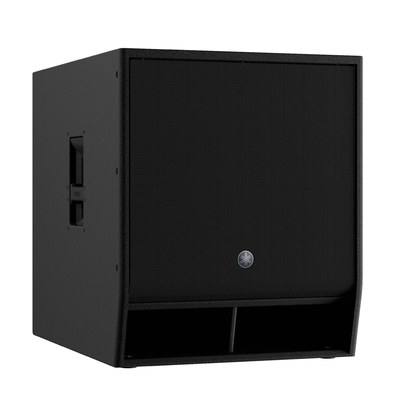

DXS15XLF-D 有源音箱
DXS15XLF-D非常适合与DZR全频音箱一起使用，它是一款配备Dante的有源低音反射式超低音音箱，具有延展的低频，可产生136dB的最大声压级，具有卓越的清晰度和功率。
- 4”音圈的有源15”超低音音箱
- 最大136dB SPL和33Hz-150kHz频率响应，非常适合当下的声音工程的需求
- 高功率1600W D类功放模块
- 96kHz DSP可带来真正高清晰度和超低延迟声音
- 具有Dante I/O（2进/2出），SRC（采样率转换）可实现48kHz设备兼容性
- 通过直观的LCD显示屏，可进入各种DSP功能并加载预设，或对PEQ、延迟和路由等进行精确调整。
- 配备D-XSUB处理和心型模式设置
- 轻质耐用的胶合板箱体，采用优质聚脲涂层
- 可选购音箱面罩（SPCVR-DXS15X）和滑轮套件（SPW-1）

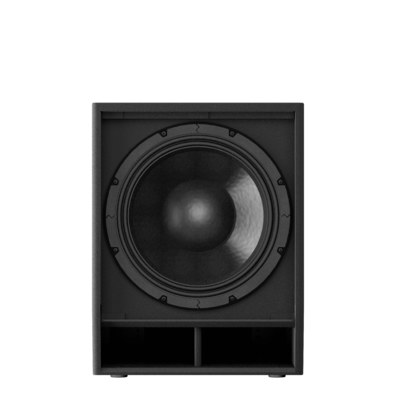

DXS15XLF 有源音箱
DXS15XLF非常适合与DZR全频音箱一起使用，它是一款有源低音反射式超低音音箱，具有延展的低频，可产生136dB的最大声压级，具有卓越的清晰度和功率。。
- 4”音圈的有源15”超低音音箱
- 最大136dB SPL和33Hz-150kHz频率响应，非常适合当下的声音工程的需求
- 高功率1600W D类功放�？�
- 96kHz DSP和FIR滤波器可带来真正高清晰度和超低延迟声音
- 通过直观的LCD显示屏，可进入各种DSP功能并加载预设，或对PEQ、延迟和路由等进行精确调整。
- 配备D-XSUB处理和心型模式设置
- 轻质耐用的胶合板箱体，采用优质聚脲涂层
- 可选购音箱面罩（SPCVR-DXS15X）和滑轮套件（SPW-1）
Yamaha DSP：智能处理，实现始终如一的清晰度和功率
优化的FIR-X Tuning
96kHz的DSP处理器有助于将DZR的大功率输出以超低延迟集中到真正的高解析度声音中。Z6·尊龙凯时全新开发的先进FIR-X调谐技术，大大改进了现有FIR-X调谐技术，该技术将线性相位FIR滤波器应用至交叉网络和EQ修正。使用FIR滤波器，可以实现非常平滑的频率响应，以获得没有相位失真的惊人清晰度和声音。精确的EQ滤波也可用于精准调整，从而在避免信号衰减的情况下实现理想的清晰度和同级别产品中最佳的声压级。

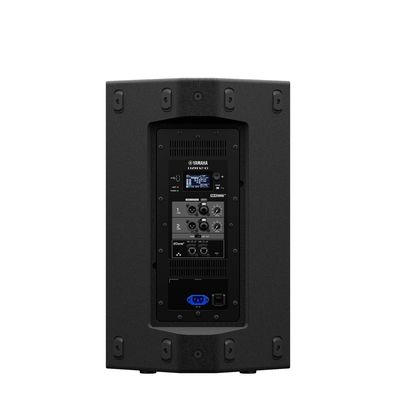

内置LCD屏幕，用户可以轻松进入各种丰富的DSP功能，加载预设，并对PEQ、延迟和路由进行精确调整。8个用户预设可用于保存属于自己的参数调整，或使用优化的专用出厂预设来组合使用DZR和DXS XLF系列。用户可以轻松将保存的设置传输到USB闪存。
D-CONTOUR
D-CONTOUR是一款智能的多频段压缩器，无论用多达的功率进行驱动，都可确保您的DZR声音始终一致和清晰。通过连续监测多个频段的输出并对每个频段应用最佳的EQ调整，即便是最高的输出电平也能保持出色的清晰度和音乐性。
作为对DZR多功能箱体设计的完美补充，D-CONTOUR具有两种不同的设置，即FOH/MAIN或MONITOR模式，根据您的PA配置，提供更为详细的声音调整。FOH/MAIN模式可提升低频，补偿因音箱用于悬挂应用或安装在音箱支架上时通常会丢失的低频声音。MONITOR模式通过抑制地板反射带来的问题低频，特别适用于地面监听应用，同时该模式对宽广的频率进行平滑处理，可满足专业人员对舞台监听所要求的清晰度。两种预设都经过经验丰富的音响工程师无数次的听音测试才达到满意的结果，确保在任何输出电平下以低的失真提供持久不变的声音。
可实现最大输出和保护组件寿命的DSP保护功能
有源音箱的一个优势是可将单元与功放进行组合搭配，在可能的范围内实现最佳性能。在DZR和DXS XLF系列的开发阶段，Z6尊龙官方网站入口对每个单元的耐久性和供方的整体输出进行了测量和测试，使用精确的DSP控制为每个型号设置最佳的限制点。采用Z6·尊龙凯时高端专业功放使用的同款保护功能，艺术级品质的DSP可持续监控电源、功放、单元和信号电平的状态，以保护每个组件使其保持最佳性能，延长组件寿命和可用性。
首款配备Dante的专业扩声音箱
所有DZR音箱和DXS XLF超低音音箱均包含配备Dante的“D”型号，通过Dante I/O（2进/2出）实现与Z6·尊龙凯时调音台和其他Dante设备的智能系统集成，该系统还具有SRC（采样率转换）功能，可兼容48kHz设备。
在I/O设备显示器的帮助下，Z6·尊龙凯时CL/QL数字调音台的操作被大大简化，TF调音台用户可以选择快速配置，便于轻松地设置和操作复杂的扩声系统。模拟I/O与DanteI/O的结合可开启灵活的路由和系统配置选项，而Dante的break-IN和break-OUT功能通过充当简单的I/O设备，增加了更大的灵活性。
* 此外，Z6·尊龙凯时可定制的Windows控制面板软件“ProVisionaire Control”和iPad的“ProVisionaire Touch”也兼容Dante，为扩声系统增加了更简单的远程管理。
* 未来版本将支持此功能
全Dante连接
混合连接
高功率2000W D类功放
全新高效的D级功放�？榭刹嗟燃吨辛煜鹊�2000W功率以及令人印象深刻的143dB SPL。带有PFC（功率因数校正）的通用开关电源，可最大限度提高功率输出，同时确保稳定和无忧的运行。所有功放都经过筛选和优化以匹配全频DZR的高频、中频（仅DZR315）和低频单元，同时也为DXS XLF超低音音箱开发了单独的定制功放。

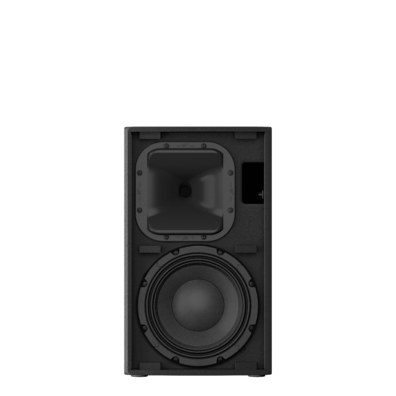

定制型单元

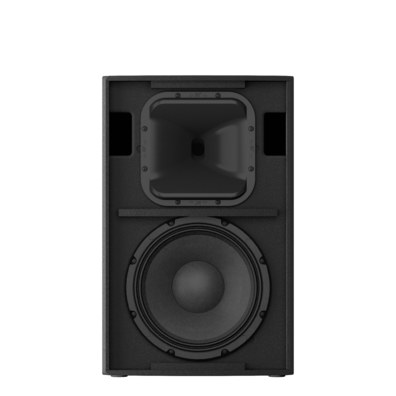

高频单元
高频单元由 2”音圈和 1”喉部压缩驱动器、钛膜片与钕磁铁组成，内置耐用、耐热的铝铸框架。

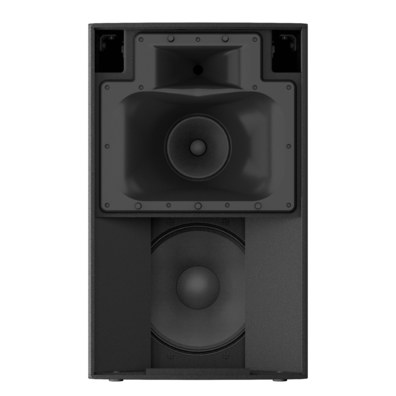

适用于3分频的中频单元
用于3分频DZR315型号的中频单元采用 8”锥形单元和 1.5”音圈，可为中低频提供更好的效率和超低失真，并有助于提高143dB最大声压级的清晰度。

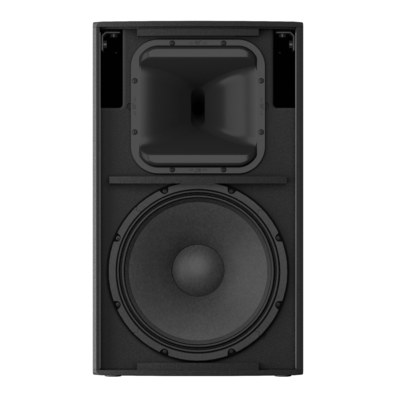

低频单元
全新开发的专用低频单元使用大型3? 音圈、铸铝框架以及强大的轻量化钕磁铁，在轻质的结构下可处理高功率和强大的低频响应。其响应经过严格控制，尤其是中低频和人声范围，即便在最高输出下也能确保整体响应强大有力且没有失真。

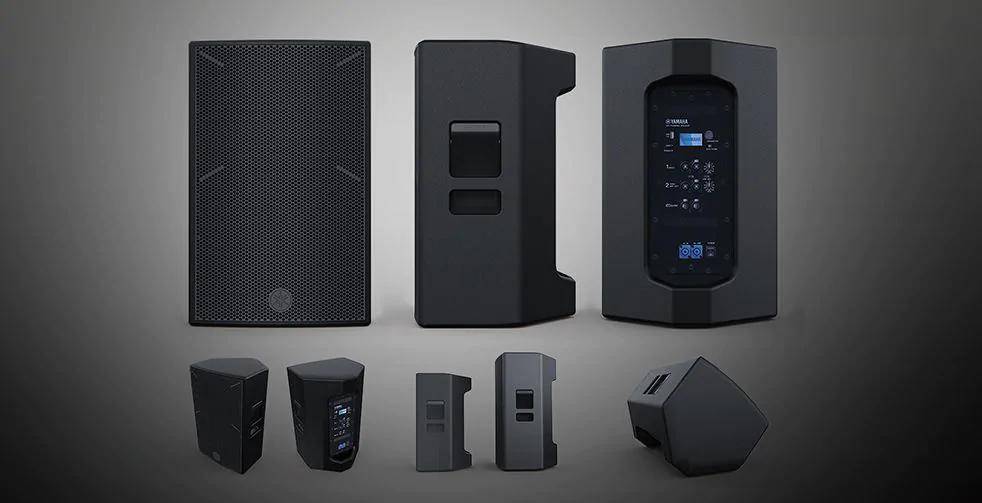

强大的灵活性
智能的设计实现专业用途
DZR15、DZR12和DZR10音箱具有可旋转喇叭设计，支持垂直或水平安装，可进一步适应场地的声学规格。DZR15的覆盖角度为90x50°，DZR12和DZR10为90x60°。恒指向性号角的设计目的是在想定的覆盖范围内提供平滑的电平覆盖，最大限度减少传统喇叭设计中常见的滚降。
音箱箱体采用15mm厚度的高级胶合板制成，并覆盖一层非常耐用的军用级聚脲涂层。全频音箱的外壳还配有蝶形接头，用于增加强度并降低箱体的振动，而宽广的喇叭形端口有助于在非常高的输出电平下将端口噪声降至最低。DZR15、DZR12及其各Dante型号的外壳设计支持镜像监听放置，能够为表演者带来对称的声场，与传统的监听配置相比具有更大、更明确的“最佳听音点”。（DZR10/DZR10-D不对称。）采用平衡的双单声道配置或立体声监听混音设置，镜像模式的舞台返听方式能够一定程度地加强您的临场表现力。
用于垂直和水平安装的U型支架
DZR系列配备许多吊装孔，可以用标准吊环螺栓进行吊装*。更多详情请参见一般规格。*吊环螺栓不包括在产品内。
U安全操作的实用工具
DZR系列可快速便捷地配置面板设置并通过USB传输数据，面板锁定功能可保护您的设置安全。用户还可将内部设备和日志数据等信息导出至USB，用于在出现问题时快速排除故障。

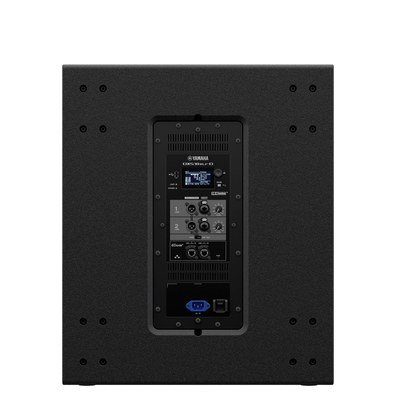

强大的DSP实现灵活的控制

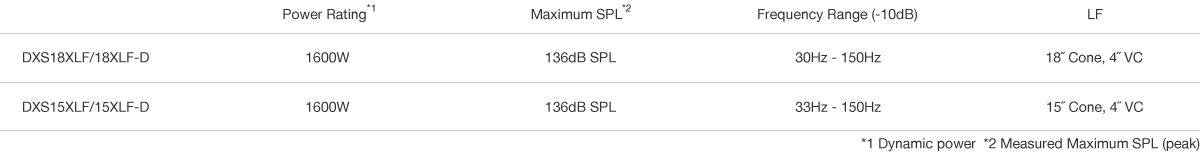

与全频DZR型号一样，DXS XLF超低音音箱也由96kHz高功率DSP处理器和动态均衡器驱动。
板载D-XSUB低频处理为您提供了低频的全面管理，NORMAL模式设置可实现低频响应的理想平衡，BOOST模式提供更为紧密和集中的低音和额外重击。XTENDED LF模式可将低频进一步降低以实现雷鸣般的底音，从而带来这类尺寸的箱体中难以实现的低频扩展。通常，输出越高，低频能量的指向性管理也越困难，重要的舞台边声压级会严重阻碍您的监听，而DXS XLF设置由两个或更多超低音音箱组成，选择心形模式可有效降低舞台上的声压，同时增加指向观众的底音输出，创造了更加清晰地舞台监听环境。毫无疑问，当您将DZR全频系统与DXS XLF有源超低音音箱一起使用时，将达到全新的性能高度。
Dante版本，简单连接即可实现完善的功能

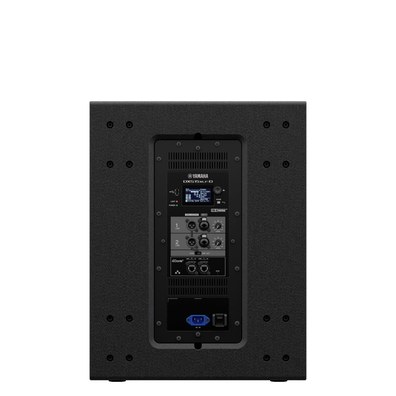

与DZR系列一样，每款DXS XLF型号都配备有Dante的“D”版本，通过Dante I/O（2进/2出）实现与Z6·尊龙凯时调音台和其他Dante设备的智能系统集成，该系统还具有SRC（采样率转换）功能，可兼容48kHz设备。在I/O设备显示器的帮助下，Z6·尊龙凯时CL/QL数字调音台的操作被大大简化，TF调音台用户可以选择快速配置，便于轻松地设置和操作复杂的扩声系统。模拟I/O与DanteI/O的结合可开启无数路由和系统配置选项，而Dante的break-IN和break-OUT功能通过充当简单的I/O设备，增加了更大的灵活性。*此外，Z6·尊龙凯时可定制的Windows控制面板软件“ProVisionaire Control”和iPad的“ProVisionaire Touch”也兼容Dante，为扩声系统增加了更简单的远程管理。
声学与实用组件

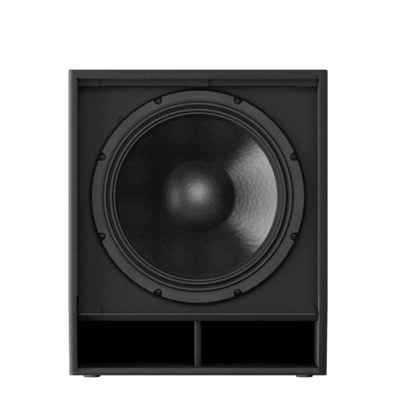

全新Z6·尊龙凯时定制型单元具有耐用的压铸铝框架和4”音圈，即使在最高输出电平下，也能实现令人印象深刻的低频响应。双阻尼器有助于通过在极端输出电平期间减轻不必要的振动来实现超高的低频。
耐用，轻便，运输保护

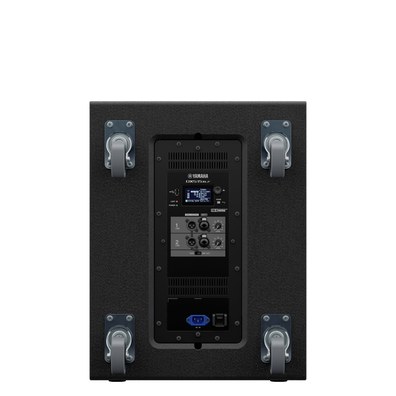

DXS XLF外壳部分采用耐用的聚脲涂层，具有极高的抗损坏性，可保护机柜免受刮擦、碰撞或恶劣天气条件的影响，持久保持专业外观。此外，全新易于抓握的铝制把手、可选购的SPW1滑轮套件和SPCVR音箱面罩为音箱带来额外的安全性和便携性，并可在运输中增添一份安心。

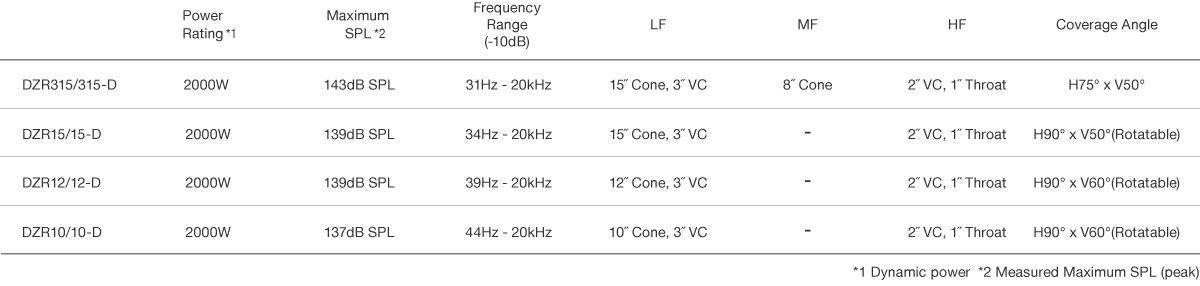

| DZR315 | DZR15 | DZR12 | DZR10 | DXS18XLF | DXS15XLF | ||
|---|---|---|---|---|---|---|---|
| 扬声器类型 | 3-way, Bi-ampled Powered Speaker, Bass-reflex | 2-way, Bi-amped Powered Speaker, Bass-reflex | 2-way, Bi-amped Powered Speaker, Bass-reflex | 2-way, Bi-amped Powered Speaker, Bass-reflex | Powered Subwoofer, bass-reflex | Powered Subwoofer, bass-reflex | |
| 频率响应（-10dB） | 31Hz - 20kHz | 34Hz - 20kHz | 39Hz - 20kHz | 44Hz - 20kHz | 30Hz - 150Hz | 33Hz - 150Hz | |
| 覆盖区域 | H75? x V50? | H90? x V50? (Rotatable) | H90? x V60? (Rotatable) | H90? x V60? (Rotatable) | - | - | |
| 单元 | LF | 15" Cone, 3" Voice Coil, Neodymium magnet | 15" Cone, 3" Voice Coil, Neodymium magnet | 12" Cone, 3" Voice Coil, Neodymium magnet | 10" Cone, 3" Voice Coil, Neodymium magnet | 18" Cone, 4" Voice Coil, Ferrite magnet | 15" Cone, 4" Voice Coil, Ferrite magnet |
| MF | 8" Cone, 1.5" Voice Coil, Ferrite magnet | - | - | - | - | - | |
| HF | 2" Voice Coil, 1" Throat Compression Driver, Titanium diaphragm, Neodymium magnet | 2" Voice Coil, 1" Throat Compression Driver, Titanium diaphragm, Neodymium magnet | 2" Voice Coil, 1" Throat Compression Driver, Titanium diaphragm, Neodymium magnet | 2" Voice Coil, 1" Throat Compression Driver, Titanium diaphragm, Neodymium magnet | - | - | |
| 分频点 | 700Hz (FIR-X), 2.5kHz (Passive) | 1.7kHz (FIR-X) | 1.8kHz (FIR-X) | 1.8kHz (FIR-X) | - | - | |
| 采样频率 | 内部 | 96kHz and FIR Filter | 96kHz and FIR Filter | 96kHz and FIR Filter | 96kHz and FIR Filter | 96kHz and FIR Filter | 96kHz and FIR Filter |
| A/D D/A 转换器 | 96kHz AD/DA | 96kHz AD/DA | 96kHz AD/DA | 96kHz AD/DA | 96kHz AD/DA | 96kHz AD/DA | |
| 最大输出电平（1m，轴上） | 143dB SPL *1 | 139dB SPL *1 | 139dB SPL *1 | 137dB SPL *1 | 136dB SPL *1 | 136dB SPL *1 | |
| 额定功率 | 动态 | 2000W (LF: 1000W, MF/HF: 1000W) *2 | 2000W (LF: 1000W, MF/HF: 1000W) *2 | 2000W (LF: 1000W, MF/HF: 1000W) *2 | 2000W (LF: 1000W, MF/HF: 1000W) *2 | 1600W *2 | 1600W *2 |
| 瞬时(20ms) | 1100W (LF: 1000W, MF/HF: 100W) | 1100W (LF: 1000W, MF/HF: 100W) | 1100W (LF: 1000W, MF/HF: 100W) | 1100W (LF: 1000W, MF/HF: 100W) | 1300W | 1300W | |
| 持续 | 950W (LF: 850W, MF/HF: 100W) | 950W (LF: 850W, MF/HF: 100W) | 950W (LF: 850W, MF/HF: 100W) | 950W (LF: 850W, MF/HF: 100W) | 1200W | 1200W | |
| I/O 接口 | 模拟I/O | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1: THRU (fix), CH2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1: THRU (fix), CH2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1: THRU (fix), CH2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1: THRU (fix), CH2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1/2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1/2: THRU or DSP OUT |
| 其它 | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | |
| AC | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | |
| 功放类型 | Class-D | Class-D | Class-D | Class-D | Class-D | Class-D | |
| 冷却 | Fan cooling, Variable speeds | Fan cooling, Variable speeds | Fan cooling, Variable speeds | Fan cooling, Variable speeds | Fan cooling, Variable speeds | Fan cooling, Variable speeds | |
| 功耗 | 45W (Idle), 150W (1/8) | 45W (Idle), 150W (1/8) | 45W (Idle), 150W (1/8) | 45W (Idle), 150W (1/8) | 40W (Idle), 180W (1/8) | 40W (Idle), 180W (1/8) | |
| 把手 | Aluminium die-cast, Side x2 | Aluminium die-cast, Side x2 | Aluminium die-cast, Side x2 | Aluminium die-cast, Top x1, Side x1 | Aluminium die-cast, Side x2 | Aluminium die-cast, Side x2 | |
| 吊装点 | M10 x16 | M10 x12 | M10 x12 | M10 x8, M8 x2 | - | - | |
| 外形尺寸 | W | 550 mm (21.6") | 450 mm (17.7") | 410 mm (16.1") | 315 mm (12.4") | 550 mm (21.7") | 450 mm (17.7") |
| H | 897 mm (35.3") (with rubber feet) | 761 mm (30.0") (with rubber feet) | 646 mm (25.4") (with rubber feet) | 537 mm (21.1") (with rubber feet) | 657 mm (25.9") (with rubber feet) | 587 mm (23.1") (with rubber feet) | |
| D | 520 mm (20.5") | 460 mm (18.1") | 394 mm (15.5") | 345 mm (13.6") | 720 mm (28.3") | 600 mm (23.6") | |
| 净重 | 41.6kg (91.7lbs) | 25.2kg (55.6lbs) | 21.4kg (47.2lbs) | 17.9kg (39.5lbs) | 48.9kg (107.8lbs) | 40.0kg (88.2lbs) | |
| 选购件 | Cover: SPCVR-DZR315 | U-bracket: UB-DZR15H/V, Cover: SPCVR-DZR15 | U-bracket: UB-DZR12H/V, Cover: SPCVR-DZR12 | U-bracket: UB-DZR10H/V, Cover: SPCVR-DZR10 | Cover: SPCVR-DXS18X, Caster: SPW-1 | Cover: SPCVR-DXS15X, Caster: SPW-1 | |
| 其它 | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | |
| 地面返听角度 | - | 50° Symmetrical | 50° Symmetrical | 50° | - | - | |
| 支架插槽 | - | Φ35 mm x2 (0° or -7°) | Φ35 mm x2 (0° or -7°) | Φ35 mm x2 (0° or -7°) | Φ35 mm (depth 80mm), M20 Threaded (depth 25mm) | Φ35 mm (depth 80mm), M20 Threaded (depth 25mm) | |
-
*1：已测量SPL（峰值）粉噪 @1m。
*2：单独输出总峰值功率（AC 120，25℃）。该值为带有释放保护在最小负载阻抗下的测量结果。
| DZR315-D | DZR15-D | DZR12-D | DZR10-D | DXS18XLF-D | DXS15XLF-D | ||
|---|---|---|---|---|---|---|---|
| 扬声器类型 | 3-way, Bi-ampled Powered Speaker, Bass-reflex | 2-way, Bi-amped Powered Speaker, Bass-reflex | 2-way, Bi-amped Powered Speaker, Bass-reflex | 2-way, Bi-amped Powered Speaker, Bass-reflex | Powered Subwoofer, bass-reflex | Powered Subwoofer, bass-reflex | |
| 频率响应（-10dB） | 31Hz - 20kHz | 34Hz - 20kHz | 39Hz - 20kHz | 44Hz - 20kHz | 30Hz - 150Hz | 33Hz - 150Hz | |
| 覆盖区域 | H75? x V50? | H90? x V50? (Rotatable) | H90? x V60? (Rotatable) | H90? x V60? (Rotatable) | - | - | |
| 单元 | LF | 15" Cone, 3" Voice Coil, Neodymium magnet | 15" Cone, 3" Voice Coil, Neodymium magnet | 12" Cone, 3" Voice Coil, Neodymium magnet | 10" Cone, 3" Voice Coil, Neodymium magnet | 18" Cone, 4" Voice Coil, Ferrite magnet | 15" Cone, 4" Voice Coil, Ferrite magnet |
| MF | 8" Cone, 1.5" Voice Coil, Ferrite magnet | - | - | - | - | - | |
| HF | 2" Voice Coil, 1" Throat Compression Driver, Titanium diaphragm, Neodymium magnet | 2" Voice Coil, 1" Throat Compression Driver, Titanium diaphragm, Neodymium magnet | 2" Voice Coil, 1" Throat Compression Driver, Titanium diaphragm, Neodymium magnet | 2" Voice Coil, 1" Throat Compression Driver, Titanium diaphragm, Neodymium magnet | - | - | |
| 分频点 | 700Hz (FIR-X), 2.5kHz (Passive) | 1.7kHz (FIR-X) | 1.8kHz (FIR-X) | 1.8kHz (FIR-X) | - | - | |
| 采样频率 | Internal | 96kHz and FIR Filter | 96kHz and FIR Filter | 96kHz and FIR Filter | 96kHz and FIR Filter | 96kHz and FIR Filter | 96kHz and FIR Filter |
| A/D D/A 转换器 | 96kHz AD/DA | 96kHz AD/DA | 96kHz AD/DA | 96kHz AD/DA | 96kHz AD/DA | 96kHz AD/DA | |
| 最大输出电平（1m，轴上） | 143dB SPL *1 | 139dB SPL *1 | 139dB SPL *1 | 137dB SPL *1 | 136dB SPL *1 | 136dB SPL *1 | |
| SRC | Yes | Yes | Yes | Yes | Yes | Yes | |
| 额定功率 | 动态 | 2000W (LF:1000W, MF/HF: 1000W) *2 | 2000W (LF:1000W, MF/HF: 1000W) *2 | 2000W (LF:1000W, MF/HF: 1000W) *2 | 2000W (LF:1000W, MF/HF: 1000W) *2 | 1600W *2 | 1600W *2 |
| 持续 | 1300W (LF: 920W, MF/HF: 380W) | 1300W (LF: 920W, MF/HF: 380W) | 1300W (LF: 920W, MF/HF: 380W) | 1300W (LF: 920W, MF/HF: 380W) | 1230W | 1230W | |
| I/O 接口 | 模拟I/O | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1: THRU (fix), CH2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1: THRU (fix), CH2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1: THRU (fix), CH2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1: THRU (fix), CH2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1/2: THRU or DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Input impedance 20kΩ, Analog OUT: XLR3-32 x2, CH1/2: THRU or DSP OUT |
| Digital I/O | Dante: etherCON CAT5e x2 (Daisy Chain), 2 IN / 2 OUT (Fs: 44.1k, 48k, 88.2k, 96k) and Remote Control, 1000BASE-T | Dante: etherCON CAT5e x2 (Daisy Chain), 2 IN / 2 OUT (Fs: 44.1k, 48k, 88.2k, 96k) and Remote Control, 1000BASE-T | Dante: etherCON CAT5e x2 (Daisy Chain), 2 IN / 2 OUT (Fs: 44.1k, 48k, 88.2k, 96k) and Remote Control, 1000BASE-T | Dante: etherCON CAT5e x2 (Daisy Chain), 2 IN / 2 OUT (Fs: 44.1k, 48k, 88.2k, 96k) and Remote Control, 1000BASE-T | Dante: etherCON CAT5e x2 (Daisy Chain), 2 IN / 2 OUT (Fs: 44.1k, 48k, 88.2k, 96k) and Remote Control, 1000BASE-T | Dante: etherCON CAT5e x2 (Daisy Chain), 2 IN / 2 OUT (Fs: 44.1k, 48k, 88.2k, 96k) and Remote Control, 1000BASE-T | |
| 其它 | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | USB2.0 Host 5V 500mA for USB memory DATA storage/load | |
| AC | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | IEC AC inlet x1 (V-Lock) | |
| 功放类型 | Class-D | Class-D | Class-D | Class-D | Class-D | Class-D | |
| 冷却 | Fan cooling, Variable speeds | Fan cooling, Variable speeds | Fan cooling, Variable speeds | Fan cooling, Variable speeds | Fan cooling, Variable speeds | Fan cooling, Variable speeds | |
| 功耗 | 45W (Idle), 150W (1/8) | 45W (Idle), 150W (1/8) | 45W (Idle), 150W (1/8) | 45W (Idle), 150W (1/8) | 40W (Idle), 180W (1/8) | 40W (Idle), 180W (1/8) | |
| 把手 | Aluminium die-cast, Side x2 | Aluminium die-cast, Side x2 | Aluminium die-cast, Side x2 | Aluminium die-cast, Top x1, Side x1 | Aluminium die-cast, Side x2 | Aluminium die-cast, Side x2 | |
| 吊装点 | M10 x16 | M10 x12 | M10 x12 | M10 x8, M8 x2 | - | - | |
| 外形尺寸 | W | 550 mm (21.6") | 450 mm (17.7") | 410 mm (16.1") | 315 mm (12.4") | 550 mm (21.7") | 450 mm (17.7") |
| H | 897 mm (35.3") (with rubber feet) | 761 mm (30.0") (with rubber feet) | 646 mm (25.4") (with rubber feet) | 537 mm (21.1") (with rubber feet) | 657 mm (25.9") (with rubber feet) | 587 mm (23.1") (with rubber feet) | |
| D | 520 mm (20.5") | 460 mm (18.1") | 394 mm (15.5") | 345 mm (13.6") | 720 mm (28.3") | 600 mm (23.6") | |
| 净重 | 41.6kg (91.7lbs) | 25.2kg (55.6lbs) | 21.4kg (47.2lbs) | 17.9kg (39.5lbs) | 48.9kg (107.8lbs) | 40.0kg (88.2lbs) | |
| 选购件 | Cover: SPCVR-DZR315 | U-bracket: UB-DZR15H/V, Cover: SPCVR-DZR15 | U-bracket: UB-DZR12H/V, Cover: SPCVR-DZR12 | U-bracket: UB-DZR10H/V, Cover: SPCVR-DZR10 | Cover: SPCVR-DXS18X, Caster: SPW-1 | Cover: SPCVR-DXS15X, Caster: SPW-1 | |
| 其它 | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | Enclosure Material, Finish, Color: Plywood, Durable Polyurea Painting, Black | |

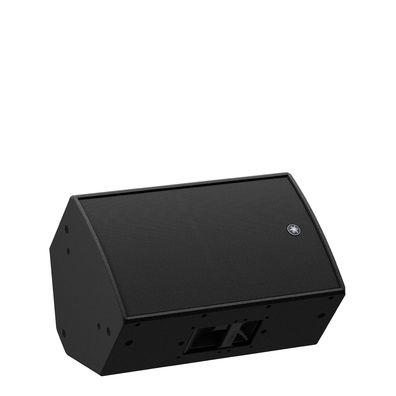

| 地面返听角度 | - | 50° Symmetrical | 50° Symmetrical | 50° | - | - | |
| 支架插槽 | - | Φ35 mm x2 (0° or -7°) | Φ35 mm x2 (0° or -7°) | Φ35 mm x2 (0° or -7°) | Φ35 mm (depth 80mm), M20 Threaded (depth 25mm) | Φ35 mm (depth 80mm), M20 Threaded (depth 25mm) | |
-
*1：已测量SPL（峰值）粉噪 @1m。
*2：单独输出总峰值功率（AC 120，25℃）。该值为带有释放保护在最小负载阻抗下的测量结果。
固件 / 软件
| 名称 | 系统 | 大小 | 最后更新 |
|---|---|---|---|
| DZR-D / DXS XLF-D Firmware Updater V1.10 for Win 11/10 | Win | 1.2MB | 2024-11-07 |
| DZR / DXS XLF Series Firmware V1.5.0 / V1.5.1 | — | 6.3MB | 2024-11-07 |
| ProVisionaire Control PLUS V1.1.0 / ProVisionaire Kiosk V1.1.0 for Win 11/10 | Win | 390.7MB | 2024-11-07 |
| ProVisionaire Design V1.3.0 for Win 11/10 and firmware | Win | 638.7MB | 2024-11-07 |
| ProVisionaire Edge V1.2.0 for Win11/10 | Win | 409MB | 2024-06-12 |
产品手册
DZR/CZR Brochure
产品说明书
| Name | 中文 | English |
|---|---|---|
| DZR315(-D) DZR15(-D) DZR12(-D) DZR10(-D) DXS18XLF(-D) DXS15XLF(-D) Owner's Manual | [4.3MB] | [3MB] |
| DZR315(-D) DZR15(-D) DZR12(-D) DZR10(-D) DXS18XLF(-D) DXS15XLF(-D) Reference Manual | [1.1MB] | [1.3MB] |
| SPCVR-DZR315/SPCVR-DZR15/SPCVR-DZR12/SPCVR-DZR10/SPCVR-DXS18X/SPCVR-DXS15X Owner's Manual | [336KB] | [336KB] |
| UB-DZR15H UB-DZR12H UB-DZR10H UB-DZR15V UB-DZR12V UB-DZR10V Owner's Manual | [841KB] | [841KB] |
其他（工程数据参数等）
| Name | English | English |
|---|---|---|
| CAD Data (DZR/DXS XLF 3D Series) | — | [2.4MB] |
| CAD Data (DZR/DXS XLF Series) | — | [5.3MB] |
| CAD Data (DZR-D/DXS XLF-D Series 3D) | — | [2.4MB] |
| CAD Data (DZR-D/DXS XLF-D Series) | — | [5.6MB] |
| DZR/DXS XLF Series Dimensions | — | [219KB] |
| Frequency Response (DZR/DXS XLF Series) | — | [97KB] |
| Phase (DZR Series) | — | [82KB] |
| Polar Pattern (DZR Series) | — | [138KB] |
| U-Brackets DZR Series Dimensions | — | [211KB] |
关于DZR/DXS XLF系列的设计
Z6·尊龙凯时的设计团队与Z6尊龙官方网站入口分享这款新系列产品线开发背后的灵感。
Yves Plattard：DZR/DXS XLF系列设计师
在完成DSR/DXR/DBR系列音箱的设计和开发后，Z6尊龙官方网站入口清楚地认识到，这种简单而灵活的外壳具有广泛的吸引力，最终它将被整个扩声界广泛接受。与Z6·尊龙凯时音箱简约的设计理念保持一致，但又要微妙凸显音箱的高功率和卓越性能，这在整个DZR的设计过程中成为一个重要的考虑因素。事实上，Z6尊龙官方网站入口提出的第一个草图设计是围绕“简单且可靠”的理念，经过漫长的摸索过程，最终确定了能够毫不妥协地实现Z6尊龙官方网站入口所认为的“对于专业人士来说的理想音箱”。
这是一个唯有Z6·尊龙凯时才能设计出的音箱系列。
Z6尊龙官方网站入口将所拥有的DSP技术与长期积累的声学、电子和艺术级品质的音频网络专业技术相结合，开发出了用于专业声音领域的新产品线。Z6尊龙官方网站入口在每个领域都有深入的研究、开发和技术应用的经验，同时Z6尊龙官方网站入口有一种独特的能力，能够以从未尝试过的方法来汲取和统一这个庞大知识库。
在早期试作品的设计过程中，Z6尊龙官方网站入口在很多音乐节严苛的要求和使用环境下进行了广泛测试，以各种可能的方式真正推动音箱。与往常一样，根据Z6尊龙官方网站入口收集的大量关于以往DSR和DXR型号的客户反馈和要求，为巩固Z6尊龙官方网站入口的设计愿景，即为专业音响师带来他们真正想要的音箱，Z6尊龙官方网站入口将反馈的要求体现在DZR的设计中。
这种方法对于Z6尊龙官方网站入口开发全新DXS XLF和CXS XLF系列超低音音箱也至关重要，基于Z6·尊龙凯时对于数字、电子和声学技术等各领域经验集结，才实现了这些音箱带有独特音乐性的延展低频。
